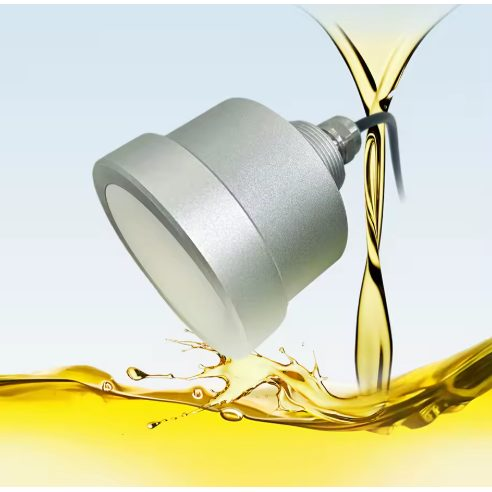

Kontaktivaba vedeliku taseme radar | 80GHz mmWave andur mahutitele | 0.3–60 m | ±0.01 m täpsus | RS422 | 9–24V DC | naftatoodete, kütuse ja kemikaalide taseme mõõtmiseks

Tehnilised spetsifikatsioonid

Tehnoloogia: millimeeterlaine radar (mmWave)
Sagedusvahemik: 76–81 GHz
Mõõtmise tüüp: vedeliku taseme radar
Mõõtevahemik: 0.3 – 60 m (valitav)
Mõõtetäpsus: ±0.01 m
Kauguse resolutsioon: 0.02 m (valitav)

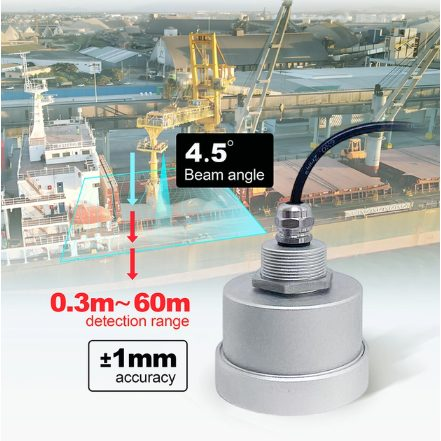

Kiire nurk: 4.5°
Andmete uuendamise sagedus: 10 Hz (reguleeritav)
Väljundparameetrid: kõrgus, kaugus, vedeliku pinna asukoht
Side liides: RS422
Toitepinge: 9–24 V DC
Voolutarve: 0.05 – 0.12 A
Energiatarve: väga madal

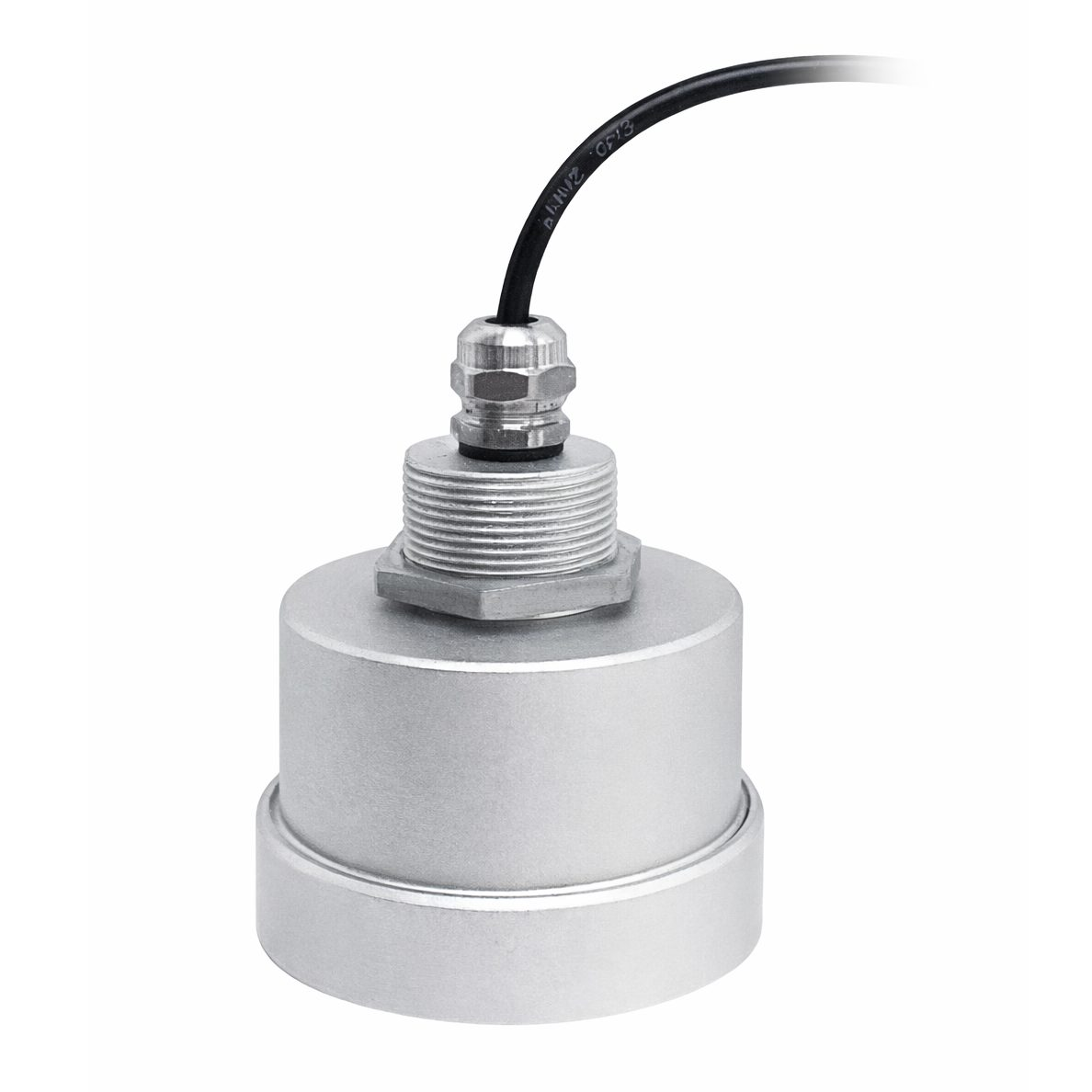

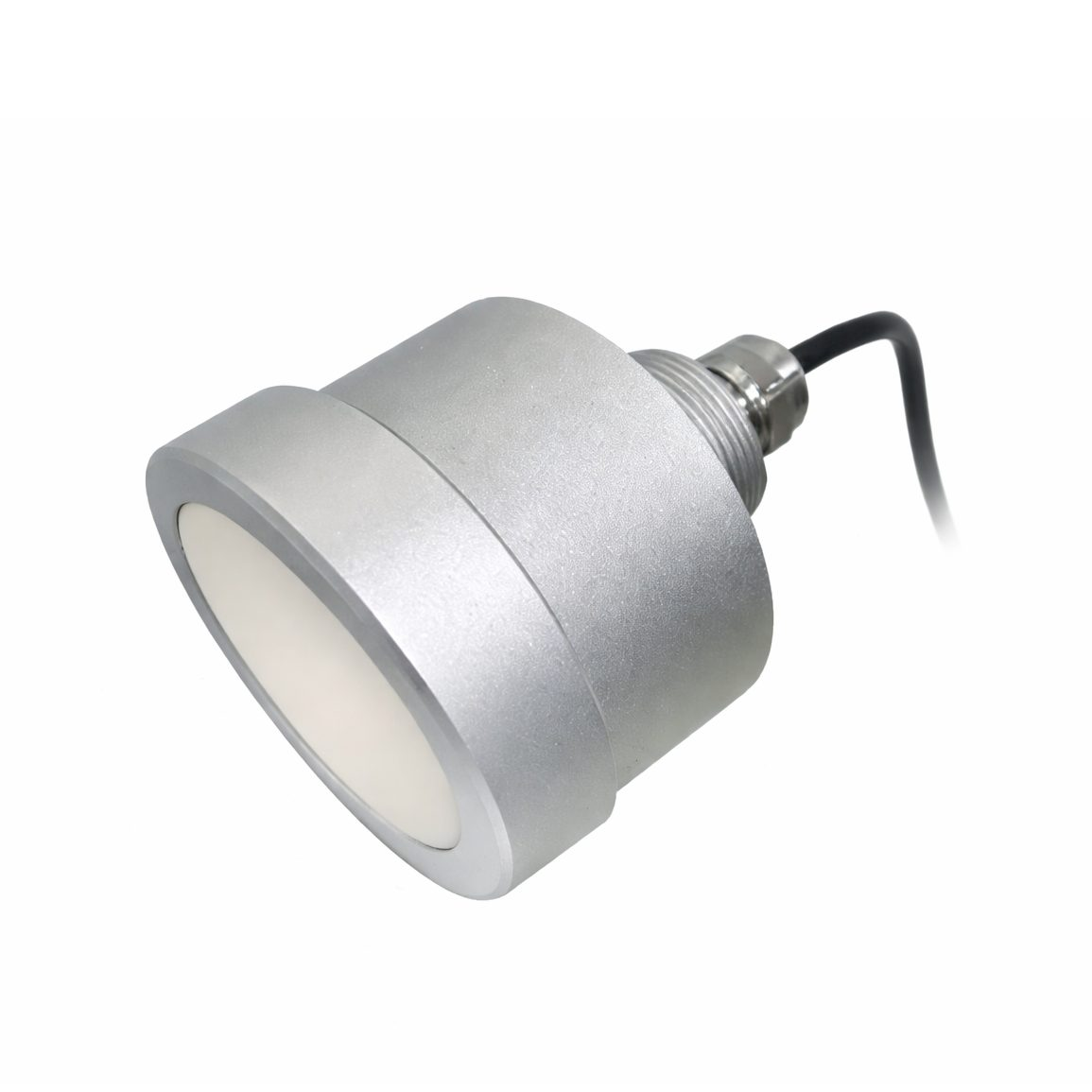

Korpus: roostevaba teras
Mõõtmed: 7.5 × 12 cm
Paigaldustüüp: sõltub kasutatavast süsteemist

Funktsioonid

Väga täpne vedeliku taseme mõõtmine – 80GHz mmWave radartehnoloogia võimaldab saavutada kuni 1 cm täpsuse, mistõttu sobib see andur isegi kriitiliste tööstusprotsesside jaoks.
Kitsas radarkiir – 4.5° kiire nurk võimaldab signaali täpselt fokuseerida, vähendada peegelduste mõju ja tagada stabiilse mõõtmise ka kitsastes mahutites.
Suur mõõtevahemik – võimalus mõõta vedeliku taset vahemikus 0.3 kuni 60 meetrit, mistõttu sobib andur nii väikestele mahutitele kui ka suurtele tööstuslikele reservuaaridele.
Tööstuslik kommunikatsioon – RS422 liides tagab usaldusväärse andmeedastuse PLC kontrolleritesse, SCADA süsteemidesse, tööstusarvutitesse ja automatiseerimissüsteemidesse.
Madal energiatarve – tänu ultra-low power tehnoloogiale saab radar töötada pikka aega minimaalse energiakuluga.

Kasutamine

Tööstuses: sobib nafta- ja kütusemahutite taseme mõõtmiseks, keemiatööstuse mahutitele, veereservuaaridele, kütusehoidlatele, tööstuslike vedelike ladustamisele, reoveesüsteemidele ja suurtele tööstuslikele reservuaaridele.

Inseneridele ja automatiseerimisspetsialistidele: radarit saab integreerida PLC juhtimissüsteemidesse, SCADA seiresüsteemidesse, IoT jälgimislahendustesse ja kaugmahutite jälgimissüsteemidesse.

Elektrimontööridele: lihtne paigaldada ja ühendada automaatikakappide, mahutikontrollisüsteemide, tööstuslike seiresüsteemide, signalisatsiooni või turvasüsteemidega.

Taristu ja energeetika sektoris: sobib kütusehoidlatele, naftabaasidele, energeetikaobjektidele, veevarustuse infrastruktuurile ja tööstusladudele.
