  • Uus   Koonustega kaabli läbiviiguplaat | 216×84 mm väljalõikele | 43 kaablile Ø4–27,5 mm | hall | IP65 | HT Hi Tech Polymers | HTKC-43
    Uus   Koonustega kaabli läbiviiguplaat | 216×84 mm väljalõikele | 43 kaablile Ø4–27,5 mm | hall | IP65 | HT Hi Tech Polymers | HTKC-43 1

    Koonustega kaabli läbiviiguplaat | 216×84 mm väljalõikele | 43 kaablile Ø4–27,5 mm | hall | IP65 | HT Hi Tech Polymers | HTKC-43

    Tootekood: Sandariklis HTKC-43
    Küsi
    Hind 5.71 € KM-ga
    ( 4.72 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    HTKC-43 on koonustega kaabli läbiviiguplaat 216×84 mm väljalõikele. Sellel on 38 koonust Ø7–12,5 mm paigalduskaablitele, 4 koonust Ø4–10,5 mm õhukestele kaablitele ja üks Ø14–27,5 mm toitekaablile. Kaitseaste on IP65.

  • Info

    Koonustega kaabli läbiviiguplaat | 216×84 mm väljalõikele | 43 kaablile Ø4–27,5 mm | hall | IP65 | HT Hi Tech Polymers | HTKC-43

    HTKC-43 on TPE-SEBS elastomeerist plaat standardsele 216×84 mm väljalõikele, millest viiakse läbi kuni 43 kaablit. Aluse moodustavad 38 ühesugust koonust Ø7–12,5 mm – paigalduskaablite tüüpiline vahemik. Lisaks on 4 koonust õhukestele kaablitele ja üks suur koonus sisendkaablile kuni Ø27,5 mm.

    Põhimõte:
    Jaotuskilbis võtavad enamiku ruumist ühesugused väljuvate gruppide kaablid, sisendkaabel on aga tunduvalt jämedam. HTKC-43 paigutus on just selleks: palju keskmisi koonuseid gruppidele ja üks koonus kuni Ø27,5 mm sisendile – rohkem kui HTC-50 (Ø15–25 mm). Neli väikest koonust jäävad side-, siini- või andurikaablitele.
    Kaableid
    kuni 43
    Grupikaablitele
    38 × Ø7–12,5 mm
    Sisendile
    1 × Ø14–27,5 mm
    Kaitse
    IP65

    Tööpõhimõte

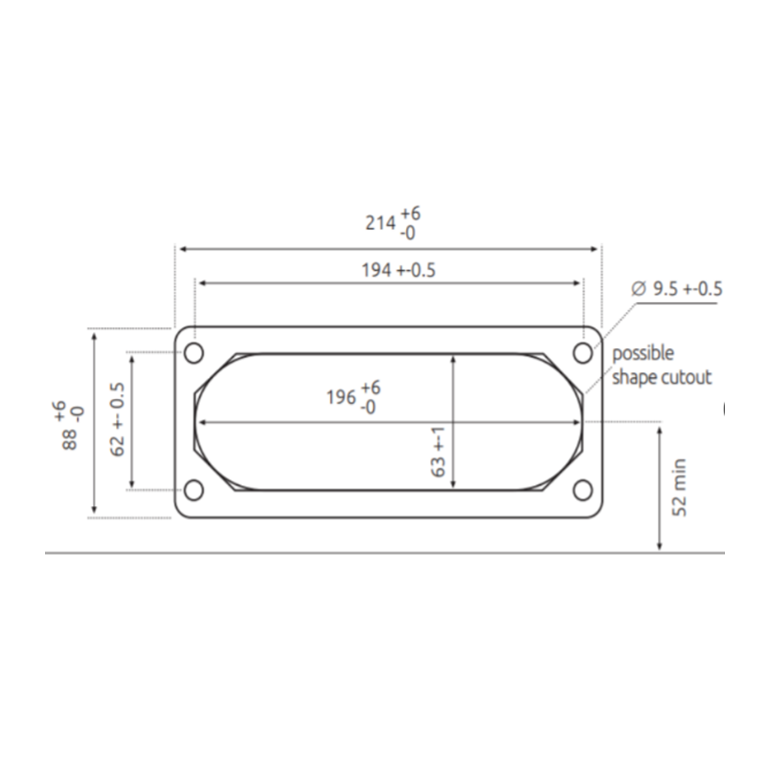

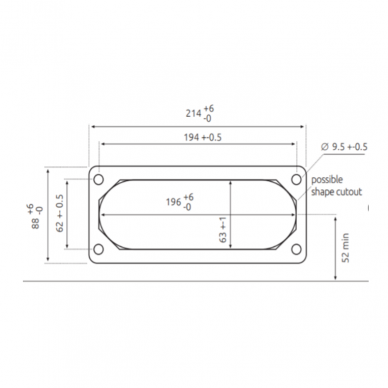

    Korpusesse tehakse 216×84 mm väljalõige ja Ø10 mm kinnitusavad (vahekaugused 193 × 62 mm), plaat kruvitakse kinni ja selle serv tihendab vastu seina.

    Igale kaablile valitakse sobiva suurusega koonus, selle tipp lõigatakse astmelt, mis on kaabli välisläbimõõdust veidi väiksem, ja kaabel lükatakse läbi.

    Koonused haaravad kaableid tihedalt (IP65), kasutamata koonused jäävad suletuks tulevastele gruppidele.

    Miks valida HTKC-43?
    Üks plaat katab tüüpilise jaotuskilbi kogu kaablikomplekti – grupid, sisendi ja mõne õhukese sidekaabli – ilma iga suuruse jaoks eraldi kaablitihendita.

    Tehnilised andmed

    Toote tüüp Koonustega membraan-kaabli läbiviiguplaat
    Kood HTKC-43
    Tootja HT Hi Tech Polymers Oy (Soome)
    Avad ja kaabli Ø 38 × Ø7–12,5 mm; 4 × Ø4–10,5 mm; 1 × Ø14–27,5 mm
    Kaablite maks. arv 43
    Väljalõige korpuses 216 × 84 mm (C-kuju, FL21)
    Kinnitusavad Ø10 mm, vahekaugused 193 × 62 mm
    Kaitseaste IP65 (EN 60529)
    Töötemperatuur −40…+130 °C
    Materjal TPE-SEBS 50 ShA, halogeenivaba, õlipritsmekindel
    Värv hall (RAL 7035)
    Kasutus sise- ja välitingimustes

    Põhifunktsioonid

    • 38 koonust Ø7–12,5 mm – väljuvate gruppide paigalduskaablitele
    • 1 koonus Ø14–27,5 mm – sisendkaablile
    • 4 koonust Ø4–10,5 mm – side-, siini- või andurikaablitele
    • Individuaalne tihendus – iga kaabel oma koonuses
    • Varu plaadis – lõikamata koonused jäävad tihedaks

    Kus kasutatakse?

    • Kortermajade trepikodade ja korruste jaotuskilbid
    • Kontori- ja kaubanduspindade grupikilbid
    • Tootmisruumide valgustus- ja pistikupesakilbid
    • Välitingimustes jaotuskapid (−40…+130 °C, IP65)
    • Põllumajandushoonete ja ladude kilbid
    • Kilbid, kus jõugruppide kõrval on siini- või sidekaablid

    Kasutamine vastavalt vajadusele

    Jaotuskilpide valmistajale.
    Üks plaadimudel sobib enamikule grupikilpidele – laos vähem erinevaid tihendeid.
    Elektrikule.
    Grupikaablid viiakse sisse kiiresti, ilma iga kaabli jaoks eraldi ava ja mutrita.
    Projekteerijale.
    Läbiviigulahendus on spetsifikatsioonis selge: üks 216×84 mm väljalõige, kuni 43 kaablit, IP65.

    Praktiline kasutus

    Kui trepikoja kilbis on 30 grupikaablit Ø9–11 mm, sisendkaabel Ø20 mm ja 3 sidekaablit Ø6 mm, mahutab HTKC-43 need kõik ja 8 keskmist koonust jääb tulevastele gruppidele.

    Plussid

    • 38 ühesugust koonust tüüpilistele grupikaablitele
    • Sisendkoonus kuni Ø27,5 mm
    • Töötemperatuur −40…+130 °C
    • IP65, sise- ja välikasutuseks
    • Halogeenivaba, õlipritsmekindel materjal

    Miinused / piirangud

    • Ainult üks jäme kaabel; mitme jämeda kaabli jaoks valige HTKC-28 (6 × Ø13–28 mm) või HTX-23
    • Ei kinnita kaablit väljatõmbamise vastu – kilbi sees on kinnitus vajalik
    • Ei sobi Ø4 mm-st õhematele kaablitele
    • Ei ole tuletõke

    Ohutus- ja paigaldusmärkused

    • Tehke väljalõige ainult pingevabas olekus ja veenduge, et seina taga pole juhtmeid ega aparaate.
    • Puhastage kilp pärast puurimist laastudest.
    • Lõigake koonus astmelt, mis on kaabli välisläbimõõdust veidi väiksem; liiga laiaks lõigatud koonus ei tihenda.
    • Kinnitage kaablid kilbi sees ja ärge painutage neid järsult kohe plaadi taga.

    Kiire valikujuhend

    Väljalõige 216×84 mm
    38 × Ø7–12,5 mm
    1 × Ø14–27,5 + 4 × Ø4–10,5 mm
    IP65, −40…+130 °C
    Sobib, kui vaja:
    • viia sisse palju sama suurusega grupikaableid
    • üks jämedam sisendkaabel kuni Ø27,5 mm
    • varu tulevastele gruppidele
    Kontrollige enne kasutamist:
    • kaablite välisläbimõõdud iga koonuserühma kohta
    • kas korpusesse saab teha 216×84 mm väljalõike Ø10 mm avadega
    • et jämedaid kaableid poleks rohkem kui üks
    Oluline meeldetuletus: HTKC-43 tagab läbiviigu IP65 tiheduse, kuid ei asenda kaablite kinnitamist kilbi sees ega ole tulekindel tihend.

    KKK

    Mitu kaablit saab läbi viia HTKC-43 kaudu?
    Kuni 43: 38 kaablit Ø7–12,5 mm, 4 kaablit Ø4–10,5 mm ja ühe Ø14–27,5 mm.
    Kui jäme võib olla sisendkaabel?
    Suurim koonus on mõeldud kaablile välisläbimõõduga Ø14–27,5 mm.
    Kas HTKC-43 sobib väliskapile?
    Jah, materjal on mõeldud välikasutuseks, kaitseaste IP65, töötemperatuur −40…+130 °C.
    Kuidas koonust lõigata?
    Noa või kääridega astmelt, mis on kaabli välisläbimõõdust veidi väiksem.
    Kas seda saab paigaldada HTC-50 asemele?
    Jah, mõlemad plaadid on mõeldud samale 216×84 mm väljalõikele, erineb ainult avade paigutus.
    Mida teha, kui koonus on lõigatud liiga laiaks?
    Kasutage seda koonust jämedama kaabli jaoks või vahetage plaat – liiga suure avaga tihedus pole tagatud.

    Tootja dokumendid

    Lingid avanevad välistel veebisaitidel. Kontrollitud 2026-10-04. Andmete erinevuse korral kehtib tootja uusim väljaanne – või võtke meiega ühendust.

    HTKC-43 – plaat jaotuskilbile

    Koonustega membraanplaat HTKC-43 216×84 mm väljalõikele viib läbi 38 grupikaablit Ø7–12,5 mm, 4 õhukest ja ühe sisendkaabli Ø14–27,5 mm, IP65.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
