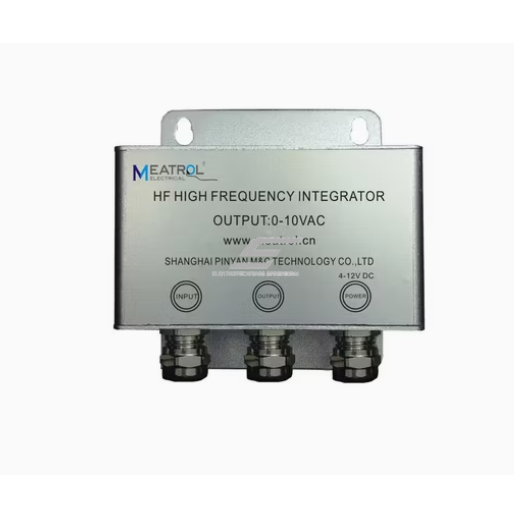

Kõrgsageduslik Rogowski mähise integraator | kuni 1 MHz | 100 kA | 1,2 mV/kA @ 50 Hz | 0–10 V (tippväärtus) | HF

Tehnilised andmed

Tüüp: Kõrgsageduslik Rogowski mähise integraator
Mudel: HF
Nimisisendvool (valitav üks): 100 kA
Väljundsignaal: 0–10 V Peak
Mähise ülekandetegur: 1,2 mV/kA @ 50 Hz
Mõõtmistäpsus: ±1 %
Sagedusvahemik: 1 kHz – 1 MHz
Toide: 4–12 V DC (vaikimisi) või 24 V DC
Mõõtmistüüp: Kõrgsageduslik vahelduv- ja impulssvool

Funktsioonid

Kõrgsagedusliku Rogowski signaali integreerimine
Impulss- ja kiiresti muutuvate voolude analüüs
0–10 V Peak väljund – mugav ostsilloskoopidele ja andmekogumiskaartidele
Stabiilne ja lineaarne töö laias sagedusvahemikus
Tööstus- ja laboriklassi konstruktsioon

Kasutusvaldkonnad

Elektroonika- ja jõuinseneridele / R&D: HF integraator sobib ideaalselt IGBT, MOSFET-ide, inverterite, impulstoiteallikate, kondensaatorite tühjenemise ja muude kiirete protsesside vooluanalüüsiks.
Laboritele ja katsestendidele: Kasutatakse kõrgepinge ja suure voolu testides ning EMC/EMI uuringutes, kus on vajalik täpne kõrgsageduslik reageerimine.
Tööstuslikuks diagnostikaks: Sobib spetsialiseeritud tööstusprotsessidele, kus on vaja mitteinvasiivselt mõõta impulssvoolusid kuni kümnete või sadade kiloampriteni.

Eelised

Lai sagedusvahemik – kuni 1 MHz
Suurte impulssvoolude mõõtmine
0–10 V Peak väljund – lihtne ühendamine mõõteseadmetega
Kõrge täpsus (±1 %)
Sobib professionaalseks ja laborikasutuseks

Puudused

Mõeldud spetsialiseeritud mõõtmisteks, mitte energiatarbimise arvestuseks
Nimivool on fikseeritud ja valitakse tellimisel
Vajalik väline mõõteseade (ostsilloskoop, DAQ)
