  •   Kraana juhtpult | 2 nupuga | 1 kiirus | 5A | 120–400V | IP54 | IEK | BPU10-2 | 4606056040302
      Kraana juhtpult | 2 nupuga | 1 kiirus | 5A | 120–400V | IP54 | IEK | BPU10-2 | 4606056040302 1

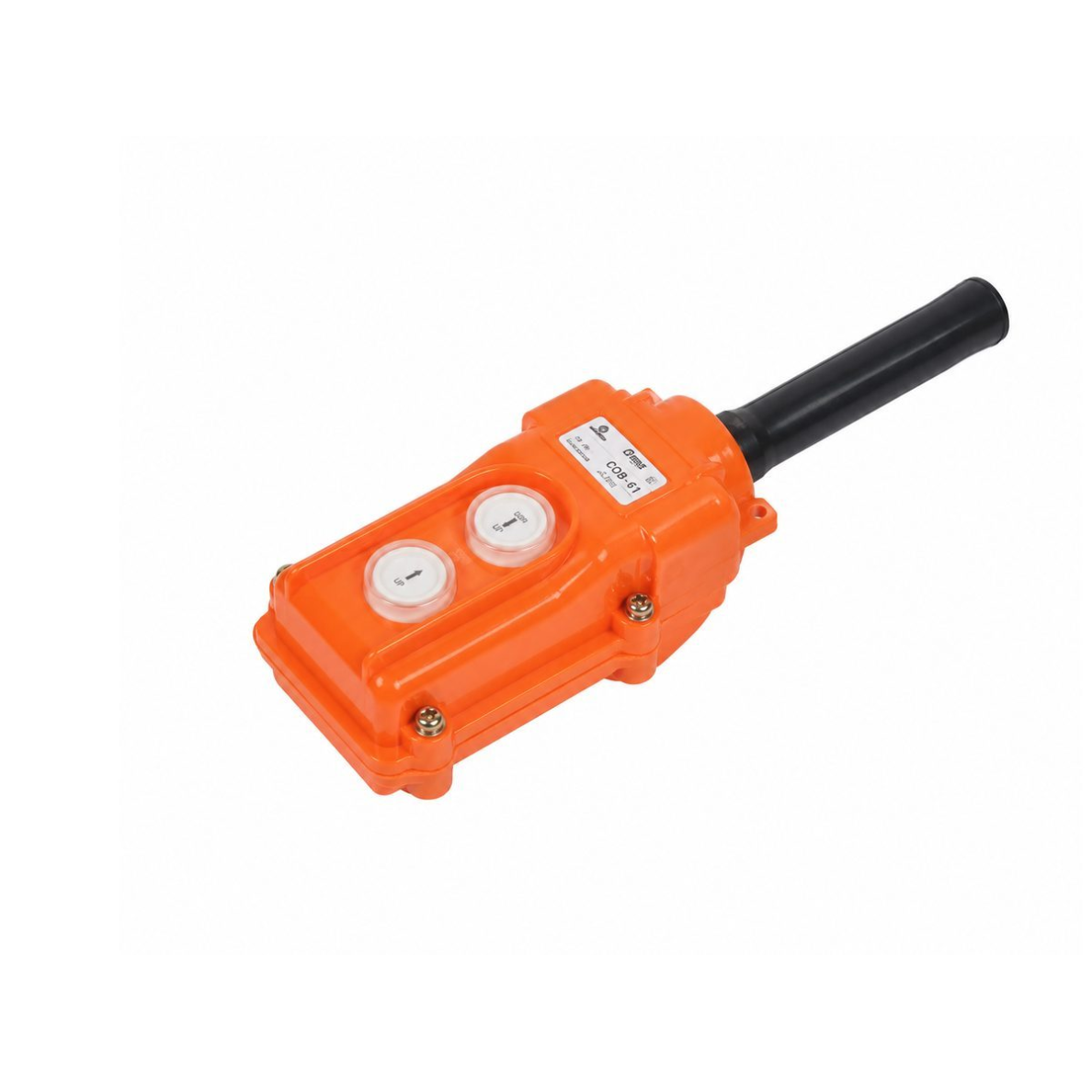

    Kraana juhtpult | 2 nupuga | 1 kiirus | 5A | 120–400V | IP54 | IEK | BPU10-2 | 4606056040302

    Tootekood: BPU10-2
    Vöötkood: 4606056040302
    Küsi
    Hind 15.46 € KM-ga
    ( 12.78 € KM-ta )
    Soovid teistsugust hinda? Paku oma!
    See juhtpult on mõeldud lihtsaks 2-käsklusega tõstemehhanismi juhtimiseks, kui on vajalikud ühekiiruselised nupud ja mehaaniline blokeering. IP54 korpus, kaitsev kaabliläbiviik ja tihend aitavad kaitsta puldi sisemust tolmu ja niiskuse sissetungi eest.
  • Info



    Kraana juhtpult  – 2 nuppu, 1 kiirus, 5A, 120–400V, IP54

    Kraana juhtpult on mõeldud tõstemehhanismide, talide, elektritalide, kraanade ja muude elektriliste juhtimisahelate lülitamiseks. See on 2 nupuga, 1 kiirusega rippjuhtpult tihendatud IP54 korpusega, mis on valmistatud kuumuskindlast ABS-plastist. Pulti kasutatakse liikumise käsitsi juhtimiseks, näiteks edasi / tagasi, üles / alla või muude kahe suuna juhtimisfunktsioonide jaoks vastavalt konkreetsele elektriskeemile.

    Põhiidee:
    See juhtpult on mõeldud tõstemehhanismi lihtsaks 2 käsu juhtimiseks, kui on vaja ühe kiirusega nuppe ja mehaanilist blokeeringut. IP54 korpus, kaitsev kaablitihend ja tihend aitavad kaitsta pulti tolmu ja niiskuse sissetungimise eest.
    Nupud
    2 juhtnuppu
    Kiirused
    1 kiirus
    Vool
    5 A
    Kaitse
    IP54

    Tööpõhimõte

    Nuppudega kraana juhtpulti kasutatakse elektriliste juhtimisahelate lülitamiseks. Nupu vajutamisel edastab pult juhtsignaali kontaktorile, releele, juhtimisahelale või muule seadmele, mis teostab mehhanismi liikumise vastavalt ühendusskeemile.

    Sellel mudelil on 2 juhtnuppu ja see on ette nähtud 1 kiirusega juhtimiseks. Nupud on isetagastuvad, seega nupu vabastamisel naaseb see algasendisse. Mehaaniline blokeering aitab vältida vastassuunaliste käskude samaaegset aktiveerimist, näiteks olukorras, kus liikumist mõlemas suunas ei tohi korraga sisse lülitada.

    Milleks on vaja 2 nupuga 1 kiirusega pulti?
    Sellist pulti kasutatakse kõige sagedamini lihtsaks kahe suuna mehhanismi juhtimiseks: üles / alla, edasi / tagasi, vasakule / paremale või kahe muu käsu jaoks vastavalt konkreetsele tõste- või juhtimissüsteemi skeemile. Ühe kiirusega konstruktsioon tähendab, et igale suunale on ette nähtud üks juhtimisaste.

    Tehnilised parameetrid

    Toote tüüp Kraana / tõstemehhanismi juhtpult
    Tootja IEK
    Mudel / kood BPU10-2
    EAN-kood 4606056040302
    Juhtnuppude arv 2
    Kiiruste arv 1 kiirus
    Teostatava liikumise tüüp Muu / vastavalt elektrilisele juhtimisskeemile
    Korpuse materjal Kuumuskindel ABS-plast
    Korpuse omadused Mittesüttiv plast, tihendatud korpus sisseehitatud nuppudega
    Laius 68 mm
    Kõrgus 50 mm
    Sügavus 223 mm
    Pikkus 253 mm
    Nimipinge 120 / 230 / 400 V
    Sagedus 50 Hz
    Töötemperatuur -25 ... +45 °C
    Juhtnuppude funktsioonid Start edasi / tagasi Stop vastavalt konkreetsele ühendusskeemile
    Tavapärane soojusvool 5 A
    Nimitöövool AC-15, 120 V 6,0 A
    Nimiisolatsioonipinge Ui 500 V
    Nimiimpulss-taluvuspinge 4 kV
    Nimitingimuslik lühisvool Icn 1000 A
    Lühisvoolu kaitse Ie 3A juures, kaitse gG/qG 5,0 A
    Lühisvoolu kaitse Ie 1,5A juures, kaitse gG/qG 3,0 A
    Mudel / teostus Push-on self-reset
    Blokeering Mehaaniline
    Juhtimisjõud 30 N
    Mehaaniline kulumiskindlus 30 000 tsüklit
    Kaitseaste IP54
    Ühendatud juhtide ristlõige ≤ 1,5 mm²
    Kasutuskeskkond B
    Sisemine kaabli suurus 16 mm
    Kasutusiga Vähemalt 15 aastat
    Garantiiperiood 3 aastat
    Vastavus CE nõuded, sertifitseerimiskatsed ja seeriatootmise vastavussertifikaadid vastavalt esitatud teabele

    Kus kasutatakse?

    • Tõstemehhanismides – elektriliste juhtimisahelate lülitamiseks.
    • Elektritalides ja talides – lihtsaks kahe suuna juhtimiseks vastavalt konkreetsele skeemile.
    • Kraanades – liikumiskäskude käsitsi juhtimiseks.
    • Tööstusseadmetes – kui on vaja rippuvat nuppudega juhtpulti.
    • Töökodades, ladudes ja tehnilistes tsoonides – mehhanismide, väravate, tõsteseadmete või muude juhtimisahelate jaoks.

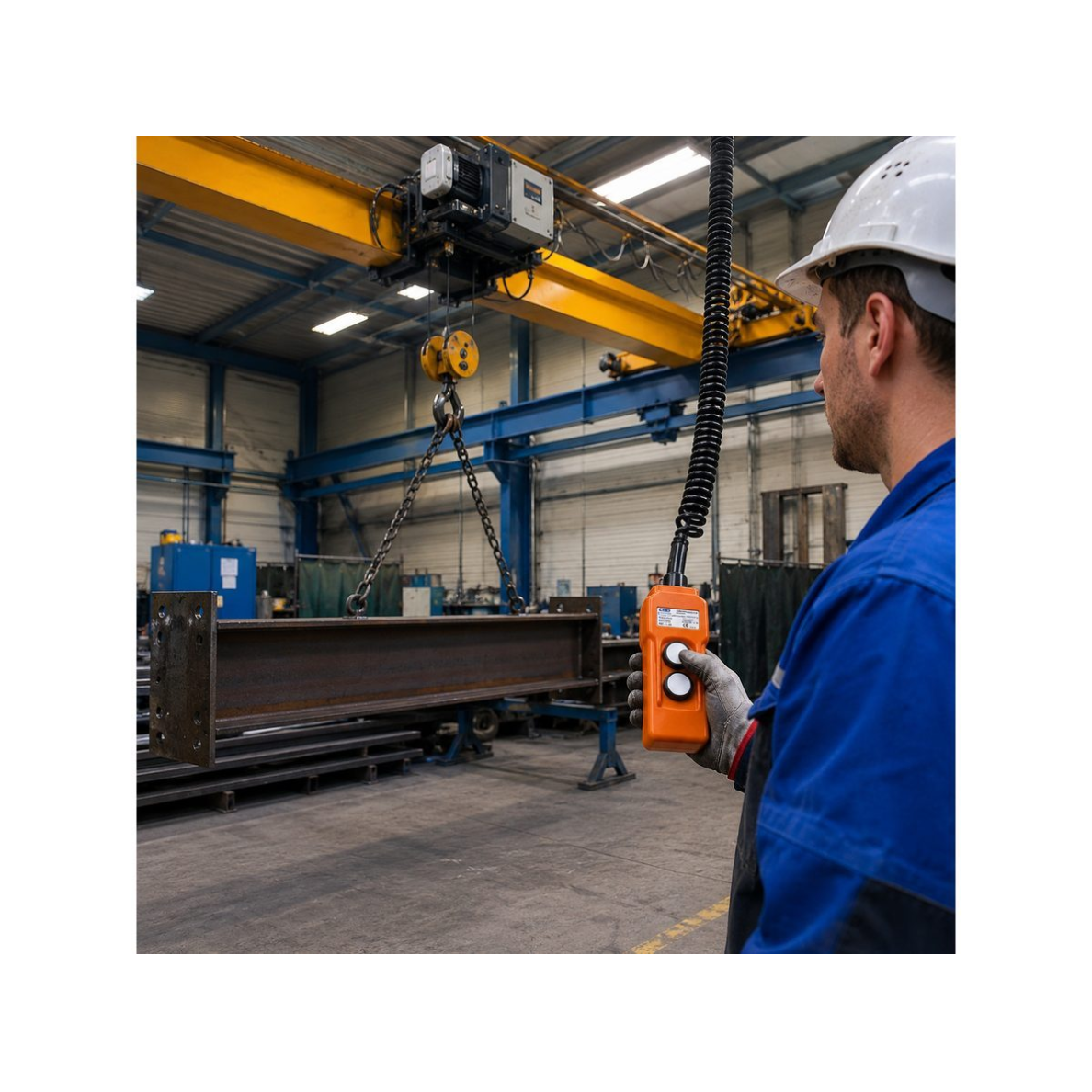

    Praktiline paigaldusnäide

    Näiteks riputatakse pult tõstemehhanismi juhtimiskoha lähedale. Kaabel viiakse sisse kaitsekaablitihendi kaudu, mis aitab takistada tolmu ja niiskuse sattumist korpusesse. Sees ühendatakse nupud juhtimisahela, kontaktorite või releejuhtimise elementidega vastavalt konkreetse seadme skeemile.

    Operaator vajutab ühte kahest nupust, et aktiveerida valitud liikumissuund. Nupu vabastamisel naaseb see algasendisse ning mehaaniline blokeering aitab vältida vastassuunaliste käskude valeaegset samaaegset aktiveerimist.

    Plussid

    • 2 nupuga juhtimine – sobib lihtsaks kahe suuna mehhanismi juhtimiseks.
    • 1 kiirusega konstruktsioon – selge ja lihtne juhtimine ilma täiendavate kiirusastmeteta.
    • IP54 korpus – kaitse tolmu ja veepritsmete eest.
    • ABS-plastist korpus – kerge, tugev ja kuumuskindel lahendus.
    • Kaitsev kaablitihend – aitab tihendada kaabli sisseviiku.
    • Mehaaniline blokeering – aitab vältida vastassuunaliste käskude samaaegset aktiveerimist.
    • Isetagastuvad nupud – mugav kasutada juhtimisahelates, kus käsk peab toimima ainult vajutamise ajal.
    • CE-vastavus – esitatud teabe järgi vastab pult CE nõuetele.

    Miinused / piirangud

    • Ainult 2 nuppu – ei sobi keerukamaks mitmesuunaliseks või mitme funktsiooniga juhtimiseks.
    • Ainult 1 kiirus – ei sobi süsteemidele, kus on vaja kahe kiirusega juhtimist.
    • 5 A soojusvool – mõeldud juhtimisahelatele, mitte suure võimsusega mootorite otseseks toitmiseks.
    • IP54 ei ole täielik välistingimuste hermeetika – avatud keskkonnas tuleb hinnata vihma, tolmu, mehaanilist mõju ja kaabli tihendust.
    • Vajalik on sobiv ühendusskeem – funktsioonid sõltuvad sellest, kuidas pult juhtimisahelasse ühendatakse.

    Ohutus- ja paigaldusmärkused

    Kraana juhtpult on elektrilise juhtimisahela komponent, seetõttu tuleb enne paigaldamist hinnata juhtpinget, kontaktide voolu, kaabli ristlõiget, mehhanismi juhtimisloogikat, ohutusahelaid ja kasutuskeskkonda.

    • Paigalduse peab tegema kvalifitseeritud elektrik või automaatikaspetsialist, järgides elektri- ja tõsteseadmete ohutusnõudeid.
    • Pult on mõeldud juhtimisahelatele – mootori või suure võimsusega koormuse otseseks juhtimiseks on vaja kontaktoreid, releesid või muid jõujuhtimisseadmeid.
    • Kontaktide nimiparameetreid ei tohi ületada – tuleb järgida voolu, pinge ja koormuse tüübi piire.
    • Kaabli sisseviik peab olema tihedalt kinnitatud, et säilitada korpuse kaitse tolmu ja niiskuse eest.
    • Tõsteseadmetega kasutamisel tuleb kontrollida hädaseiskamise, lõpplülitite ja muude ohutusahelate toimimist.

    Kiire valikujuhend

    See on sobiv valik, kui on vaja 2 nupuga, 1 kiirusega kraana või tõstemehhanismi juhtpulti IP54 kaitse, ABS-plastist korpuse, kaitsekaablitihendi ja isetagastuvate nuppudega. Pult on mõeldud juhtimisahelatele, mitte suure võimsusega koormuste otseseks toitmiseks.

    Nupud
    2 juhtnuppu
    Kiirused
    1 kiirus
    Vool
    5 A
    Kaitse
    IP54
    Sobib, kui on vaja:
    • juhtida tõstemehhanismi liikumist kahes suunas;
    • kasutada ühe kiirusega juhtpulti;
    • ühendada pult kontaktorite või juhtimisahelaga;
    • omada rippuvat juhtpulti IP54 korpusega;
    • kasutada pulti talide, elektritalide, kraanade või tehniliste mehhanismide jaoks.
    Kontrollige enne paigaldamist:
    • kas 2 nupust piisab konkreetsele mehhanismile;
    • kas vajalik on 1 kiirus, mitte 2 kiirusega juhtimine;
    • kas juhtimisahela pinge vastab puldi parameetritele;
    • kas kontaktide vool on juhtimisahela jaoks piisav;
    • kas on vaja täiendavat STOP- või hädaseiskamisnuppu;
    • kas kaabli sisseviik ja tihendus paigaldatakse korrektselt.
    Oluline meeldetuletus:
    See pult on mõeldud juhtimisahelatele. Tõstemehhanismi mootorit või muud suurema võimsusega koormust ei tohi otse puldi kaudu ühendada, kui koormus ületab puldi kontaktide parameetreid. Sellistel juhtudel kasutatakse kontaktoreid, releesid ja sobivaid ohutusahelaid.

    KKK – korduma kippuvad küsimused

    Milleks see kraana juhtpult on mõeldud?
    See on mõeldud tõstemehhanismide, kraanade, talide, elektritalide või muude seadmete elektriliste juhtimisahelate lülitamiseks.
    Mitu nuppu sellel mudelil on?
    Sellel mudelil on 2 juhtnuppu / nuppu.
    Kas pult on ühe kiirusega?
    Jah, see mudel on ette nähtud 1 kiirusega juhtimiseks.
    Kas pult sobib mootori otseseks ühendamiseks?
    Tavaliselt mitte. Pult on mõeldud juhtimisahelatele. Mootori või suurema koormuse juhtimiseks kasutatakse tavaliselt kontaktoreid, releesid või muid jõujuhtimisseadmeid.
    Mida tähendab IP54?
    IP54 tähendab kaitset tolmukoguse eest, mis võib häirida seadme tööd, ning kaitset veepritsmete eest. Tegelik kaitse sõltub korrektsest kaabli sisseviigust ja korpuse tihendusest.
    Kas nupud on isetagastuvad?
    Jah, märgitud teostus on Push-on self-reset, seega nupu vabastamisel naaseb see algasendisse.
    Kas saab paigaldada rohkem nuppe?
    PKT / BPU seeria pultidel võib olla 2, 4 või 6 nupuga versioone, kuid see konkreetne mudel on 2 nupuga.

    Lihtne ja töökindel tõstemehhanismi juhtimine

    Kraana juhtpult pakub selget 2 nupuga juhtimist ühe kiirusega tõstemehhanismidele, talidele, elektritalidele ja teistele tehnilistele süsteemidele.

    Tänu IP54 korpusele, ABS-plastist konstruktsioonile, kaitsekaablitihendile, mehaanilisele blokeeringule ja isetagastuvatele nuppudele on see pult praktiline lahendus juhtimisahelatele tööstuses, ladudes, töökodades ja tehnilistes tsoonides.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
