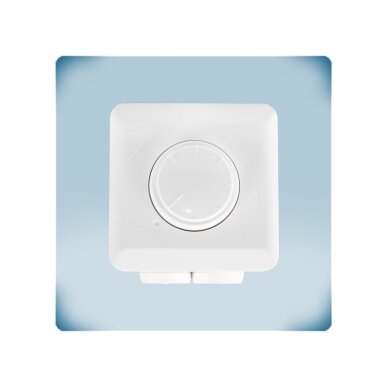

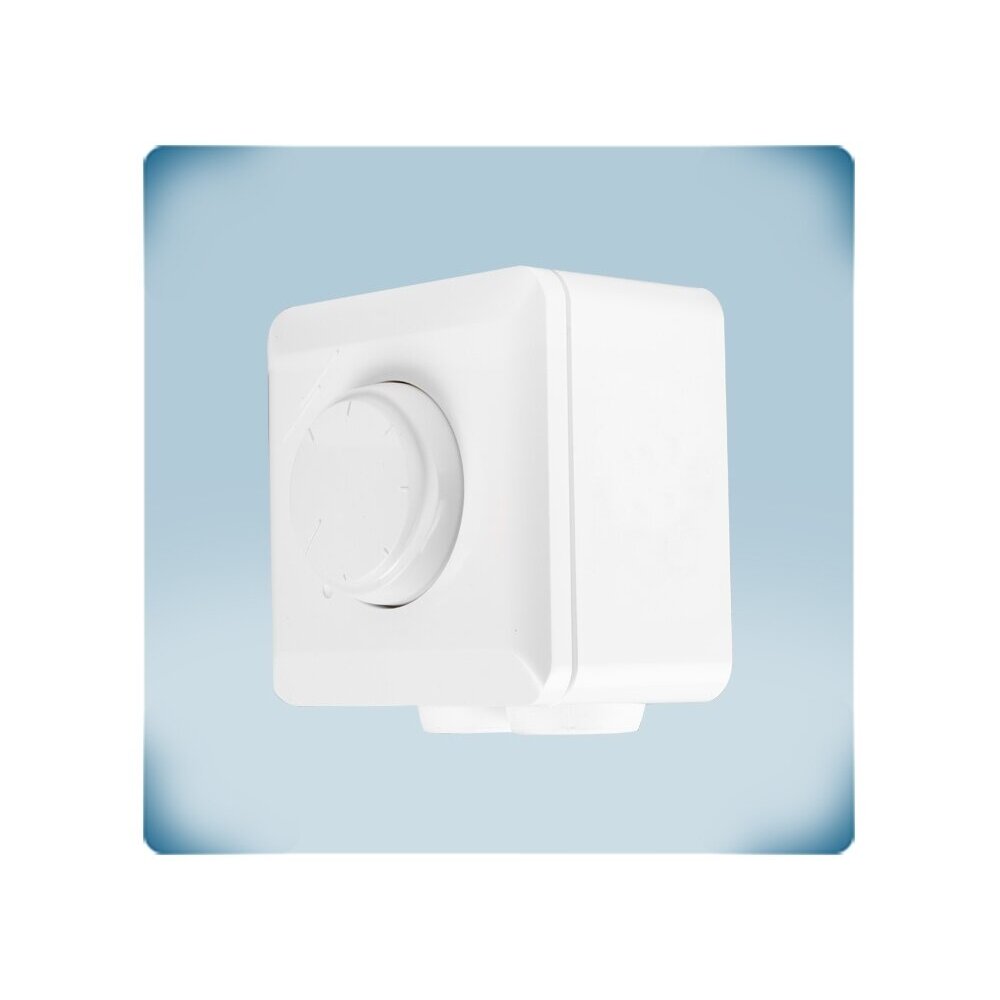

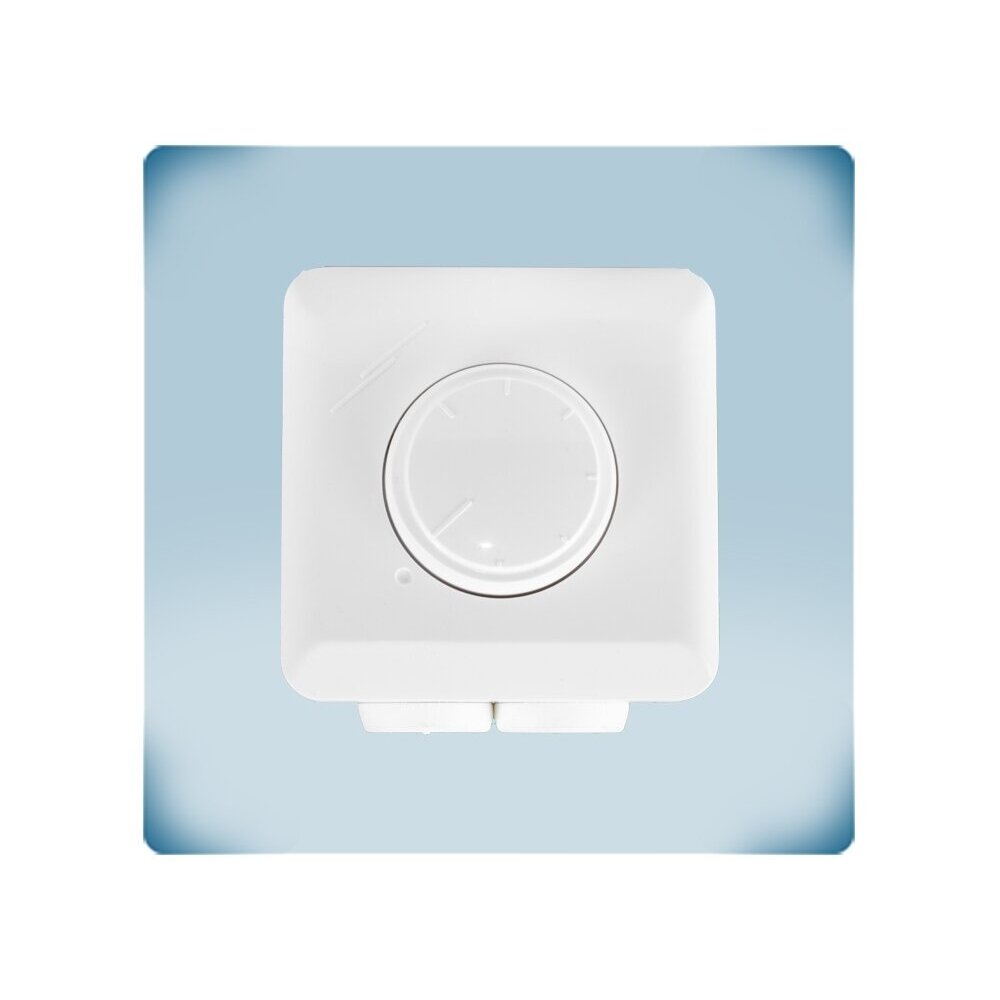

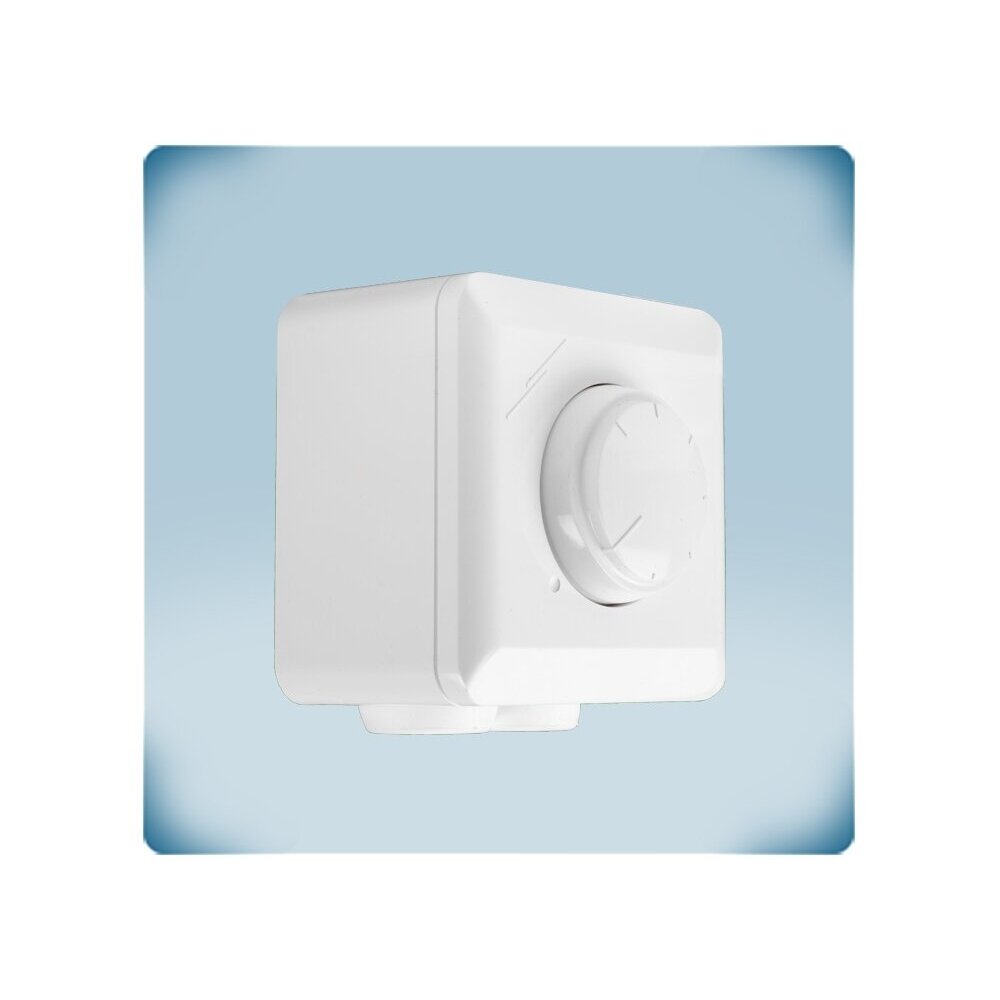

    Kuivkontaktiga potentsiomeeter mitmele EC-ventilaatorile | Sentera Controls | SPV-8-010-MF

    Tootekood: SPV-8-010-MF
    Küsi
    Hind 81.36 € KM-ga
    ( 67.24 € KM-ta )
    126.92 € Säästa 45.56 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Kuivkontaktiga potentsiomeeter mitmele EC-ventilaatorile | Sentera Controls | SPV-8-010-MF

    SPV-8-010-MF – Sentera Controls 230 VAC potentsiomeeter Modbus RTU-ga mitme EC-mootori sujuvaks juhtimiseks ühe 0-10 VDC signaaliga. Vmin (0–4 VDC) ja Vmax (6–10 VDC) seadistatakse Modbus RTU kaudu, kuivkontakt (kuni 4 A) lülitab kaugelt sisse välisseadme.

    Põhimõte:
    Üks potentsiomeeter – kogu ventilaatorirühm: väljund lubab koormust kuni RL ≥ 1 kΩ, seega saab paralleelselt ühendada mitme EC-ventilaatori juhtsisendid ja muuta nende kiirust korraga.
    Toide
    85–264 VAC, 50–60 Hz
    Väljund AO1
    0-10 VDC (RL ≥ 1 kΩ)
    Side
    Modbus RTU (RS485)
    OFF / kontakt
    Kuivkontakt 4 A

    Tööpõhimõte

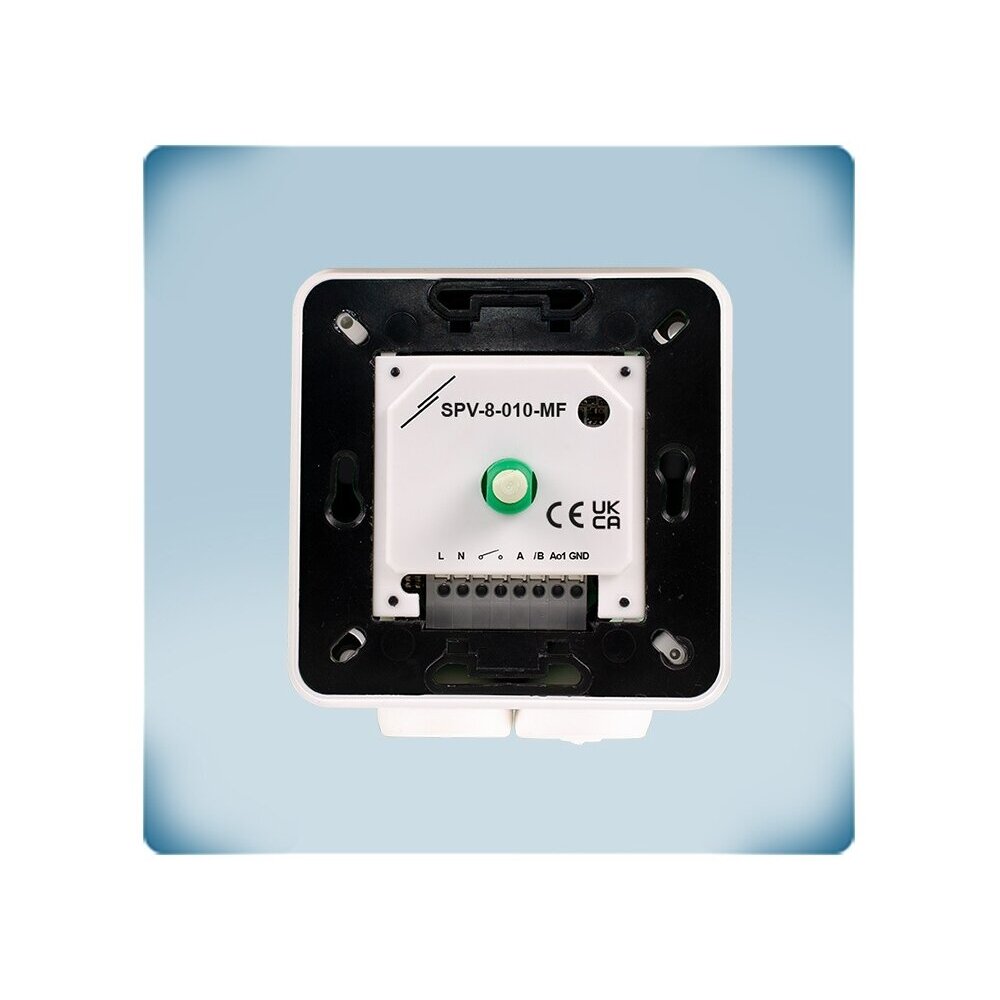

    Potentsiomeeter ühendatakse 85–264 VAC võrku (L, N), Modbus RTU liini (A, /B) ja juhitava seadme sisendisse (AO1, GND), kuivkontakt – välisseadme ahelasse.

    See ei ole jõuregulaator – see moodustab ainult juhtsignaali, kiirust muudab EC-mootorite enda elektroonika.

    Nupu pööramisel muutub AO1 sujuvalt vahemikus Vmin (0–4 VDC) kuni Vmax (6–10 VDC); normaalne (min.→maks.) või pöördloogika valitakse Modbus RTU kaudu. Väljundi koormus – RL ≥ 1 kΩ.

    Inseneri märkus: paralleelselt ühendatavate ventilaatorite arvu tehnilisel andmelehel ei ole – selle määrab sisendite takistus. n ühesuguse sisendi, mille takistus on Ri, summaarne takistus Ri / n peab olema ≥ 1 kΩ (nt 10 kΩ sisendite korral – mitte üle 10 tk).

    Kasu SPV-8-010-MF?
    Võrgutoide, Modbus RTU ja käsijuhtimine ühes süvistatavas korpuses – pole vaja 24 V toiteplokki ega eraldi Modbus-moodulit. Ühe signaaliga juhitakse kogu ventilaatorirühma.

    Tehnilised andmed

    Toote tüüp 230 VAC potentsiomeeter Modbus RTU-ga mitmele EC-ventilaatorile
    Tootja / kood Sentera Controls / SPV-8-010-MF
    Seeria SPV-8 (PM – OFF-iga, CP – kuivkontaktiga, MF – mitmele EC-ventilaatorile)
    Toitepinge 85–264 VAC, 50–60 Hz
    Väljund AO1 0-10 VDC, RL ≥ 1 kΩ
    Vmin / Vmax 0–4 VDC / 6–10 VDC (Modbus RTU kaudu)
    Kuivkontakt Maks. 4 A, kaug-ON / OFF
    Side Modbus RTU (RS485); tarkvara uuendamine, unikaalne ID
    Klemmid Toide – vedruklemmid 2,5 mm², samm 5 mm; signaalid – push-in 1,5 mm², samm 3,5 mm
    Korpus ASA, valge

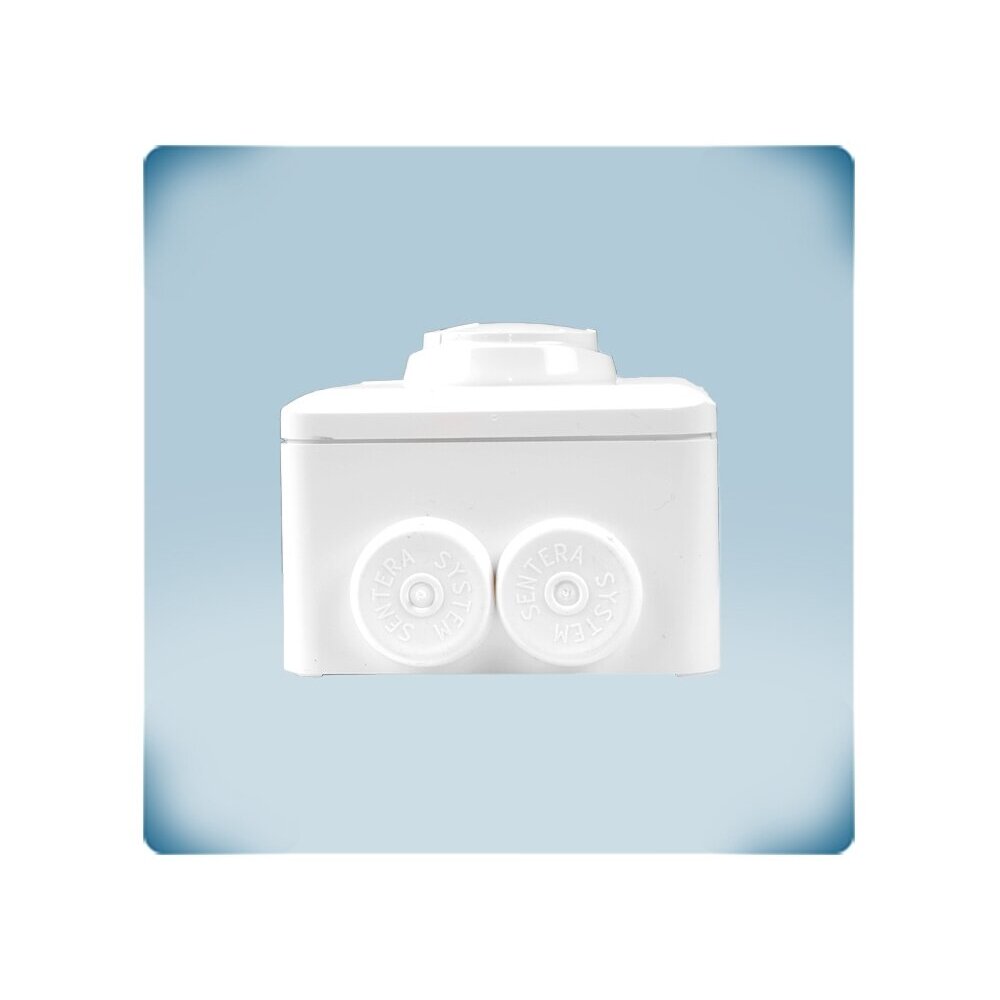

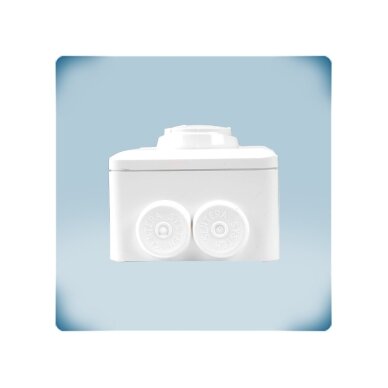

    Paigaldus Süvistatav (IP44) või pinnapealne (IP54)
    Kaitseklass IP44 / IP54
    Töökeskkond 0–65 °C, 5–95 % rH kondenseerumiseta (hoiustamine -10…+70 °C)
    Kaal 0,20 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS (EL) 2015/863, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Toide võrgust 85–264 VAC – 24 V toiteplokki pole vaja.
    • Modbus RTU – Vmin, Vmax ja suund seadistatakse kaugelt, seade on BMS-is nähtav.
    • Mitu EC-ventilaatorit ühe signaaliga – väljundi koormus kuni RL ≥ 1 kΩ.
    • Kuivkontakt kuni 4 A – välisseadmete kaug-ON / OFF.
    • Normaalne / pöördloogika – kiirus suureneb või väheneb nuppu keerates.
    • Universaalne korpus – süvistatav IP44 või pinnapealne IP54, push-in klemmid.

    Kus kasutatakse?

    • Kontorid, saalid, hotellid BMS-iga
    • EC-kanali- ja katuseventilaatorid
    • Ruumid ilma 24 V automaatikata
    • AC-ventilaatorid EVS / MVS regulaatoritega
    • Siibriajamid

    Kasutamine vastavalt vajadusele

    Automaatika / BMS integraatorile.
    Seaded Modbus RTU kaudu, võimalik tarkvarauuendus.
    Elektrikule.
    Toide olemasolevast 230 VAC liinist.
    Kasutajale.
    Tavaline nupp ruumis.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SPV-8-010-MF kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Mitme ventilaatori rühm (nt katuseventilaatorid) AO1 → paralleelselt kõigi EC-ventilaatorite 0-10 V sisendid Kõik ventilaatorid muudavad kiirust sünkroonselt Sisendite summaarne takistus ≥ 1 kΩ
    Kontor või saal BMS-iga Modbus RTU → A, /B; AO1 → EC-ventilaator Käsijuhtimine, BMS näeb seadistust Igale seadmele – unikaalne Modbusi aadress
    Ruum ilma 24 V automaatikata L, N ← 230 VAC; AO1 → EC-ventilaator Juhtimine ilma toiteplokita Paigaldage signaali- ja toitejuhtmed eraldi
    AC-ventilaator elektroonilise regulaatoriga AO1 (0-10 VDC) → Sentera EVS / MVS regulaatori sisend AC-ventilaatori käsijuhtimine Signaali GND – regulaatori GND-ga
    Siiber proportsionaalse ajamiga AO1 (0-10 VDC) → ajam Siibri asendi käsijuhtimine Sentera märgib ka selle otstarbe
    Ventilaator siibri või soojendiga Kuivkontakt → välisseadme ahel Lisaseadmed lülituvad sisse samaaegselt Kontakti koormus ≤ 4 A

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on OFF-i ja Modbus RTU-d, üks EC-ventilaator SPV-8-010-PM (OFF, Modbus RTU)
    Vaja on kuivkontakti (4 A) ja Modbus RTU-d SPV-8-010-CP (kuivkontakt 4 A, Modbus RTU)
    Vaja on juhtida mitut EC-ventilaatorit ühe signaaliga SPV-8-010-MF (0-10 VDC, RL ≥ 1 kΩ, kuivkontakt 4 A) ← see mudel
    Vaja on juhtida EBM-Papst FFU-sid Modbus / DCI kaudu (kuni 20 tk) SPVL8-010-EP (Modbus / DCI, kuni 20 ventilaatorit)
    Reegel: valige vajaduse järgi: üks EC-ventilaator ja OFF – PM; vaja juhtida välisseadmeid – CP (kontakt 4 A); mitme ventilaatori rühm ühe signaaliga – MF (sisendite kogutakistus ≥ 1 kΩ); EBM-Papst FFU DCI-ga – SPVL8-010-EP. Mootorite võimsus valikut ei mõjuta.
    Millal valida muu lahendus: ilma Modbusita 230 VAC toitega – MTVN1 seeria; ekraani ja astmetega – RDCV9-AD; 24 VDC Modbusiga – SDP-M010 seeria; EBM-Papst FFU – SPVL8-010-EP; EC-ventilaatoriga õhusoojendile – ECH-8-DM.

    Plussid

    • Mitu EC-ventilaatorit ühe signaaliga
    • Kuivkontakt kuni 4 A
    • Töötemperatuur kuni 65 °C
    • Toide 85–264 VAC
    • Modbus RTU
    • Vmin / Vmax ja suund Modbusi kaudu
    • IP44 / IP54

    Miinused / piirangud

    • Ainult 0-10 VDC – puuduvad 0-20 mA ja PWM
    • Ventilaatorite arvu piirab koormus RL ≥ 1 kΩ
    • Piire muudetakse ainult Modbus RTU kaudu (vaja on muundurit ja programmi)
    • Klemmidel – võrgupinge: paigaldada võib ainult kvalifitseeritud elektrik

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Klemmidel on võrgupinge – ühendada ainult toite väljalülitamise järel.
    • Järgige väljundi koormuse piire: RL ≥ 1 kΩ.
    • Kuivkontakti koormus – mitte üle 4 A.
    • Ühendage Modbusi liin keerdpaarkaabliga, liintopoloogias.

    Kiire valikujuhend

    85–264 VAC
    Modbus RTU
    0-10 VDC
    kuivkontakt 4 A
    IP44 / IP54
    Sobib, kui on vaja:
    • EC-ventilaatori juhtimiseks 230 VAC-st ilma toiteplokita;
    • käsijuhtimise integreerimiseks BMS-i Modbus RTU kaudu;
    • mitme EC-ventilaatori juhtimine ühe signaaliga.
    Kontrollige enne kasutamist:
    • juhitava sisendi tüüpi ja takistust;
    • Modbusi aadressiplaani ja RS485 topoloogiat;
    • kas on vaja OFF-asendit, kuivkontakti või mitme ventilaatori juhtimist.
    Oluline meeldetuletus: SPV-8-010-MF on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Kas on vaja 24 V toidet?
    Ei, toide 85–264 VAC, 50–60 Hz.
    Kuidas muuta Vmin / Vmax?
    Modbus RTU kaudu, nt CNVT-USB-RS485 muunduri ja Sentera 3SModbus programmiga.
    Mitu ventilaatorit saab ühendada?
    Nii palju, et sisendite kogutakistus oleks ≥ 1 kΩ.
    Kas seda saab kasutada ilma Modbusita?
    Jah, tehaseseadetega käsipotentsiomeetrina.

    Kuivkontaktiga potentsiomeeter mitmele EC-ventilaatorile | Sentera Controls | SPV-8-010-MF

    Sentera SPV-8-010-MF – 230 VAC potentsiomeeter mitmele EC-ventilaatorile Modbus RTU-ga: 85–264 VAC, 0-10 VDC väljund RL ≥ 1 kΩ, kuivkontakt 4 A, Vmin / Vmax Modbusi kaudu, IP44 / IP54.

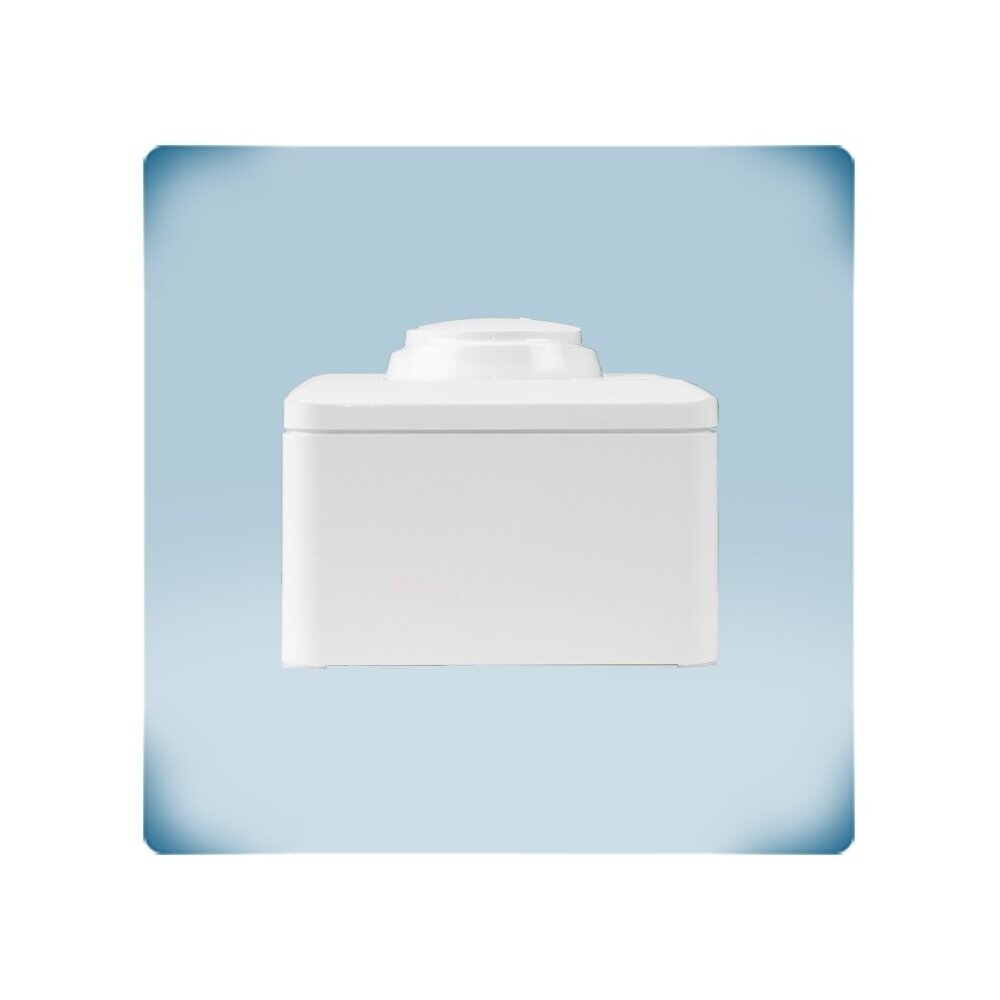

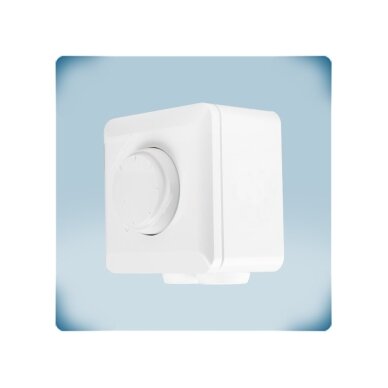

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
