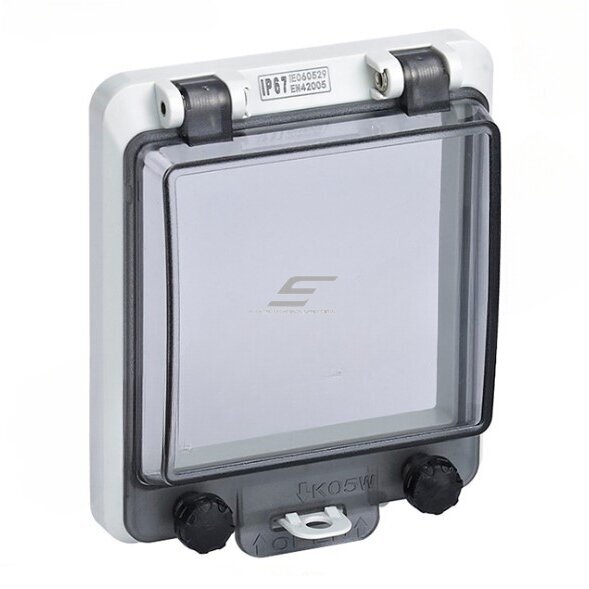

Läbipaistev ruudukujuline kaitseaken | 107×124×33 mm | IP67 | jaotuskilpidele | karpidele | NTL1086
Tootekood: NTL1086Hind 15.84 € KM-ga( 13.09 € KM-ta )Läbipaistev avatav ruudukujuline kaitseaken seadmetele, 107×124×33 mm, IP67. Paigaldatakse kilbi või karbi kaanes olevasse avasse.
-
Läbipaistev ruudukujuline kaitseaken | 107×124×33 mm | IP67 | jaotuskilpidele | karpidele | NTL1086
NTL1086 on läbipaistev avatav aken, mis paigaldatakse elektrijaotuskilbi, karbi või juhtkilbi kaanes olevasse avasse. Selle kaudu on näha akna taga oleva seadme esipaneel – arvesti, mõõdik, termostaat, nupud või indikaatorid – ning kaane tõstmisel saab seadet juhtida kogu kilpi avamata.
Põhimõte:
Õues või niiskes ruumis kilbi avamine iga kord, kui on vaja arvesti või kontrolleri näitu vaadata, on nii risk kui ka ebamugavus. Aken võimaldab seadmeid näha ja juhtida, suletud kaas IP67 kaitseklassiga kaitseb neid aga tolmu ja vee eest.Kuju
ruudukujuline akenMõõtmed
107×124×33 mmKaitseklass
IP67Kaas
läbipaistev PC, avatavTööpõhimõte
Kilbi või karbi kaanesse lõigatakse ava, kuhu paigaldatakse ja kinnitatakse akna raam. Seade paigutatakse kilpi nii, et selle esipaneel jääks akna alasse.
Läbipaistev polükarbonaatkaas võimaldab igal ajal näha seadmete olekut: mida näitab arvesti või seadme ekraan, kas indikaatorid põlevad.
Kui on vaja seadet juhtida, vabastatakse fiksaator ja tõstetakse kaas üles. Pärast kaane sulgemist ja fikseerimist taastub tihedus.
Miks valida NTL1086?
Välis- või niiske ruumi kilp muutub sama mugavaks kui sisekilp – seadmeid näete ja juhite, need jäävad kaitstuks ning kilpi ennast ei avata asjata.Tehnilised andmed
Toote tüüp Läbipaistev avatav ruudukujuline kaitseaken seadmetele Kood NTL1086 Kuju Ruudukujuline Välismõõtmed 107×124×33 mm Kaitseklass IP67 (korrektsel paigaldusel, kaas suletud) Kaane materjal Läbipaistev polükarbonaat (PC) Kaane tüüp Avatav, fiksaatoriga Paigaldus Kilbi, karbi või kapi kaanes / seinas olevasse avasse Vastavus CE, RoHS Seeria NTL – moodulseadmetele on saadaval ka 2–18 mooduli aknad Põhifunktsioonid
- Nähtavad seadmed – seadme näite ja olekut saab kontrollida kilpi avamata.
- Kiire ligipääs – kaane tõstmisel on ligipääs seadmete hoobadele ja nuppudele.
- IP67 kaitse – suletud kaas kaitseb seadmeid tolmu ja vee eest.
- Läbipaistev polükarbonaat – tugev ja selge materjal, mis ei varja näite.
- Kilbi tiheduse säilitamine – kilpi ei avata asjata, seega satub sisse vähem niiskust ja mustust.
- Korralik välimus – seade on nähtav, kuid kaitstud ühe akna taga.
Kus kasutatakse?
- Välisjaotuskilbid majade juures, õuedes, postidel
- Hermeetilised karbid elektriautode laadimise, õuevalgustuse ja väravaautomaatika ahelatele
- Päikeseelektrijaamade vahelduvvoolu (AC) kilbid
- Niisked ruumid: keldrid, katlamajad, pumbajaamad, saunad
- Kõrvalhooned, farmid, laod
- Tööstuslikud juhtkilbid ja ehitusplatsi kilbid
Kasutus vastavalt vajadusele
Elektrikule.
Hermeetilisest karbist saab nähtavate ja ligipääsetavate seadmetega jaotuskilbi – ilma spetsiaalse uksega korpuseta.Maja või talu omanikule.
Välikilbi arvesti või kontrolleri näitu näete kilpi avamata, ka vihmaga.Kilbitootjale.
Koos NTL seeria moodulakendega (2–18 moodulit) saab komplekteerida kogu välikilbi.Praktiline näide
Kui välikilpi on paigaldatud arvesti või temperatuuriregulaator, tuleks iga näidu kontrollimiseks kaas lahti keerata ja riskida, et sisse satub vett. NTL1086 korral on näidud kohe nähtavad ning seadet saab kaant tõstes mõne sekundiga juhtida.Plussid
- Seadmed nähtavad kilpi avamata
- Kiire ligipääs seadme juhtimisele
- IP67 kaitse suletud kaanega
- Läbipaistev PC kaas
- Sobib hermeetilistele karpidele ja kappidele
- Sobib ruudukujulistele seadmetele
Miinused / piirangud
- Korpusesse tuleb lõigata ava – lisatöö paigaldamisel
- IP67 säilib ainult täpse ava ja suletud kaane korral
- Seade peab olema aknaga täpselt joondatud
- Joondage seade nii, et selle nupud või regulaatorid ei toetuks vastu kaant.
Ohutus- ja paigaldusjuhised
- Enne ava lõikamist kontrollige selle täpseid mõõtmeid toote järgi.
- Ava peab olema sile, ilma pragude ja murdudeta, muidu kannatab tihedus.
- Joondage seade nii, et selle nupud või nupud-käepidemed ei toetuks vastu kaant.
- Pärast paigaldust kontrollige, et kaas sulgub ja fikseerub vabalt.
- Tehke elektritöid ainult pinge väljalülitatud olekus.
- Ärge sulgege kaant, kui selle ja raami vahel on juhtmeid või võõrkehi.
Kiirvaliku juhend
ruudukujuline107×124×33 mmIP67läbipaistev PC kaasSobib, kui on vaja:- näha ja juhtida seadet õues või niiskes keskkonnas;
- muuta hermeetiline karp mugavaks jaotuskilbiks;
- säilitada kilbi tihedus seadmete sagedasel kontrollimisel.
Kontrollige enne kasutamist:- kas seadme esipaneel mahub aknasse (moodulseadmetele on saadaval 2–18 mooduli aknad);
- kas 107×124 mm aken mahub korpuse kaanesse;
- kas seadme saab paigutada täpselt akna taha.
Oluline meeldetuletus: aken ei ole kilp ise – see vajab korpust, kuhu see paigaldatakse, ja tihedus sõltub ava täpsusest.KKK
Milliste seadmete jaoks aken on?
Ruudukujuliste seadmete jaoks, nt arvestid, mõõdikud, termostaadid või juhtpuldid.Kas seadet saab juhtida kilpi avamata?
Jah, akna kaane tõstmisel on ligipääs seadme nuppudele.Kas sobib välitingimustesse?
Jah, IP67 klass on mõeldud välis- ja niiskele keskkonnale, kui aken on õigesti paigaldatud.Kuhu aken paigaldatakse?
Jaotuskilbi, hermeetilise karbi või kapi kaanes olevasse avasse.Kas on muid suurusi?
Jah, moodulseadmetele on NTL seerias 2–18 mooduli aknad.Millised on akna mõõtmed?
107×124 mm, sügavus 33 mm.Läbipaistev ruudukujuline kaitseaken IP67 NTL1086
Avatav läbipaistev ruudukujuline polükarbonaataken seadmetele, 107×124×33 mm, IP67 – paigaldatakse kilbi või hermeetilise karbi kaanesse, et arvestid ja kontrollerid oleksid nähtavad ja ligipääsetavad kilpi avamata.
Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.See toode on märgistatud CE-märgisega, mis kinnitab vastavust kõikidele kehtivatele Euroopa Liidu direktiividele ja määrustele. CE-märgis ei ole pelgalt formaalsus – see on oluline kvaliteedi ja ohutuse näitaja, mis tagab, et toode on nõuetekohaselt hinnatud, testitud ja ohutult kasutatav kogu EL turul.
CE-sertifikaat tähendab, et toodet on hinnatud järgmiste põhikriteeriumide alusel:
Ohutusnõuded – tagab, et toode ei kujuta ohtu kasutajale ega keskkonnale
Elektromagnetiline ühilduvus (EMC) – seade ei häiri teiste seadmete tööd ja on vastupidav välistele häiretele
Keskkonnastandardid – vastab kehtivatele ökoloogilistele ja materjalikasutuse nõuetele
Töökindlus – toode sobib pikaajaliseks kasutamiseks vastavalt ettenähtud otstarbeleCE-märgis võimaldab:
toodet seaduslikult tarnida ja kasutada kõigis Euroopa Liidu riikides
tagada kõrge kvaliteedi ja ohutuse taseme
kasutada toodet nii koduses, ärilises kui ka tööstuslikus keskkonnasCE-märgis on tootja vastutusdeklaratsioon, mis kinnitab, et toode vastab kõikidele kehtivatele standarditele ja EL õigusaktidele.
Mida see tähendab teile kui ostjale?
Ohutu kasutamine igapäevases tegevuses
Usaldusväärne töö ja väiksem rikete oht
Vastavus EL normidele ja nõuetele
Sobivus professionaalseteks lahendusteks
