  •   Laboratoorne Rogowski mähise integraator | Kõrge täpsus | 1000 A | 50 mV/kA | 0–10 V / 333 mV | Vahelduvvoolu mõõtmiseks | S1.1

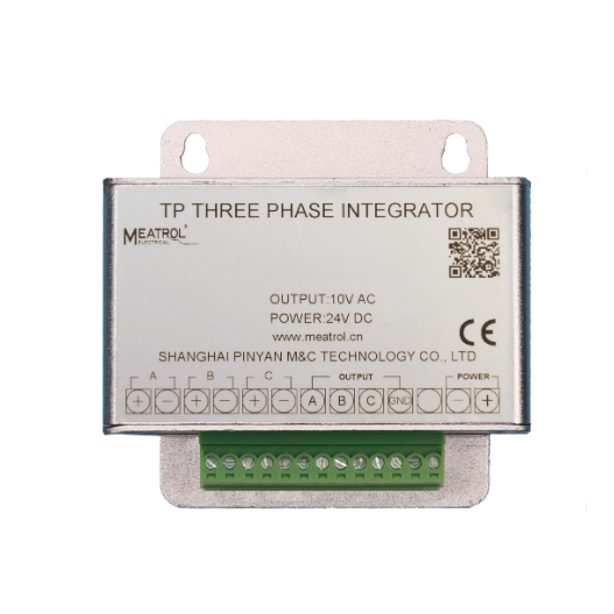

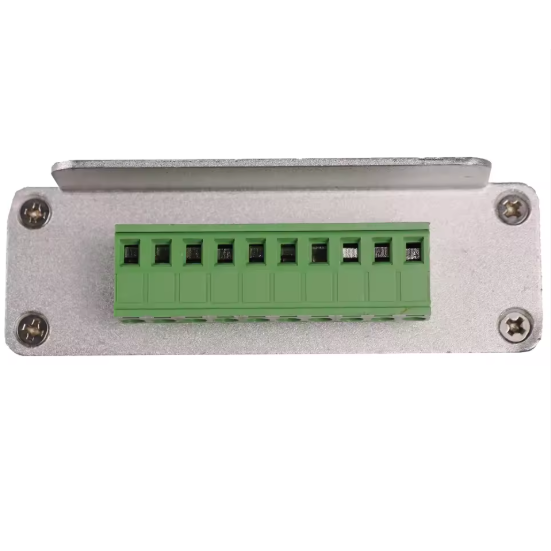

      Laboratoorne Rogowski mähise integraator | Kõrge täpsus | 1000 A | 50 mV/kA | 0–10 V / 333 mV | Vahelduvvoolu mõõtmiseks | S1.1 1

    Laboratoorne Rogowski mähise integraator | Kõrge täpsus | 1000 A | 50 mV/kA | 0–10 V / 333 mV | Vahelduvvoolu mõõtmiseks | S1.1

    Tootekood: ESS1.12
    Küsi
    Hind 653.40 € KM-ga
    ( 540.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Laboriklassi kõrgtäpsusega Rogowski mähise integraator, mis on mõeldud vahelduvvoolu (AC) täpseks mõõtmiseks. See mudel on suunatud mõõtelaboritele, katsestendidele, R&D-projektidele ja kõrgete nõudmistega insenerisüsteemidele, kus kõige olulisemad on täpsus, stabiilsus ja korratavus. Integraatori eesmärk on Rogowski mähise signaali integreerimine ja selle teisendamine standardsesse analoogväljundisse, mis sobib mõõte-, analüüsi- või andmekogumisseadmetele. Tänu ±0,2% täpsusele ja laiale sagedusvahemikule taasesitab integraator usaldusväärselt nii põhilise võrgusignaali kui ka kõrgemad harmoonikud.

  • Info

    Tehnilised andmed

    Tüüp: Laboriklassi Rogowski mähise integraator (kõrge täpsusega)
    Mudel: S1.1
    Nimisisendvool: 1000 A
    Väljundsignaal: 0–10 V AC või 333 mV RMS
    Mähise ülekandetegur: 50 mV/kA
    Mõõtetäpsus: ±0,2 %
    Sagedusriba: 5 Hz – 20 kHz
    Toide: 4–12 V DC (vaikimisi) või 24 V DC
    Mõõtetüüp: Ainult vahelduvvool (AC)
    Konstruktsiooniline märkus: Iga 100 A nimivoolu kohta on maksimaalne väljund 1 V
    Kasutus: Statsionaarne, labori / stendipaigaldus

    Funktsioonid

    Kõrge eraldusvõimega Rogowski signaali integreerimine
    Väga väike mõõteviga — sobib etalonmõõtmisteks
    Lai sagedusvahemik — harmoonikate ja dünaamiliste protsesside analüüsiks
    Paindlik konfiguratsioon vastavalt mähisele ja vooluvahemikule
    Stabiilne ja mürakindel analoogväljund

    Kasutus

    Inseneridele / R&D spetsialistidele: Prototüüpide testimiseks, võimsuselektroonika mõõtmisteks, muundurite ja inverterite analüüsiks.

    Mõõtelaboritele: Kõrgtäpse mõõteahela osana koos ostsilloskoopide ja andmekogumissüsteemidega.

    Tööstusinseneeriale (kõrged nõuded): Juhtudel, kus 4–20 mA või 0–10 V lahenduste täpsus ei ole piisav.

    Eelised

    Väga kõrge täpsus — ±0,2 %
    Laboriklass — stabiilsed ja korratavad tulemused
    Lai sagedusvahemik (kuni 20 kHz)
    Paindlik kasutamine erinevate Rogowski mähistega

    Puudused

    Fikseeritud nimivool
    Mõõdab ainult AC (DC ei toeta)
    Ei sobi DIN-liistule
    Vajab välist DC-toiteallikat

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
