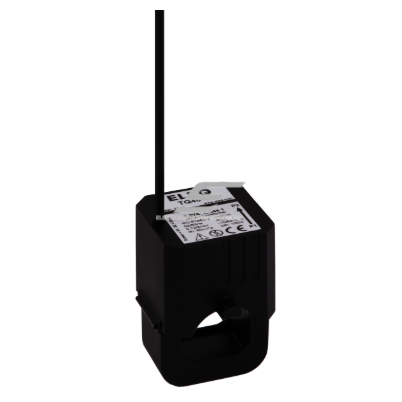

  •   Lahutatav voolutrafo 400/5A | 1VA | Klass 1 | IP20 | ELEQ TQ40-C
      Lahutatav voolutrafo 400/5A | 1VA | Klass 1 | IP20 | ELEQ TQ40-C 1
      Lahutatav voolutrafo 400/5A | 1VA | Klass 1 | IP20 | ELEQ TQ40-C 2

    Lahutatav voolutrafo 400/5A | 1VA | Klass 1 | IP20 | ELEQ TQ40-C

    Tootekood: 4Q4C62
    Küsi
    Hind 82.28 € KM-ga
    ( 68.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    ELEQ TQ40-C – kompaktne ja täpne avatava voolutrafoga, mis on loodud mugavaks ühendamiseks digitaalsete mõõtesüsteemidega. Selle konstruktsioon võimaldab kiiret ja ohutut paigaldust olemasolevate isoleeritud juhtmete ümber ilma koormust lahti ühendamata. Kõrge täpsusklass (1) tagab usaldusväärsed kWh mõõtmised, muutes selle mudeli sobivaks nii professionaalseks elektrienergia mõõtmiseks kui ka seadmete energiatarbimise jälgimiseks.

  • Info

    Tehnilised andmed
    Tüüp: Lahtivõetav (split-core) voolutrafo
    Tootja: ELEQ
    Mudel: TQ40-C
    Voolu ülekandearv: 400/5A
    Täpsusklass: 1 (vastavalt IEC 61869-2, kehtib 5–120% nimivoolust)
    Nimikoormus: 1 VA
    Kaitseklass: IP20
    Isolatsiooniklass: E (120 °C)
    Nimelisolatsioonipinge: 0,72/3/- kV
    Sagedus: 50/60 Hz
    Nimiline lühiajaline termiline vool: 60 × In / 1 s
    Pidev termiline vool: 100% In
    Ülepinge kategooria: CAT IV 600 V
    Töötemperatuur: –10 °C kuni +55 °C
    Suhteline niiskus: 5%–85% (kondensaadita)
    Paigaldustingimused: ainult isoleeritud primaarjuhtidele

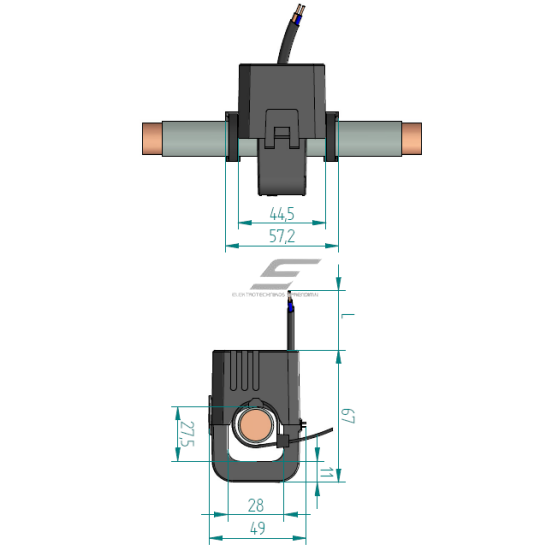

    Primaarava diameeter: kuni Ø 28 mm
    Sekundaarväljund: 5A, kaabel 0,5 m, ristlõige 1,5 mm²
    Kinnitus: kahe komplektis oleva kaablisidemega
    Tootekood: 4Q4C62

    Funktsioonid

    Täpne mõõtmine: Täpsusklass 1 sobib ideaalselt energiatarbimise arvestuseks ja analüütilisteks mõõtmisteks.

    Lihtne paigaldus: Lahtivõetav korpus võimaldab paigaldust ilma juhi toidet katkestamata.

    Usaldusväärne lukustus: Sulgemismehhanism “klõpsuga” tagab kindla kinnituse.

    Universaalsus: Sobib digitaalsetele mõõtesüsteemidele ja erinevatele elektrijuhtimisseadmetele.

    Kompaktne disain: Sobib piiratud paigaldusruumidesse.

    Ohutus: CAT IV 600 V ja IP20 kaitse, sobib siseruumides kasutamiseks isoleeritud juhtidega.

    Kasutusvaldkonnad

    Kodukasutajatele: Saab integreerida kodustesse energiaseiresüsteemidesse, et näha reaalset tarbimist ja optimeerida kulusid.

    Inseneridele: Suurepärane komponent energiamonitooringu projektides, elektrivõrkude koormuste analüüsimiseks ja tööstussüsteemide diagnostikaks.

    Elektripaigaldajatele: Võimaldab kiiresti paigaldada voolu mõõtmise ilma toidet katkestamata; mugav ja ohutu kasutada erineva diameetriga juhtmetega (kuni Ø 28 mm).

    Plussid

    Kõrge mõõtetäpsus (klass 1)

    Kiire ja lihtne paigaldus ilma toidet katkestamata

    Usaldusväärne lukustusmehhanism selge “klõpsuga”

    Kompaktne suurus, sobib piiratud ruumi korral

    Kaasas kinnitusrihmad

    Sertifitseeritud vastavalt IEC 61869-2

    Miinused

    Ei sobi välitingimustes kasutamiseks IP20 kaitseklassi tõttu

    Ainult isoleeritud juhtidele – ei tohi paigaldada isoleerimata pingestatud osadele

    Maksimaalne primaarava Ø 28 mm – ei sobi väga paksudele kaablitele

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
