  • Uus   LC1K kontaktor | 4P | 4NO kontakti | AC-1 20A | Kuni 440V | 230VAC mähis | Elektrimootoritele ja juhtimisahelatele
    Uus   LC1K kontaktor | 4P | 4NO kontakti | AC-1 20A | Kuni 440V | 230VAC mähis | Elektrimootoritele ja juhtimisahelatele 1

    LC1K kontaktor | 4P | 4NO kontakti | AC-1 20A | Kuni 440V | 230VAC mähis | Elektrimootoritele ja juhtimisahelatele

    Tootekood: LC1K09004P7
    Küsi
    Hind 19.99 € KM-ga
    ( 16.52 € KM-ta )
    Soovid teistsugust hinda? Paku oma!
    Kompaktne TeSys K seeria neljapooluseline kontaktor 4 normaalselt avatud kontaktiga (4NO), mis on ette nähtud elektriahelate sisse- ja väljalülitamiseks. Kontaktorit saab kasutada kuni 20 A AC-1 kategooria koormuste puhul pingel kuni 440 V AC ning juhtimiseks kasutatakse 230 V AC pooli.
  • Info

    LC1K kontaktor – 4P, 4NO, AC-1 20A, kuni 440V, 230VAC mähis

    Kompaktne TeSys K-seeria neljapooluseline kontaktor, millel on 4 normaalselt avatud kontakti (4NO), mis on mõeldud elektriahelate lülitamiseks. Kontaktor on mõeldud AC-1 kategooria koormustele kuni 20A voolutugevusel ja kuni 440V AC pingel, juhtimiseks kasutatakse 230VAC mähist.

    Peamine eesmärk:
    See kontaktor on mõeldud juhtudeks, kui on vaja juhtida nelja elektriahelat üheaegselt või lülitada neljapooluselist koormust usaldusväärselt 230VAC juhtsignaali abil. Tänu 4NO kontaktidele sobib see suurepäraselt kütte-, valgustus-, automaatika-, ventilatsiooni- ja muudesse AC-1 kategooria ahelatesse.
    Pooluste arv
    4P
    Kontaktide tüüp
    4NO / 4NA
    Nominaalvool AC-1
    20 A
    Mähise pinge
    230VAC

    Tööpõhimõte

    Kontaktor töötab elektromagnetilise mähise abil. Kui mähisele antakse 230VAC pinge, siis kontaktor aktiveerub ja sulgeb kõik neli normaalselt avatud kontakti. See võimaldab ühendatud koormusele toidet edastada.

    Kui juhtpinge mähiselt eemaldatakse, naaseb kontaktor oma algolekusse ja kõik neli kontakti avanevad. See võimaldab koormust ohutult ja mugavalt juhtida lüliti, relee, taimeri, PLC-kontrolleri, termostaadi või muu automaatikaseadme kaudu.

    Mida tähendavad 4P ja 4NO?
    4P tähendab, et kontaktoril on neli eraldi juhitavat poolust. 4NO (ingl. k. Normally Open) tähendab, et kõik neli kontakti on normaalselt avatud – pinge puudumisel mähises on need lahti, kuid mähise aktiveerumisel need sulguvad.

    Tehnilised parameetrid

    Tootesari TeSys K
    Mudel / kood LC1K09004P7
    Toote tüüp Elektromagnetiline kontaktor
    Pooluste arv 4P
    Peamiste kontaktide konfiguratsioon 4NO – neli normaalselt avatud kontakti
    Kasutuskategooria AC-1
    Nominaalvool AC-1 kategoorias 20 A
    Maksimaalne tööpinge Kuni 440V AC
    Mähise juhtpinge 230VAC
    Kaal 0,18 kg

    Kasutuskohad

    • Valgustuse juhtimissüsteemid – suuremate valgustusgruppide sisse- ja väljalülitamiseks.
    • Küttesüsteemid – elektriliste küttekehade või muude takistuslike koormuste juhtimiseks.
    • Ventilatsiooni- ja kliimasüsteemid – juht- ja toiteahelate jaoks, kui koormus vastab AC-1 kategooriale.
    • Automaatikakilbid – vahekontaktorina kontrolleri ja koormuse vahel.
    • Tööstuslikud ja kaubanduslikud elektripaigaldised – neljapooluseliseks ahelate juhtimiseks.
    • Hooneautomaatika – juhtimiseks taimerite, termostaatide, releeväljundite või PLC-süsteemide kaudu.

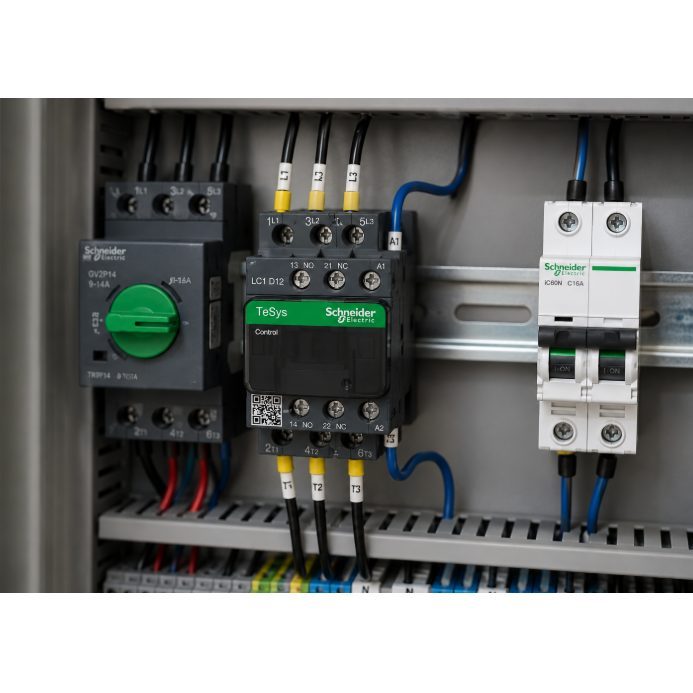

    Praktiline näide paigaldusest

    Näiteks võib kontaktorit kasutada automaatikakilbis nelja valgustus- või kütteahela sisselülitamiseks ühe juhtsignaaliga. Juhtlüliti, taimer, termostaat või PLC releeväljund annab 230VAC pinge kontaktori mähisele.

    Mähise aktiveerumisel sulguvad kõik neli NO-kontakti ja edastavad toite ühendatud koormusele. Juhtpinge katkestamisel kontaktid avanevad ja koormus lülitub välja.

    Kasutamine vastavalt vajadusele

    Elektrikule: kompaktne kontaktor automaatika- või jaotuskilpidesse, kui on vaja 230VAC mähisega neljapooluselist lülitusseadet.

    Insenerile / projekteerijale: sobiv lahendus valgustuse, kütte, ventilatsiooni või muude AC-1 koormuste juhtimiseks, kus on nõutud neli normaalselt avatud poolust.

    Automaatikaspetsialistile: kasutatav jõuahela juhtkontaktoritena, mille mähis aktiveerub 230VAC juhtväljundist, releest, taimerist või muudest juhtsignaalidest.

    Eelised

    • 4 normaalselt avatud kontakti – võimaldab korraga juhtida nelja ahelat.
    • 20A AC-1 kategoorias – sobib takistuslikele ja muudele AC-1 koormustele.
    • 230VAC mähis – mugav juhtimine standardsetest 230V automaatikaahelatest.
    • Kuni 440V AC – sobib erinevatele madalpinge süsteemidele.
    • Kompaktne korpus – mugav paigaldada elektri- ja automaatikakilpidesse.
    • TeSys K-seeria – professionaalseks kasutamiseks mõeldud tootesari.
    • Kerge kaal – vaid 0,18 kg.

    Puudused / piirangud

    • AC-1 20A väärtus kehtib kindla kasutuskategooria korral, seega tuleb enne teistsuguste koormuste ühendamist kontrollida tehnilisi andmeid.
    • 230VAC mähis – nõuab kindlat 230V vahelduvvoolu juhtsignaali.
    • 4NO kontaktid – puuduvad normaalselt suletud peamised kontaktid.
    • Mootorite juhtimiseks tuleb hinnata eraldi AC-3 kategooria voolutugevust ja konkreetse mootori parameetreid.
    • Lisatarvikud, kaitselülitid või abikontaktid võivad olla vajalikud sõltuvalt juhtimisskeemist.

    Ohutus- ja paigaldusjuhised

    Kontaktor on elektriline juhtseade, mistõttu tuleb selle valik ja ühendamine teha vastavalt koormustüübile, kasutuskategooriale, pingele, kaitseseadmetele ja juhtimisskeemile.

    • Paigaldustööd peab teostama kvalifitseeritud elektrik, järgides kehtivaid ohutusnõudeid.
    • Enne paigaldamist tuleb toide katkestada ja veenduda, et ahelas pole pinget.
    • Mähise pinge peab olema 230VAC – ärge ühendage vale juhtpingega.
    • 20A voolutugevus kehtib AC-1 kategooriale; induktiivkoormuste, mootorite või trafode puhul tuleb kontrollida tootja eriparameetreid.
    • Juhtmete ristlõige ja kaitseseadmed peavad vastama reaalsele koormusele ja paigaldustingimustele.
    • Kontaktor tuleb paigaldada sobivasse elektri- või automaatikakilpi, mis kaitseb seadet tolmu, niiskuse ja mehaaniliste mõjude eest.

    Kiirvaliku juhend

    See kontaktor on sobiv valik, kui vajate neljapooluselist kontaktorit nelja normaalselt avatud kontaktiga, 230VAC juhtmähisega ja 20A AC-1 voolutugevusega. See sobib valgustuse, kütte, automaatika ja muude sobivate ahelate juhtimiseks.

    Kontaktid
    4NO
    Poolused
    4P
    Nominaalvool
    20A AC-1
    Mähis
    230VAC
    Sobib, kui vajate:
    • nelja elektriahela üheaegset sisselülitamist;
    • 4P kontaktorit nelja NO-kontaktiga;
    • 230VAC juhtimismähist;
    • kontaktorit valgustus-, kütte- või automaatikaahelasse;
    • AC-1 koormust kuni 20A.
    Kontrollige enne paigaldamist:
    • kas juhtpinge on 230VAC;
    • kas vajate just nelja NO-kontakti;
    • kas koormus vastab AC-1 kategooriale;
    • kas kontaktori lubatud vool ja pinge on piisavad;
    • kas on vaja täiendavaid kaitsmeid või muid automaatikakomponente.
    Oluline märkus:
    Märgitud 20A voolutugevus kehtib AC-1 kategooriale. Kui kasutate kontaktorit mootori, trafo, ventilaatori või muu induktiivkoormuse juhtimiseks, tuleb valida seade vastavalt vastavale kasutuskategooriale ja konkreetsetele koormusparameetritele.

    KKK – korduma kippuvad küsimused

    Mida tähendab 4P kontaktor?
    4P tähendab, et kontaktoril on neli poolust, võimaldades üheaegselt juhtida nelja eraldiseisvat elektriahelat või sama süsteemi nelja faasijuhet.
    Mida tähendab 4NO?
    See tähendab, et kontaktoril on neli normaalselt avatud kontakti. Kui mähis ei saa toidet, on kõik kontaktid avatud. Mähise aktiveerumisel kõik neli kontakti sulguvad.
    Millist pinget vajab mähis?
    Selle mudeli mähis on mõeldud 230VAC juhtpingele.
    Kas kontaktorit saab kasutada valgustuse juhtimiseks?
    Jah, seda saab kasutada valgustusahelate juhtimiseks, kui koormusvool, pinge ja muud tingimused on kontaktori parameetrite piires.
    Kas see kontaktor sobib mootori juhtimiseks?
    Mootori juhtimiseks ei piisa ainult AC-1 20A parameetrist. Tuleb kontrollida kontaktori sobivust vastavalt AC-3 kategooriale, mootori võimsusele, pingele ja käivitustingimustele.
    Mida tähendab AC-1 kasutuskategooria?
    AC-1 kategooriat kasutatakse tavaliselt mitte-induktiivsetele või vähese induktiivsusega koormustele, näiteks elektrilistele küttekehadele või teatud tüüpi valgustusele.

    Kompaktne 4-pooluseline kontaktor automaatika- ja jõuahelate juhtimiseks

    See on praktiline elektromagnetiline kontaktor nelja normaalselt avatud kontaktiga, 230VAC mähisega ja 20A AC-1 koormustaluvusega. See võimaldab mugavalt juhtida nelja elektriahelat ühe juhtsignaaliga.

    Kontaktor sobib valgustus-, kütte-, automaatika- ja muudesse nõuetekohaselt valitud süsteemidesse, kus on oluline usaldusväärne kaugjuhtimine. Enne paigaldamist veenduge, et koormustüüp, voolutugevus ja kasutuskategooria on vastavuses.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
