LC1K minikontaktor | 3P | 12A | 5,5kW | 24VDC mähis | 1NO abikontakt | elektrimootoritele ja juhtimisahelatele

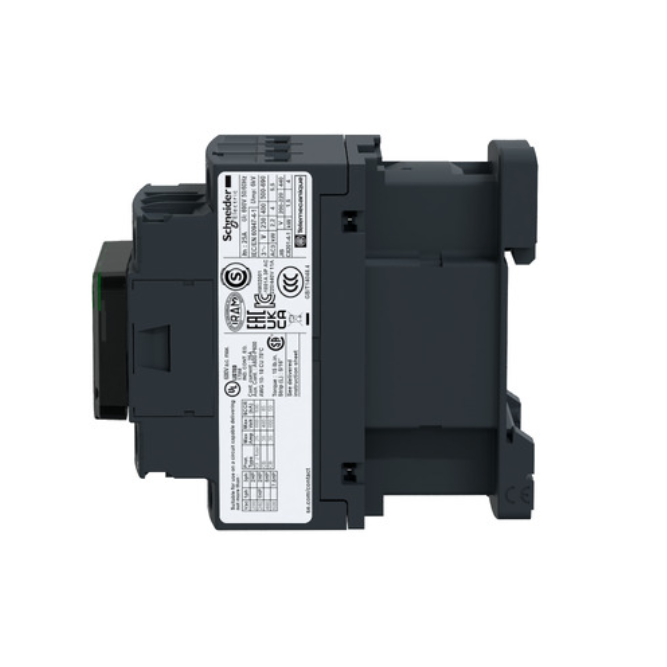

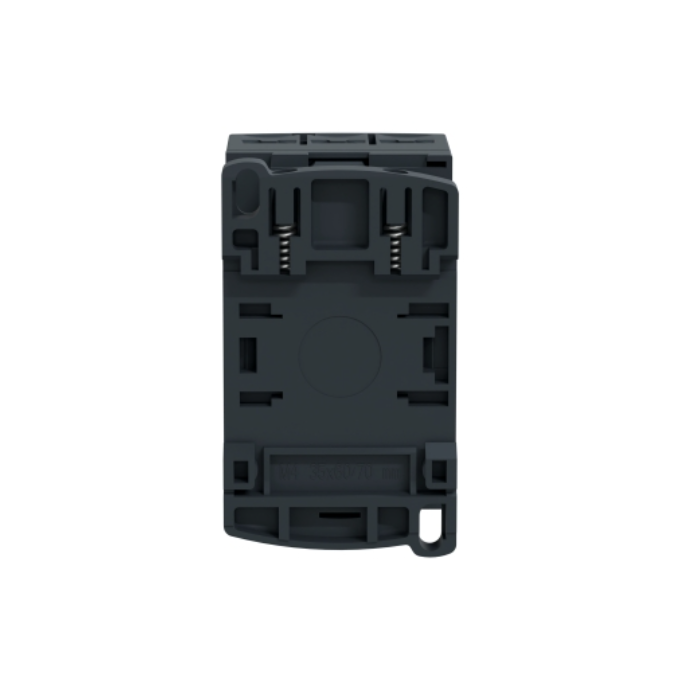

LC1K minikontaktor – 3P, 12A, 5,5kW, 24VDC mähis, 1NO abikontakt

Kompaktne kolmepooluseline elektromagnetiline kontaktor, mis on mõeldud elektriahelate, mootorite, valgustuse, kütte ja muude koormuste juhtimiseks. Kontaktoril on 3 põhipoolust, 12A nimivool, see sobib kuni 5,5kW koormustele ning sellel on 24VDC juhtimismähis ja 1NO normaalolekus avatud abikontakt, mis on mõeldud signaliseerimiseks, blokeerimiseks või juhtimisahelate jaoks.

• Elektrimootorite juhtimiseks – pumpadele, ventilaatoritele, kompressoritele, konveieritele ja muudele koormustele.
• Automaatikakilpides – kui kontaktorit juhitakse PLC, releede, nuppude või muude 24VDC juhtimissignaalide abil.
• Ventilatsiooni- ja küttesüsteemides – ventilaatorite, küttekehade, klapiajamite ja muude elektriseadmete ühendamiseks.
• Valgustuse juhtimiseks – suuremate valgustusgruppide automaatseks sisse- ja väljalülitamiseks.
• Tööstus- ja äriobjektides – tootmisruumides, töökodades, ladudes, tehnilistes ruumides ja infrastruktuuri objektides.

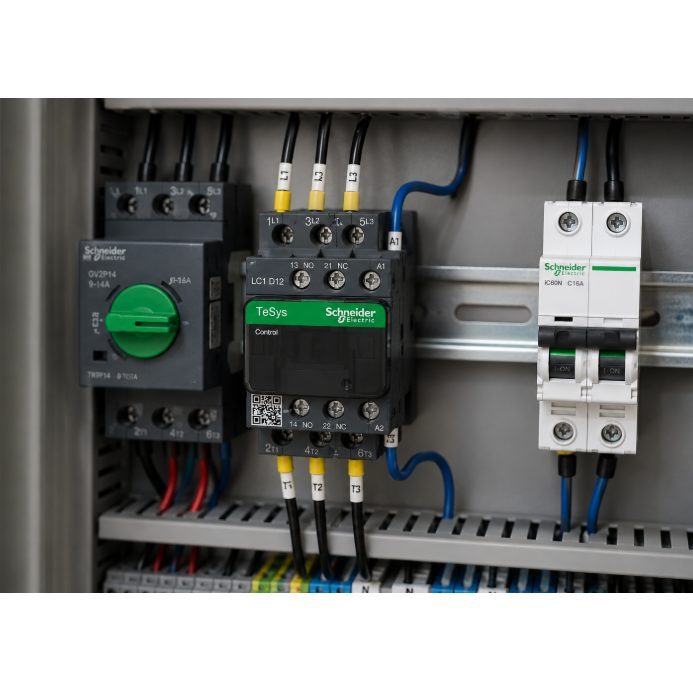

Näiteks paigaldatakse kontaktor automaatikakilpi kolmefaasilise ventilaatori või pumba juhtimiseks. Juhtimissignaal termostaadist, rõhureleest, PLC-kontrollerist või manuaalsest nupust antakse 24VDC mähisele. Kontaktor rakendub ja lülitab sisse põhikoormuse.

1NO abikontakti saab kasutada oleku näitamiseks, hoidmisahelaks või signaali edastamiseks teise juhtimisseadmesse. Näiteks võib see sisse lülitada rohelise märgutule, kui mootor töötab, või anda signaali PLC sisendisse.

Elektrikule: kompaktne kontaktor, mis sobib paigaldamiseks juhtimiskilpidesse, elektrikilpidesse ja erinevatesse automaatikasüsteemidesse. 24VDC mähis võimaldab kontaktorit hõlpsasti ühendada ohutu madalpinge juhtimisahelatega.

Automaatikaspetsialistile: sobib kasutamiseks koos PLC-de, programmeeritavate releede, andurite, taimerite ja muude seadmetega, millel on 24VDC väljundid või juhtimisahelad.

Insenerile / projekteerijale: võib kasutada väiksemate mootorite juhtimise, ventilatsiooni, pumpade, konveierite, valgustuse ja tehnoloogiliste seadmete elektriskeemide projekteerimisel.

Hooldustehnikule: praktiline valik olemasolevate juhtimiskilpide remontimisel või moderniseerimisel, kui on vaja 3P-kontaktor 24VDC mähise ja täiendava normaalolekus avatud kontaktiga.

Kontaktor tuleb paigaldada ja ühendada, järgides elektripaigaldise, juhtimisahelate ja konkreetse seadme tootja nõudeid.

• Paigalduse peab teostama kvalifitseeritud elektrik.
• Enne paigaldustöid tuleb toide välja lülitada ja kontrollida, et ahelas poleks pinget.
• Kontrollige mähise pinget – see mudel on mõeldud 24VDC juhtimisahela jaoks.
• Hinnake koormusvoolu ja võimsust – kontaktor tuleb valida vastavalt mootori või muu koormuse tegelikele töötingimustele.
• Mootorite kaitseks kasutage sobivat mootorikaitset, termoreleed, automaatkaitset või muud ette nähtud kaitsealahendust.
• Kontrollige põhi- ja abikontaktide ühendust enne süsteemi sisselülitamist.

Kiirvaliku juhend

See minikontaktor sobib, kui on vaja kompaktset 3P-kontaktorit, mida juhitakse 24VDC pingega ja mis on mõeldud kuni 12A koormustele ning kuni 5,5kW võimsusega mootoritele või muudele kolmefaasilistele seadmetele.

Kompaktne 24VDC kontaktor kolmefaasiliste koormuste usaldusväärseks juhtimiseks

See minikontaktor on praktiline lahendus automaatikakilpidesse, mootorite juhtimisahelatesse, pumpadele, ventilaatoritele, valgustusele ja muudele kolmefaasilistele koormustele, mis vajavad 24VDC juhtimist.

3 põhipoolust, 12A nimivool, kuni 5,5kW koormus, 24VDC mähis ja 1NO abikontakt võimaldavad kontaktorit kasutada nii lihtsates kui ka keerukamates signaliseerimis- ja automaatikaskeemides.
