  • Uus   LC1K minikontaktor | 3P | 6A | 2,2kW | 230VAC mähis | 1NO abikontakt | elektrimootoritele ja juhtimisahelatele
    Uus   LC1K minikontaktor | 3P | 6A | 2,2kW | 230VAC mähis | 1NO abikontakt | elektrimootoritele ja juhtimisahelatele 1

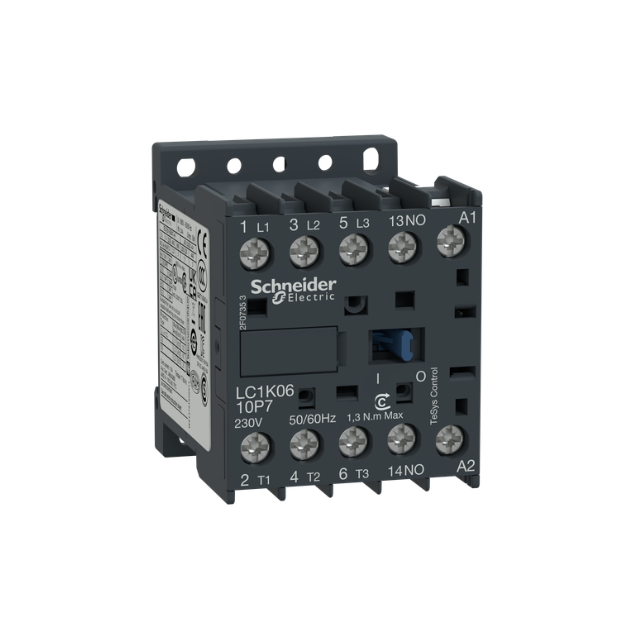

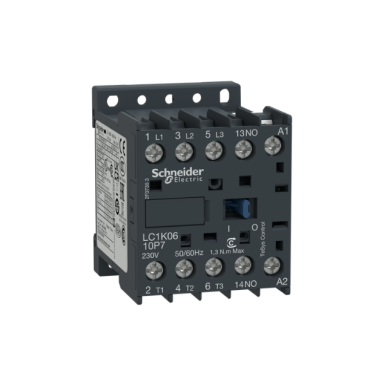

    LC1K minikontaktor | 3P | 6A | 2,2kW | 230VAC mähis | 1NO abikontakt | elektrimootoritele ja juhtimisahelatele

    Tootekood: LC1K0610P7
    Küsi
    Hind 18.92 € KM-ga
    ( 15.64 € KM-ta )
    Soovid teistsugust hinda? Paku oma!
    Minikontaktor on mõeldud elektrimootorite, ventilaatorite, pumpade, valgustuse, küttesüsteemide ja automaatikaahelate juhtimiseks. Kontaktoril on 3 poolust, nimivool 6A, võimsus 2,2kW, 230VAC juhtmähis ja 1 normaalselt avatud abikontakt. Tänu kompaktsele suurusele on seda mugav kasutada juhtimiskappides, väiksemates automaatikakilpides ja seadmete juhtimisahelates.
  • Info

    LC1K minikontaktor 3P 6A – 2,2kW, 230VAC mähis, 1NA abikontakt

    Minikontaktor, mis on mõeldud elektrimootorite, ventilaatorite, pumpade, valgustuse, kütte ja automaatikasüsteemide juhtimiseks. Kontaktoril on 3 poolust, 6A nimivool, 2,2kW võimsus, 230VAC juhtimismähis ja 1 normaalselt avatud (NA) abikontakt. Tänu oma kompaktsele suurusele on see mugav kasutamiseks juhtkilpides, väiksemates automaatikakilpides ja seadmete juhtimisahelates.

    Põhiidee:
    See minikontaktor on ette nähtud kolmefaasiliste vooluahelate sisse- ja väljalülitamiseks, kui juhtkilbis on vaja kompaktset, usaldusväärset ja lihtsalt paigaldatavat lahendust. 230VAC mähis võimaldab kontaktorit juhtida standardse juhtpingega ning 1NA abikontakti saab kasutada signalisatsiooniks, blokeerimiseks või juhtimisahela loogika jaoks.
    Pooluste arv
    3P
    Nimivool
    6 A
    Juhtimismähis
    230VAC
    Võimsus
    2,2 kW

    Tööpõhimõte

    Kontaktor töötab elektromagnetilisel põhimõttel. Kui 230VAC juhtimismähisele antakse pinge, loob mähis magnetvälja, mis tõmbab kontaktori mehhanismi ligi ja sulgeb peamised jõukontaktid. Nii lülitub sisse ühendatud koormus – näiteks elektrimootor, ventilaator, pump või muu vooluahel.

    Kui juhtimispinge mähiselt eemaldatakse, naaseb kontaktori mehhanism algasendisse ja jõukontaktid avanevad. Täiendavat 1NA kontakti saab kasutada kontaktori oleku indikaatorina, automaatikasüsteemi blokeerimiseks, signaali juhtimiseks või abiloogika jaoks juhtimisskeemis.

    Mille poolest on LC1K minikontaktor kasulik?
    LC1K-seeria minikontaktor on kompaktne lahendus olukordadeks, kus juhtkilbis napib ruumi, kuid on vaja usaldusväärselt juhtida kolmefaasilist koormust. See sobib väiksema ja keskmise võimsusega mootoritele, automaatikasõlmedele, ventilatsiooni-, valgustus- või abijuhtimissüsteemidele.

    Tehnilised parameetrid

    Toote tüüp Minikontaktor
    Tootekood LC1K0610P7
    Seeria / mudel LC1K
    Pooluste arv 3P
    Nimivool 6 A
    Võimsus 2,2 kW
    Juhtimismähise pinge 230VAC
    Peamised jõukontaktid 3 peamist kontakti kolmefaasilisele ahelale
    Abikontakt 1NA – 1 normaalselt avatud kontakt
    Kontaktori otstarve Elektrimootorite, valgustuse, kütte, ventilatsiooni ja automaatikasüsteemide juhtimine
    Paigalduskoht Elektri- ja juhtkilbid, automatikakarbid ja seadmete juhtimissüsteemid
    Konstruktsioon Kompaktne minikontaktori korpus
    Kaal 0,177 kg

    Kasutuskohad

    • Elektrimootorite juhtimine – väiksema ja keskmise võimsusega kolmefaasiliste mootorite sisse- ja väljalülitamiseks.
    • Ventilatsioonisüsteemid – ventilaatorite, õhu pealevoolu- või väljatõmbeseadmete juhtimiseks.
    • Pumpade juhtimisahelad – vee-, tsirkulatsiooni- või tehnoloogiliste pumpade sisselülitamiseks.
    • Valgustus- ja küttesüsteemid – kui koormust on vaja juhtida automaatikasignaali kaudu.
    • Automaatika- ja juhtkilbid – kompaktse täitelemendina PLC-de, releede või lülititega juhitavates ahelates.

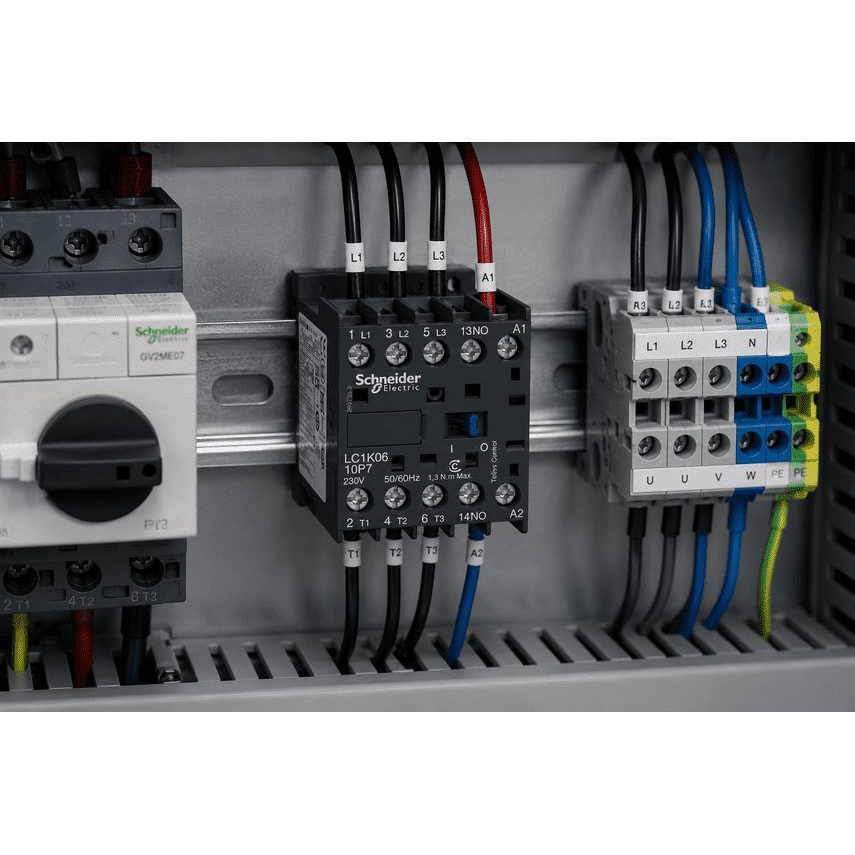

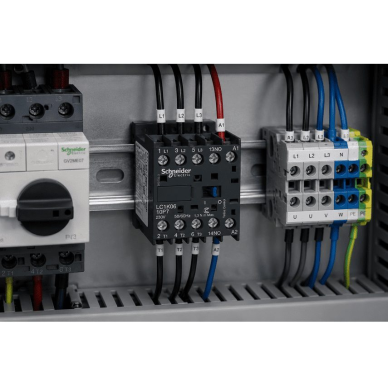

    Praktiline paigaldusnäide

    Näiteks paigaldatakse kontaktor juhtkilpi ja kasutatakse kolmefaasilise ventilaatori või pumba juhtimiseks. Juhtnupp, relee, ajarelee, rõhulüliti või automaatikakontroller annab 230VAC signaali kontaktori mähisele ning kontaktor lülitab sisse peamise jõuahela.

    1NA abikontakti saab kasutada märgutule, tööoleku signaali, blokeerimisahela või kontrolleri sisendi jaoks, et süsteem näeks, millal kontaktor on sisse lülitatud.

    Kasutamine vastavalt vajadusele

    Elektriku jaoks: mugav kontaktor elektri- ja automaatikakilpidesse paigaldamiseks. Kompaktne korpus aitab juhtkilbis ruumi kokku hoida.

    Inseneri / projekteerija jaoks: sobiv valik väikese võimsusega mootorite, ventilatsiooni, kütte, valgustuse või automaatika juhtimisahelate projekteerimisel, kui on vaja 230VAC juhtimismähisega 3P-kontaktorit.

    Seadmete hooldaja jaoks: saab kasutada vahetatava juhtelemendina seadmetes, kus on vaja kompaktset kolmefaasilise koormuse kontaktorit koos abikontaktiga signalisatsiooni või blokeerimise jaoks.

    Plussid

    • Kompaktne minikontaktori suurus – mugav paigaldada kitsastes oludes.
    • 3P jõukontaktid – sobib kolmefaasiliste ahelate juhtimiseks.
    • 6A nimivool – sobib paljude väiksemate juhtimisülesannete jaoks.
    • 2,2kW võimsus – praktiline lahendus elektrimootorite juhtimiseks.
    • 1NA abikontakt – saab kasutada signalisatsiooniks, näidikuteks või blokeerimiseks.
    • Väike kaal (0,177 kg) – mugav paigaldada ja komplekteerida kilpides.
    • Sobib automaatikasüsteemidele – juhitav nuppude, releekontaktide või kontrollerite kaudu.

    Miinused / piirangud

    • Ei sobi suurtele koormustele – 6A ja 2,2kW parameetreid ei tohi ületada.
    • Kontaktor ise ei kaitse mootorit – mootori kaitseks on vaja täiendavat kaitset, näiteks mootorikaitselülitit või termoreleed.
    • Vaja on õiget skeemi – hinnata tuleb koormuse tüüpi, käivitusvoolusid, juhtimispinget ja kaitsmeid.
    • Paigaldus peab toimuma elektri- või jaotuskilbis või vastavas kaitsekarbis vastavalt keskkonnatingimustele.

    Ohutus- ja paigaldusjuhised

    Kontaktor on elektriline juhtseade, seetõttu tuleb enne paigaldamist hinnata koormusvoolu, juhtimispinget, mootori võimsust, kaitseseadmeid, juhtmete ristlõiget ja paigalduskeskkonda.

    • Paigalduse peab teostama kvalifitseeritud elektrik, järgides elektriohutuse nõudeid.
    • Enne paigaldamist lülitage elekter välja ja kontrollige pingevabadust.
    • Nimivoolu ja võimsust ei tohi ületada – koormus peab vastama kontaktori parameetritele.
    • Juhtimismähise pinge peab olema 230VAC – vale pinge võib kontaktori rikkuda.
    • Mootorile on soovitatav täiendav ülekoormus- ja lühisekaitse.
    • Kontaktor tuleb paigaldada vastavasse elektri- või jaotuskilpi, mis vastab keskkonnatingimustele.

    Kiirvaliku juhend

    Minikontaktor sobib olukordadeks, kui vajate kompaktset 3-pooluselist kontaktorit, millel on 6A vool, 2,2kW võimsus, 230VAC juhtimismähis ja 1NA abikontakt. See on praktiline lahendus automaatikakilpidele, mootorite juhtimiseks, ventilatsiooni-, pumba-, valgustus- või kütteseadmetele.

    Kood
    LC1K0610P7
    Kontaktid
    3P + 1NA
    Mähis
    230VAC
    Vool / võimsus
    6A / 2,2kW
    Sobib, kui vajate:
    • kompaktset minikontaktorit juhtkilpi;
    • 3-pooluselist kontaktorit kolmefaasilisele ahelale;
    • 230VAC juhtimismähist;
    • 6A voolu ja 2,2kW võimsusega kontaktorit;
    • 1NA abikontakti signaalimiseks või blokeerimiseks.
    Kontrollige enne ostu:
    • kas vajate just 230VAC mähist;
    • kas koormusvool ei ületa 6A;
    • kas 2,2kW võimsus vastab teie mootorile või seadmele;
    • kas vajate 1NA abikontakti;
    • kas juhtimisskeem ühildub selle kontaktoriga.
    Oluline meeldetuletus:
    Kontaktor on ainult juhtelemendiks. See ei asenda kaitselülitit, sulavkaitset ega mootorikaitset. Lõplikus skeemis peab ette nägema nõuetekohase kaitse lühise, ülekoormuse ja muude rikete vastu.

    KKK – korduma kippuvad küsimused

    Milleks see minikontaktor mõeldud on?
    See on mõeldud elektrimootorite, pumpade, ventilaatorite, valgustuse, kütte- ja automaatikaseadmete sisse- ja väljalülitamiseks.
    Milline on kontaktori juhtimismähise pinge?
    Kontaktori mähise pinge on 230VAC. Enne paigaldamist veenduge, et juhtimisahel kasutab just seda pinget.
    Kas kontaktor sobib kolmefaasilisele mootorile?
    Jah, kontaktoril on 3 poolust ja seda saab kasutada kolmefaasilistes ahelates, kuid hinnata tuleb mootori võimsust, voolu, käivitustingimusi ja kaitsmeid.
    Mida tähendab 1NA?
    1NA tähendab ühte normaalselt avatud abikontakti. Seda saab kasutada signaalimiseks, blokeerimiseks või automaatika juhtimisloogikas.
    Kas kontaktor kaitseb mootorit ülekoormuse eest?
    Ei. Kontaktor ainult lülitab vooluahelat sisse ja välja. Mootori kaitseks tuleb kasutada täiendavat mootorikaitset, termoreleed, kaitselülitit või muud sobivat kaitseseadet.
    Kuhu kontaktor paigaldatakse?
    Tavaliselt paigaldatakse see elektri- või juhtkilpidesse, automatikakarpidesse või seadmete juhtimissüsteemidesse.

    Kompaktne 3P minikontaktor mootorite ja automaatikaseadmete jaoks

    Minikontaktor on praktiline valik, kui vajate kompaktset 3-pooluselist kontaktorit, millel on 6A nimivool, 2,2kW võimsus, 230VAC juhtimismähis ja 1NA abikontakt.

    Tänu väikesele suurusele, lihtsale paigaldusele ja laiale kasutusvaldkonnale sobib see kontaktor juhtkilpidesse, automaatikasüsteemidesse, ventilatsiooni-, pumba-, valgustus-, kütte- ja elektrimootorite juhtimisahelatesse, kus on oluline usaldusväärne lülitamine.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
