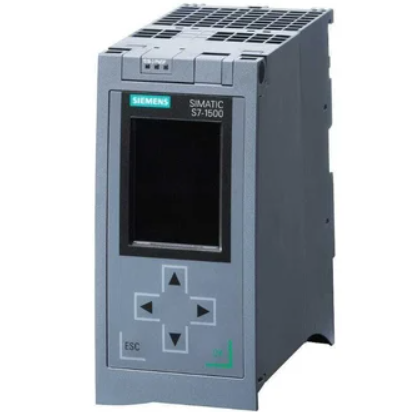

Loogikakontroller | programmeeritav | 24VDC | PROFINET | PROFIBUS | 6ES7516-3AP03-0AB0 Siemens

Tehnilised andmed

Mudel: CPU 1516-3 PN/DP | Kood: 6ES7516-3AP03-0AB0 | FW: V4.0 (uuendatav)
Töömälu: 2 MB (programm) + 7,5 MB (andmed) | Retentiivne ala: kuni 512 KB (laiendatav kuni 7,5 MB koos PS 60 W HF)
Mälukaart: 1× SIMATIC Memory Card (kuni 32 GB) – kohustuslik
Jõudlus: bittoperatsioonid ~6 ns | sõna – 7 ns | fikseeritud – 9 ns | ujukomaarv – 37 ns
Liidesed:
• PROFINET X1: IRT, 2-pordiga lüliti, IO Controller/Device, MRP/MRPD, sünkroonkell
• PROFINET X2: RT, IO Controller/Device
• PROFIBUS DP (X3, RS-485): DP Master, kuni 12 Mbit/s, sünkroonne/võrdsete intervallidega režiim

Võrk/IIoT: OPC UA server (DA, Method, A&C, RBAC) ja klient; avatud IE protokollid (TCP/UDP, ISO-on-TCP), HTTPS/Web server, LLDP, SNMP, DHCP/DNS, S7 side (TLS 1.3), PROFIenergy
Juhtimine/tehnoloogia: Motion Control (kuni 2400 ressurssi), PID_Compact / PID-3Step / PID-Temp, kõrgsageduslik loendamine, isokroonne režiim (IRT/DP)
OB/DB/FB/FC piirid: kuni 8000 objekti; DB kuni 7,5 MB (absol. adresseerimisega – kuni 64 KB), OB/FB/FC kuni 1 MB
I/O ruum: Sisendid 32 KB / Väljundid 32 KB; kuni 8192 moodulit/alammoodulit; kuni 64 jaotatud I/O süsteemi
Ühendused: kuni 256 (128 sisseehitatud liideste kaudu), 10 reserveeritud ES/HMI/Web; S7 marsruutimine
Diagnostika: 3200 kirje puhver (500 „power-fail-proof“), Trace (4× kuni 512 KB), SysLog

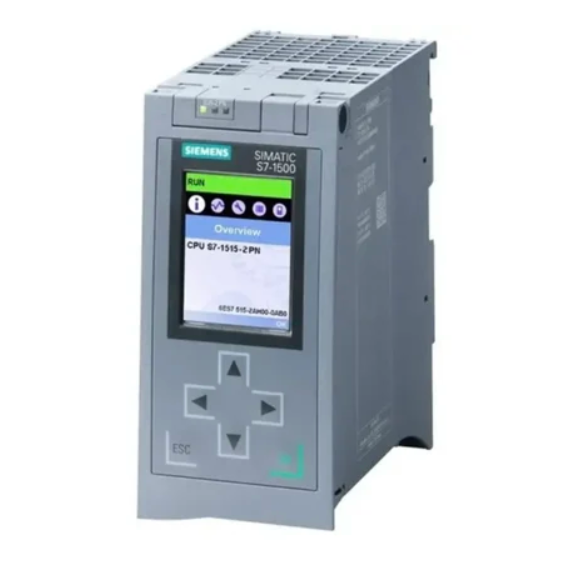

Ekraan/kontrollerid: 6,1 cm ekraan, 8 nuppu, 2 režiiminuppu (RUN/STOP)
Toide: 24 V DC (19,2…28,8 V), typ. 0,69 A (maks. 1,08 A), polaarsuse kaitse; energiavaru ~5 ms
Energia: siini kaudu 12 W; typ. kaod 4 W
Keskkond: −30…+60 °C (horis.), kuni 5000 m üle merepinna; IP kaitse vastavalt korpusele; Eco Profile/EPD andmed

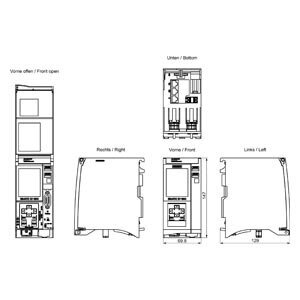

Mõõtmed/kaal: 70 × 147 × 129 mm; ~469 g
TIA Portal: alates V20 (FW V4.0) | ühilduv eelmiste 6ES7516-3AN02-0AB0 mudelitega (konfiguratsiooni ühilduvus)

Funktsioonid

Kiire tsükkel ja IRT/isokroonne režiim – deterministlik juhtimine sünkroonsete telgede ja kiirete liinide jaoks.

Integreeritud multiprotokolliline side – 2× PROFINET + PROFIBUS DP master, OPC UA (server/klient), Web/HTTPS.

Lai diagnostika ja trace – kiireks käivitamiseks, silumiseks, hoolduseks ja andmete analüüsiks.

Küberkaitse – Secure Boot, allkirjastatud FW, rollipõhine ligipääs, TLS 1.3, programmi kaitse.

Tehnoloogilised objektid – Motion Control, PID, kõrgsageduslik loendamine, kella sünkroniseerimine.

Meeskonnatöö insenerias – Team Engineering (kuni 8 ES korraga), reaalajas staatuse/kontrolli muutujad.

Plussid

Väga kõrge jõudlus (6 ns) ja deterministlik side (IRT/isokroonne).

Universaalne kommunikatsioon: 2× PN + 1× PB, OPC UA server/klient, HTTPS/Web.

Tugevad turvafunktsioonid ja ligipääsu kontroll (TLS, Secure Boot, RBAC).

Suurepärased diagnostika/trace vahendid – vähem seisakuid, kiirem käivitamine.

Laiendatavus ja ühilduvus SIMATIC ökosüsteemi ja TIA Portaliga.

Miinused

Kohustuslik SIMATIC Memory Card (eraldiseisev ost).

Hind kõrgem kui baasmudelitel – mõeldud keskmise/suurema keerukusega süsteemidele.

IRT/isokroonne režiim nõuab õiget PN seadmete valikut ja võrgu projekteerimist.
