LP2K reversiivne minikontaktor | 3P | 6A | 2,2 kW | 24VDC mähis | 1NO abikontakt | elektrimootoritele ja juhtimisahelatele

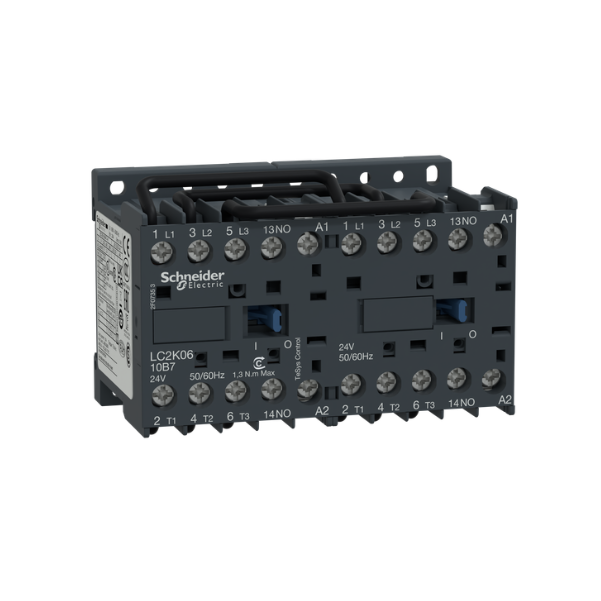

LP2K revers-minikontaktor – 3P, 6A, 2,2kW, 24VDC mähis, 1NO abikontakt

Revers-minikontaktor, mis on mõeldud kolmefaasiliste elektrimootorite pöörlemissuuna muutmiseks ning juht- ja automaatikasüsteemides kasutamiseks. Seade koosneb kahest omavahel ühendatud kontaktorist, mis võimaldavad turvaliselt ümber lülitada mootori faase ja valida mootori pöörlemissuunda (päri- või vastupäeva). Kontaktoril on 3 poolust, nimivool 6A, võimsus 2,2kW, 24VDC juhtmähis ja 1 normaalolekus avatud (NO) abikontakt.

• Mootori pöörlemissuuna muutmine – võimaldab lülitada kolmefaasilist mootorit töötama päri- või vastupäeva.
• Kolmefaasiliste mootorite juhtimine – ette nähtud 3-faasiliste elektrimootorite juhtimisahelate jaoks.
• 24VDC juhtmähis – sobib juhtimisskeemidele, kus kasutatakse 24VDC pinget.
• 1NO abikontakt – saab kasutada signalisatsiooni, hoideahela, PLC-sisendi või muu automatiseerimisfunktsiooni jaoks.
• Kompaktne formaat – mugav kasutamiseks väiksemates juhtimiskilpides, automaatikapaneelides ja seadmete juhtimissüsteemides.

• Automaatväravates ja tõkestites – avamis- ja sulgemismehhanismide juhtimiseks.
• Konveieritel – liikumissuuna muutmiseks vastavalt tootmisprotsessi vajadustele.
• Tõste- ja langetusmehhanismides – tõstukites, vintside, platvormide ja muude seadmete puhul.
• Tööpinkides ja töökodades – mehhanismidele, mis vajavad reversliikumist.
• Pumpade ja ventilaatorite juhtimissüsteemides – seal, kus on tehnoloogiliselt vajalik suuna muutmine.
• Tööstuslikes juhtimiskilpides – mootorite ja automaatikasüsteemide ahelates.

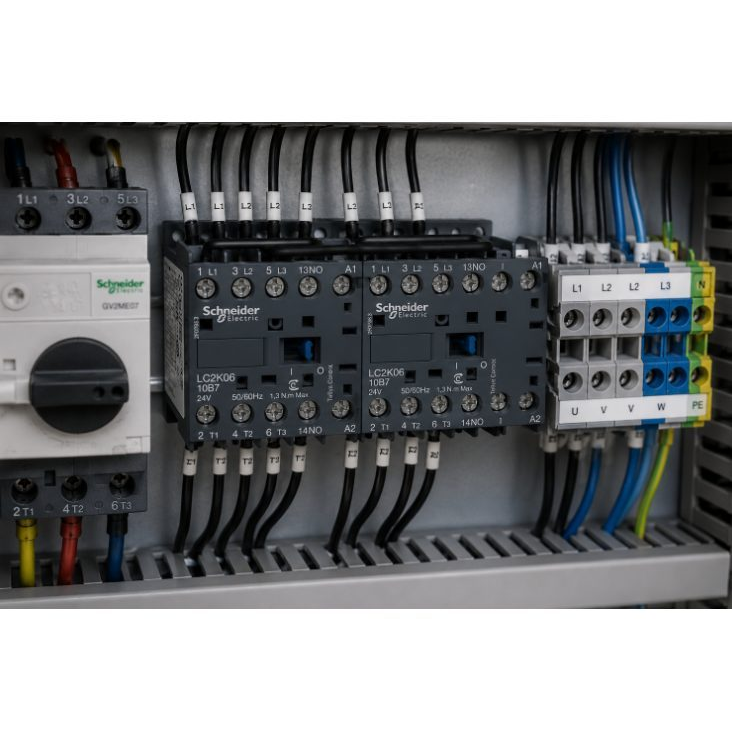

Näiteks saab revers-minikontaktorit kasutada väikese konveieri kolmefaasilise mootori juhtimiskilbis. Üks juhtnupp lülitab mootori tööle pärisuunas ja teine vastupidi. Kontaktori blokeerimissüsteem takistab mõlema suuna samaaegset sisselülitumist.

Täiendavat 1NO kontakti saab kasutada juhtlambi, PLC-sisendi või hoideahela jaoks, mis hoiab kontaktorit sisselülitatuna pärast juhtnupu vabastamist.

Elektrikule: kompaktne revers-kontaktor, mis sobib paigaldamiseks juhtimiskilpidesse ja seadmete automaatikaskeemidesse. Oluline on õigesti ühendada faasijärjestus, juhtmähis, blokeerimisahel ja mootorikaitse.

Insenerile / projekteerijale: sobiv lahendus väiksema võimsusega reversiivsete mootorijuhtimissüsteemide projekteerimisel. Kontaktorivalikul tuleb hinnata mootori võimsust, nimivoolu, käivitusolusid, koormuskategooriat ja juhtimispinget.

Tööstus- ja hooldusspetsialistile: saab kasutada tootmisseadmete, väravate, konveierite, tõstukite, ventilaatorite ja muude mehhanismide reversjuhtimiseks ning olemasolevate kontaktorisüsteemide remondiks.

Revers-kontaktor tuleb paigaldada ja ühendada vastavalt elektriskeemile, tootja dokumentatsioonile ja kehtivatele elektriohutusnõuetele. Valesti ühendatud revers-skeem võib põhjustada lühise, mootori kahjustuse või seadme rikke.

• Paigaldustööd peab teostama kvalifitseeritud elektrik.
• Enne paigaldamist tuleb toitepinge välja lülitada ja kontrollida, et ahelas ei oleks pinget.
• Kohustuslik on kasutada õiget mehaanilist või elektrilist blokeeringut, et mõlemad kontaktorid ei oleks korraga sisselülitatud.
• Mootoriahelas peab olema ette nähtud vastav kaitse ülekoormuse ja lühise eest.
• Enne kontaktori valimist tuleb kontrollida mootori nimivoolu, võimsust, võrgupinget ja koormuskategooriat.
• Juhtmähis tuleb ühendada ainult 24VDC juhtpingega.

Kiire valikujuhend

Revers-minikontaktor sobib juhul, kui on vaja kolmefaasilist elektrimootorit reversiivselt juhtida ja juhtimisskeemis kasutatakse 24VDC mähist. See on praktiline lahendus väiksematele mootoritele, väravamehhanismidele, konveieritele, tõsteseadmetele ja mitmesugustele automaatikasüsteemidele.

Kompaktne revers-kontaktor kolmefaasiliste mootorite juhtimiseks

Revers-minikontaktor on praktiline valik mootorijuhtimissüsteemidele, kus on vaja muuta pöörlemissuunda. See sobib väravatele, konveieritele, tõstukitele, tööpinkidele, ventilaatoritele ja muudele tööstusseadmetele.

Tänu 3-pooluselisele ehitusele, 6A nimivoolule, 2,2kW võimsusele, 24VDC mähisele ja 1NO abikontaktile saab seda mudelit mugavalt integreerida automaatika-, elektrimootori- ja juhtimiskilbisüsteemidesse.
