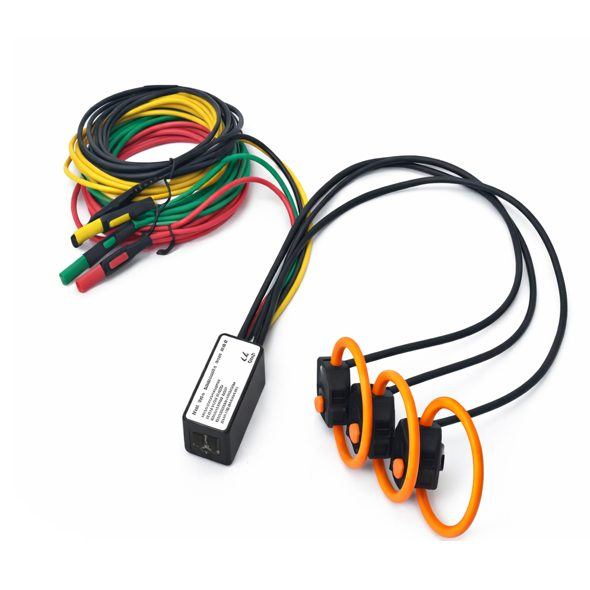

Mitmekanaliline kolmefaasiline nutikas energiamõõtur DIN-liistule | Rogowski mähisega | 6 tariifi | 5 V DC | Modbus RS485 | MC60-VC-GW30

Tehnilised andmed

Tüüp: Mitmekanaliline kolmefaasiline nutikas energiamõõtur
Paigaldus: DIN-liist
Side: MODBUS RS485
Toide: 5 V DC
Harmoonikate analüüs: kuni 50. harmoonikani
Tariifid: 6 tariifi
Andmelogija (sisemälu): puudub
Täpsusklass: Class 0.5S
Relee väljund: 1 elektromagnetiline relee
Sisendid: optoeraldatud
Isolatsioon: kuni 5 kVrms
Toetatud vooluandurid: Rogowski mähised 333 mV (kuni 500 kV)
Nimivool (valitav): 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
Voolukoefitsiendid: 50 mV/kA @50 Hz; 85 mV/kA @50 Hz; 100 mV/kA @50 Hz; 333 mV/kA @50/60 Hz
Mõõtmised: Vool; Pinge; Aktiiv-/reaktiiv-/näivvõimsus; Energia; Võimsustegur (cos φ); Harmoonikate analüüs; Koormus (Demand); Maks./Min. väärtused; Faasinurk; Tasakaalutus

Funktsioonid

Mitmekanaliline mõõtmine – mitme elektriahela jälgimine ühe seadmega
Kolmefaasiliste süsteemide analüüs detailsete võimsusparameetritega
Suurte voolude mõõtmine ilma juhtmeid katkestamata
Harmoonikate analüüs kuni 50. harmoonikani
MODBUS RS485 – lihtne integreerimine BMS-, SCADA- ja EMS-süsteemidesse
Relee väljund – signaalimiseks või juhtimiseks

Kasutusalad

Kodukasutaja / edasijõudnud kasutaja: Päikeseelektrijaamade, EV laadimisjaamade ja soojuspumpade energiaseire
Elektrik: Kiire DIN-paigaldus, töö ilma toite katkestamiseta, sobib vanade paigaldiste moderniseerimiseks
Insener / projekteerija: Täpsed Class 0.5S mõõtmised, energiakvaliteedi analüüs, lai vooluvahemik

Plussid

Komplektis Rogowski mähis ja kõik vajalikud kaablid
Väga lai vooluvahemik kuni 6000 A
Ei ole vaja elektriahelaid katkestada
Kõrge mõõtetäpsus (0.5S)
MODBUS RS485 – standardne tööstuslik side
Kompaktne DIN-paigaldus

Miinused

Puudub sisemine andmemälu
Vajab välist 5 V DC toidet
Eelkõige mõeldud tehnilistele kasutajatele, mitte “plug & play” lahendus
