Modulaarne alalisvoolu automaatlüliti päikesepaneelidele | 2P | 32 A | 1000 V DC | DIN | TAIXI E2P-DC1000V-32A

Name: Modulaarne alalisvoolu automaatlüliti päikesepaneelidele | 2P | 32 A | 1000 V DC | DIN | TAIXI E2P-DC1000V-32A
SKU: E2P-DC1000V-32A
Price: 25.8 EUR
Availability: InStock

Tootekood: E2P-DC1000V-32A

Küsi

Lisa võrdlusseEemalda võrdlusest Toodete võrdlemine (0)

Hind 25.80 € KM-ga

( 21.32 € KM-ta )

Soovid teistsugust hinda? Paku oma!

E2P-DC1000V-32A – kahepooluseline modulaarne alalisvoolu automaatlüliti 32 A, 1000 V DC, paigaldatakse DIN-liistule. Mõeldud päikeseelektrijaamade (PV) DC poole kaitseks – ühendatakse päikesepaneelide stringi ja inverteri või stringboksi vahele, et kaitsta juhte ja seadmestikku ülekoormuse ning lühise eest.

Info

Modulaarne alalisvoolu automaatlüliti päikesepaneelidele | 2P | 32 A | 1000 V DC | DIN | TAIXI E2P-DC1000V-32A

E2P-DC1000V-32A – kahepooluseline modulaarne alalisvoolu automaatlüliti 32 A, 1000 V DC, paigaldatakse DIN-liistule. Mõeldud päikeseelektrijaamade (PV) DC poole kaitseks – ühendatakse päikesepaneelide stringi ja inverteri või stringboksi vahele, et kaitsta juhte ja seadmestikku ülekoormuse ning lühise eest.

Põhimõte:
PV stringi pinge liigub suvel päevasel ajal pidevalt süsteemi maksimumi poole, ja lühise või isolatsioonirikke korral ei katke alalisvoolukaar 1000 V juures iseenesest, nagu vahelduvvoolu puhul. Tavaline AC automaat sellist ahelat ohutult välja ei lülita. E2P-DC1000V-32A on kahepooluseline aparaat, mis lülitab korraga välja mõlemad stringi juhtmed (+ ja –) ning on kohandatud alalisvoolukaare kustutamiseks kuni 1000 V DC juures, seega sobib ühe PV stringi peamiseks kaitseks ja käsitsi lülitiks.

Nimivool
32 A

Nimipinge
1000 V DC

Poolused
2P

Paigaldus
DIN-liist

Tööpõhimõte

Lüliti ühendatakse PV stringi ahelasse päikesepaneelide ja inverteri või stringboksi vahele, paigaldatakse standardsele DIN-liistule kilbis. Kuna aparaat on kahepooluseline, läbivad seda mõlemad stringi juhtmed – positiivne ja negatiivne – ning sisse/välja lülitushoob juhib mõlemat poolust korraga, tagades sellega ahela täieliku isoleerimise süsteemi hooldamisel.

Alalisvoolukaar ei katke erinevalt vahelduvvoolust iseenesest nullväärtuse juures, seega on selle kustutamiseks vaja pikemat teekonda ja sobivat konstruktsiooni. Kahepooluseline skeem võimaldab kaare jagada kaheks järjestikku ühendatud katkestuspunktiks, mis loob tingimused suurema pinge (kuni 1000 V DC) ohutuks väljalülitamiseks, kui üks poolus võimaldaks. Sel põhjusel on paigaldamisel oluline järgida aparaadi tootja määratud ühendussuunda.

Mis teeb E2P-DC1000V-32A kasulikuks?
See täidab kaks funktsiooni ühes korpuses – automaatse kaitse ülekoormuse ja lühise eest ning käsitsi DC lahklüliti. Ühe liigutusega saab ohutult isoleerida kogu PV stringi tehniliseks ülevaatuseks või inverteri hoolduseks, ning avarii korral rakendub aparaat iseseisvalt, ilma lisajuhtimise või toiteta.

Tehnilised andmed

Mudel	E2P-DC1000V-32A
Toote tüüp	Alalisvoolu automaatlüliti (DC MCB), mõeldud päikesepaneelidele
Pooluste arv	2P
Nimivool In	32 A
Nimipinge Ue	1000 V DC
Paigaldus	DIN-liist
Otstarve	Päikeseelektrijaamade (PV) DC ahelate kaitse
Kategooria	Kaitsvad alalisvoolu automaatlülitid päikesepaneelidele

Põhifunktsioonid

Ülekoormuskaitse – aparaat lülitab ahela välja, kui vool ületab pikemat aega 32 A.
Lühisekaitse – kiire väljalülitus järsu voolušoki korral stringis.
DC kaare kustutamine – konstruktsioon on kohandatud alalisvoolukaare jaoks kuni 1000 V DC, mitte AC aparaadi kohandus.
Kahepooluseline väljalülitus – ühe liigutusega isoleeritakse mõlemad stringi juhtmed (+ ja –).
DIN-paigaldus – mahub standardsesse PV- või jaotuskilpi ilma eraldi korpuseta.
Käsitsi lahklüliti – ohutu stringi väljalülitamine inverteri või stringboksi hoolduse ajal.

Kus kasutatakse?

Kodu päikeseelektrijaamade DC pool paneelide stringi ja inverteri vahel
Stringboksid mitme PV stringiga
DC generaatori ühenduskarbid päikeseelektrijaamades
Äri- ja tööstuslike päikeseelektrijaamade DC jaotuskilbid
Hübriid- ja võrguväliste päikesesüsteemide PV sisendid
Tehniliste ruumide kilbid, kus koondub mitme stringi DC lülitus
Inverteri DC sisendi kaitse ja väljalülitus hoolduseks

Kasutamine vastavalt vajadusele

Kodukasutajale.
Kui paigaldate kodu päikeseelektrijaama ühe või mitme PV stringiga – see lüliti on peamine DC kaitse paneelide ja inverteri vahel, ilma milleta ei ole soovitatav süsteemi kasutada.

Ettevõtetele ja tööstusele.
Ärilistes päikeseelektrijaamades mitme stringboksiga paigaldatakse igale stringile eraldi E2P-DC1000V-32A, mis võimaldab isoleerida üksiku stringi tehniliseks hoolduseks kogu süsteemi välja lülitamata.

Elektrikule / insenerile.
Valides kontrollige kolme asja: stringi lühisevool Isc koos varuteguriga ei ületa 32 A, süsteemi maksimaalne DC pinge ei ületa 1000 V, ja juhtmete ristlõige vastab 32 A nimivoolule. Ühenduse polaarsuse valige vastavalt aparaadi tootja juhendile.

Praktiline näide

Kui stringboksis ühendatakse mitu PV stringi, millest igaühe lühisevool Isc jääb umbes 11 A juurde, paigaldatakse igale stringile eraldi E2P-DC1000V-32A – 32 A nimivool annab piisava varu Isc ületamise eest ka suurenenud valgustuse korral. Kui üks paneel rikneb või stringis tekib isolatsioonikahjustus, lülitab lüliti välja ainult selle stringi, ülejäänud stringid jätkavad energia edastamist inverterisse.

Plussid

Tõeline DC aparaat – kohandatud alalisvoolukaarele kuni 1000 V DC, mitte ümberehitatud AC automaat.
Kahepooluseline täielik väljalülitus – ühe liigutusega isoleeritakse mõlemad stringi juhtmed.
Kompaktne DIN-lahendus – eraldi DC lüliti ja kaitsmeploki asemel.
Topeltotstarve – kaitse ja käsitsi lahklüliti ühes korpuses.
Taastatav – pärast rakendumist lülitatakse uuesti sisse, kaitset ei ole vaja vahetada.
Sobib enamikule PV stringidele – 32 A nimivool vastab standardsete paneelistringide Isc voolule.

Miinused / piirangud

Ainult 32 A – suurema vooluga stringidele või ühendatud ahelatele on vaja suurema nimivooluga mudelit.
Polariseeritud kahepooluseline aparaat – ühendussuund peab vastama tootja juhistele, et kaar oleks ohutult kustutatud.
Ametlikku TAIXI andmelehte sellele konkreetsele mudelile avalikult leida ei õnnestunud, seega katkestusvõimet (kA) ja töötemperatuuri kirjelduses ei ole märgitud – enne paigaldamist suure Isc vooluga süsteemi on soovitatav need andmed tarnijalt üle kontrollida.
Aparaat ei kaitse liigpinge eest – selleks on vaja eraldi liigpingepiirajat.
Puudub lekkevoolu (RCD) funktsioon – kui projekt seda nõuab, kasutatakse eraldi seadet.

Ohutus- ja paigaldusmärkused

Järgige aparaadi korpusele märgitud ühendussuunda ja polaarsust – see määrab kaare ohutu kustutamise.
PV paneelid genereerivad pinget isegi vähese valgustuse korral, seega töötage enne paigaldust vastavalt päikeseelektrijaamade ohutu töö korrale, mitte nagu võrgust lahutatud AC ahelaga.
Kasutage 32 A nimivoolule vastava ristlõikega DC juhtmeid ja sobivaid otsikuid.
Paigaldage võimalikult stringi alguse või stringboksi sisendi lähedale, et kaitsmata kaablilõik oleks võimalikult lühike.
Jätke kilpi aparaadi ümber piisavalt ruumi jahutuseks vastavalt kilbi projektile.
Pärast paigaldust ja esimest koormust kontrollige klemmide kinnitust.

Kiire valikujuhend

Nimivool
32 A

Nimipinge
1000 V DC

Poolused
2P

Paigaldus
DIN-liist

Sobib, kui on vaja:

kaitsta ja välja lülitada PV stringi vooluga kuni 32 A ja pingega kuni 1000 V DC;
ühe liigutusega välja lülitada mõlemad stringi juhtmed (+ ja –);
modulaarset DIN-lahendust stringboksis või PV kilbis.

Kontrollige enne kasutamist:

kas stringi lühisevool Isc koos varuteguriga ei ületa 32 A;
kas süsteemi maksimaalne DC pinge ei ületa 1000 V;
kas järgitakse tootja määratud ühendussuunda;
kas juhtmete ristlõige vastab 32 A nimivoolule.

Oluline meeldetuletus:
Lüliti kaitseb juhtmeid ja seadmestikku ülekoormuse ning lühise eest – see ei kaitse liigpinge eest ega asenda lekkevoolukaitset (RCD), kui süsteem seda vajab.

KKK

Kas sobib süsteemile pingega üle 1000 V DC?
Ei – nimipinge on 1000 V DC, suurema pinge jaoks on vaja teist aparaati.

Kas see lülitab mõlemad stringi juhtmed korraga välja?
Jah, see on kahepooluseline (2P) aparaat – sisse/välja lülitushoob juhib mõlemat poolust koos.

Millisele maksimaalsele stringi voolule see sobib?
Nimivool on 32 A; valides hinnake stringi Isc koos varuteguriga.

Kas seda saab kasutada vahelduvvoolu (AC) ahelas?
Ei, aparaat on mõeldud ainult alalisvoolule.

Kas on oluline, kuidas juhtmed ühendatakse?
Jah – ühendussuund peab vastama tootja juhistele, et DC kaar oleks ohutult kustutatud.

Kas see asendab inverteri sees olevat DC lülitit?
Tavaliselt kasutatakse seda lisa, eraldi stringi kaitse ja lahklülitina enne inverterit, mitte inverteri sisemise lüliti asendajana.

Modulaarne alalisvoolu automaatlüliti päikesepaneelidele | 2P

E2P-DC1000V-32A – kahepooluseline modulaarne alalisvoolu automaatlüliti 32 A, 1000 V DC, DIN-paigaldusega, mõeldud päikesepaneelide stringide kaitseks ja käsitsi väljalülitamiseks. Kasutatakse PV paneelide ja inverteri või stringboksi vahel kodu, äri- ja tööstuslikes päikeseelektrijaamades.

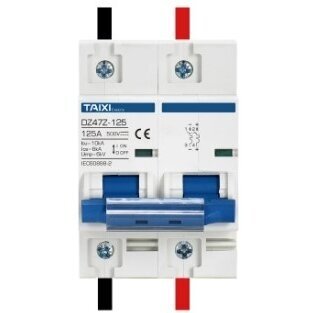

Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
