    Moodul-multifunktsionaalne elektrienergia arvesti | 3F | 1/5 A voolutrafode kaudu | 2 tariifi | RS485 Modbus | MID | DIN | Eastron SDM630MCT-2T

    Tootekood: SDM630MCT-2T
    Küsi
    Hind 144.72 € KM-ga
    ( 119.60 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    SDM630MCT-2T – kolmefaasiline mitmeotstarbeline energia arvesti DIN-liistule, mõeldud ühendamiseks standardsete 1 A või 5 A sekundaarvooluga voolutrafode kaudu, mille primaarvool jääb vahemikku 1 kuni 9999 A. Seade mõõdab kahesuunaliselt, omab kahe tariifi arvestust, RS485 Modbus RTU liidest ning on sertifitseeritud vastavalt MID nõuetele. Kasutatakse tööstuslikel sisenditel, päikeseelektrijaamades, ärihoonetes ja kortermajades, kus vool ületab otseühenduse võimalused.

  • Info

    Modulaarne multifunktsionaalne elektrienergia arvesti | 3F | 1/5 A voolutrafode kaudu | 2 tariifi | RS485 Modbus | MID | DIN | Eastron SDM630MCT-2T

    SDM630MCT-2T – kolmefaasiline mitmeotstarbeline energia arvesti DIN-liistule, mõeldud ühendamiseks standardsete 1 A või 5 A sekundaarvooluga voolutrafode kaudu, mille primaarvool jääb vahemikku 1 kuni 9999 A. Seade mõõdab kahesuunaliselt, omab kahe tariifi arvestust, RS485 Modbus RTU liidest ning on sertifitseeritud vastavalt MID nõuetele. Kasutatakse tööstuslikel sisenditel, päikeseelektrijaamades, ärihoonetes ja kortermajades, kus vool ületab otseühenduse võimalused.

    Põhimõte:
    Üle 100 A ei saa arvestit enam otse ühendada – vaja on voolutrafosid, ning enamikul olemasolevatest kilpidest on juba 1 A või 5 A sekundaarvooluga CT-d. SDM630MCT-2T töötab just nendega ja 0,5S klassi täpsusega, seega sobib ka väikese koormuse korral (käivitusvool alates 20 mA). Kaks tariifi ja kahesuunaline mõõtmine võimaldavad eraldi arvestada võrgust saadavat toidet ning generaatori või päikeseelektrijaama energiat, MID-sertifikaat aga lubab näite kasutada arveldamiseks.
    Voolusisend
    1 A / 5 A CT sekundaarvool, 1–9999 A CT primaarvool
    Pinge
    230 V L-N / 120 V L-N (80–120% Un)
    Side / tariifid
    RS485 Modbus RTU, 2 impulssväljundit, 2 tariifi
    Sertifikaat / paigaldus
    MID (2014/32/EL), EN 50470-3:2022; DIN-liist, 4 moodulit

    Tööpõhimõte

    Iga faasi primaarjuht läbib voolutrafo, mille sekundaarne 1 A või 5 A väljund ühendatakse arvesti voolulemmidesse. Seadistustes sisestatakse CT primaarvool (1–9999 A) ning, kui kasutatakse pingetrafosid, ka PT-tegur – arvesti arvutab näidud ise primaarväärtusteks ümber. Mõõdetakse RMS koos harmoonilistega skeemides 3P4W, 3P3W või 1P2W, aktiivenergiat registreeritakse 0,5S klassi täpsusega vastavalt standardile IEC 62053-22 (MID B ja C klass).

    Energiat summeeritakse eraldi impordi ja ekspordi suunas ning eraldi mõlema tariifi jaoks. Tariifi vahetatakse kas aja järgi või energiaallika järgi – näiteks võrgust saadav toide ühes registris, generaatori või päikeseelektrijaama energia teises. Andmed on kättesaadavad ekraanil, kahe impulssväljundi kaudu ja RS485 Modbus RTU kaudu (1200–38400 bps, kuni 1000 m, aadressid 1–247, vastus < 100 ms).

    Mis teeb SDM630MCT-2T kasulikuks?
    See võimaldab paigaldada olemasolevasse kilpi 5 A trafodega kaasaegse MID-arvesti ilma CT-sid vahetamata, ning Modbus-registrite kaudu saab BMS või PV-seiresüsteem pinged, voolud, võimsuse, võimsusteguri ja energianäidud mõlemas suunas. Kahe tariifi registrid võimaldavad täpselt jaotada kulusid erinevate allikate või ajavööndite vahel ilma lisaseadmeteta.

    Tehnilised andmed

    Mudel SDM630MCT-2T
    Toote tüüp Modulaarne multifunktsionaalne kolmefaasiline elektrienergia arvesti (1/5 A CT kaudu)
    Voolusisend 1 A / 5 A CT sekundaarvool, 1–9999 A CT primaarvool
    Pinge 230 V L-N / 120 V L-N (80–120% Un)
    Käivitus-/miinimumvool alates 20 mA / 0,25 A
    Mõõtmise tüüp RMS koos harmoonilistega (3P, 3P+N)
    Skeemid 3P4W / 3P3W / 1P2W
    Aktiivenergia klass 0,5S (IEC 62053-22), MID B ja C klass
    Reaktiivenergia klass 2. klass (IEC 62053-23)
    Täpsus U / I / võimsus / PF ± 0,5% / ± 0,5% / ± 1% / ± 1%
    Side / tariifid RS485 Modbus RTU, 2 impulssväljundit, 2 tariifi
    RS485 parameetrid 1200–38400 bps, kuni 1000 m, aadressid 1–247, vastus < 100 ms
    Toide AC/DC abitoide on vajalik
    Sertifikaat / paigaldus MID (2014/32/EL), EN 50470-3:2022; DIN-liist, 4 moodulit
    Laius 72 mm (4 moodulit)
    Muud sertifikaadid ETL (Intertek)

    Põhifunktsioonid

    • Mõõtmine 1/5 A CT kaudu – ühildub standardsete tööstuslike voolutrafodega kuni 9999 A primaarvooluga.
    • Kahesuunaline arvestus – eraldi registrid võrgust saadavale toitele ja generaatori või päikeseelektrijaama energiale.
    • Kaks tariifi – arvestus aja või energiaallika järgi.
    • 0,5S klassi täpsus – usaldusväärsed näidud isegi väikese koormuse korral, alates 20 mA.
    • RS485 Modbus RTU – integratsioon SCADA, BMS-i ja PV-seiresüsteemidega kuni 1000 m kaugusel.
    • Täielik parameetrite komplekt – aktiiv-, reaktiiv- ja näivvõimsus ning -energia, U, I, Hz, PF.

    Kus kasutatakse?

    • Tööstuslikud sisendid ja alajaamad olemasolevate 5 A voolutrafodega
    • Päikeseelektrijaamade sisendid – tootmise ja võrgust saadava toite eraldi arvestus
    • Diiselgeneraatorite ja reservtoiteallikate energia kontroll
    • Ärihooned – üürnike arveldusmõõtmine üle 100 A
    • Kortermajade ühissisendite tarbimise seire
    • Energia tasakaalustamise ja kulude jaotamise süsteemid

    Kasutamine vastavalt vajadusele

    Kodukasutajale.
    Kodu sisendile kuni 100 A on otstarbekam valida otseühendusega mudel (SDM630-MT). SDM630MCT-2T on mõistlik suure võimsusega talule või majapidamisele, kus sisendil on juba CT-d või kus tuleb eraldi arvestada generaatori energiat.
    Ettevõtetele ja tööstusele.
    See on standardlahendus sisendile üle 100 A: MID-vastavusega arvestus kulude jaotamiseks, kaks tariifi päeva-/öötariifi või võrgu/generaatori eristamiseks, Modbus-andmed energiajuhtimiseks.
    Elektrikule / insenerile.
    Kontrollige CT sekundaarvoolu (1 A või 5 A) ja täpsusklassi – arvestuseks peab CT klass olema vähemalt sama hea kui arvestil. Planeerige abitoide, RS485 siin ja Modbus-aadress; sisestage CT primaarvool ja PT-tegur seadistustesse enne plommimist.

    Praktiline näide

    Tootmisettevõtte sisendil 400 A on kilpi juba paigaldatud 400/5 A voolutrafod. Vana induktsioonarvesti asemele pannakse SDM630MCT-2T, seadistatakse primaarvool 400 A. Esimene tariif registreerib päevast tarbimist, teine öist, eksporditregister näitab, kui palju katusele paigaldatud 200 kW päikeseelektrijaam nädalavahetustel võrku tagasi annab. RS485 kaudu loeb EMS iga minuti järel võimsust ja piirab 350 kW lubatud piirile lähenedes ajutiselt kompressorite tööd.

    Plussid

    • MID-sertifikaat – näidud sobivad ametlikuks ja arveldusmõõtmiseks.
    • Standardsed CT-d – töötab kõikide 1 A / 5 A trafodega kuni 9999 A.
    • Kaks tariifi – paindlik kulude jaotus aja või allika järgi.
    • Kahesuunaline mõõtmine – sobib päikeseelektrijaamadele ja generaatoritele.
    • Kõrge täpsus – 0,5S klass, käivitusvool alates 20 mA.
    • Pikk siin – RS485 kuni 1000 m, vastus alla 100 ms.

    Miinused / piirangud

    • Vajalik on AC/DC abitoide – ilma selleta arvesti ei tööta.
    • Ei sobi otseühenduseks – vajalikud on voolutrafod, mis komplekti ei kuulu.
    • Ainult kaks tariifi – keerukamate tariifiskeemide jaoks on vaja 4 tariifiga mudelit.
    • Wi-Fi ega Ethernet puudub – kaugjälgimiseks on vaja RS485 võrku või muundurit.
    • Konfigureerimine (CT, PT, tariifid, Modbus) nõuab tehnilisi teadmisi.

    Ohutus- ja paigaldusmärkused

    • Ärge kunagi lahutage CT sekundaarahelat, kui primaarahelas voolab vool – lahtises sekundaarahelas tekib ohtlik pinge; kasutage lühistusklemme.
    • Kaitske pingemõõte- ja abitoiteahelaid eraldi väikevoolu kaitsmetega vastavalt tootja andmelehele.
    • Kontrollige CT suunda (P1 võrgu poole) ja faaside vastavust pingeklemmidega – viga avaldub negatiivse võimsuse või madala PF-na.
    • Arvestuseks kasutage vähemalt 0,5S klassi CT-sid; vastasel juhul ei realiseeru arvesti täpsus täielikult.
    • RS485 jaoks – varjestatud keerdpaarkaabel, terminaator mõlemas otsas, unikaalne aadress.
    • Kilp peab tagama sisetingimused; kaitseaste vastavalt tootja andmelehele.

    Kiire valikujuhend

    Voolusisend
    1 A / 5 A CT sekundaarvool, 1–9999 A CT primaarvool
    Pinge
    230 V L-N / 120 V L-N (80–120% Un)
    Side / tariifid
    RS485 Modbus RTU, 2 impulssväljundit, 2 tariifi
    Sertifikaat / paigaldus
    MID (2014/32/EL), EN 50470-3:2022; DIN-liist, 4 moodulit
    Sobib, kui on vaja:
    • MID-vastavusega arvestust sisendil üle 100 A olemasolevate 1 A / 5 A CT-de kaudu;
    • eraldi arvestada võrgu ning generaatori või päikeseelektrijaama energiat kahe tariifiga;
    • Modbus-andmeid SCADA, BMS-i või EMS-i jaoks.
    Kontrollige enne kasutamist:
    • kas CT sekundaarvool on 1 A või 5 A ja milline on primaarvool (kuni 9999 A);
    • kas on olemas AC/DC abitoiteallikas;
    • kas pinge vastab 230 V L-N (80–120% Un) või kasutatakse pingetrafosid;
    • kas kahest tariifist piisab.
    Oluline meeldetuletus:
    Arvesti registreerib, kuid ei kaitse – sisendi kaitse tagavad eraldi seadmed. Arveldusmõõtmiseks on oluline kogu ahel: MID-vastav arvesti, sobiva klassiga CT ja õigesti sisestatud tegur.

    KKK

    Mille poolest erineb see mudelist SDM630-MT?
    SDM630-MT ühendatakse otse kuni 100 A, SDM630MCT-2T aga 1/5 A voolutrafode kaudu, seega sobib igasugusele voolule kuni 9999 A.
    Kas sobib arveldamiseks tarnija või üürnikega?
    Jah, arvesti on sertifitseeritud vastavalt MID nõuetele (2014/32/EL) ja standardile EN 50470-3:2022.
    Kuidas toimivad kaks tariifi?
    Energiat kogutakse kahes eraldi registris – aja järgi (päev/öö) või allika järgi (võrk/generaator).
    Kas mõõdab päikeseelektrijaama eksporti?
    Jah, import ja eksport registreeritakse eraldi, mõõtmine on kahesuunaline.
    Kas on vaja eraldi toidet?
    Jah, AC/DC abitoide on kohustuslik.
    Millise kauguseni RS485 töötab?
    Kuni 1000 m, kiirusel 1200–38400 bps, aadressid 1–247.

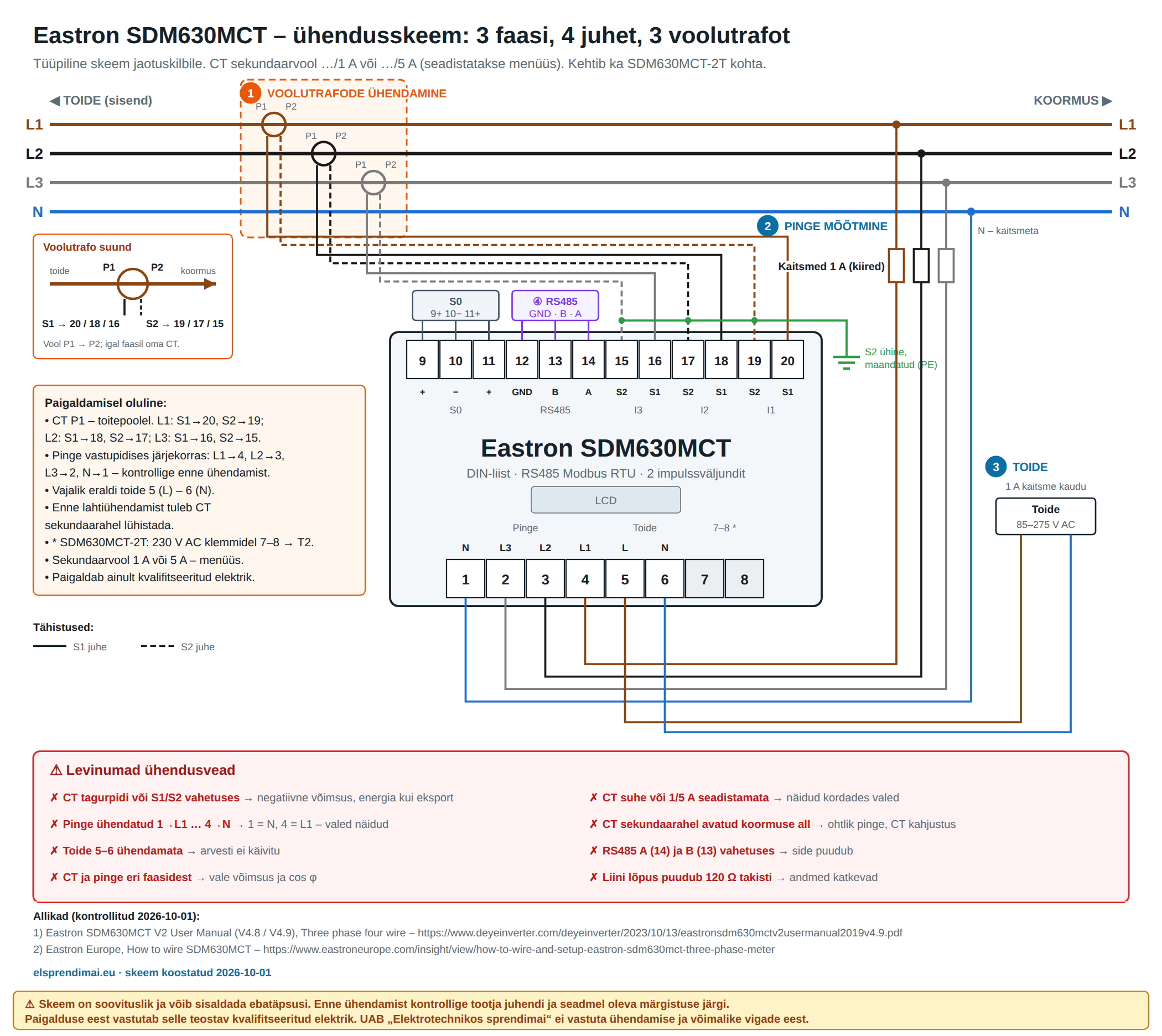

    Ühendusskeem voolutrafode kaudu

    Eastron SDM630MCT – ühendusskeem voolutrafode kaudu, 3 faasi 4 juhet

    Klõpsake skeemil, et see suuremana avada. Tähistatud: ① voolutrafode ühendamine, ② pinge mõõtmine, ③ toide, ④ RS485.

    ⚠ Skeem on soovituslik ja võib sisaldada ebatäpsusi. Enne ühendamist kontrollige tootja juhendi ja seadmel oleva märgistuse järgi.
    Paigalduse eest vastutab selle teostav kvalifitseeritud elektrik. UAB „Elektrotechnikos sprendimai“ ei vastuta ühendamise ja võimalike vigade eest.

    Levinumad ühendusvead

    • CT tagurpidi või S1/S2 vahetuses – negatiivne võimsus, energia kui eksport.
    • Pinge ühendatud 1→L1 … 4→N – 1 = N, 4 = L1 – valed näidud.
    • Toide 5–6 ühendamata – arvesti ei käivitu.
    • CT ja pinge eri faasidest – vale võimsus ja cos φ.
    • CT suhe või 1/5 A seadistamata – näidud kordades valed.
    • CT sekundaarahel avatud koormuse all – ohtlik pinge, CT kahjustus.
    • RS485 A (14) ja B (13) vahetuses – side puudub.
    • Liini lõpus puudub 120 Ω takisti – andmed katkevad.

    Dokumendid ja allikad

    Skeem on koostatud 2026-10-01 tootja juhendi alusel. See on informatiivne – paigaldamisel järgige tootja juhendit ja kehtivaid elektripaigaldise nõudeid.

    Modulaarne multifunktsionaalne elektrienergia arvesti | 3F

    SDM630MCT-2T – modulaarne kolmefaasiline multifunktsionaalne energia arvesti 1 A / 5 A voolutrafode kaudu (primaarvool 1–9999 A), MID-sertifitseeritud, 0,5S klass, kahesuunalise mõõtmisega, kahe tariifiga, RS485 Modbus RTU-ga ja kahe impulssväljundiga, 4-moodulises DIN-korpuses. Mõeldud tööstuslikele sisenditele, päikeseelektrijaamadele, generaatorite kontrollile ja ärihoonete arveldusmõõtmiseks üle 100 A.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
