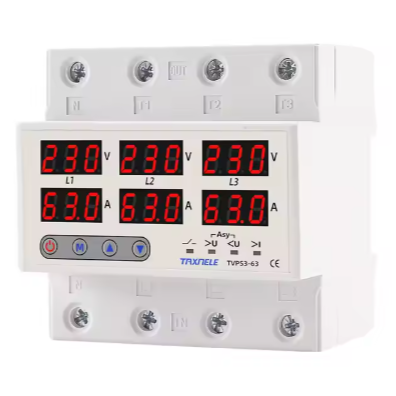

Modulaarne | digitaalne pinge- ja voolukontrolli | kaitse | faasijärjestuse tasakaalustamatusrelee | 3-faasiline | 1-63A | 380V | DIN siinile

Modulaarne digitaalne pinge ja voolu kontrollrelee – 3 faasi, 1-63A, 380V, DIN, faasijärjestuse ja tasakaalutuse kaitse

Modulaarne kolmefaasiline pinge ja voolu kaitserelee – kaasaegne seade, mis on mõeldud elektrivõrgu seisundi kontrollimiseks ja koormuse automaatseks väljalülitamiseks ohtlike parameetrite korral: ülepinge, alapinge, liigvool, faasi kadumine, faaside tasakaalutus või vale faasijärjestus.

• Reguleeritav ülepingekaitse – koormus lülitatakse välja, kui pinge ületab määratud piiri.
• Reguleeritav alapingekaitse – kaitseb seadmeid liiga madala võrgupinge juures töötamise eest.
• Reguleeritav liigvoolukaitse – võimaldab määrata voolupiiri vastavalt koormusele.
• Faaside asümmeetria kaitse – lülitab koormuse välja, kui faaside pingete erinevus muutub liiga suureks.
• Faasijärjestuse kaitse – aitab kaitsta mootoreid ja muud varustust vale faasijärjestuse eest.
• Faasi kadumise kaitse – lülitab koormuse välja, kui üks faasidest kaob.
• Automaatne taastamine – relee saab töö taastada pärast määratud viivitust, kui parameetrid normaliseeruvad.
• Reaalajas faasipinge näit – ekraanil saab jälgida L1, L2 ja L3 seisundit.

• Elektrikilpides – kolmefaasilise sisendi kaitseks ülepinge, alapinge ja ülekoormuse eest.
• Tööstusseadmetes – mootorite, pumpade, kompressorite, ventilaatorite ja muude koormuste kaitseks.
• Kodustes kolmefaasilistes süsteemides – majades või taludes, kus on kolmefaasiline elektrisisend.
• Äriobjektidel – kauplustes, töökodades, ladudes ja tehnilistes ruumides.
• Generaatori ja UPS süsteemides – pinge stabiilsuse jälgimiseks ja ohutuks väljalülitamiseks.
• Päikeseelektrijaamade süsteemides – võrguparameetrite jälgimiseks ja kaitsvaks väljalülitamiseks.

Kodukasutajale: sobib koduse kolmefaasilise sisendi kaitseks, kui soovitakse kaitsta kodutehnikat, kütteseadmeid, pumpasid või muid kolmefaasilisi seadmeid võrguhäirete eest.

Ettevõtetele ja tööstusele: aitab kaitsta mootoreid, kompressoreid, pumpasid, tootmisseadmeid ja muud tundlikku tehnikat faasi kadumise, ülepinge, alapinge ja ülekoormuse eest.

Insenerile / projekteerijale: sobiv lahendus, kui projektis on vaja reguleeritavat kolmefaasilist kaitset ülepinge, alapinge, liigvoolu, faasijärjestuse ja tasakaalutuse funktsioonidega.

Elektrikule: paigaldatakse DIN-liistule, selgete parameetrite seadistustega ning võimaldab kaitsepiire mugavalt kohandada konkreetse süsteemi järgi.

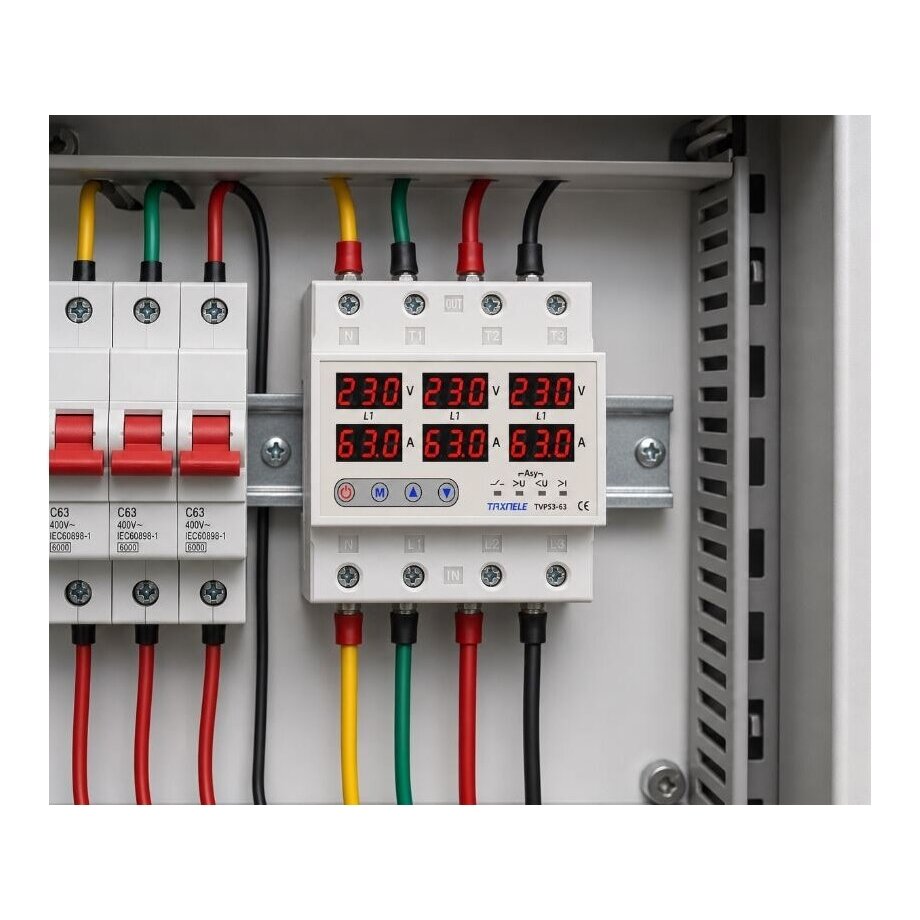

Praktikas paigaldatakse see relee elektrikilpi ja ühendatakse kolmefaasilise sisendi või konkreetse kaitstava koormusega. See jälgib L1, L2 ja L3 faaside pinget, kontrollib liigvoolu ning lülitab koormuse välja, kui võrguparameetrid muutuvad ohtlikuks.

See on eriti oluline mootorite, pumpade ja kompressorite puhul, sest vale faasijärjestus, faasi kadumine või pinge tasakaalutus võib põhjustada vale pöörlemissuuna, ülekuumenemise või seadme rikke.

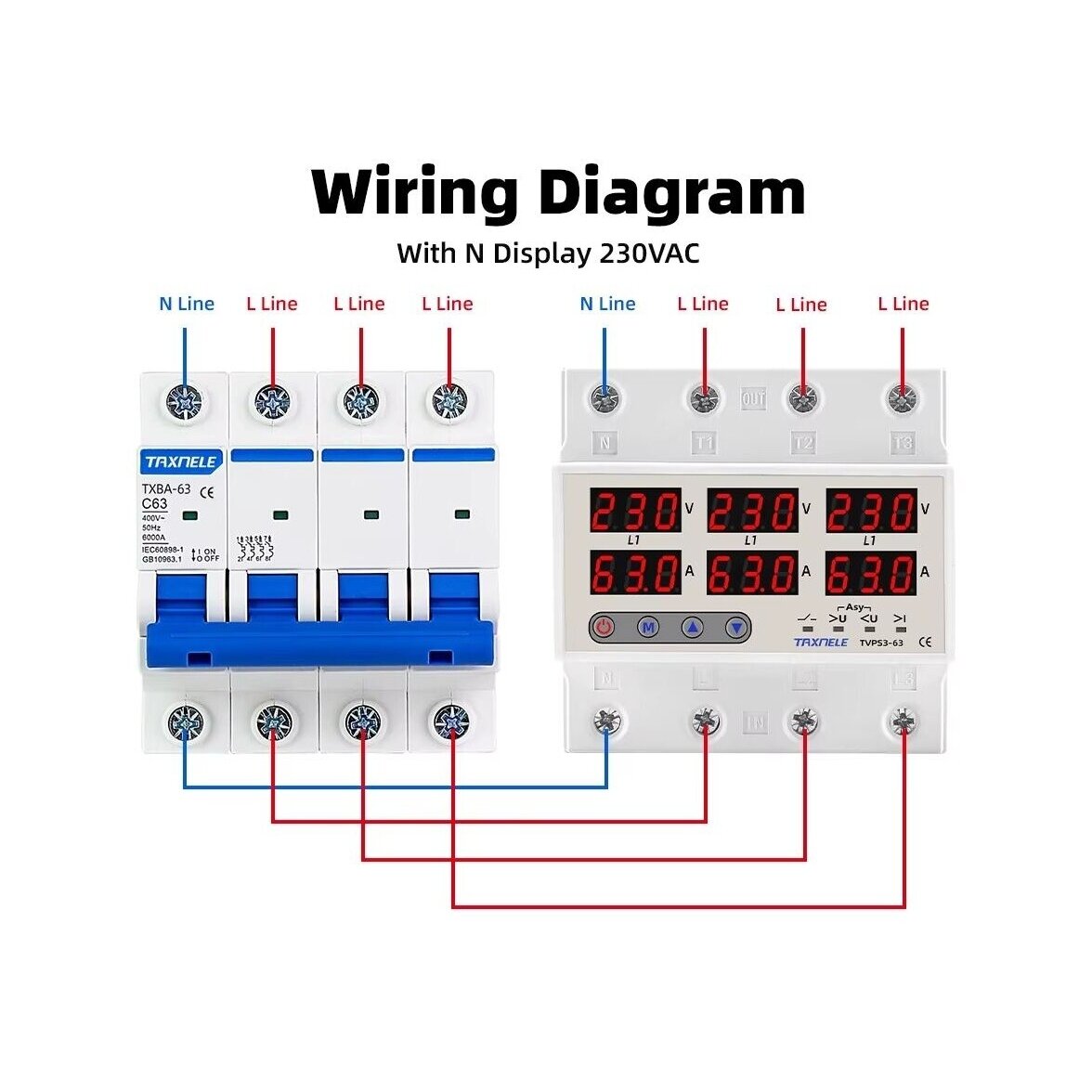

Relee tuleb paigaldada vastavalt konkreetse elektrisüsteemi skeemile. Enne paigaldamist on oluline kindlaks teha, kas kasutatakse N-juhtmega või ilma N-juhtmeta versiooni, samuti valida õigesti voolu, pinge ja taastamise piirid.

• Paigaldada ainult väljalülitatud toitega.
• Paigalduse peab tegema kvalifitseeritud spetsialist.

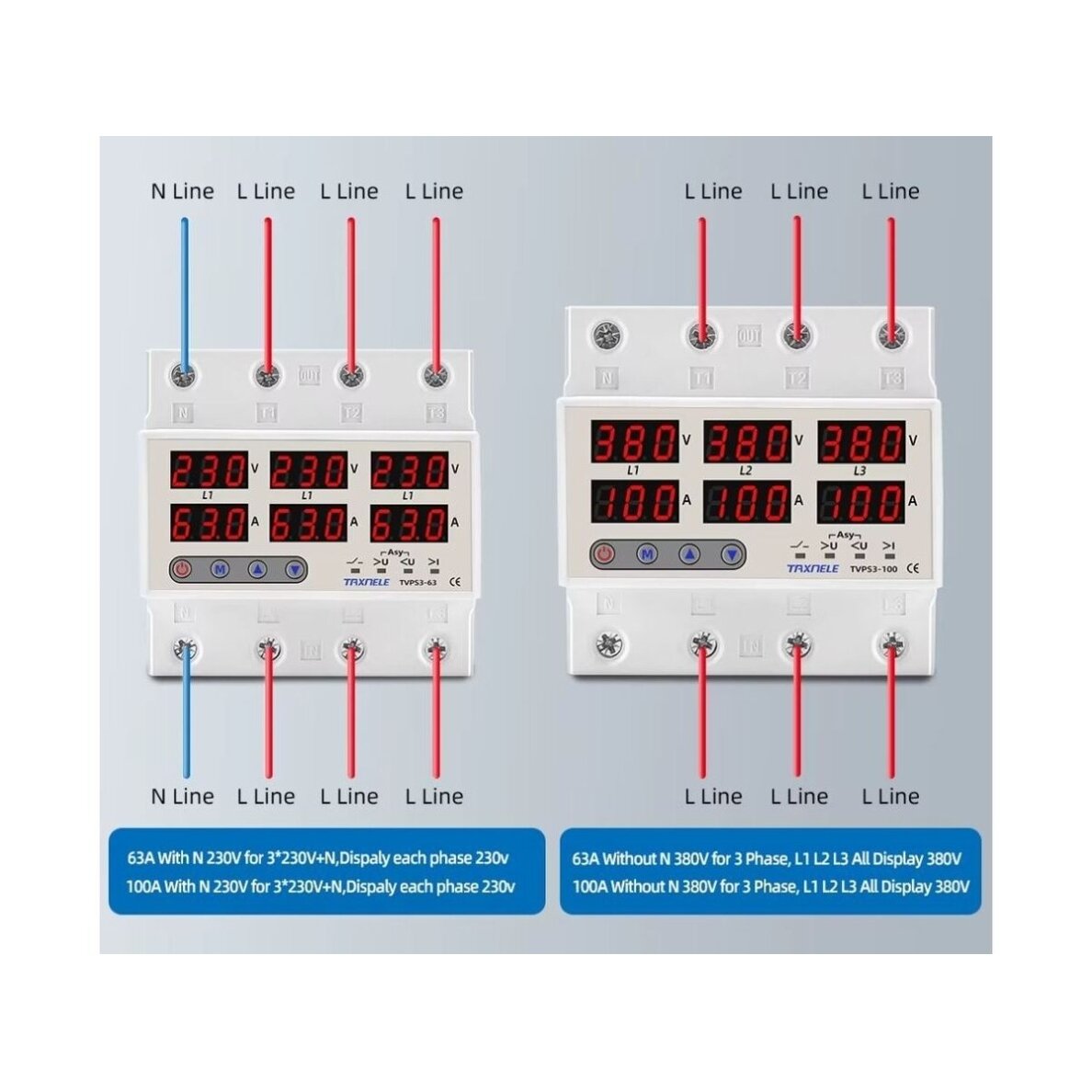

• Kontrollida, kas võrk on 3 x 230V + N või 3 faasi 380V ilma N-ita.
• Seadistada õigesti ülepinge ja alapinge piirid.
• Seadistada õigesti voolupiir vastavalt koormusele.
• Mootorite puhul kontrollida faasijärjestust, et vältida vale pöörlemissuunda.
• Relee ei asenda kaitselülitit ega rikkevoolukaitset, seetõttu peavad kilbis olema kasutusel kõik vajalikud kaitsed.

Kiire valikujuhend

Modulaarne kolmefaasiline pinge ja voolu kontrollrelee valige siis, kui ühes seadmes on vaja ülepinge, alapinge, liigvoolu, faasi kadumise, faasijärjestuse ja tasakaalutuse kaitset.

Kolmefaasiline pinge, voolu, faasijärjestuse ja tasakaalutuse kaitserelee

Modulaarne digitaalne pinge ja voolu kontrollrelee 3F 1-63A 380V DIN on professionaalne lahendus kolmefaasiliste elektrisüsteemide kaitseks ülepinge, alapinge, liigvoolu, faasi kadumise, faasijärjestuse vea ja faaside tasakaalutuse eest.

Tänu reguleeritavatele piiridele, automaatsele taastamisele, reaalajas pingenäidule, DIN-paigaldusele ja laiale kasutusvaldkonnale sobib see relee elektrikilpidesse, tööstusseadmetele, mootoritele, pumpadele, generaatoritele, UPS-ile, päikeseelektrijaamadele ja teistele kolmefaasilistele süsteemidele, kus on vaja usaldusväärset ja paindlikku kaitset.
