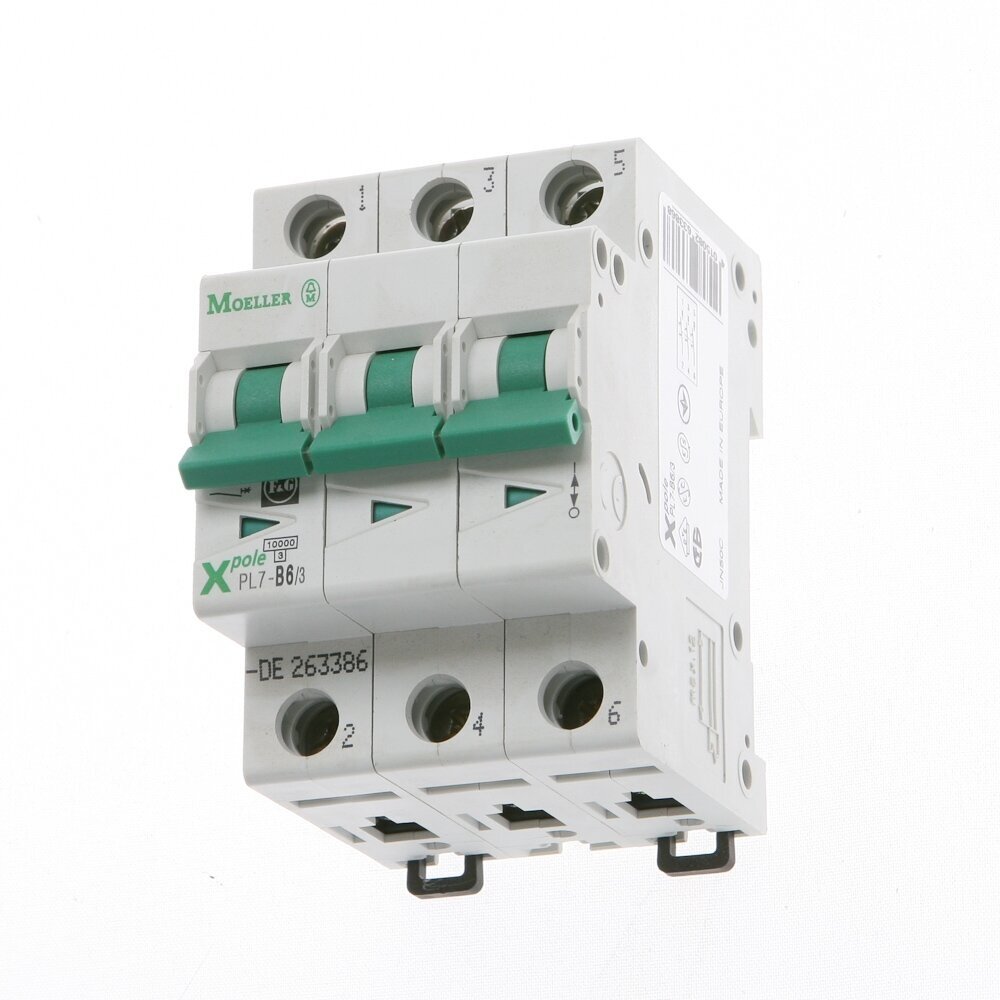

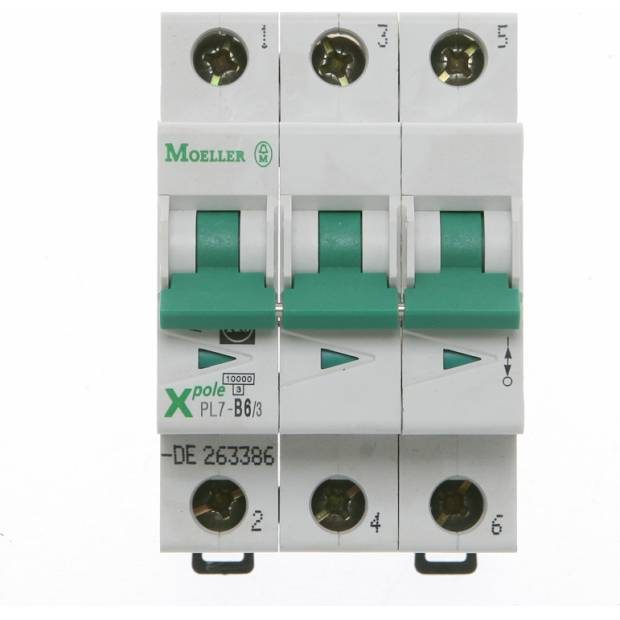

Moodulkaitselüliti | 3P | 6A | B | 10kA | DIN | MCB | Eaton xPole | PLSM-B6/3-MW
Tootekood: PLSM-B6/3-MWHind 93.98 € KM-ga( 77.67 € KM-ta )Modulaarne automaatlüliti Moeller PLSM-B6/3-MW on usaldusväärne ja professionaalne kaitse seade, mis on mõeldud kolmefaasiliste elektriahelate kaitsmiseks ülekoormuse ja lühise eest. Vastab kõrgetele standarditele IEC/EN 60898-1 ning selle katkestusvõime on 10 kA. Sobib nii koduseks kui ka tööstuslikuks kasutamiseks, kus on oluline ohutus ja töökindlus.
B-tüüpi iseloomulik sobib valgustusahelate, kodumasinate ja elektroonikaseadmete kaitsmiseks. Kompaktne modulaarne disain võimaldab lihtsat paigaldust standardsetesse jaotuskappidesse DIN-liistule.
-
Moodulkaitselüliti | 3P | 6A | B | 10kA | DIN | MCB | Eaton xPole | PLSM-B6/3-MW
Eaton xPole PLSM-B6/3-MW – kolmefaasiline moodulkaitselüliti 6 A nimivoolu, B-karakteristiku ja 10 kA lülitusvõimega vastavalt EN 60898-1. Kaitseb kolmefaasilise ahela kaablit ülekoormuse ja lühise eest.
Põhimõte:
Kolm poolust lülitatakse välja koos, seega ühe faasi kadumisel või rikke korral ei jää kolmefaasiline seade tööle osa faasidega. 10 kA lülitusvõime võimaldab seda kasutada nii äri- kui ka tööstuskilpides.Nimivool
6 A, 3PKarakteristik
B (3–5 × In)Lülitusvõime
10 kA (EN 60898-1)Pinge
400 V ACTööpõhimõte
Lüliti paigaldatakse 35 mm DIN-liistule ja sellega ühendatakse kolm faasi. Kõik poolused on mehaaniliselt ühendatud ja lülituvad välja samaaegselt.
Termiline vabasti lülitab välja pikaajalise ülekoormuse, elektromagnetiline vabasti lülitab lühise välja silmapilkselt, kui vool saavutab 3–5-kordse nimivoolu (B-karakteristik).
Miks valida PLSM-B6/3?
B-karakteristik reageerib tundlikult riketele väikese vooluga kolmefaasilistes ahelates – juhtimis-, mõõte- ja valgustusahelates –, 10 kA lülitusvõime annab aga varu alajaama lähedal asuvates kilpides.Tehnilised andmed
Toote tüüp Moodulkaitselüliti (MCB) Tootja / seeria Eaton (Moeller) xPole PLSM Mudel PLSM-B6/3-MW Pooluste arv 3P Nimivool 6 A Nimipinge 400 V AC, 50/60 Hz Karakteristik B Lülitusvõime 10 kA (EN 60898-1) Paigaldus DIN-liist 35 mm, 3 moodulit Mehaaniline eluiga kuni 20 000 tsüklit Standardid EN 60898-1 Põhifunktsioonid
- Kolmefaasiline kaitse – kõik faasid lülitatakse välja koos.
- Ülekoormuskaitse – kaabel ei kuumene üle pikaajalisel koormusel.
- Lühisekaitse – silmapilkne väljalülitus vähendab kahjustuste riski.
- B-karakteristik – tundlik väljalülitus väikese vooluga ahelates.
- 10 kA lülitusvõime – sobib suurema lühisvooluga kohtadesse.
Kus kasutatakse?
- Kolmefaasilised juhtimis- ja automaatikaahelad
- Mõõte- ja signalisatsiooniahelad
- Kolmefaasiline valgustus
- Väikese võimsusega kolmefaasilised seadmed ilma suurte käivitusvooludeta
- Äri- ja tööstuskilbid
- Vanade Eaton / Moeller lülitite asendamine
Kasutamine vastavalt vajadusele
Automaatikaelektrikule.
Väikese vooluga kolmefaasiliste ahelate kaitse tundliku B-karakteristikuga.Kilbitootjale.
Tuntud tootja ja 10 kA lülitusvõime – projekti nõudeid on lihtsam täita.Hoone haldajale.
Rikkis Eatoni lüliti asendate sama seeria tootega.Praktiline kasutus
Kui kolmefaasiline juhtimisahel toidab releede ja kontaktorite mähiseid, lülitab PLSM-B6/3 rikke tundlikult välja ning 10 kA lülitusvõime võimaldab selle paigaldada ka hoone peajaotuskilpi.Plussid
- 10 kA lülitusvõime
- Kõik poolused lülituvad välja koos
- Tundlik B-karakteristik
- Tuntud tootja Eaton (Moeller)
- Standardne DIN-formaat
Miinused / piirangud
- B-karakteristik ei sobi suurte käivitusvooludega mootoritele – valige C või D
- Ei lülita välja neutraali – vajadusel valige 3P+N
- Ei kaitse lekkevoolu eest
Ohutus- ja paigaldusjuhised
- Paigaldab ainult kvalifitseeritud elektrik pingevabas olekus.
- 6 A nimivool ei tohi ületada kaabli lubatud voolu (In ≤ Iz).
- Kontrollige, et lühisvool ei ületaks 10 kA.
- Pistikupesade ja niiskete ruumide gruppidele on kohustuslik 30 mA rikkevoolukaitse.
Kiire valikujuhend
3P | 6 AB | 10 kA400 V ACDIN | 3 moodulitSobib, kui vajate:- väikese vooluga kolmefaasilise ahela kaitset;
- tundlikku väljalülitust juhtimisahelates;
- üle 6 kA lülitusvõimet.
Kontrollige enne kasutamist:- et ahelas ei oleks suuri käivitusvoolusid;
- kas 6 A vastab kaablile;
- kas kilbis on ruumi 3 moodulile.
Oluline meeldetuletus: kaitselüliti kaitseb kaablit, kuid ei asenda rikkevoolukaitset (RCD).KKK
Mille poolest erinevad B- ja C-karakteristik?
B lülitab välja 3–5 × In juures, C – 5–10 × In juures; mootoritele valitakse enamasti C.Kas sobib mootorile?
Väikesele mootorile ilma suure käivitusvooluta – jah, muudel juhtudel valige C või D.Mida tähendab koodis „MW”?
See on osa Eatoni seeria tähistusest; põhiparameetrid on 3P, 6 A, B, 10 kA.Kas 10 kA on piisav?
Enamiku äri- ja tööstuskilpide jaoks – jah.Kas see lülitab välja neutraali?
Ei – selleks on vaja 3P+N või 4P lülitit.Kas see kaitseb elektrilöögi eest?
Ei – selleks on vaja rikkevoolukaitset (RCD).Moodulkaitselüliti | 3P | 6A | B | 10kA | DIN | MCB | Eaton xPole | PLSM-B6/3-MW
Eaton xPole PLSM-B6/3-MW – 3P 6 A moodulkaitselüliti B-karakteristiku ja 10 kA lülitusvõimega. Usaldusväärne väikese vooluga kolmefaasiliste ahelate kaitse äri- ja tööstuskilpidele.
Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.Automaatlülitid, mida nimetatakse ka kaitselülititeks või ringluse katkestajateks, on olulised elektrilise kaitsekomponendid, mis katkestavad automaatselt elektriahela, kui see ületab koormuse või tekib lühis. Neid kasutatakse elektrisüsteemides, et kaitsta seadmeid ja inimesi elektririkete eest. Automaatlülitid on erinevat tüüpi ja neil on erinevad omadused, sõltuvalt kasutuskohtadest, ahela koormusest ja muudest omadustest.
Automaatlülitite omadused: B, C ja D omadused:
B omadus: Kasutatakse eluruumides või madala koormusega süsteemides. Need lülituvad välja, kui vool ületab nominaalvoolu 3–5 korda. C omadus: Kasutatakse tavaliselt nii kodus kui ka kaubandus- ja tööstusruumides. Nende tööpiirang on 5–10 korda suurem kui nominaalvool, seega sobivad need suure algusvooluga koormustele (nt mootorid, valgustussüsteemid). D omadus: Kasutatakse tööstuslikes paigaldustes, kus koormustel on väga suur algusvool (nt kompressorid, transformeerijad). Need lülituvad välja, kui vool ületab nominaalvoolu 10–20 korda.
Automaatlülitite eelised:
Ohutus: Automaatlülitid tagavad, et ahelad katkestatakse automaatselt, kui need ülekoormatakse või tekib lühis, vältides juhtmete läbipõlemist, seadmete kahjustumist või isegi tulekahjusid. Usaldusväärsus: Need on väga usaldusväärsed ja suudavad töötada pikka aega hoolduseta, reageerides automaatselt elektririkke korral. Lihtne kasutada: Pärast lüliti töölepanekut ei ole vaja seda vahetada. Ülekoormuse või lühise järel saab automaatlüliti lihtsalt tagasi tööasendisse lülitada, vältides kindlaksmääratud kaitsekindlate vahetamise vajadust. Täpsus: Automaatlülitid töötavad täpselt vastavalt nominaalvoolule ja ahela omadustele, tagades, et mittetäielik elektrikatkestus on minimaalne. Lühise ja ülekoormuse kaitse: Lülitid kaitsevad mitte ainult lühise, vaid ka pikaajaliste ülekoormuste eest, mis võivad elektrisüsteemidele kahju tekitada. Universaalsus: On erinevaid automaatlüliteid, mis sobivad erinevatele süsteemidele, alustades väikestest koduinstalleerimistest ja lõpetades suurte tööstuslike süsteemidega. Lihtne taastamine: Pärast lüliti töölepanekut saab seda lihtsalt tagasi tööasendisse lülitada, ilma et oleks vaja seda vahetada (erinevalt kaitsekindlatest, mis tuleb töölepaneku järel välja vahetada).
Automaatlülitite puudused:
Kõrge hind: Automaatlülitid, eriti need, millel on keerulisemad funktsioonid (nt reguleeritavad kaitsepiirid), on kallimad kui tavalised kaitsekindlad. Piiratud tööulatus: Kuigi lülitid kaitsevad hästi ülekoormuste ja lühiste eest, ei saa nad kaitsta kõigi elektririkete eest, näiteks ülepinge eest. Selleks on vaja täiendavaid kaitseseadmeid. Suured mõõdud: Automaatlülitid on tavaliselt suuremad kui kaitsekindlad, mistõttu nende paigaldamine võib vajada rohkem ruumi jaotuskilbis. Piiratud kaitse sagedaste ülekoormuste eest: Kui elektrisüsteem puutub kokku sagedaste ülekoormustega, ei pruugi automaatlülitid täielikult kaitsta seadmeid pikaajalise ülekoormuse mõju eest. Kompleksem remont: Mõned keerukamad automaatlülitid võivad vajada rohkem hooldust või parandamist, kui need riknevad või töötavad valesti.
Automaatlülitite kasutusala: Koduinstallatsioonid:
B omaduse lülitid on tavaliselt kasutusel koduinstallatsioonides, et kaitsta ahelaid lühiste ja ülekoormuste eest. Need sobivad valgustusahelatele, pistikupesadele ja muudele väikese koormusega seadmetele. C omaduse lülitid on samuti kodustes tingimustes kasutatavad, kuid sobivad seal, kus esineb suuremat algusvoolu, näiteks elektrimootoritele või kütteseadmetele.
Kaubandus- ja tööstusinstallatsioonid:
C omaduse lülitid on sageli kasutusel kaubandus- ja tööstushoonetes. Need sobivad keskmise algusvooluga elektrilistele seadmetele. D omaduse lülitid on tööstuslikes seadmetes, kus seadmed tekitavad suuri algusvoolusid, näiteks raskete mootorite, transformeerijate või suurte võimsusseadmete kaitseks.
Suured mehhanismid ja tööstusseadmed:
D omaduse lülitid on kasutusel kohtades, kus algusvoolud on väga suured. Need hõlmavad elektrivõrkude jaotussektorite, tööstuslike mehhanismide ja transformeerijate kaitset. Elektroonikaseadmete kaitse:
Teatud tüüpi automaatlülitid on kasutusel elektroonikaseadmete kaitseks, näiteks serverites või muudes tundlikes süsteemides, kus on vajalik kiire ja täpne kaitse.
Kokkuvõte: Automaatlülitid on hädavajalikud kaasaegsetes elektrisüsteemides, et tagada elektrivarustus ja kaitse rikete eest. Neil on palju eeliseid, nagu usaldusväärsus, ohutus ja lihtne taastamine, kuid on ka mõned puudused, näiteks kõrgem hind ja suuremad mõõdud. Nende valik sõltub kasutuse eesmärgist ja vajaliku kaitse parameetritest.
K - lülitub välja, kui vool on 8–12 korda suurem kui lüliti nominaalvool, mõeldud mootorite, kondensaatorite ja transformeerijate ahelate kaitseks.
S - lülitub välja, kui vool on 13–17 korda suurem kui lüliti nominaalvool, mõeldud juhttransformaatorite kaitseks.
Z - lülitub välja, kui vool on 2–3 korda suurem kui lüliti nominaalvool, mõeldud arvutiseadmete ja teiste elektrooniliste komponentide kaitseks.
See toode on märgistatud CE-märgisega, mis kinnitab vastavust kõikidele kehtivatele Euroopa Liidu direktiividele ja määrustele. CE-märgis ei ole pelgalt formaalsus – see on oluline kvaliteedi ja ohutuse näitaja, mis tagab, et toode on nõuetekohaselt hinnatud, testitud ja ohutult kasutatav kogu EL turul.
CE-sertifikaat tähendab, et toodet on hinnatud järgmiste põhikriteeriumide alusel:
Ohutusnõuded – tagab, et toode ei kujuta ohtu kasutajale ega keskkonnale
Elektromagnetiline ühilduvus (EMC) – seade ei häiri teiste seadmete tööd ja on vastupidav välistele häiretele
Keskkonnastandardid – vastab kehtivatele ökoloogilistele ja materjalikasutuse nõuetele
Töökindlus – toode sobib pikaajaliseks kasutamiseks vastavalt ettenähtud otstarbeleCE-märgis võimaldab:
toodet seaduslikult tarnida ja kasutada kõigis Euroopa Liidu riikides
tagada kõrge kvaliteedi ja ohutuse taseme
kasutada toodet nii koduses, ärilises kui ka tööstuslikus keskkonnasCE-märgis on tootja vastutusdeklaratsioon, mis kinnitab, et toode vastab kõikidele kehtivatele standarditele ja EL õigusaktidele.
Mida see tähendab teile kui ostjale?
Ohutu kasutamine igapäevases tegevuses
Usaldusväärne töö ja väiksem rikete oht
Vastavus EL normidele ja nõuetele
Sobivus professionaalseteks lahendusteks
