Modulaarne kolmefaasiline faasikontrolli | faasijärjestuse | kaitserelee | 3x380V | faaside asümmeetria 30% | DIN

Seade on mõeldud 3x380V AC kolmefaasilistele süsteemidele. Integreeritud fikseeritud 30% faasiasümmeetria kontroll aitab kaitsta seadmeid ohtliku faaside tasakaalutuse eest, samas kui faasijärjestuse kontroll ei võimalda relee väljundit aktiveerida, kui L1, L2 ja L3 faasid on ühendatud vales järjestuses. Seade sobib eriti hästi kolmefaasiliste mootorite pöörlemissuuna ja toite seisundi kontrollimiseks.

Seadmel on fikseeritud 30% faasiasümmeetria kaitse. Kui ühe või mitme faasi pinge kõrvalekalle ületab lubatud piiri, tuvastab seade häire ja deaktiveerib relee väljundi. Sellisel juhul vilgub ERR LED-indikaator ligikaudu iga 2 sekundi järel ning OUT-indikaator kustub.

Relee kontrollib L1-L2-L3 faasijärjestust. Kui faasijärjestus on vale, relee väljundit ei aktiveerita. Selline kaitse on eriti oluline kolmefaasiliste elektrimootorite, pumpade, kompressorite ja muude seadmete puhul, kus vale faasijärjestus võib muuta pöörlemissuunda ning põhjustada mehaanilisi või tehnoloogilise protsessi häireid.

• Integreeritud kolmefaasilise võrgu faasikontroll.
• Fikseeritud 30% faasiasümmeetria kaitse.
• Faasijärjestuse kontroll aitab vältida kolmefaasiliste mootorite valet pöörlemissuunda.

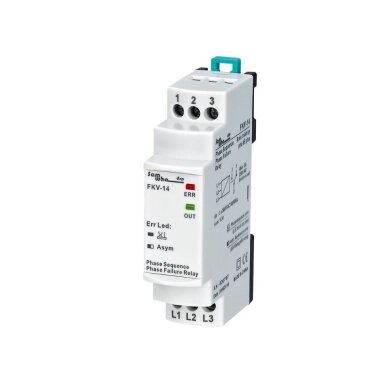

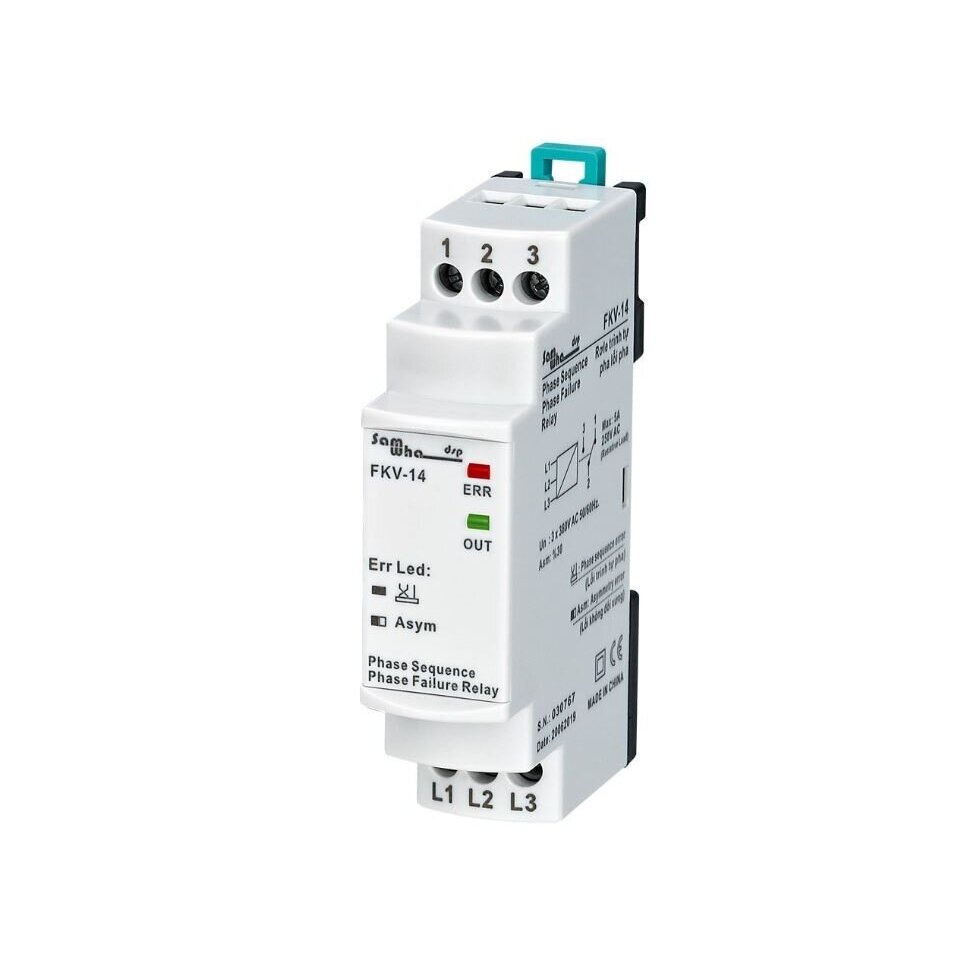

• Selge ERR ja OUT LED-indikatsioon võimaldab seadme oleku kiiresti tuvastada.
• Madal energiatarve – töövõimsus alla 6VA.

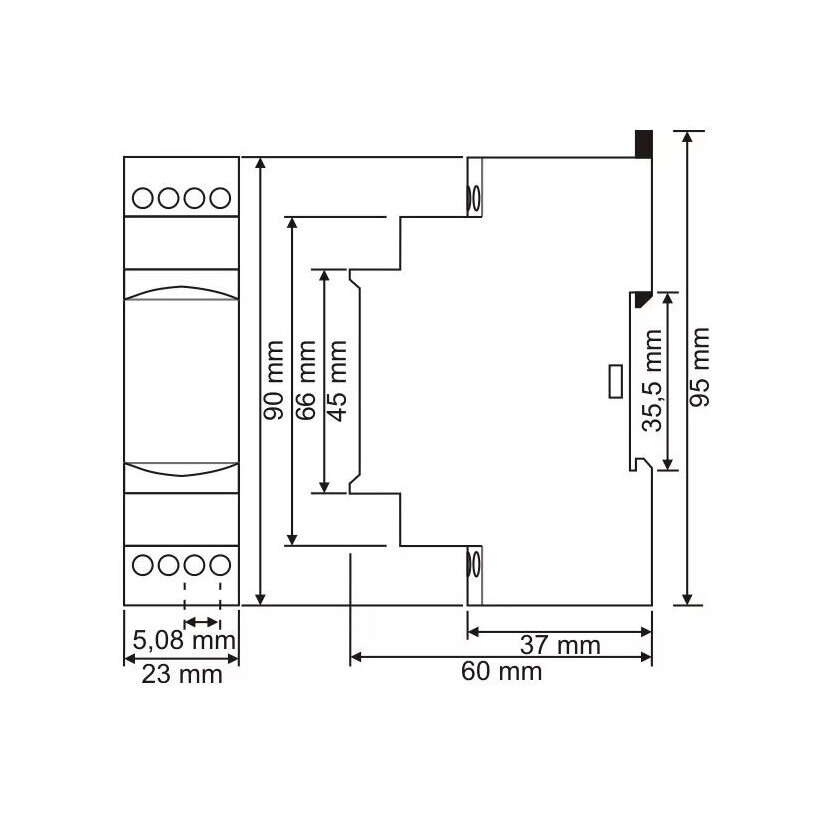

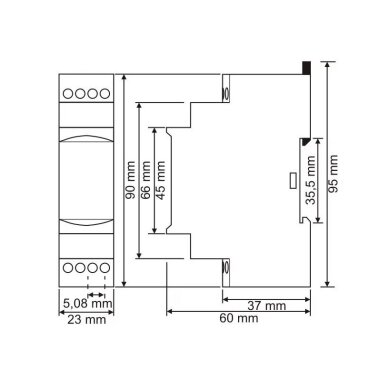

• Standardne DIN-liistule paigaldamine võimaldab relee hõlpsalt integreerida juht- ja automaatikakilpidesse.
• Ümberlülitav releekontakt sobib kontaktorite ja muude juhtimisahelate juhtimiseks.
• Kompaktne ja kerge korpus sobib piiratud ruumiga juhtkappidesse.

• Fikseeritud asümmeetriapiir: 30% faaside tasakaalutuse lävi ei ole reguleeritav.
• Neutraaljuhe on vajalik: see versioon on mõeldud 3x380V AC + N elektrisüsteemile.
• Piiratud releekontakti koormus: väljundkontakt on ette nähtud kuni 5A / 250V AC takistusliku koormuse jaoks. Suuremate koormuste puhul tuleb kasutada kontaktorit.
• Ei sobi niiskesse keskkonda: seade tuleb paigaldada kuiva keskkonda või nõuetekohaselt kaitstud elektrikilpi.

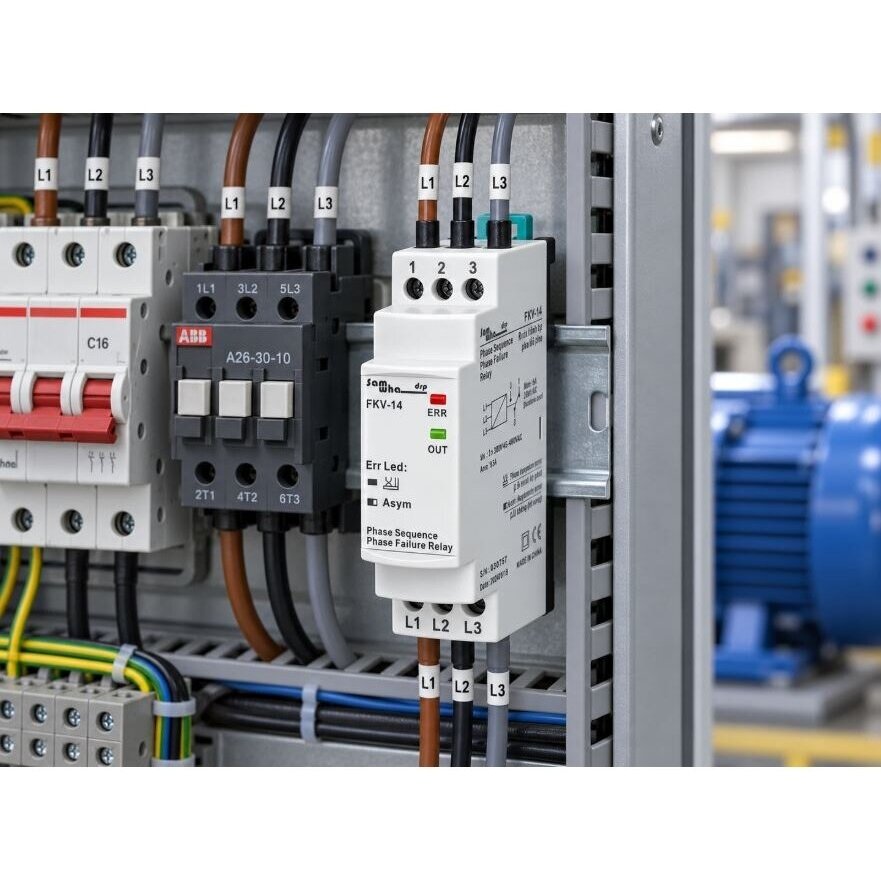

Tootmisliinil juhitakse kolmefaasilist 380V AC elektrimootorit kontaktori kaudu. Juhtkilpi paigaldatakse see faasikontrollirelee. Kui L1, L2 ja L3 faasipinged on normaalsed, faasiasümmeetria ei ületa 30% ning faasijärjestus on õige, põleb relee OUT-indikaator ja kontaktori juhtimisahel võib olla aktiivne. Kui ühe faasi väärtus kaldub oluliselt kõrvale või faasijärjestus muutub, deaktiveeritakse relee väljund ning kontaktor lahutab mootori. Nii vähendatakse kolmefaasilise mootori rikke või vale pöörlemissuuna riski.

Relee on mõeldud kolmefaasilisele 3x380V AC elektrivõrgule koos neutraaliühendusega ning töötab sagedusel 50/60Hz.

Jah. Seadmel on fikseeritud 30% faasiasümmeetria kaitsepiir.

Ei. Selle relee faasiasümmeetria kaitsepiir on fikseeritud väärtusele 30%.

Jah. Kui L1-L2-L3 faasijärjestus on vale, relee väljundit ei aktiveerita ja ERR LED-indikaator annab veast märku.

Ligikaudu 2-sekundiliste intervallidega vilkuv ERR LED näitab faasiasümmeetria viga.

Pidevalt põlev ERR-indikaator näitab valet faasijärjestust.

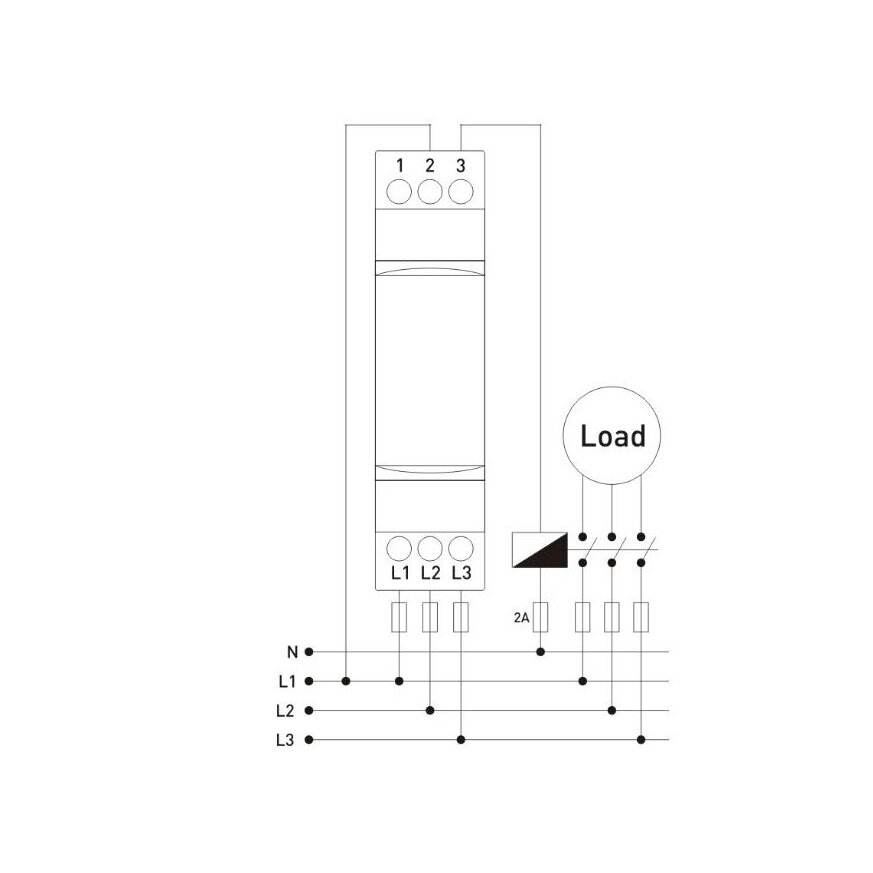

Relee kontakt on ette nähtud kuni 5A / 250V AC takistusliku koormuse jaoks, seetõttu on kolmefaasiliste mootorite puhul soovitatav kasutada relee väljundit kontaktori mähise juhtimiseks, mitte ühendada mootorit otse.

Kasutage seadet ainult vastavalt selle ettenähtud otstarbele ja ühendusskeemile. Ärge kasutage seda niiskes keskkonnas. Paigaldusahelasse tuleb ette näha eraldi lüliti ja automaatkaitselüliti. Need peavad olema paigaldatud seadme lähedale, operaatorile kergesti ligipääsetavasse kohta ning märgistatud elektriahela lahutamisvahenditena. Enne paigaldus- või hooldustöid ühendage elektritoide lahti.

Enne hooldustööde tegemist ühendage seade elektritoitest lahti. Puhastage korpust kuiva pehme lapiga. Ärge kasutage elektrit juhtivaid materjale, agressiivseid keemilisi puhastusvahendeid ega lahusteid, mis võivad seadet kahjustada. Pärast puhastamist kontrollige, kas relee töötab nõuetekohaselt.
