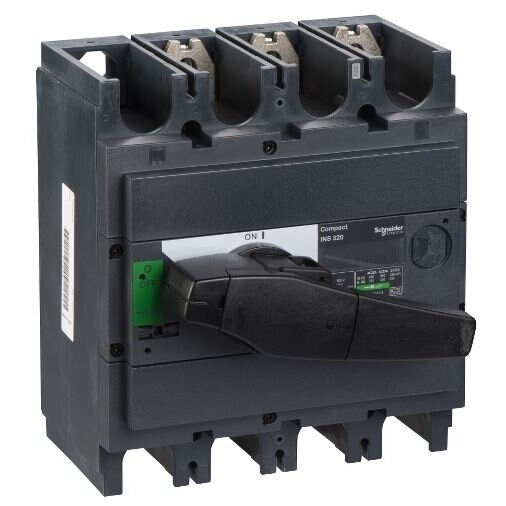

  • Uus   Modulaarne koormuslüliti | 0-1 | 3P | 320A | 160kW | IP40 | DIN | Schneider Electric | INS 320A | 31108

    Modulaarne koormuslüliti | 0-1 | 3P | 320A | 160kW | IP40 | DIN | Schneider Electric | INS 320A | 31108

    Tootekood: 31108
    Küsi
    Hind 145.20 € KM-ga
    ( 120.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Schneider Electric INS320 on modulaarne 3-pooluseline koormuslüliti, mis on ette nähtud kolmefaasiliste elektriahelate käsitsi sisse- ja väljalülitamiseks ning lahutamiseks. Seadme nimipüsivool on 320 A, maksimaalne talitluspinge 690 V AC, talitlusvõimsus 160 kW ja lühiajaline nimitaluvusvool Icw 20 kA. Seadmel on pikk must pöördkäepide selgelt tähistatud 0–1 asenditega, kruvikontaktid ja IP40 kaitseastmega esiosa. See on mõeldud fikseeritud paigalduseks elektrijaotus- ja juhtimiskilpidesse ega taga kaitset ülekoormuse või lühise eest.

  • Info

    Schneider Electric INS320 modulaarne 3P 320 A koormuslüliti

    Schneider Electric INS320 on käsitsi juhitav 3-pooluseline koormuslüliti, mis on ette nähtud elektriahela sisse- ja väljalülitamiseks ning lahutamiseks. Seadet juhitakse pika musta pöördkäepidemega, sellel on selgelt tähistatud 0–1 asendid ning see on mõeldud fikseeritud paigalduseks elektrijaotus- või juhtimiskilpi.

    Koormuslüliti nimipüsivool on 320 A, maksimaalne talitluspinge 690 V AC ja märgitud talitlusvõimsus 160 kW. Kolmepooluseline konstruktsioon võimaldab ühe käepidemeliigutusega samaaegselt lülitada või lahutada kolmefaasilise ahela kolm juhti.

    Seade sobib tööstuslikesse ja ärihoonete elektrikilpidesse, seadmete toiteahelatesse, automaatikasüsteemidesse ning muudesse elektrijaotuslahendustesse, kus on vajalik elektriahela töökindel käsitsi lahutamine.

    Pooluste arv 3P
    Nimivool 320 A
    Talitlusvõimsus 160 kW

    Peamised omadused

    • Käsitsi juhitav 3-pooluseline koormuslüliti.
    • Mõeldud elektriahela sisse- ja väljalülitamiseks ning lahutamiseks.
    • Nimipüsivool – 320 A.
    • Maksimaalne talitluspinge – 690 V AC.
    • Lühiajaline nimitaluvusvool Icw – 20 kA.
    • Märgitud talitlusvõimsus – 160 kW.
    • Selgelt tähistatud sisse- ja väljalülitamise asendid 0–1.
    • Pikk must pöördkäepide mugavaks juhtimiseks.
    • Toitejuhtide kruviühendus.
    • Fikseeritud paigaldusega konstruktsioon.
    • Esiosa kaitseaste – IP40.

    Tehnilised andmed

    Parameeter Väärtus
    Tootja Schneider Electric
    Seeria / mudel INS320
    Seadme tüüp Käsitsi juhitav koormuslüliti
    Lülitite arv 1
    Pooluste arv 3P
    Juhtimisasendid 0–1
    Nimipüsivool Iu 320 A
    Maksimaalne talitluspinge Ue AC 690 V AC
    Lühiajaline nimitaluvusvool Icw 20 kA
    Talitlusvõimsus 160 kW
    Paigalduskonstruktsioon Fikseeritud paigaldus
    Paigaldusviis DIN
    Juhtelemendi tüüp Pikk pöördkäepide
    Käepideme värvus Must
    Kontaktide ühendusviis Kruviühendus
    Esiosa kaitseaste IP40
    Tootekood 31108

    Kasutusalad

    • Pea- ja alamjaotuskilbid.
    • Tööstusseadmete toiteahelad.
    • Automaatika- ja juhtimiskilbid.
    • Äri- ja tööstushoonete elektrisüsteemid.
    • Elektrimootorite ja teiste suure võimsusega koormuste ahelad.
    • Seadmete hoolduseks ettenähtud lahutuspunktid.

    Eelised

    • Suur nimivool – 320 A.
    • Kõiki kolme poolust juhitakse samaaegselt.
    • Selgelt tähistatud käepideme asendid 0 ja 1.
    • Mugav elektriahela käsitsi juhtimine.
    • Sobib elektriahela lahutamiseks hooldustööde ajaks.
    • Toitejuhtide kruviühendus.

    Oluline teada

    • Koormuslüliti ei ole automaatkaitselüliti.
    • See ei kaitse ahelat ülekoormuse ega lühise eest.
    • Ahelasse tuleb paigaldada eraldi ja õigesti valitud kaitseseade.
    • IP40 kaitseaste kehtib paigaldatud seadme esiosa kohta.
    • Seade tuleb paigaldada sobivasse elektrikilpi.

    Paigaldamine ja kasutamine

    1. Kontrollige süsteemi pinget, voolu, koormusvõimsust ja lühise parameetreid.
    2. Valige sobiva ristlõikega juhid ja nendega ühilduvad ühendusotsakud.
    3. Paigaldage koormuslüliti elektrikilpi tootja ettenähtud viisil.
    4. Ühendage juhid kruvikontaktidega ja pingutage need ettenähtud pöördemomendiga.
    5. Tagage eraldi kaitse ülekoormuse ja lühise eest.
    6. Pärast paigaldamist kontrollige asendite 0–1 toimimist.
    7. Paigaldus- ja hooldustöid võib teha ainult pärast elektritoite väljalülitamist.

    Kiire valikujuhend

    Valige see 3P 320 A koormuslüliti, kui kolmefaasilises elektriahelas on vaja käsitsi juhitavat seadet ahela sisse- ja väljalülitamiseks ning lahutamiseks. Enne tellimist kontrollige süsteemi pinget, nimivoolu, koormusvõimsust, pooluste arvu, paigaldusviisi ning vajalikku ülekoormus- ja lühisekaitset.

    Oluline ohutusalane hoiatus:
    Koormuslülitit võib paigaldada, ühendada ja hooldada ainult kvalifitseeritud spetsialist. Enne töö alustamist lülitage elektritoide välja, kontrollige pinge puudumist ning järgige kehtivaid elektriohutusnõudeid.

    Korduma kippuvad küsimused

    Kas INS320 on automaatkaitselüliti?

    Ei. See on käsitsi juhitav koormuslüliti, mis ei kaitse elektriahelat ülekoormuse ega lühise eest.

    Mida tähendavad asendid 0–1?

    Asend 0 tähendab, et elektriahel on välja lülitatud või lahutatud, ning asend 1 tähendab, et ahel on sisse lülitatud.

    Kas see koormuslüliti sobib kolmefaasilisse süsteemi?

    Jah. Kolmepooluseline konstruktsioon võimaldab kolmefaasilise elektriahela kolme juhti samaaegselt juhtida.

    Kas koormuslüliti kaitseb lühise eest?

    Ei. Ahelasse tuleb paigaldada eraldi automaatkaitselüliti, sulavkaitsmed või muu õigesti valitud kaitseseade.

    Mida tähendab kaitseaste IP40?

    IP40 tagab kaitse suuremate kui 1 mm tahkete esemete sissetungimise eest, kuid ei taga kaitset vee eest. See kaitseaste kehtib õigesti paigaldatud seadme esiosa kohta.

    Kes võib selle koormuslüliti paigaldada?

    Seadme peab paigaldama ja ühendama kvalifitseeritud spetsialist, järgides tootja dokumentatsiooni ning kehtivaid elektriohutusnõudeid.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
