  • Modulaarne koormuslüliti generaatoritele (ümberlüliti 1-0-2) | 4P | 63A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD24063

    Tootekood: FSD24063

    Promfactor Baltic FSD24063 – modulaarne 4P 63 A ümberlüliti 1-0-2 generaatoritele, 230/400 V AC, AC-22, IEC 60947-3; lülitab koormuse ohutult võrgu ja generaatori vahel.

  • Modulaarne koormuslüliti generaatoritele (ümberlüliti 1-0-2) | 4P | 63A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD24063

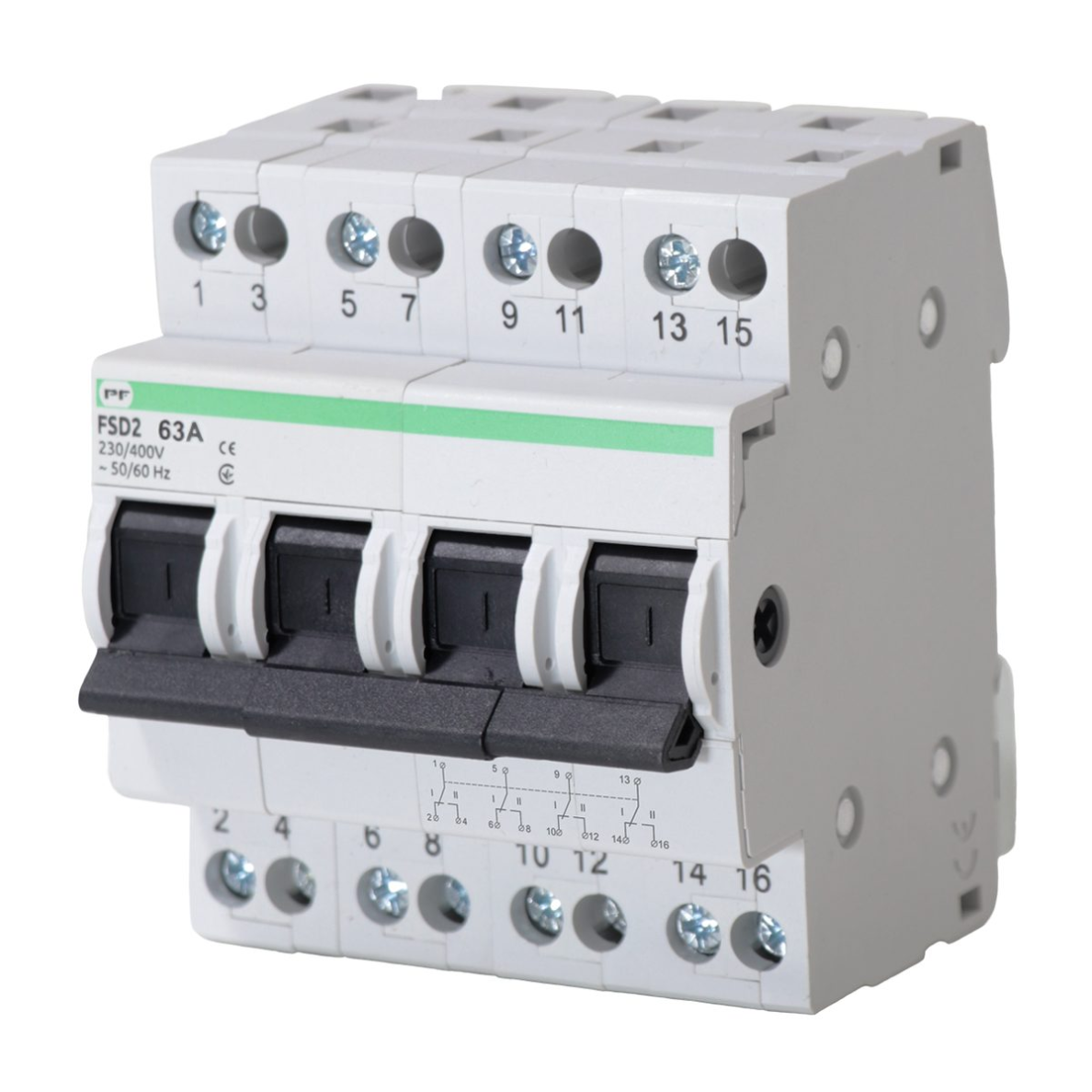

    FSD24063 – Promfactor Baltic FSD2 seeria neljapooluseline modulaarne koormuse ümberlüliti asenditega 1-0-2, nimivool 63 A, pinge 230/400 V AC, 50/60 Hz, kasutuskategooria AC-22. Mõeldud koormuse ümberlülitamiseks kahe toiteallika vahel – nt jaotusvõrgu ja generaatori vahel; vastab IEC 60947-3, paigaldatakse 35 mm DIN-liistule, IP20.

    Põhimõte:
    Keskmise 0-asendiga käsiümberlüliti tagab, et koormus ei ole kunagi korraga ühendatud võrgu ja generaatoriga: asendist 1 (võrk) asendisse 2 (generaator) liigutakse ainult läbi 0, kui kõik neli poolust – L1, L2, L3 ja N – on lahutatud. Nii ei pinesta generaator võrku ega jõua võrgupinge generaatorini.
    Nimivool
    63 A
    Poolused / asendid
    4P, 1-0-2
    Pinge / kategooria
    230/400 V AC, AC-22
    Standard
    IEC 60947-3, DIN, IP20

    Tööpõhimõte

    Lüliti paigaldatakse jaotuskilbis 35 × 7,5 mm DIN-liistule kahe toiteallika ja koormuse vahele: ühtedele klemmidele ühendatakse võrgusisend (1), teistele – generaatori väljund (2), ühised klemmid toidavad koormuse jaotuskilpi. Kaablid – kuni 16 mm², pingutusmoment 0,8 Nm.

    Nupuga valitakse asend: 1 – koormus saab toite esimesest allikast, 0 – kõik neli poolust on lahutatud, 2 – koormus saab toite teisest allikast. Kuna lülitatakse nii faase kui ka neutraali, jäävad allikad täielikult eraldatuks. Kategooria AC-22 võimaldab lülitada kuni 63 A segakoormusi (aktiiv- ja vähese induktiivsusega koormused).

    Tulemus – ohutu käsitsi varutoitele ümberlülitamine: võrgu kadumisel lülitab operaator koormuse generaatorile ja võrgu taastumisel tagasi, ilma ohuta allikaid omavahel ühendada.

    Kasu FSD24063?
    Kompaktne DIN-moodul 4P 63 A lüliti kohustusliku 0-asendiga – lihtne ja soodne lahendus generaatori ühendamiseks maja või väikese objekti jaotuskilbis, kahte blokeeringuga koormuslülitit pole vaja.

    Tehnilised andmed

    Toote tüüp Moodul-koormuslüliti (ümberlüliti) 1-0-2
    Tootja / kood Promfactor Baltic / FSD24063
    Seeria FSD2 (1P, 2P, 3P, 4P; 16–63 A; 1-0-2)
    Pooluste arv 4
    Asendid 1-0-2
    Nimivool (In) 63 A
    Nimipinge (Un) 230/400 V AC
    Sagedus 50/60 Hz
    Kasutuskategooria AC-22
    Isolatsioonipinge (Ui) 500 V
    Impulsspinge (Uimp) 6000 V
    Klemmid kaablile kuni 16 mm²; pingutusmoment 0,8 Nm
    Vastupidavus elektriline / mehaaniline 4000 / 20 000 tsüklit

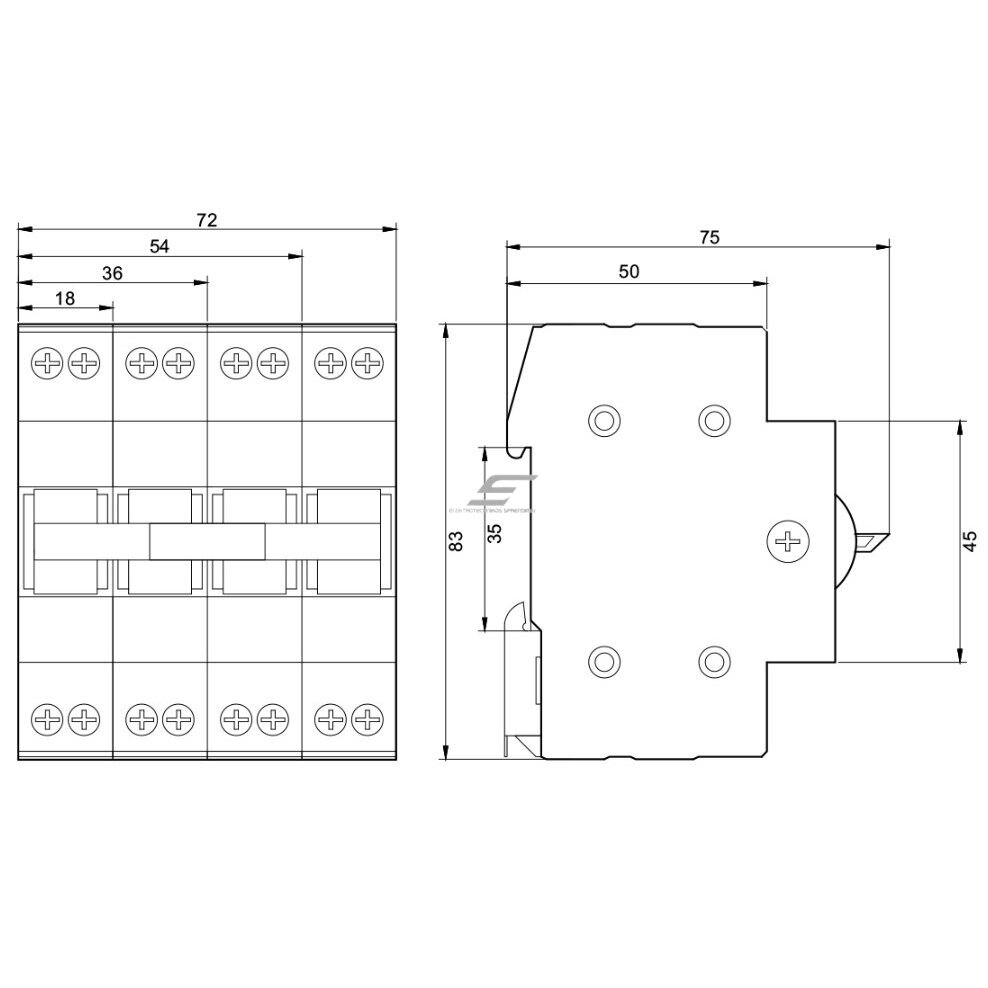

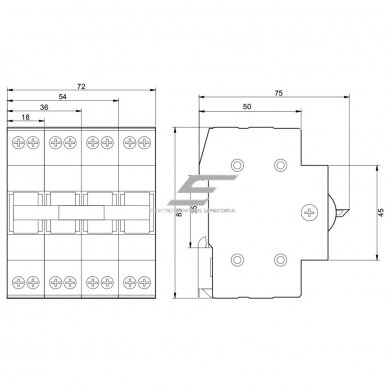

    Paigaldus 35 × 7,5 mm DIN-liist
    Kaitseaste IP20
    Töötemperatuur -22…+55 °C
    Hoiutemperatuur -25…+70 °C
    Standard IEC 60947-3

    Põhifunktsioonid

    • Ümberlülitus kahe toiteallika vahel – koormus saab toite võrgust (1) või generaatorist (2) ühe nupu liigutusega.
    • Keskmine asend 0 – allikaid ei ühendata kunagi omavahel, koormuse saab täielikult lahutada.
    • 4 poolust – lülitatakse kõiki kolme faasi ja neutraali – allikad on täielikult eraldatud.
    • 63 A, AC-22 – sobib kuni 63 A segakoormuste (aktiiv- ja vähese induktiivsusega) lülitamiseks.
    • Väljalülitamine hoolduseks – asendis 0 on koormuse jaotuskilp mõlemast allikast lahutatud.
    • DIN-paigaldus – paigaldatakse standardsesse moodulkilpi kaitselülitite kõrvale.

    Kus kasutatakse?

    • Varugeneraatoriga eramute jaotuskilbid
    • Talud ja farmid – loomakasvatusseadmete toide võrgu kadumisel
    • Maaturismitalud, aiamajad ja suvilad
    • Väikesed kontorid, kauplused ja töökojad varutoitega
    • Ehitusplatsi jaotuskilbid võrgu- ja generaatorisisendiga
    • Pumbajaamad ja katlamajad, mis vajavad varutoidet
    • Kahe sisendiga jaotuskilbid, kus koormust lülitatakse kahe liini vahel

    Kasutamine vastavalt vajadusele

    Kodude ja talude elektrikule.
    4P 63 A lüliti 1-0-2 võimaldab ohutult ühendada teisaldatava või statsionaarse kolmefaasilise generaatori maja jaotuskilbiga.
    Talude ja farmide omanikule.
    võrgu kadumisel lülitatakse koormus ühe nupupöördega läbi 0-asendi generaatorile ja võrgu taastumisel tagasi.
    Jaotuskilpide koostajale.
    modulaarne 4P ümberlüliti paigaldatakse DIN-liistule koos kaitselülititega, seega pole vaja eraldi korpust ega kahte blokeeringuga koormuslülitit.

    Praktiline kasutus

    Kui maja 3 × 400 V sisend on kaitstud kuni 63 A ja on vaja ühendada kolmefaasiline varugeneraator, siis paigaldatakse FSD24063 jaotuskilpi: võrk ühendatakse asendisse 1, generaator asendisse 2 ning läbi 0 ümberlülitamisel lahutatakse kõik neli poolust (L1–L3 ja N), seega ei ühendu toiteallikad kunagi omavahel.

    Rakendusjuhend: kuidas kasutatakse praktikas

    FSD24063 sobib erinevatele objektidele – muutub ainult see, millised toiteallikad ühendatakse asenditega 1 ja 2:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Eramu 1 – võrgusisend pärast arvestit, 2 – generaatori pistikühendusega sisend Käsitsi ümberlülitus generaatorile läbi 0-asendi Lüliti ees võrgu poolel – sisendi kaitse, mitte üle 63 A
    Talu / farm 1 – võrk, 2 – statsionaarne generaator Kriitiline seade saab toite ka võrgukatkestuse korral Valige generaatori võimsus ühendatud koormuse järgi
    Ehitusplats 1 – ajutine võrgusisend, 2 – mobiilne generaator Kiire toiteallika vahetus ilma juhtmeid ümber ühendamata Paigaldage suletud jaotuskilpi – lüliti IP20
    Kahe liiniga jaotuskilp 1 – põhiliin, 2 – reservliin Koormust lülitatakse kahe sisendi vahel Veenduge, et mõlema liini N-süsteem on kooskõlas

    Kuidas valida FSD2 lülitit 1-0-2

    Poolused, vool, asendid Soovitatav mudel
    1P, 16 A, 1-0-2 FSD21016 (FSD2 1P 16A 1-0-2)
    1P, 20 A, 1-0-2 FSD21020 (FSD2 1P 20A 1-0-2)
    1P, 25 A, 1-0-2 FSD21025 (FSD2 1P 25A 1-0-2)
    1P, 40 A, 1-0-2 FSD21040 (FSD2 1P 40A 1-0-2)
    1P, 50 A, 1-0-2 FSD21050 (FSD2 1P 50A 1-0-2)
    1P, 63 A, 1-0-2 FSD21063 (FSD2 1P 63A 1-0-2)
    2P, 16 A, 1-0-2 FSD22016 (FSD2 2P 16A 1-0-2)
    2P, 20 A, 1-0-2 FSD22020 (FSD2 2P 20A 1-0-2)
    2P, 25 A, 1-0-2 FSD22025 (FSD2 2P 25A 1-0-2)
    2P, 40 A, 1-0-2 FSD22040 (FSD2 2P 40A 1-0-2)
    2P, 50 A, 1-0-2 FSD22050 (FSD2 2P 50A 1-0-2)
    2P, 63 A, 1-0-2 FSD22063 (FSD2 2P 63A 1-0-2)
    3P, 16 A, 1-0-2 FSD23016 (FSD2 3P 16A 1-0-2)
    3P, 20 A, 1-0-2 FSD23020 (FSD2 3P 20A 1-0-2)
    3P, 25 A, 1-0-2 FSD23025 (FSD2 3P 25A 1-0-2)
    3P, 40 A, 1-0-2 FSD23040 (FSD2 3P 40A 1-0-2)
    3P, 50 A, 1-0-2 FSD23050 (FSD2 3P 50A 1-0-2)
    3P, 63 A, 1-0-2 FSD23063 (FSD2 3P 63A 1-0-2)
    4P, 16 A, 1-0-2 FSD24016 (FSD2 4P 16A 1-0-2)
    4P, 20 A, 1-0-2 FSD24020 (FSD2 4P 20A 1-0-2)
    4P, 25 A, 1-0-2 FSD24025 (FSD2 4P 25A 1-0-2)
    4P, 40 A, 1-0-2 FSD24040 (FSD2 4P 40A 1-0-2)
    4P, 50 A, 1-0-2 FSD24050 (FSD2 4P 50A 1-0-2)
    4P, 63 A, 1-0-2 FSD24063 (FSD2 4P 63A 1-0-2) ← see mudel
    Reegel: pooluste arv valige võrgu järgi: 1P – ühe faasi ümberlülitamiseks, 2P – ühefaasilisele võrgule koos N-iga, 3P – kolmefaasilisele ilma N-ita, 4P – kolmefaasilisele koos N-iga (generaatori ühendamisel on soovitatav lülitada ka neutraali). Vool ei tohi olla väiksem kui lüliti ees oleva kaitse nimivool.
    Millal valida muu lahendus: sama seeria väiksemad voolud – FSD24040 / FSD24050; kolmefaasilisele ilma neutraalita – FSD23063; ühefaasilisele – FSD22063; lihtsaks lahutamiseks (ilma 1-0-2 ümberlülituseta) – modulaarne koormuslüliti FSD3 (nt FSD34063 seerias 1P–4P); sisendi ja liinide kaitseks – kaitselülitid ECO FB1-63.

    Plussid

    • Keskmine 0-asend – allikaid ei ühendata kunagi omavahel
    • 4 poolust: lülitatakse faasid ja neutraal
    • 63 A, AC-22, 230/400 V AC
    • Vastab IEC 60947-3
    • Mehaaniline vastupidavus 20 000 tsüklit
    • DIN-paigaldus modulaarsesse jaotuskilpi

    Miinused / piirangud

    • Ainult käsitsi ümberlülitus – automaatseks reservi sisselülituseks (ATS) on vaja kontaktoreid või automaatikat
    • Ülekoormus- ja lühisekaitset ei ole – vaja on kaitselüliteid
    • Kaablid ainult kuni 16 mm²
    • IP20 – ainult suletud jaotuskilbile

    Ohutus- ja paigaldusmärkused

    • Paigaldab ja ühendab ainult kvalifitseeritud elektrik pärast mõlema toiteallika lahutamist.
    • Kooskõlastage generaatori ühendamine hoone paigaldisega võrguettevõtja nõuetega.
    • Veenduge, et generaatori ja võrgu sisendid on ühendatud erinevatesse asenditesse (1 ja 2), mitte kunagi paralleelselt.
    • Paigaldage lüliti ette kaitse, mille vool ei ole suurem kui 63 A; pingutage klemmid momendiga 0,8 Nm.
    • Paigaldage ainult suletud jaotuskilpi (IP20), töötemperatuur -22…+55 °C.

    Kiire valikujuhend

    4P
    63 A
    1-0-2
    AC-22
    IEC 60947-3
    DIN
    Sobib, kui on vaja:
    • lülitada koormust käsitsi võrgu ja generaatori vahel;
    • eraldada kaks allikat täielikult, sh neutraal;
    • lahutada koormuse jaotuskilp hoolduseks (asend 0).
    Kontrollige enne kasutamist:
    • sisendi kaitse voolu – kas see ei ole suurem kui 63 A;
    • kaablite ristlõiget – kas see mahub kuni 16 mm² klemmidesse;
    • kas on vaja lülitada ka neutraali (4P) või piisab 3P-st.
    Oluline meeldetuletus: FSD24063 – käsitsi ümberlüliti ilma ülekoormus- ja lühisekaitseta; iga toiteallikas ja koormus peavad olema kaitstud kaitselülititega.

    KKK

    Milleks on FSD24063 mõeldud?
    Kuni 63 A koormuse käsitsi ümberlülitamiseks kahe toiteallika, nt võrgu ja generaatori vahel, läbi keskmise asendi 0.
    Mitut poolust FSD24063 lülitab?
    Neli – kolm faasi ja neutraali.
    Milline on kasutuskategooria?
    AC-22, kui lülitatakse segatüüpi aktiivseid ja vähe induktiivseid koormusi.
    Millise ristlõikega kaableid saab ühendada?
    Klemmidesse sobivad kaablid kuni 16 mm², pingutusmoment 0,8 Nm.
    Kas lüliti kaitseb lühise eest?
    Ei, kaitseks ülekoormuse ja lühise eest on vaja eraldi kaitselüliteid.
    Kes on FSD24063 tootja?
    Tootja on Promfactor Baltic, FSD2 seeria.

    Modulaarne koormuslüliti generaatoritele (ümberlüliti 1-0-2) | 4P | 63A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD24063

    Promfactor Baltic FSD24063 – modulaarne koormuslüliti generaatoritele, koormuse ümberlüliti FSD2 4P 63 A 1-0-2, 230/400 V AC, AC-22, IEC 60947-3, DIN-liistule – ohutuks käsitsi ümberlülitamiseks võrgu ja varugeneraatori vahel.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
