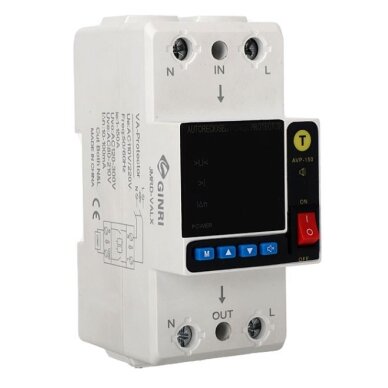

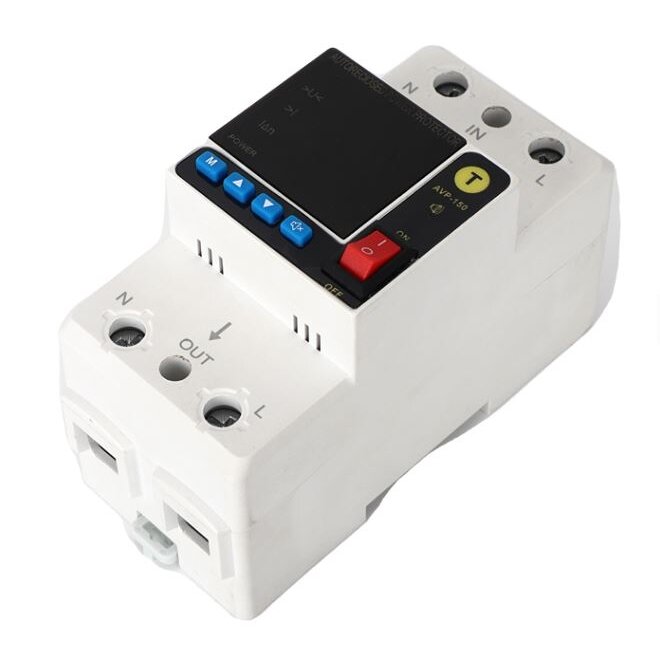

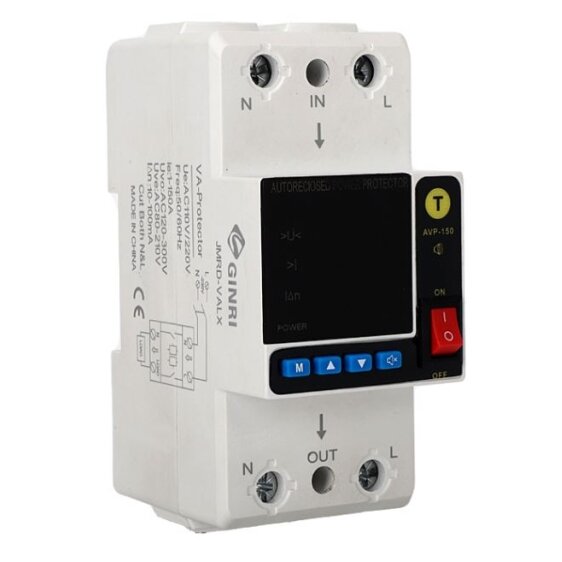

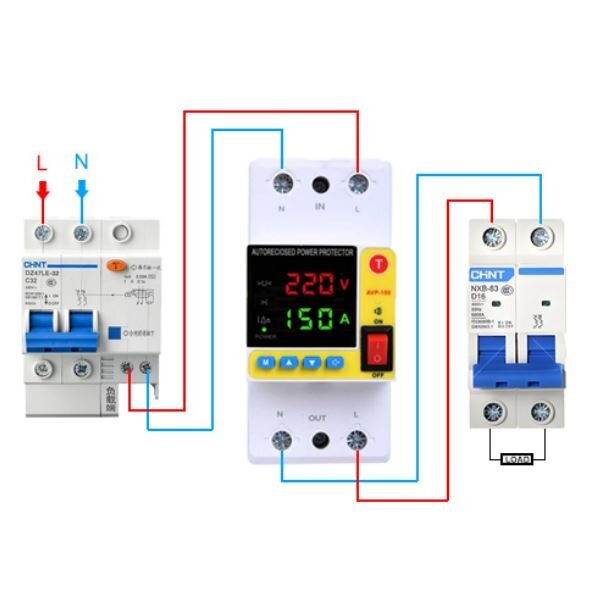

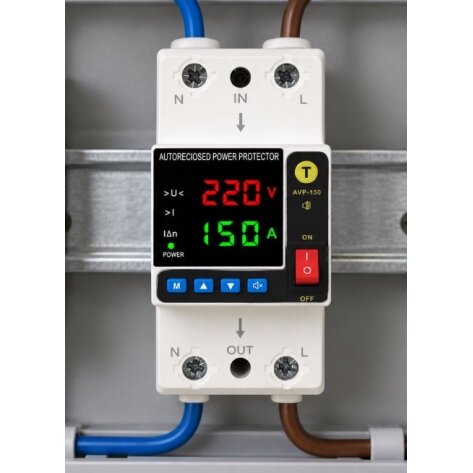

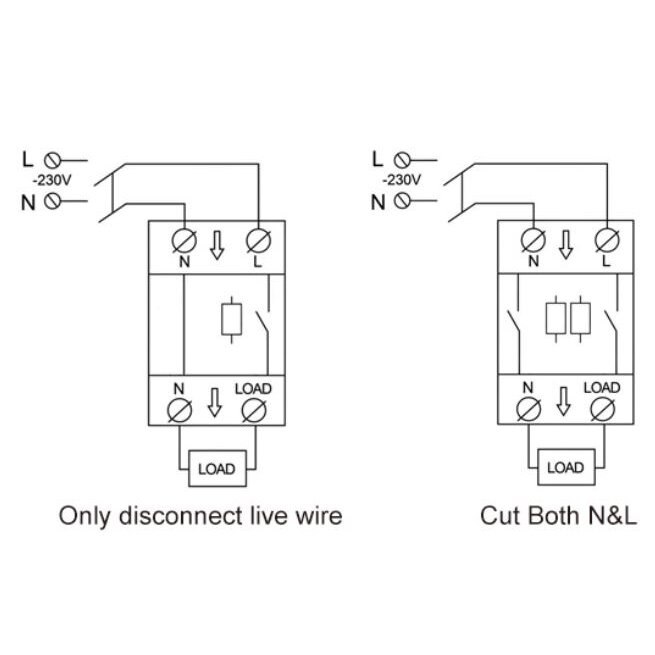

Moodul | digitaalne | multifunktsionaalne pinge | voolu jälgimise | lekkevoolukaitse relee | automaatse taaslülitusega | 1-125A | 110V/230V | DIN

Tootekood: ES-APV-125

Küsi

Lisa võrdlusseEemalda võrdlusest Toodete võrdlemine (0)

Lisa lemmikutesse

Hind 81.51 € KM-ga
( 67.37 € KM-ta )

Osta rohkem, maksa vähem

10+ tk – 70.64 € for tk -13%

Soovid teistsugust hinda? Paku oma!

Lisa ostukorvi

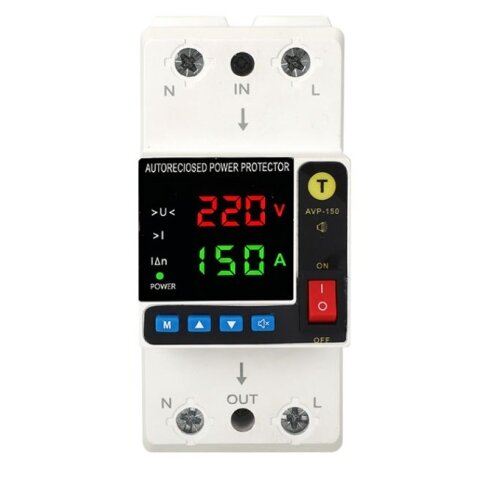

Multifunktsionaalne pinge- ja voolukontrollirelee 125A – DIN-liistule paigaldatav kaitseseade ühefaasilistele elektriahelatele. Relee jälgib pinget, koormusvoolu, lekkevoolu ja temperatuuri ning lülitab koormuse automaatselt välja, kui seadistatud piirväärtused ületatakse. Ülevoolukaitse on reguleeritav vahemikus 1–125A. Seadmel on digitaalne ekraan, programmeeritavad viited, rikkelogide ajalugu ja automaatse taaslülituse funktsioon, kui võrguparameetrid normaliseeruvad.

Multifunktsionaalne pinge- ja voolukontrolli relee | 125A | automaatne taaslülitus | lekkevoolu- ja temperatuurikaitse

Multifunktsionaalne pinge- ja voolukontrolli relee automaatse taaslülitusega – mikrokontrolleriga juhitav DIN-liistule paigaldatav kaitseseade, mis on mõeldud ühefaasilise elektriahela parameetrite jälgimiseks ja koormuse väljalülitamiseks, kui seatud piirväärtused ületatakse. Seadmel on ülepinge-, alapinge-, kuni 125A ülevoolu-, lekkevoolu- ja temperatuurikaitse, digitaalne ekraan ning automaatse toite taastamise funktsioon.

Digitaalselt ekraanilt saab jälgida tööpinget ja koormusvoolu. Kaitsepiirid, rakendumisviivitused, taastamisviivitus ja muud parameetrid on programmeeritavad esipaneeli nuppude abil. Ülevoolukaitset saab seadistada vahemikus 1–125A.

125A versioon reguleeritava ülevoolukaitsega

Ülevoolukaitse piirväärtust saab reguleerida vahemikus 1A kuni 125A. Algne seadistusväärtus on 100A. Seadistatud voolu ületamisel lülitatakse koormus välja pärast valitud 0.1–30s viivitust.

125A

Maks. ülevoolu seadistus

80–300V AC

Tööpinge vahemik

Klass 0.5

Mõõtetäpsus

1–999s

Taastamisviivitus

Tööpõhimõte

Olek	Seadme reaktsioon
Parameetrid on normaalsed	Väljundkontakt on suletud ja koormus saab toidet.
Ülepinge	Pärast seadistatud rakendumisaega lülitatakse koormus välja.
Alapinge	Koormus lülitatakse välja, kui pinge langeb alla seadistatud piirväärtuse.
Ülevool	Kui 1–125A vahemikus seadistatud piirväärtus ületatakse, lülitatakse ahel välja pärast valitud viivitust.
Lekkevool	Seadistatud 10–100mA piirväärtuse ületamisel aktiveeritakse kaitse.
Ülekuumenemine	Seadistatud temperatuuripiiri saavutamisel lülitatakse koormus välja.
Rike kõrvaldatud	Pärast seadistatud taastamisviivitust lülitatakse toide automaatselt uuesti sisse.

Kaitsefunktsioonid

Kaitse	Seadistusvahemik	Otstarve
Ülepingekaitse	120-300V / OFF	Lülitab koormuse välja, kui seadistatud pingepiir ületatakse.
Alapingekaitse	80-210V / OFF	Kaitseb koormust liiga madala võrgupinge eest.
Ülevoolukaitse	1-125A / OFF	Lülitab ahela välja, kui seadistatud koormusvool ületatakse.
Lekkevoolukaitse	10-100mA / OFF	Reageerib seadistatud jääkvoolu piirväärtusele.
Temperatuurikaitse	50-120°C / OFF	Lülitab koormuse välja seadistatud temperatuuripiiri saavutamisel.

125A ülevoolu kontroll

Reguleeritav 1A kuni 125A

Ülevoolukaitse piirväärtust saab seadistada 1A sammuga. Algväärtus on 100A. Kui tegelik vool ületab seadistatud piirväärtuse, rakendub kaitse pärast programmeeritavat 0.1–30s viivitust.

Automaatne taaslülitus

Pärast ajutist elektrivõrgu häiret saab seade koormuse toite automaatselt taastada. Taastamisviivitus on reguleeritav vahemikus 1 kuni 999 sekundit. See aitab vältida koormuse kohest sisselülitamist kohe pärast võrgupinge taastumist.

Korduva ülevoolu kaitse

Saab määrata, mitu ülevoolu rakendumist on lubatud enne automaatse taaslülituse blokeerimist. Lubatud arv on 1–20 korda või funktsiooni saab välja lülitada. Valitud rakendumiste arvu ületamisel jääb ahel väljalülitatuks ja vajalik on käsitsi lähtestamine.

Lekkevoolukaitse

Lekkevoolu piirväärtust saab seadistada vahemikus 10 kuni 100mA. Kaitse rakendumisaeg on ligikaudu kuni 100ms. Esipaneelil on eraldi lekkevoolukaitse testimisnupp.

Lekkevoolukaitse ei ole automaatne RCD / RCBO asendaja

Kui elektripaigaldises on projekti või normide järgi nõutud eraldi RCD või RCBO, ei tohiks integreeritud lekkevoolufunktsiooni pidada sellise kaitseseadme asendajaks ilma eraldi sobivuse ja vastavuse kinnitamiseta.

Temperatuurikaitse

Temperatuurikaitse on reguleeritav vahemikus 50°C kuni 120°C. Algväärtus on 85°C. Pärast temperatuurikaitse rakendumist kasutatakse ligikaudu 10°C hüstereesi, et seade ei lülituks pidevalt sisse ja välja täpselt seadistatud piiril.

Pingekaitse ja hüsterees

Üle- ja alapingekaitsel kasutatakse 5V hüstereesi. See tähendab, et väljund ei taastu täpselt samal pingepiiril, mille juures kaitse rakendus. Selline tööpõhimõte vähendab kontaktide sagedase lülitumise ohtu, kui võrgupinge kõigub seadistatud piirväärtuse lähedal.

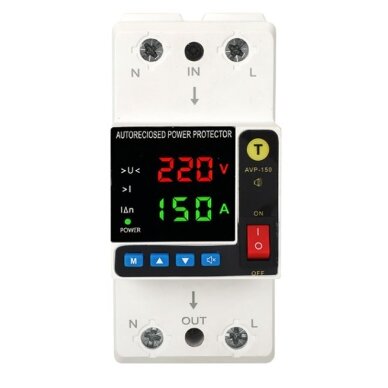

Digitaalne pinge- ja vooluekraan

Integreeritud digitaalne ekraan võimaldab jälgida tööpinget ja koormusvoolu. Mõõtetäpsus – klass 0.5. Pinge- ja voolunäite saab korrigeerida vahemikus ±9.9% sammuga 0.1%.

Näidik	Tähendus
>U<	Ülepinge / alapinge näit
>I	Ülevoolu näit
IΔn	Lekkevoolu näit
Power	Toite näit

Rikete ajalugu

Seade salvestab kaitse rakendumise põhjused ja võimaldab neid menüüst vaadata. Salvestada saab kuni 999 rikkekirjet.

Kood	Rike
PD	Toitehäire
UU	Alapinge
OU	Ülepinge
OC	Ülevool
LE	Lekkevoolukaitse
HT	Liiga kõrge temperatuur

Parooliga kaitstavad seadistused

Parameetrite menüüd saab kaitsta parooliga 000–999. Paroolikaitse aktiveerimisel saab takistada volitamata kasutajatel seadistatud kaitsepiire muuta.

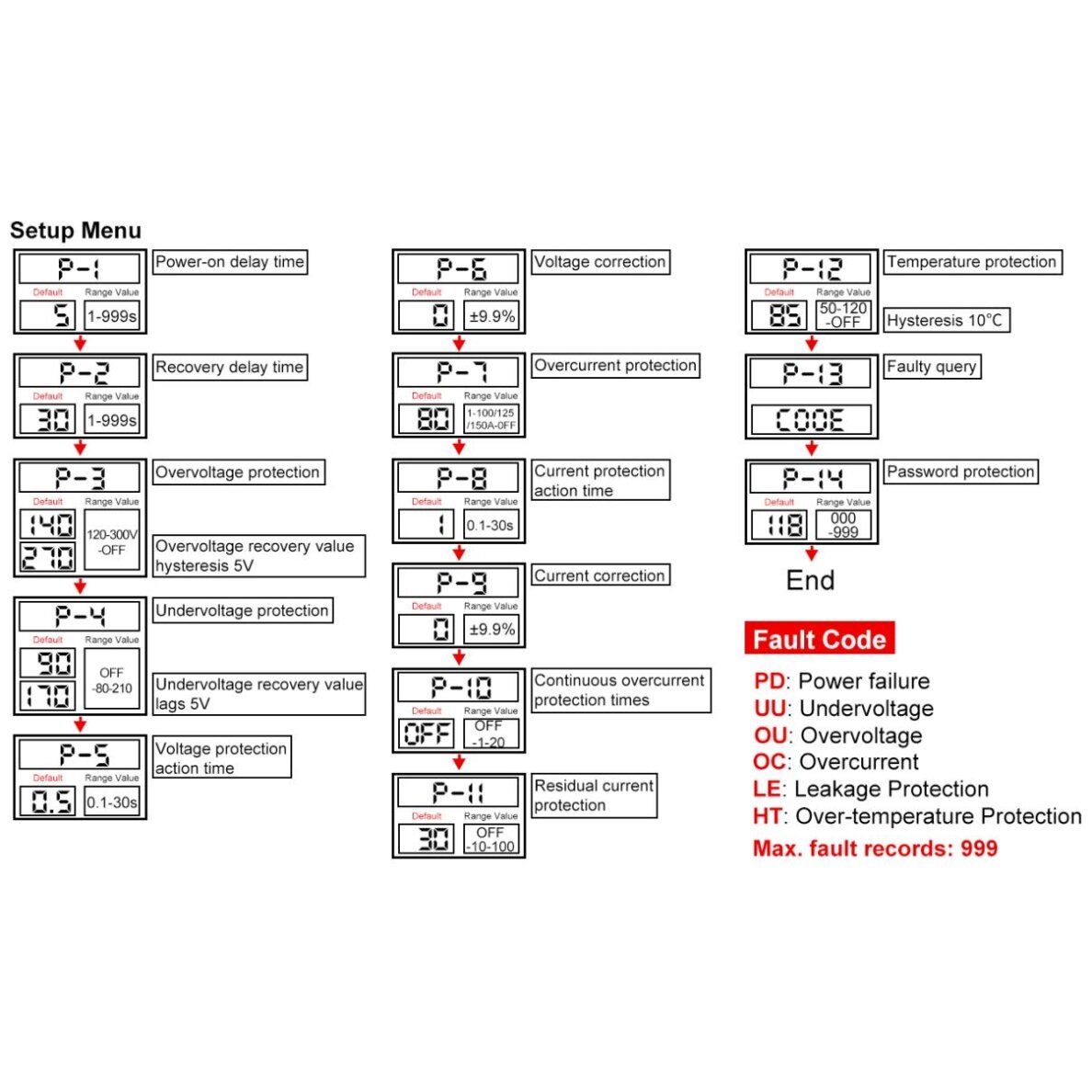

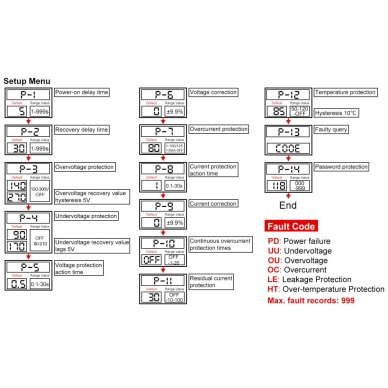

Programmeeritavad parameetrid

Menüü	Parameeter	Vahemik	Algväärtus
P-1	Sisselülitamise viivitus	1-999s	5s
P-2	Taastamisviivitus	1-999s	30s
P-3	Ülepingekaitse	120-300V / OFF	270V
P-4	Alapingekaitse	80-210V / OFF	170V
P-5	Pingekaitse rakendumisaeg	0.1-30s	0.5s
P-6	Pinge korrigeerimine	±9.9%	0%
P-7	Ülevoolukaitse	1-125A / OFF	100A
P-8	Ülevoolu rakendumisaeg	0.1-30s	1s
P-9	Voolu korrigeerimine	±9.9%	0%
P-10	Korduvate ülevoolurakendumiste arv	1-20 / OFF	OFF
P-11	Lekkevoolukaitse	10-100mA / OFF	30mA
P-12	Temperatuurikaitse	50-120°C / OFF	85°C
P-13	Rikete ajalugu	Kuni 999 kirjet	–
P-14	Parool	000-999	118

Tehnilised andmed

Toote tüüp	Multifunktsionaalne pinge- ja voolukontrolli relee automaatse taaslülitusega
Nimivool / ülevoolu vahemik	Kuni 125A, reguleeritav 1-125A
Algne ülevoolupiir	100A
Nimitoitepinge	AC 110V / 230V
Tööpinge vahemik	AC 80-300V
Sagedus	50/60Hz
Mõõtetäpsus	Klass 0.5
Ülepingekaitse	120-300V / OFF
Ülepinge hüsterees	5V
Alapingekaitse	80-210V / OFF
Alapinge hüsterees	5V
Ülevoolukaitse	1-125A / OFF
Ülevoolukaitse viivitus	0.1-30s
Lekkevoolukaitse	10-100mA / OFF
Lekkevoolukaitse rakendumisaeg	Kuni 100ms
Temperatuurikaitse	50-120°C / OFF
Temperatuuri hüsterees	10°C
Sisselülitamise viivitus	1-999s
Taastamisviivitus	1-999s
Pinge / voolu korrigeerimine	±9.9%
Väljundkontakt	1NO
Nimiisolatsioonipinge	450V
Impulssülepinge kaitsetase	III klass
Elektriline tööiga	1x10⁵ tsüklit
Mehaaniline tööiga	1x10⁶ tsüklit
Kaitseaste	IP20
Saasteaste	3
Töökõrgus	<2000m
Töötemperatuur	-5°C ~ +40°C
Säilitustemperatuur	-10°C ~ +55°C

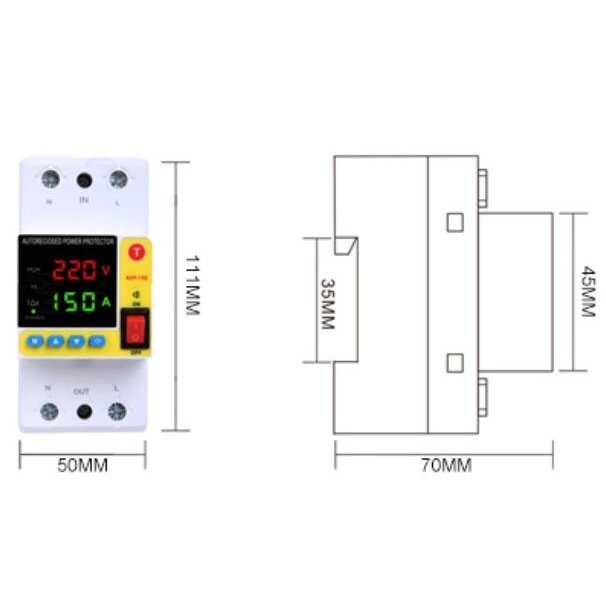

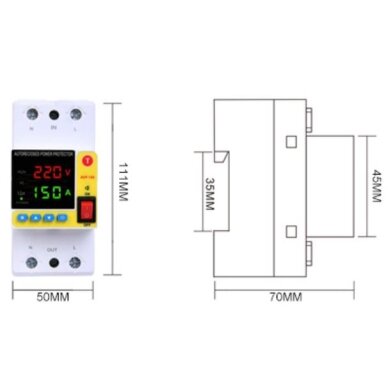

Mõõtmed	50x111x70mm
Paigaldus	DIN-liist

Plussid / eelised

Ülevoolu kontroll kuni 125A reguleerimisega 1A sammuga.
Automaatne taaslülitus pärast normaalsete võrgutingimuste taastumist.
Üle- ja alapingekaitse programmeeritavate piirväärtustega.
Lekkevoolu kontroll vahemikus 10–100mA.
Temperatuurikaitse seadistatava piiriga kuni 120°C.
Digitaalne pinge- ja vooluekraan.
Reguleeritavad kaitseviivitused võimaldavad töö kohandada erinevatele koormustele.
Rikete ajalugu kuni 999 kirjet.
Paroolikaitse parameetrite seadistustele.
Paigaldus DIN-liistule mugavaks integreerimiseks elektrikilpi.

Miinused / piirangud

IP20: mõeldud paigaldamiseks suletud elektrikilpi.
Maksimaalne vool 125A: seadistatud kaitsepiir ja juhtmete ristlõige peavad vastama tegelikule ahelakoormusele.
Töötemperatuur kuni +40°C: elektrikilbis tuleb tagada sobivad töötingimused.
Lekkevoolukaitse funktsiooni ei tohiks pidada RCD / RCBO asendajaks ilma eraldi sobivuse kinnitamiseta.
III klassi impulssülepinge kaitse ei asenda hoone täielikku astmelist SPD-kaitsesüsteemi.

Milleks sobib?

Ühefaasilistele elektrijaotuskilpidele
Elu- ja äripindadele
Seadmetele, mis on tundlikud võrgupinge kõikumiste suhtes
Koormustele, mille voolu tuleb piirata seadistatud 1–125A väärtuseni
Süsteemidele, kus pärast ajutist häiret on vajalik automaatne toite taastamine
Pumpade, kütte-, ventilatsiooni- ja muude ühefaasiliste elektriahelate kaitseks, kui nende parameetrid vastavad seadme võimalustele

Milleks ei sobi?

Üle 125A koormustele
Avatud välipaigalduseks
Keskkonda, kus esineb korrodeerivaid gaase või otsest vihmamõju
Ainsa lühisekaitsena
Automaatkaitselüliti, sulavkaitsme või projektis nõutud RCD / RCBO asendajana

Praktiline kasutusnäide

Elektrikilbis kasutatakse releed kuni 125A ühefaasilise koormuse kontrollimiseks. Näiteks seadistatakse ülevoolupiir väärtusele 80A. Kui koormusvool ületab 80A kauem kui valitud viivitus, lülitab relee ahela välja. Kui rikke põhjus on kõrvaldatud ja parameetrid muutuvad taas normaalseks, saab toite pärast seadistatud taastamisaega automaatselt taastada.

Korduma kippuvad küsimused (KKK)

Milline on maksimaalne ülevoolukaitse piir?

125A. Piirväärtust saab reguleerida vahemikus 1A kuni 125A.

Milline on voolukaitse algväärtus?

Ülevoolukaitse algseadistus on 100A.

Kas saab seadistada näiteks 63A piiri?

Jah. Ülevoolupiiri saab reguleerida 1A sammuga vahemikus 1–125A.

Kas relee lülitab toite automaatselt uuesti sisse?

Jah. Pärast normaalsete parameetrite taastumist saab toite taastada pärast seadistatavat 1–999s viivitust.

Kas ülepingepiiri saab seadistada?

Jah. Ülepingekaitse on reguleeritav vahemikus 120–300V või selle saab välja lülitada.

Kas alapingepiiri saab seadistada?

Jah. Kaitsepiiri saab reguleerida vahemikus 80–210V või funktsiooni saab välja lülitada.

Kas seadmel on lekkevoolu kontroll?

Jah. Piirväärtust saab seadistada vahemikus 10 kuni 100mA.

Kas seadmel on ülekuumenemiskaitse?

Jah. Temperatuurikaitset saab seadistada vahemikus 50°C kuni 120°C.

Kas ekraan näitab voolu ja pinget?

Jah. Digitaalne ekraan näitab tööpinget ja koormusvoolu.

Kas varasemaid rikkeid saab vaadata?

Jah. Rikete ajaloos saab salvestada kuni 999 kirjet.

Kas seadistusi saab parooliga kaitsta?

Jah. Parooli saab seadistada vahemikus 000–999.

Kas relee ette on vaja automaatkaitselülitit?

Jah. Sisendahel peab olema kaitstud õigesti valitud automaatkaitselülitiga.

Oluline paigaldus- ja elektriohutuse teave

Seadme peab paigaldama kvalifitseeritud elektrispetsialist. Sisendpoolele tuleb paigaldada õigesti valitud automaatkaitselüliti. Enne paigaldus- või hooldustöid tuleb kõik toiteallikad välja lülitada ja veenduda, et klemmidel puudub pinge. Pingestatud seadme klemme ei tohi puudutada. Enne sisselülitamist tuleb kontrollida kõigi juhtmete ja klemmide ühendusi. Seade on ette nähtud paigaldamiseks kaitstud elektrikilpi ning seda ei tohi otseselt mõjutada vihm, tugev päikesekiirgus ega korrodeerivad gaasid.

Multifunktsionaalne pinge- ja voolukontrolli relee 125A – DIN-liistule paigaldatav kaitseseade reguleeritava 1–125A ülevoolukontrolli, üle- ja alapingekaitse, lekkevoolu- ja temperatuurikontrolli, digitaalse pinge- ja vooluekraani, rikete ajaloo ning automaatse toite taaslülitusega pärast sobivate elektrivõrgu parameetrite taastumist.

Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.

CE-sertifikaat – ohutuse, kvaliteedi ja vastavuse garantii

See toode on märgistatud CE-märgisega, mis kinnitab vastavust kõikidele kehtivatele Euroopa Liidu direktiividele ja määrustele. CE-märgis ei ole pelgalt formaalsus – see on oluline kvaliteedi ja ohutuse näitaja, mis tagab, et toode on nõuetekohaselt hinnatud, testitud ja ohutult kasutatav kogu EL turul.

CE-sertifikaat tähendab, et toodet on hinnatud järgmiste põhikriteeriumide alusel:

Ohutusnõuded – tagab, et toode ei kujuta ohtu kasutajale ega keskkonnale
Elektromagnetiline ühilduvus (EMC) – seade ei häiri teiste seadmete tööd ja on vastupidav välistele häiretele
Keskkonnastandardid – vastab kehtivatele ökoloogilistele ja materjalikasutuse nõuetele
Töökindlus – toode sobib pikaajaliseks kasutamiseks vastavalt ettenähtud otstarbele

CE-märgis võimaldab:

toodet seaduslikult tarnida ja kasutada kõigis Euroopa Liidu riikides
tagada kõrge kvaliteedi ja ohutuse taseme
kasutada toodet nii koduses, ärilises kui ka tööstuslikus keskkonnas

CE-märgis on tootja vastutusdeklaratsioon, mis kinnitab, et toode vastab kõikidele kehtivatele standarditele ja EL õigusaktidele.

Mida see tähendab teile kui ostjale?

Ohutu kasutamine igapäevases tegevuses
Usaldusväärne töö ja väiksem rikete oht
Vastavus EL normidele ja nõuetele
Sobivus professionaalseteks lahendusteks
