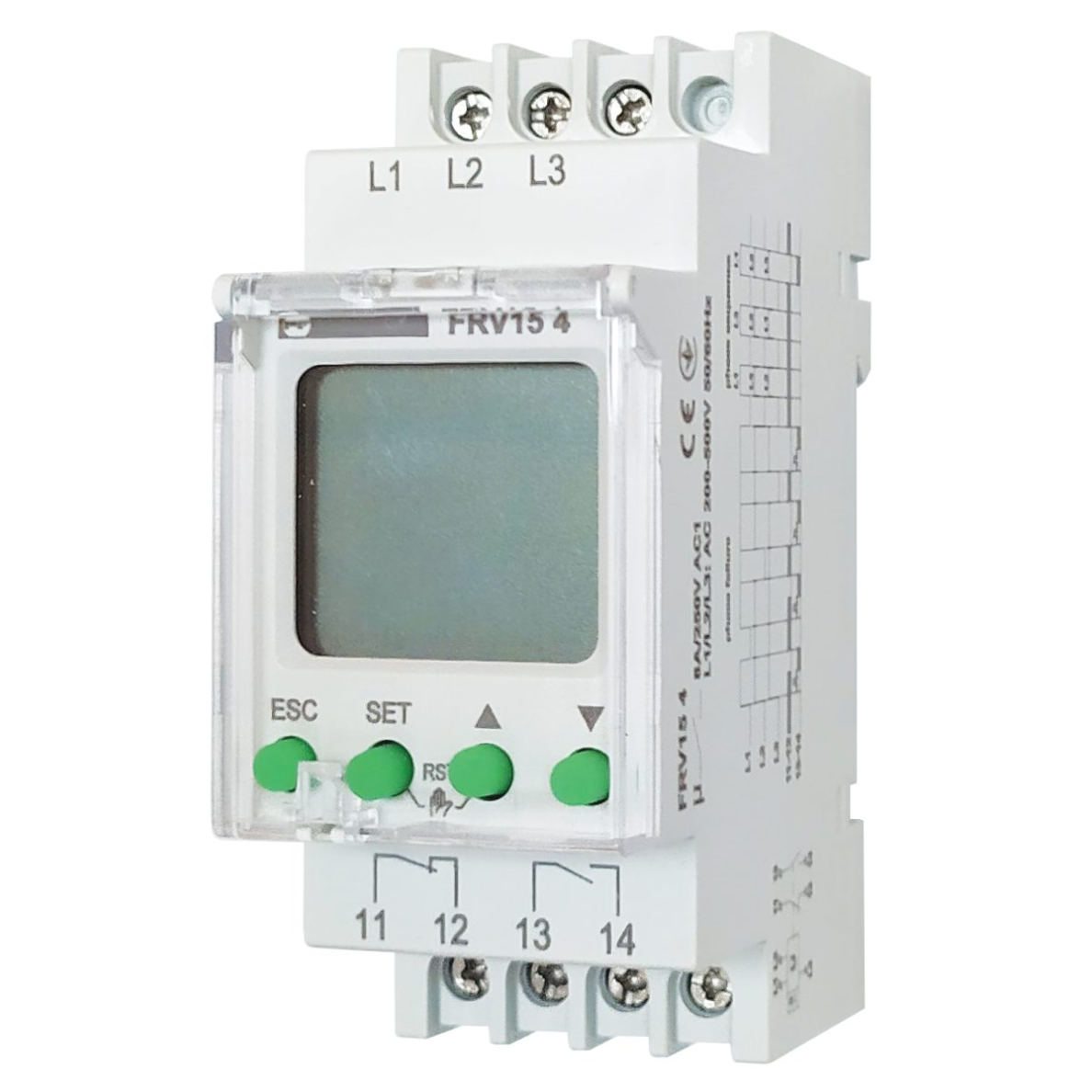

Kolmefaasiline pinge- ja faasikontrollrelee | 3F | 200–500 V AC | U> / U< | asümmeetria | 8 A | DIN | Promfactor Baltic | PF-FRV154
Tootekood: PF-FRV154Hind 27.16 € KM-ga( 22.45 € KM-ta )Promfactor Baltic FRV15 4 on kolmefaasilise võrgu kontrollrelee väljundkontaktiga mootoritele, pumpadele ja automaatikakilpidele.
-
Kolmefaasiline pinge- ja faasikontrollrelee | 3F | 200–500 V AC | U> / U< | asümmeetria | 8 A | DIN | Promfactor Baltic | PF-FRV154
Promfactor Baltic FRV15 4 on kolmefaasilise võrgu kontrollrelee väljundkontaktiga mootoritele, pumpadele ja automaatikakilpidele. See tuvastab faasi kao ja muud võrgurikked, sõltuvalt mudelist ka vale faaside järjestuse, asümmeetria või pingehälbed.
Põhimõte:
Kolmefaasilisele mootorile on kõige ohtlikum kadunud faas, vale faaside järjestus või suur asümmeetria – mootor kuumeneb üle või pöörleb vastupidi. Kontrollrelee lülitab mootori kontaktori kaudu välja enne riket.Kontakt
8 A / 250 VPingepiirid
U> 381–500 V · U< 260–379 VVõrk / toide
L1, L2, L3 – 200–500 V AC, 50 HzFunktsioonid
asümmeetriaTööpõhimõte

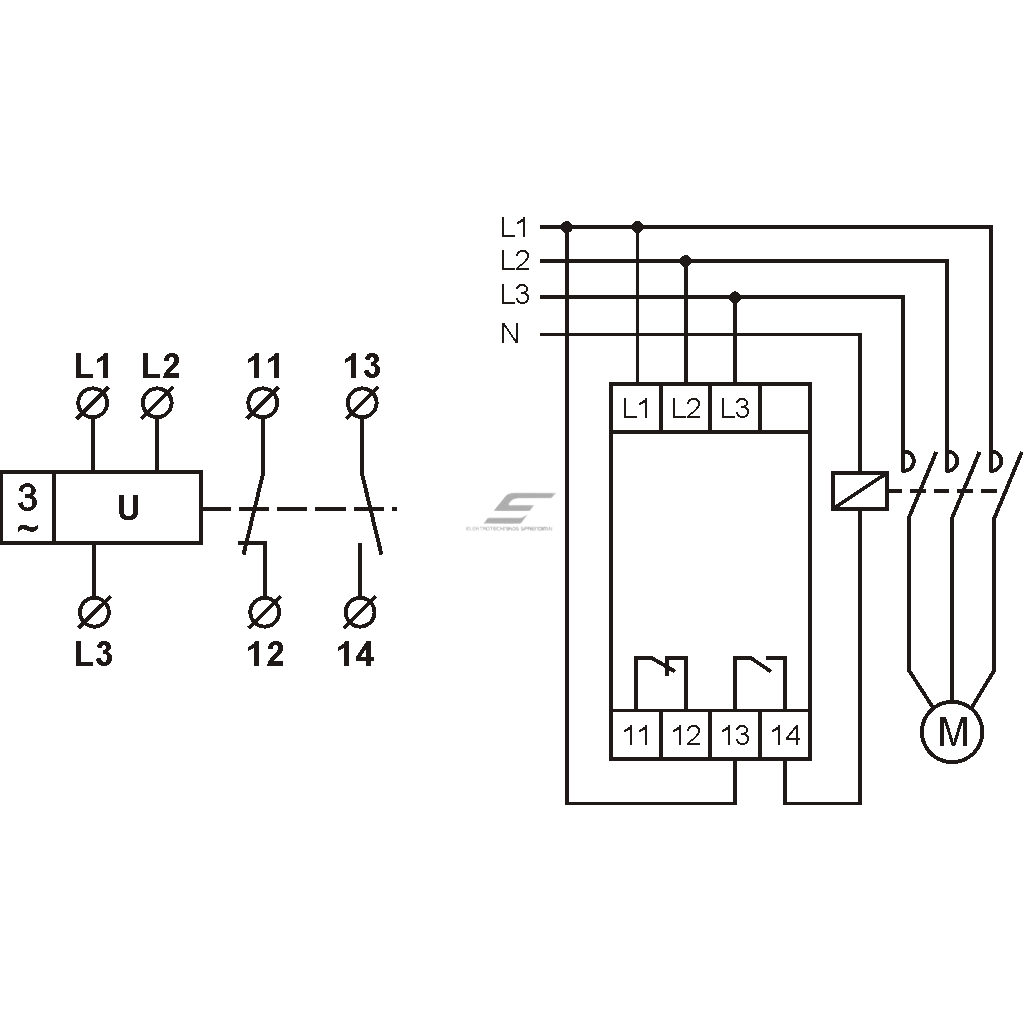

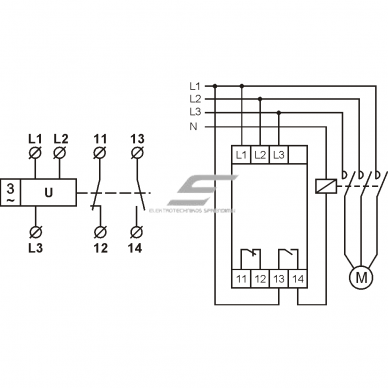

Relee ühendatakse faasidega L1, L2, L3 (sõltuvalt mudelist ka N) ja kontrollib võrguparameetreid valitud nimipinge Un järgi.
Rikke tuvastamisel lülitub väljundkontakt ümber ja lülitab kontaktori kaudu välja mootori või muu seadme; lühiajalised kõikumised filtreeritakse viivitusega.
Kui parameetrid taastuvad, naaseb kontakt automaatselt tööolekusse.
Miks valida Promfactor Baltic FRV15 4?
Kompaktne viis kaitsta kolmefaasilist mootorit või pumpa faasi kao ja muude võrgurikete eest.Tehnilised andmed

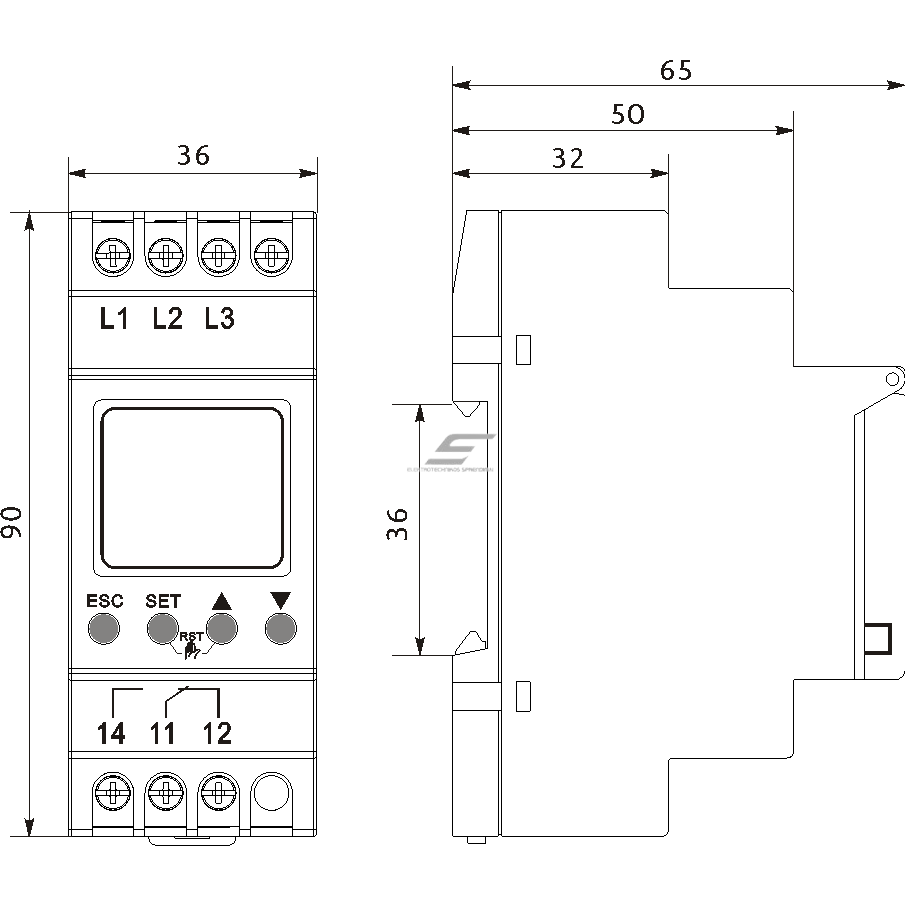

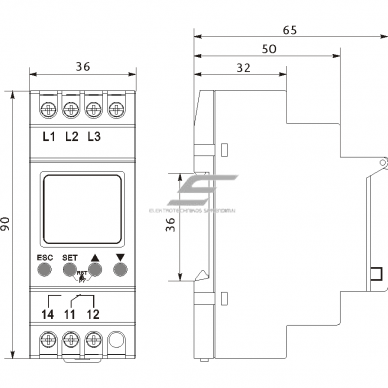

Toote tüüp Kolmefaasiline pinge- ja faasikontrollrelee (juht- – kontaktiga) Tootja / kood Promfactor Baltic / PF-FRV154 Toide L1, L2, L3 – 200–500 V AC, 50 Hz Ülepinge piir U> (tehase) 381–500 V, OFF Alapinge piir U< (tehase) 260–379 V, OFF Faaside asümmeetria lävi 5–20 %, OFF Väljalülitusviivitus pinge järgi 0,1–20 s Sisselülitusviivitus (tehase) 0,1–30 s Taastumisviivitus (tehase) 0,1–30 s Hüsterees 5 V Väljalülitus faasi kao korral ≤ 0,2 s Väljundkontakt NO + NC Kontakti vool AC1 8 A / 250 V Isolatsioonipinge Ui 415 V Kaitseaste IP20 Ressurss elektriline / mehaaniline (tsüklit) 100 000 / 1 000 000 Juhtmete ristlõige 0,5–2,5 mm² Klemmide pingutusmoment 0,5 Nm Töötemperatuur −5…+40 °C Ekraan / indikatsioon LCD Paigaldus DIN 35 mm Põhifunktsioonid
- Faasi kao tuvastamine – mootor ei tööta kahel faasil.
- Ülepinge kontroll U> – reageerib liiga kõrgele pingele.
- Alapinge kontroll U< – reageerib liiga madalale pingele.
- Asümmeetria kontroll – reageerib ebavõrdsetele faasipingetele.
- Faasi kao kontroll – lülitab faasi kadumisel välja.
- Digitaalne ekraan või indikatsioon – olek on kohe näha.
Kus kasutatakse?
- Kolmefaasilised mootorid kontaktoriga
- Puurkaevu- ja drenaažipumbad
- Kompressorid, ventilaatorid, konveierid
- Külmutusseadmed, külmikautod
- Põllumajandus- ja ehitusplatsi seadmed
- Automaatikakilbid
Kasutamine vastavalt vajadusele
Automaatika paigaldajale.
Faasikontroll kontaktori juhtahelas.Talu või töökoja omanikule.
Pump ja kompressor on kaitstud faasi kao eest.Elektrikule.
Kompaktne relee mootorikilbile.Praktiline kasutus
Puurkaevupumpa või kompressorit juhib kontaktor. Ühe faasi kadumisel või pärast remonti vahetatud faaside korral ei lase Promfactor Baltic FRV15 4 mootoril töötada – kontaktor lülitatakse välja.Plussid
- Faasi kao ja muude rikete kontroll
- Kompaktne
- Sobib kontaktori juhtimiseks
- DIN-paigaldus
Miinused / piirangud
- Võimas koormus tuleb ühendada kontaktori kaudu
- Ei kaitse välguimpulsside eest
- Ei asenda mootori kaitselülitit
Ohutus- ja paigaldusmärkused
- Paigaldage ainult pärast toite väljalülitamist; töid teeb kvalifitseeritud elektrik.
- Võimas koormus ühendage ainult kontaktori kaudu.
- Enne käivitamist kontrollige faaside järjestust.
- Seadke nimipinge Un vastavalt võrgule.
Kiire valikujuhend
3F200–500 V ACU> / U<asümmeetria8 ASobib, kui vajate:- kaitsta kolmefaasilist mootorit või pumpa
- kontrollida faaside järjestust ja faasi kadu
Kontrollige enne kasutamist:- võrgupinge vastab relee Un-le
- kontaktori mähise vool ≤ kontakti vool
Oluline meeldetuletus: relee ei asenda mootori kaitselülitit ega termoreleed.KKK
Kas mootori võib ühendada otse relee kaudu?
Ei – kontaktori kaudu.Kas neutraal on vajalik?
Sõltub mudelist – vt tehnilist tabelit.Mille eest see kaitseb?
Faasi kao ja sõltuvalt mudelist vale järjestuse, asümmeetria või pingehälvete eest.Kas kaitseb välgu eest?
Ei – selleks on vaja SPD-d.Kas taastub automaatselt?
Jah, kui parameetrid taastuvad.Kas asendab termoreleed?
Ei.Kolmefaasiline pinge- ja faasikontrollrelee | 3F | 200–500 V AC | U> / U< | asümmeetria | 8 A | DIN | Promfactor Baltic | PF-FRV154
Promfactor Baltic FRV15 4 – kolmefaasiliste mootorite ja pumpade kaitse faasi kao ja võrgurikete eest.
Avaldatud: 2026-11-13 · Andmed kontrollitud tootja andmelehe järgi: 2026-11-13
Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.TootjaSee toode on märgistatud CE-märgisega, mis kinnitab vastavust kõikidele kehtivatele Euroopa Liidu direktiividele ja määrustele. CE-märgis ei ole pelgalt formaalsus – see on oluline kvaliteedi ja ohutuse näitaja, mis tagab, et toode on nõuetekohaselt hinnatud, testitud ja ohutult kasutatav kogu EL turul.
CE-sertifikaat tähendab, et toodet on hinnatud järgmiste põhikriteeriumide alusel:
Ohutusnõuded – tagab, et toode ei kujuta ohtu kasutajale ega keskkonnale
Elektromagnetiline ühilduvus (EMC) – seade ei häiri teiste seadmete tööd ja on vastupidav välistele häiretele
Keskkonnastandardid – vastab kehtivatele ökoloogilistele ja materjalikasutuse nõuetele
Töökindlus – toode sobib pikaajaliseks kasutamiseks vastavalt ettenähtud otstarbeleCE-märgis võimaldab:
toodet seaduslikult tarnida ja kasutada kõigis Euroopa Liidu riikides
tagada kõrge kvaliteedi ja ohutuse taseme
kasutada toodet nii koduses, ärilises kui ka tööstuslikus keskkonnasCE-märgis on tootja vastutusdeklaratsioon, mis kinnitab, et toode vastab kõikidele kehtivatele standarditele ja EL õigusaktidele.
Mida see tähendab teile kui ostjale?
Ohutu kasutamine igapäevases tegevuses
Usaldusväärne töö ja väiksem rikete oht
Vastavus EL normidele ja nõuetele
Sobivus professionaalseteks lahendusteks
