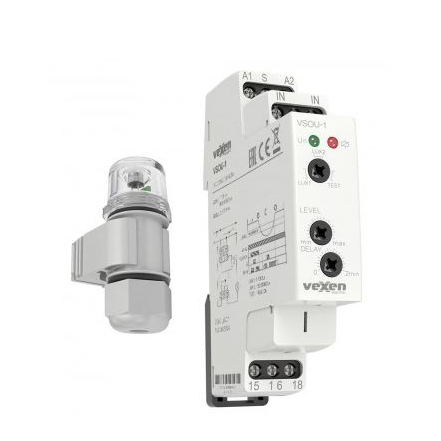

  • Moodul-fotorelee | hämaralüliti välise anduriga | 16 A | 230 V AC | 1–50 000 lx | 1CO | andur IP56 | DIN | VEXEN | VSOU-1

    Tootekood: VSOU-1

    DIN-liistule paigaldatav hämaralüliti välise anduriga: 1–50 000 lx, 1CO 16 A AC1, viide 0–2 min, sisend S, 1 moodul.

  • Moodul-fotorelee välise anduriga | 16 A | 1–50 000 lx | VEXEN VSOU-1

    VEXEN VSOU-1 on hämaralüliti, mis lülitab väljundit tegeliku valgustatuse järgi. Relee paigaldatakse kilpi DIN-liistule (1 moodul), valgust mõõdab aga väline andur koos hoidikuga, mis paigaldatakse väljas seinale. Kaks vahemikku – 1–100 lx ja 100–50 000 lx – võimaldavad juhtida nii välisvalgustust hämardudes kui ka seadmeid ereda päevavalguse järgi.

    Põhimõte:
    Üks relee katab kogu praktikas vajaliku valguspiiride spektri – sügavast hämarusest päikesepaistelise päevani. Ümberlülituv 1CO kontakt ja blokeerimissisend S võimaldavad kasutada seda mitte ainult lihtsaks „lülita hämaras sisse“ funktsiooniks, vaid ka keerukamas automaatikas.
    Tundlikkus
    1–50 000 lx (2 vahemikku)
    Väljund
    1CO, 16 A AC1
    Toide
    230 V AC, 50–60 Hz
    Viide
    0–2 min, reguleeritav
    Paigaldus
    1 moodul, DIN-liist

    Tööpõhimõte

    Väline andur mõõdab pidevalt valgustatust. Kui valgus langeb alla seatud piiri, lülitab relee väljundkontakti ümber (15–18 sulgub) ja lülitab valgustuse sisse; kui valgus tõuseb üle piiri koos hüstereesiga, naaseb kontakt algasendisse (15–16).

    Valitakse üks kahest vahemikust – 1–100 lx või 100–50 000 lx – ning täpne piir seatakse esipaneeli nupuga LEVEL. Viide on reguleeritav 0–2 min ja ei lase releel reageerida autotuledele, välgule ega mööduvale pilvele.

    Sisend S on mõeldud väljundi sundväljalülitamiseks: nt taimeri kontakt A1–S kaudu blokeerib valgustuse öötundidel ka siis, kui väljas on pime. Roheline LED näitab toidet, punane – sisselülitatud väljundit.

    Miks 1–50 000 lx?
    Välisvalgustus lülitatakse tavaliselt sisse 5–20 lx juures, vaateaknad ja reklaam 30–80 lx juures; selleks kasutatakse vahemikku 1–100 lx. Vahemik 100–50 000 lx on mõeldud päevavalguse järgi juhtimiseks – nt ruloode, markiiside, kasvuhoone või ruumi varjestuse jaoks, kui piir ulatub tuhandete luksideni.

    Tehnilised andmed

    Toote tüüp Moodul-hämaralüliti (fotorelee) välise anduriga
    Tootja / mudel VEXEN VSOU-1
    Toitepinge 230 V AC, 50–60 Hz (−15 % / +10 %)
    Väljund 1 ümberlülituv kontakt (1CO), klemmid 15–16–18
    Kontaktide materjal AgSnO₂
    Lülitatav vool 16 A (AC1), käivitusvool 30 A (< 3 s)
    Lülitusvõimsus 4000 VA (AC1), 384 W (DC)
    Lülitatav pinge 250 V AC / 24 V DC
    Valgustundlikkuse vahemik 1–50 000 lx: 1–100 lx ja 100–50 000 lx
    Rakendumisviide 0–2 min, reguleeritav; hüstereesiga
    Juhtsisend S väljundi sundväljalülitus (blokeerimine), ühendus A1–S
    Indikatsioon roheline LED – toide, punane LED – väljund
    Andur väline, plasthoidikuga seinale paigaldamiseks
    Anduri kaabel kuni 50 m, 2 × 0,35 kuni 2 × 2,5 mm²
    Klemmid kuni 2,5 mm², otsikuga kuni 1,5 mm²
    Mehaaniline / elektriline eluiga 3 × 10⁷ / 0,7 × 10⁵ tsüklit (AC1)
    Kaitseaste IP40 esipaneeli poolt
    Välise anduri kaitseaste IP56 – andur paigaldatakse väljas
    Mõõtmed 90 × 17,6 × 64 mm, 1 moodul
    Kaal 65 g
    Paigaldus DIN-liist (EN 60715)
    Töötemperatuur −20…+55 °C (hoiustamine −30…+70 °C)
    Ülepingekategooria / saasteaste III / 2
    Elektriline tugevus 4 kV (toide – väljund)
    Standardid EN 60255-6, EN 61010-1

    Põhifunktsioonid

    • Kaks tundlikkusvahemikku – 1–100 lx hämaruse ja 100–50 000 lx päevavalguse jaoks.
    • Ümberlülituv kontakt 1CO – ahela saab sisse lülitada hämardudes (15–18) või valgel ajal (15–16).
    • Reguleeritav viide 0–2 min – lühiajalised valgusmuutused väljundit ei lülita.
    • Blokeerimissisend S – taimer või lüliti saab väljundi sunniviisiliselt välja lülitada.
    • Anduri kaabel kuni 50 m – anduri saab paigaldada kilbist kaugele.
    • Kompaktne korpus – 1 moodul DIN-liistul, selge LED-indikatsioon.

    Mille poolest erineb sarnastest mudelitest?

    • VEXEN TWR1 – Ainult 1–100 lx ja 1NO kontakt, kuid lai toitepinge 110–240 V AC ning AUTO / ON / OFF lüliti – lihtsale välisvalgustusele.
    • VEXEN TWR923 – Sama kategooria relee vahemikuga 1–10 000 lx – kui 50 000 lx ülempiiri pole vaja.
    • VEXEN DTWR972 – Digitaalne relee sisseehitatud taimeriga – öine väljalülitus ilma eraldi taimerita sisendil S.
    • Eti SOU-1 – Lähedane analoog: 1–50 000 lx kahes vahemikus, 1CO 16 A – alternatiiv, kui objektil kasutatakse Eti aparaate.

    Kus kasutatakse?

    • Tänavate, juurdesõiduteede ja parklate valgustus
    • Hoovide, fassaadide ja hoonete kontuuride valgustus
    • Kaupluste vaateaknad ja reklaamsildid
    • Ruloode, markiiside ja varjestuse juhtimine päevavalguse järgi
    • Kasvuhoonete ja abihoonete lisavalgustuse automaatika
    • Välisvalgustus öise väljalülitusega taimeri ja sisendi S kaudu
    • Taimerite ja käsilülitite asendamine olemasolevates kilpides

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Üks mudel nii hämaruse kui ka päevavalguse ülesanneteks; 1CO kontakt ja sisend S lihtsustavad ühendamist muu automaatikaga.
    Maja või talu omanikule.
    Hoovivalgustus lülitub hämardudes sisse ilma taimerit seadistamata ning taimeriga sisendil S lülitub ööseks välja.
    Ettevõtte või talu juhile.
    Territooriumi valgustus ja varjestus töötavad tegeliku valguse järgi – väiksemad kulud ja vähem käsitsitööd.

    Praktiline kasutus

    Kui laoterritooriumi prožektorid peavad põlema hämardudes, kuid kella 0:00–5:00 olema väljas, lahendab VSOU-1 selle ilma keeruka skeemita. Paigaldate relee kilpi ja anduri põhjapoolsele seinale, kus prožektorid seda ei valgusta. Valite vahemiku 1–100 lx, piiri umbes 10 lx ja viite 1 min. Taimeri kontakti ühendate öötundideks A1–S vahele. Prožektorite grupi ühendate moodulkontaktori kaudu.

    Plussid

    • Lai vahemik 1–50 000 lx (kaks alamvahemikku)
    • Ümberlülituv kontakt 1CO 16 A AC1
    • Reguleeritav viide 0–2 min
    • Blokeerimissisend S öiseks väljalülitamiseks
    • Anduri kaabel kuni 50 m
    • Ainult 1 moodul DIN-liistul

    Miinused / piirangud

    • 16 A on antud AC1 (aktiivse) koormuse kohta – suure käivitusvooluga LED-toiteplokkide ja prožektorite jaoks kasutage moodulkontaktorit
    • Puudub sisseehitatud taimer – öiseks väljalülitamiseks on vaja taimerit sisendil S või VEXEN DTWR972
    • Toide ainult 230 V AC – muu juhtpinge korral valige VEXEN TWR1 (110–240 V AC)

    ⚠ Ohutus- ja paigaldusmärkused

    • Paigaldage andur nii, et sellele langeks päevavalgus, kuid mitte juhitavate valgustite valgus – vastasel juhul hakkab relee ennast ise välja lülitama.
    • Ärge suunake andurit tee poole, kus seda valgustavad autotuled; samal eesmärgil suurendage viidet.
    • Relee korpus on mõeldud kilbile (IP40 eestpoolt) – väljas paigaldatakse ainult andur koos hoidikuga.
    • Anduri kaabel kuni 50 m; ärge vedage seda koos jõukaablitega ega paigaldage releed tugevate elektromagnetiliste häirete allikate lähedusse.
    • Suurema koormuse korral peab relee juhtima kontaktori mähist, mitte otse valgustite gruppi; kaitske ahelat sobiva kaitselülitiga.
    • Paigalduse teeb kvalifitseeritud elektrik pärast pinge väljalülitamist ja pinge puudumise kontrollimist.

    Kiire valikujuhend

    1–50 000 lx
    1CO 16 A AC1
    230 V AC
    1 DIN-moodul
    Sobib, kui on vaja:
    • juhtida valgustust või muid seadmeid nii hämaras kui ka päevavalguse järgi;
    • ümberlülituvat kontakti (sisselülitus hämaras või valgel ajal);
    • öist väljalülitust välise taimeri kaudu (sisend S).
    Kontrollige enne kasutamist:
    • koormuse tüüpi ja käivitusvoolu (LED – kontaktori kaudu);
    • kuhu andur paigaldatakse ja kas kaabel jääb alla 50 m;
    • kas juhtahela pinge on 230 V AC.
    Oluline meeldetuletus: fotorelee juhib valgustust valgustaseme järgi, kuid ei asenda kaitseaparaate; öiseks väljalülitamiseks sisendi S kaudu on vaja eraldi taimerit.
    ☝ Elsprendimai.eu soovitab:

    KKK

    Millise vahemiku valida?
    Välisvalgustusele ja vaateakendele – 1–100 lx; ruloodele, varjestusele ja muule päevavalguse järgi juhtimisele – 100–50 000 lx.
    Kuhu andur paigaldada?
    Väljas, hoone põhjaküljel, kus sellele langeb päevavalgus, kuid mitte juhitavate valgustite ega autotulede valgus.
    Kas LED-prožektoreid võib otse ühendada?
    Väikest koormust – jah, kuid suuremate LED-gruppide puhul kasutage käivitusvoolu tõttu moodulkontaktorit.
    Milleks on sisend S?
    Väljundi sundväljalülitamiseks: nt taimeri kontakt A1–S kaudu lülitab valgustuse ööseks välja.
    Miks väljund ei lülitu kohe ümber?
    Toimib reguleeritav 0–2 min viide – see kaitseb vale rakendumise eest.
    Kui kaugel võib andur olla?
    Kuni 50 m releest, kasutades 2 × 0,35–2 × 2,5 mm² kaablit.

    Moodul-fotorelee välise anduriga | 1–50 000 lx | 16 A | VEXEN VSOU-1

    VEXEN VSOU-1 on moodul-hämaralüliti välise anduriga, kahe vahemikuga 1–100 lx ja 100–50 000 lx, ümberlülituva 1CO 16 A AC1 kontaktiga, reguleeritava 0–2 min viitega ja blokeerimissisendiga S. Mõeldud välisvalgustusele ja päevavalguse järgi juhtimiseks.
