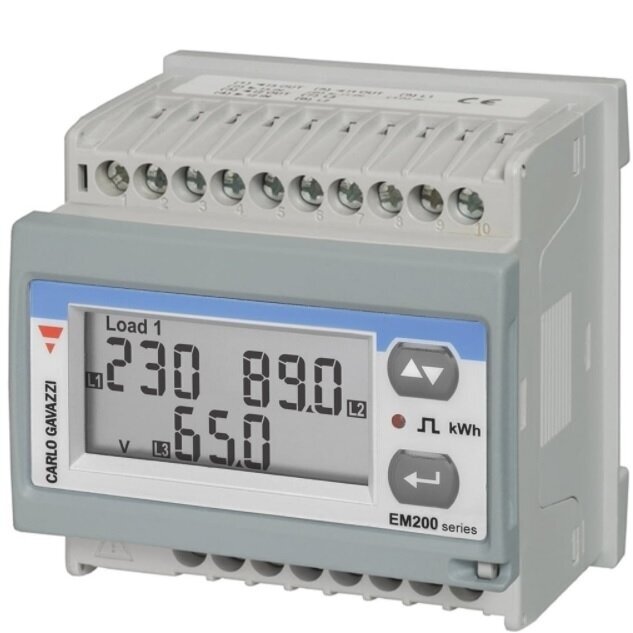

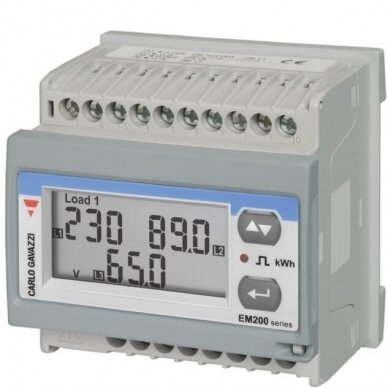

  • UusPopulaarne toode   Moodul-kolmefaasiline elektriarvesti | voolutrafodega 5(6) A | 3×230/400 V | RS485 Modbus | eemaldatav ekraan | DIN / paneel | Carlo Gavazzi EM21072DAV53XOSX

    Moodul-kolmefaasiline elektriarvesti | voolutrafodega 5(6) A | 3×230/400 V | RS485 Modbus | eemaldatav ekraan | DIN / paneel | Carlo Gavazzi EM21072DAV53XOSX

    Tootekood: EM21072DAV53XOSX
    Küsi
    Hind 408.98 € KM-ga
    ( 338.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Kolmefaasiline energiaarvesti ühendamiseks voolutrafode kaudu (…/5 A) 3×230/400 V võrgus. RS485 Modbus RTU, programmeeritav impulssväljund ja patenteeritud eemaldatav ekraan – paigaldus DIN-liistule või kilbi uksele. MID-ita versioon – mitte-kommertsiaalseks (sise)mõõtmiseks.

  • Info

    Moodul-kolmefaasiline elektriarvesti | voolutrafodega 5(6) A | 3×230/400 V | RS485 Modbus | eemaldatav ekraan | DIN / paneel | Carlo Gavazzi EM21072DAV53XOSX

    Carlo Gavazzi EM21 72D (kood EM21 72D AV5 3 X O S X) on kompaktne kolmefaasiline elektriarvesti, mis ühendatakse voolutrafode kaudu 5 A sekundaarvooluga. Mõeldud suurema vooluga sisenditele ja liinidele, kus mõõtmist ja peamisi võrguparameetreid on vaja SCADA- või BMS-süsteemis RS485 Modbus RTU kaudu.

    Põhimõte:
    Kuna voolu mõõdetakse voolutrafode kaudu, sobib arvesti igas suuruses sisendile – piisab sobiva trafo valimisest ja selle suhte sisestamisest (kuni 999). Patenteeritud eemaldatav ekraan võimaldab sama seadet paigaldada DIN-liistule või kilbi uksele (väljalõige 68×68 mm). See versioon on MID-ita – näidud on mõeldud sisemõõtmiseks ja energiahalduseks.
    Ühendus
    Voolutrafoga, 5(6) A
    Võrk
    400 V L-L
    Liides
    RS485 Modbus RTU
    Paigaldus
    DIN või paneel
    ℹ
    Kahesuunaline mõõtmine
    Selle koodi puhul tootja andmeleht eraldi eksporditud energia registrit ei märgi – kogutakse koguenergia kWh ja kvarh. Kui import ja eksport peavad olema eraldi näha, valige selgelt märgitud kahesuunalise mõõtmisega mudel.

    Sideliidesed ja integratsioon

    RS485 Modbus RTU (JBUS)
    2-juhtmeline port kuni 1000 m, 9600 bps, kuni 247 aadressi, isolatsioon 4000 V RMS – andmed SCADA-sse, BMS-i, PLC-sse või energiahaldussüsteemi.
    Impulssväljund (opto-MOSFET)
    Programmeeritav 0,01–9,99 kWh/imp, kuni 70 mA, kuni 260 V AC/DC – impulsiloendurile, PLC-le või andmesalvestile.

    Tööpõhimõte

    Vooluahelad ühendatakse väliste voolutrafode kaudu (…/5 A), pingeahelad otse 400 V L-L võrku; seade saab toite mõõdetavast pingest (VL1–N, 18–260 V AC). Paigaldus DIN-liistule (4 moodulit) või, ekraani eemaldades, kilbi uksele.

    Seade mõõdab TRMS-pingeid, voole, aktiiv- ja reaktiivvõimsust, PF-i, sagedust ja faasijärjestust ning arvutab energia ümber sisestatud voolutrafo (ja pingetrafo) suhte järgi.

    Tulemuseks on koguenergia kWh ja kvarh ning hetkeväärtused LCD-ekraanil, RS485 Modbus RTU liideses ja impulssväljundis.

    Miks valida Carlo Gavazzi EM21 72D?
    Üks kompaktne seade suure vooluga sisendile: voolutrafoühendus, Modbus ja paindlik paigaldus. Eemaldatav ekraan on eriti mugav, kui mõõteosa on kilbis ja näit uksel.

    Tehnilised andmed

    Toote tüüp Moodul-kolmefaasiline elektriarvesti
    Tootja / mudel Carlo Gavazzi EM21 72D
    Täielik kood EM21 72D AV5 3 X O S X
    Ühendus Voolutrafode kaudu (…/5 A)
    Voolu vahemik 5(6) A; ülekoormus 6 A pidevalt, 120 A 500 ms
    Pinge 400 V L-L (3×230/400 V)
    Sagedus 50/60 Hz
    Süsteemid 3 faasi 4 või 3 juhet, 2 faasi, 1 faas (programmeeritav)
    Voolutrafo suhe Programmeeritav kuni 999
    Täpsusklass kWh: 1 (EN 62053-21), B (EN 50470-3); kvarh: 2 (EN 62053-23)
    MID Ei (X-versioon) – mitte-kommertsiaalseks (sise)mõõtmiseks
    Tariifid Pole märgitud
    Mõõdetavad suurused W, var, PF, Hz, faasijärjestus; VLL, VLN, A; koguenergia kWh ja kvarh
    Liidesed RS485 Modbus RTU (JBUS), impulssväljund
    Impulssväljund Opto-MOSFET, 0,01–9,99 kWh/imp, kuni 70 mA, kuni 260 V AC/DC
    Toide Omatoide 18–260 V AC (VL1–N), ≤2 VA / 1 W
    Ekraan LCD 2 rida (7 + 3 numbrikohta), eemaldatav
    Moodulid / mõõtmed 4 DIN-moodulit, 72×72×65 mm
    Paneeli väljalõige 68×68 mm
    Kaitseaste Esikülg IP50, klemmid IP20
    Töötemperatuur −25…+55 °C
    Standardid IEC 60664, IEC 61010-1, EN 62053-21, EN 62053-23, EN 50470-3; CE, cULus

    Põhifunktsioonid

    • Voolutrafoühendus – sobib igas suuruses sisendile
    • RS485 Modbus RTU – andmed SCADA-sse, BMS-i või PLC-sse
    • Eemaldatav ekraan – DIN- või paneelipaigaldus
    • Võrguparameetrid – V, A, W, var, PF, Hz, faasijärjestus
    • Programmeeritavad impulsid – 0,01–9,99 kWh/imp
    • Omatoide – eraldi toiteallikat pole vaja

    Mille poolest erineb sarnastest mudelitest?

    Eastron SDM630MCT-2T Samuti voolutrafodega ja RS485 Modbusiga, kuid MID-i ja 2 tariifiga – kui näite kasutatakse arveldamiseks.
    Eastron SDM630MCT-ML-1 Voolutrafodega, Modbus, MID – MID-alternatiiv keskmise taseme projektidele.
    Eastron SMART X96-1 Paneeliarvesti 96×96 voolutrafodega, Modbus ja MID – ainult paneelipaigaldus.
    Schneider PowerLogic PM5110 / PM5330 Voolutrafodega paneeli-võimsusanalüsaatorid – kui on vaja laiemat võrgukvaliteedi analüüsi.

    Kus kasutatakse?

    • Hoonete ja tehaste voolutrafodega sisendid
    • Suure võimsusega liinid ja jaotuskilbid
    • Energiaseire SCADA-s ja BMS-is
    • Kompressoriruumid, pumbajaamad, külmaseadmed
    • Kilbiuste näidupaneelid
    • Energiaauditid ja kulude jaotamine osakondadele

    Kasutus vastavalt vajadusele

    Automaatikainsenerile.
    Modbus RTU andmed suure vooluga liinilt ilma lisamuunduriteta.
    Kilbitootjale.
    Üks seade DIN-liistule või uksele – vähem erinevaid artikleid.
    Energeetikule.
    Selged kWh, kvarh ja PF väärtused sisemiseks kulukontrolliks.

    Praktiline kasutus

    Kui tehase 250 A sisendit on vaja näha BMS-is, paigaldage kolm 250/5 A voolutrafot, sisestage EM21-sse trafosuhe 50 ja ühendage RS485 liin – andmed ilmuvad Modbus-süsteemi ning ekraani saab tõsta kilbi uksele.

    Plussid

    • Voolutrafoühendus – voolupiiri määrab trafo
    • RS485 Modbus RTU standardina
    • Eemaldatav ekraan: DIN- või paneelipaigaldus
    • Omatoide mõõdetavast pingest
    • Programmeeritav voolu-/pingetrafo suhe
    • Kompaktne – 4 DIN-moodulit

    Miinused / piirangud

    • MID puudub (X-versioon) – arveldamiseks valige Eastron SDM630MCT-2T või SDM630MCT-ML-1
    • Vaja on väliseid voolutrafosid
    • Tariififunktsiooni andmeleht ei märgi
    • Kahesuunalist mõõtmist selle koodi puhul ei märgita
    • Esikülg IP50 – paigaldada suletud kilpi

    Ohutus- ja paigaldusjuhised

    • Paigaldamise ja ühendamise teeb kvalifitseeritud elektrik pingevabas olekus
    • Ärge kunagi avage voolutrafo sekundaarahelat koormuse all – lühistage see enne
    • Kaitske pingeahelaid sulavkaitsmetega
    • Sisestage voolutrafo suhe täpselt ja järgige pinge ja voolu faaside vastavust
    • Vedage RS485 liin keerdpaarkaabliga, otstes terminaatorid

    Kiire valikujuhend

    Voolutrafoga …/5 A
    RS485 Modbus RTU
    DIN või paneel
    MID-ita
    Sobib, kui on vaja:
    • Mõõtmist suure vooluga liinil
    • Andmeid Modbus-süsteemis
    • Näitu kilbi uksel
    Kontrollige enne kasutamist:
    • Et arveldamiseks pole MID-i vaja
    • Voolutrafo sekundaarvool 5 A ja suhe
    • Et võrk on 400 V L-L
    Oluline meeldetuletus: See versioon ei ole MID-sertifitseeritud – selle näidud ei sobi fiskaalseks mõõtmiseks. Arvesti ei asenda ka kaitseaparaate ega võrgukvaliteedi analüsaatorit.

    KKK

    Kas see mudel ühendatakse otse?
    Ei, AV5-versioon ühendatakse voolutrafode kaudu 5 A sekundaarvooluga.
    Kas sellel on MID?
    Ei, viimane täht X tähendab MID-ita versiooni; MID on ainult PF-versioonidel.
    Mida tähendab koodis täht S?
    RS485 Modbus RTU porti.
    Mida tähendab täht O?
    Üht staatilist opto-MOSFET impulssväljundit.
    Kas saab paigaldada paneeli?
    Jah, eemaldatav ekraan sobib 68×68 mm väljalõikesse.
    Kas on vaja eraldi toidet?
    Ei, seade saab toite mõõdetavast pingest VL1–N.

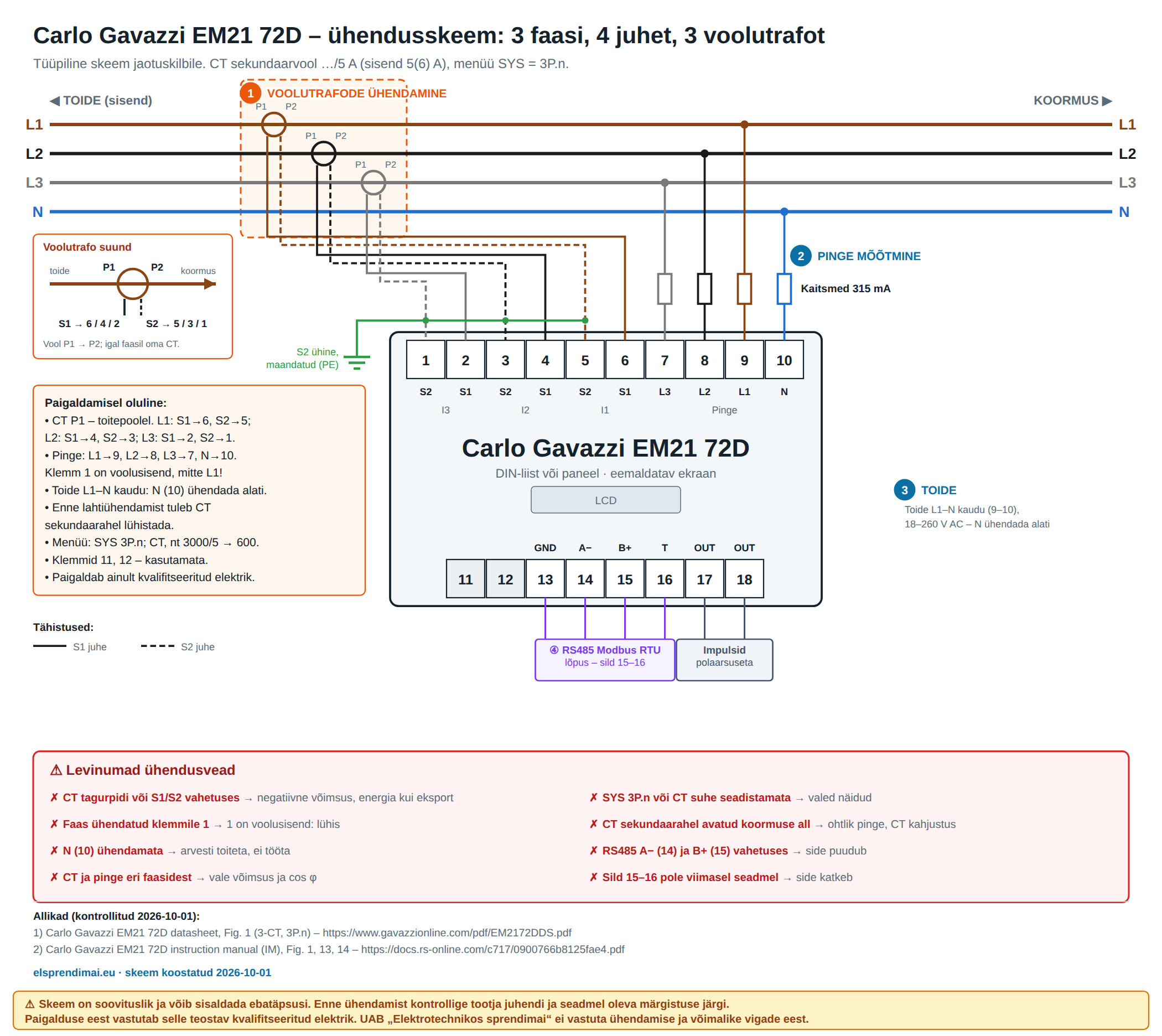

    Ühendusskeem voolutrafode kaudu

    Carlo Gavazzi EM21 72D – ühendusskeem voolutrafode kaudu, 3 faasi 4 juhet

    Klõpsake skeemil, et see suuremana avada. Tähistatud: ① voolutrafode ühendamine, ② pinge mõõtmine, ③ toide, ④ RS485.

    ⚠ Skeem on soovituslik ja võib sisaldada ebatäpsusi. Enne ühendamist kontrollige tootja juhendi ja seadmel oleva märgistuse järgi.
    Paigalduse eest vastutab selle teostav kvalifitseeritud elektrik. UAB „Elektrotechnikos sprendimai“ ei vastuta ühendamise ja võimalike vigade eest.

    Levinumad ühendusvead

    • CT tagurpidi või S1/S2 vahetuses – negatiivne võimsus, energia kui eksport.
    • Faas ühendatud klemmile 1 – 1 on voolusisend: lühis.
    • N (10) ühendamata – arvesti toiteta, ei tööta.
    • CT ja pinge eri faasidest – vale võimsus ja cos φ.
    • SYS 3P.n või CT suhe seadistamata – valed näidud.
    • CT sekundaarahel avatud koormuse all – ohtlik pinge, CT kahjustus.
    • RS485 A− (14) ja B+ (15) vahetuses – side puudub.
    • Sild 15–16 pole viimasel seadmel – side katkeb.

    Dokumendid ja allikad

    Skeem on koostatud 2026-10-01 tootja juhendi alusel. See on informatiivne – paigaldamisel järgige tootja juhendit ja kehtivaid elektripaigaldise nõudeid.

    Carlo Gavazzi EM21 72D – voolutrafoga kolmefaasiline arvesti Modbusiga

    Carlo Gavazzi EM21 72D AV5 3 X O S X on voolutrafodega 5(6) A kolmefaasiline arvesti RS485 Modbus RTU, impulssväljundi ja eemaldatava ekraaniga sisemõõtmiseks.
