  •   Mooduliline alalispinge kaitselüliti päikesepaneelidele 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | HSA3-DC VECAS

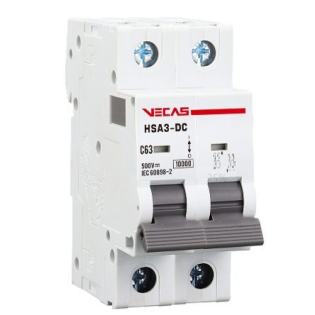

      Mooduliline alalispinge kaitselüliti päikesepaneelidele 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | HSA3-DC VECAS 1

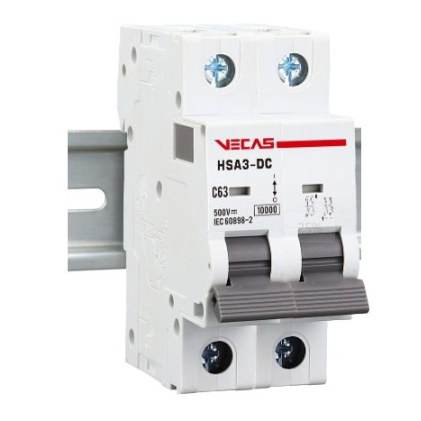

      Mooduliline alalispinge kaitselüliti päikesepaneelidele 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | HSA3-DC VECAS 2
      Mooduliline alalispinge kaitselüliti päikesepaneelidele 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | HSA3-DC VECAS 3

    Mooduliline alalispinge kaitselüliti päikesepaneelidele 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | HSA3-DC VECAS

    Tootekood: HSA3-DC-232500
    Küsi
    Hind 19.80 € KM-ga
    ( 16.36 € KM-ta )
    Soovid teistsugust hinda? Paku oma!
    Modulaarne alalisvoolu (DC) automaatkaitselüliti, mis on mõeldud alalisvooluahelate kaitsmiseks ülekoormuse ja lühise eest. See on 2-pooluseline, 32A, 500VDC automaatkaitselüliti C-tüüpi väljalülituskarakteristikuga, 10kA lahutusvõimega ja mõeldud DIN-liistule paigaldamiseks. Seade sobib päikesepaneelide, PV-süsteemide, akude, inverterite, alalisvoolu jaotuskilpide ja muude alalisvooluahelate kaitsmiseks.
  • Info

    Moodul-alalisvoolu (DC) kaitselüliti – 2P, 32A, 500VDC, C-kõver, 10kA, DIN

    Moodul-alalisvoolu (DC) kaitselüliti on mõeldud alalisvooluahelate kaitsmiseks ülekoormuse ja lühise eest. See on 2-pooluseline, 32A, 500VDC kaitselüliti, millel on C-väljalülitustunnusjoon, 10kA lahutusvõime ja paigaldus DIN-liistule. Seade sobib päikesepaneelide, PV-süsteemide, akude, inverterite, alalisvoolu jaotuskilpide ja muude alalispinge ahelate kaitsmiseks.

    Peamine eesmärk:
    See kaitselüliti on mõeldud alalispinge (DC) ahelatele, kus on vajalik kaitse ülekoormuse ja lühise eest. See on eriti oluline päikeseelektrijaamade, alalisvoolu jaotuskilpide, akusüsteemide ja inverteriahelate jaoks, kus tavalised vahelduvvoolu (AC) kaitselülitid ei sobi.
    Poolused
    2P
    Vool
    32A
    Pinge
    500V DC
    Lahutusvõime
    10kA

    Tööpõhimõte

    Alalisvoolu kaitselüliti jälgib vooluahela voolutugevust ja ülekoormuse või lühise korral lülitab vooluahela automaatselt välja. Termiline väljalülitusmehhanism reageerib pikaajalisele ülekoormusele ja magnetiline mehhanism lühise korral toimuvale järsule voolutõusule.

    C-tunnusjoon tähendab, et lüliti on mõeldud ahelatele, kus võib esineda suuremaid käivitusvoolusid. Selline tunnusjoon on oluline alalisvoolusüsteemides, kus kasutatakse invertereid, toiteplokke, akusid, kontrollereid või muid seadmeid, mis võivad lühiajaliselt tekitada suuremat käivitusvoolu.

    Miks on alalisvooluahelate jaoks vaja spetsiaalset kaitselülitit?
    Alalispinge ahelates on elektrikaare kustutamine raskem kui vahelduvpinge ahelates, mistõttu tuleb DC-süsteemides kasutada just alalisvoolule kohandatud kaitselüliteid. See mudel on mõeldud 500V DC ahelatele ja seda ei tohi kasutada vahelduvvoolu (AC) võrkudes, kui tootja ei ole teisiti märkinud.

    Tehnilised parameetrid

    Toote tüüp Moodul-alalispinge kaitselüliti
    Tootja VECAS
    Mudel HSA3-DC-232500
    Seeria / tüüp MCB-DC
    Pooluste arv 2P
    Nominaalvool In 32A
    Nominaalpinge Ue 500V DC
    Nominaalne isolatsioonipinge Ui 500V DC
    Nominaalne impulss-pinge Uimp 4kV
    Maksimaalne lahutusvõime Icn 10kA
    Töö-lahutusvõime Ics 75% Icn
    Väljalülitustunnusjoon C-kõver, 1–15 In
    Väljalülitusmehhanism Termiline ja magnetiline
    Mehaaniline vastupidavus 10 000 tsüklit
    Elektriline vastupidavus 1 000 tsüklit
    Juhtmete ühendusristlõige In ≤ 32A: 1–25 mm²; In ≥ 40A: 10–25 mm²
    Paigaldus DIN-liistule
    Töötemperatuur -20°C kuni +70°C
    Paigalduskõrgus ≤ 2000 m
    Suhteline õhuniiskus ≤ 90%
    Saastetase 2
    Keskkond Ilma tugeva vibratsiooni või löökideta

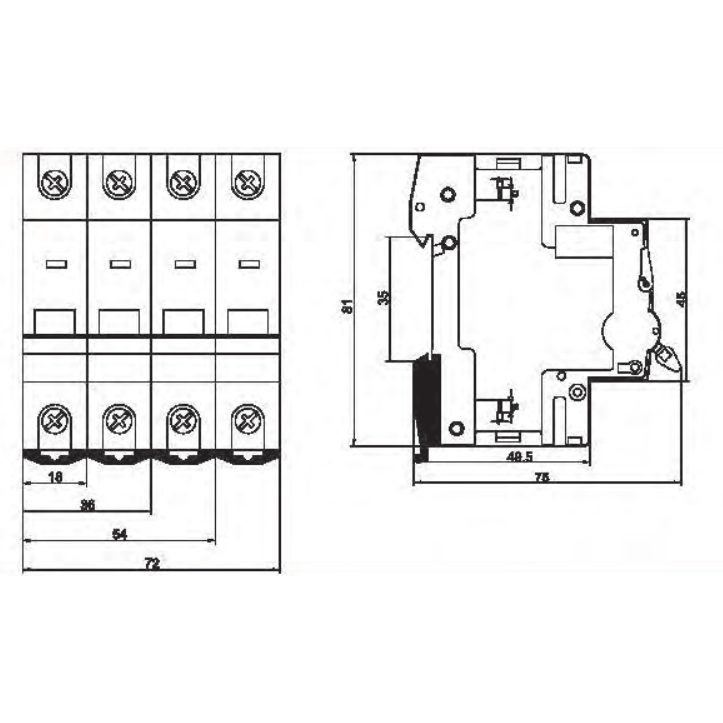

    Mõõtmed 36x81x75 mm
    Kaal 0.21 kg

    Kasutuskohad

    • Päikeseelektrijaamades ja PV-süsteemides – DC-ahelate kaitsmiseks ülekoormuse ja lühise eest.
    • Alalisvoolu jaotuskilpides – alalispinge ahelate väljalülitamiseks ja kaitsmiseks.
    • Akusüsteemides – akude ja alalisvoolu toiteahelate kaitsmiseks vastavalt skeemile.
    • Inverteriahelates – DC-poole kaitsmiseks, kui parameetrid vastavad seadme nõuetele.
    • Laadimisjaamades – alalisvooluahelate kaitsmiseks, kui tehnilised parameetrid on kooskõlastatud.
    • Telekommunikatsiooni toitesüsteemides – alalispinge toiteliinidele.
    • Tööstusautomaatikas – juhtimis- ja toiteahelate kaitseks.

    Praktiline paigaldusnäide

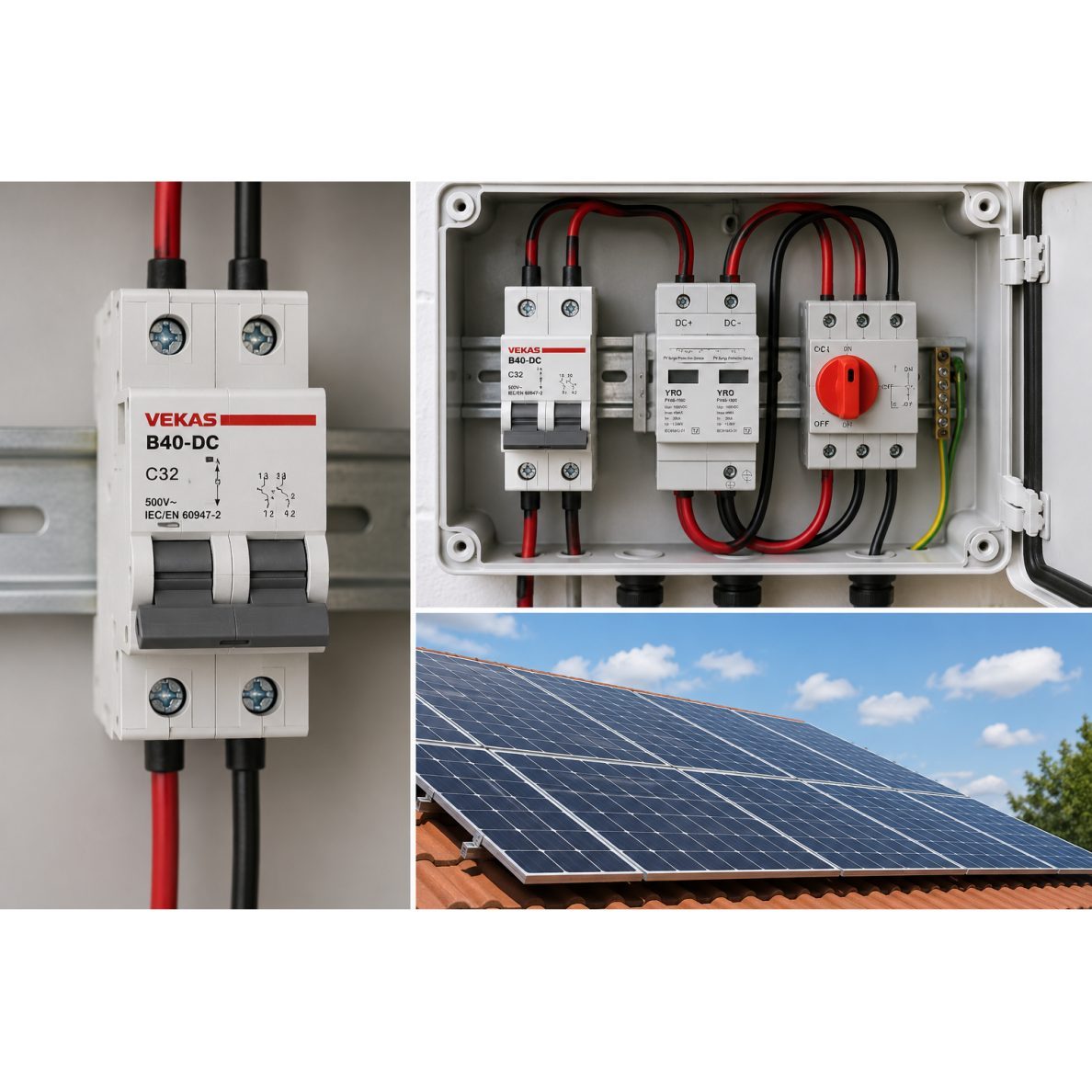

    Näiteks paigaldatakse kaitselüliti alalisvoolu jaotuskilpi DIN-liistule päikesepaneelide ahela ja inverteri DC-sisendi vahele. Nii saab see ülekoormuse või lühise korral vooluahela lahutada ja pakkuda täiendavat kaitset süsteemi hoolduse ajal.

    Samuti võib lülitit kasutada aku-, telekommunikatsiooni- või tööstusautomaatika DC-süsteemides, kui pinge, vool, polaarsus, lahutusvõime ja kaabli ristlõiked vastavad süsteemi konkreetsele projektile.

    Plussid

    • Mõeldud DC-süsteemidele – kohandatud kuni 500V alalispinge jaoks.
    • 2P konstruktsioon – võimaldab vastavalt skeemile lahutada alalisvooluahela kaks liini.
    • 32A nominaalvool – sobib paljudele väikese ja keskmise suurusega DC-ahelatele.
    • 10kA lahutusvõime – kõrgem ohutustase lühise korral.
    • Termiline ja magnetiline väljalülitus – kaitse ülekoormuse ja lühise eest.
    • C-kõver – sobib suuremate käivitusvooludega ahelatele.
    • DIN-paigaldus – lihtne paigaldada standardsetesse elektrikilpidesse.
    • Töötemperatuur kuni +70°C – sobib keerulisematesse tehnilistesse keskkondadesse.

    Miinused / piirangud

    • Ainult alalispinge jaoks – ei sobi AC-võrkudele (kui tootja ei ole teisiti märkinud).
    • Piiratud elektriline vastupidavus – 1 000 tsüklit, ei sobi pidevaks lülitusseadmeks.
    • Nõuab õiget polaarsust – DC-süsteemides tuleb järgida tootja määratud ühendussuunda.
    • 500V DC piirang – ei sobi süsteemidele, mille alalispinge ületab selle väärtuse.
    • Valik lühisvoolu järgi – 10kA lahutusvõime peab olema süsteemi jaoks piisav.
    • Ei sobi tugeva vibratsiooniga keskkonda – kasutada keskkonnas ilma tugevate põrutuste ja vibratsioonideta.

    Ohutus ja paigaldus

    Alalisvoolu kaitselüliti on kaitseseade, mistõttu peab selle valik ja paigaldus toimuma vastavalt süsteemi pingele, voolule, lühisvoolule, kaabli ristlõigetele ja tootja juhistele.

    • Paigalduse peab teostama kvalifitseeritud elektrik või päikeseelektrijaamade paigaldusspetsialist.
    • Kasutada ainult DC-ahelates, kui tootja ei ole märkinud sobivust AC-võrkudele.
    • Mitte ületada 500V DC ja 32A nominaalparameetreid.
    • Järgida polaarsust ja ühendussuunda, kuna DC-kaitselülititel on sageli määratud voolu voolusuund.
    • Lahutusvõime peab vastama süsteemile – 10kA peab olema piisav konkreetse lühisvoolu jaoks.
    • Juhtmete ristlõige peab vastama koormusele ja klemmide võimalustele.
    • Mitte kasutada pideva lülitina – elektriline vastupidavus on piiratud 1 000 tsükliga.

    Kiire valikujuhend

    VECAS HSA3-DC-232500 – sobiv valik, kui on vaja 2P kaitselülitit kuni 500V DC ja 32A alalisvooluahelale, nt päikesepaneelide, inverterite või akude kaitsmiseks. Lüliti paigaldatakse DIN-liistule ja selle lahutusvõime on 10kA.

    Poolused
    2P
    Vool
    32A
    Pinge
    500V DC
    Lahutusvõime
    10kA
    Sobib, kui vajate:
    • DC-ahela kaitsmist ülekoormuse ja lühise eest;
    • päikeseelektrijaama DC-poole kaitset;
    • kaitseseadme paigaldamist DIN-liistule;
    • 2P lahendust kuni 500V DC;
    • 10kA lahutusvõimet DC-süsteemis.
    Kontrollige enne paigaldust:
    • kas süsteemi pinge ei ületa 500V DC;
    • kas 32A nominaalvool sobib konkreetsele ahelale;
    • kas 10kA lahutusvõime on piisav lühisvoolu jaoks;
    • kas C-kõver sobib koormuse tüübiga;
    • kas kaablite ristlõiked vastavad nõuetele;
    • kas polaarsus ja ühendussuund on õiged.
    Oluline meeldetuletus:
    See lüliti on mõeldud alalispinge ahelatele. Seda ei tohi kasutada nagu tavalist AC-kaitselülitit, kui tootja pole märkinud teisiti. DC-süsteemis on hädavajalik järgida polaarsust, ühendussuunda ja projekti nõudeid.

    KKK – korduma kippuvad küsimused

    Mis on selle DC-kaitselüliti eesmärk?
    See on mõeldud alalisvooluahelate kaitsmiseks ülekoormuse ja lühise eest päikeseelektrijaamades, akusüsteemides ja jaotuskilpides.
    Kas see lüliti sobib päikesepaneelidele?
    Jah, seda saab kasutada PV-süsteemide DC-ahelates, kui pinge, vool ja lahutusvõime vastavad konkreetsele süsteemile.
    Kas seda saab kasutada AC-võrgus?
    Ei, see mudel on mõeldud alalispinge jaoks. AC-ahelate jaoks tuleb kasutada AC-seadmeid.
    Milline on nominaalpinge?
    Nominaalne tööpinge on 500V DC.
    Milline on nominaalvool?
    Nominaalvool on 32A.
    Mida tähendab C-kõver?
    C-kõver tähendab väljalülitustunnusjoont, mis sobib suurema käivitusvooluga ahelatele.
    Kas seda saab kasutada tavalise lülitina?
    Ei soovitata kasutada pideva lülitina, kuna elektriline vastupidavus on piiratud 1 000 tsükliga.
    Kuhu lüliti paigaldatakse?
    DIN-liistule elektrikilbis või alalisvoolu jaotuskarbis.

    Usaldusväärne DC-ahelate kaitse päikese- ja akusüsteemidele

    2P 32A 500VDC kaitselüliti aitab kaitsta alalispinge ahelate ülekoormust ja lühist päikeseelektrijaamades, DC-kilpides ning akusüsteemides.

    Tänu 10kA lahutusvõimele, C-kõverale ja termilis-magnetilisele väljalülitusmehhanismile on see MCB-DC lüliti praktiline valik professionaalseteks 500V DC kaitseahelateks.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
