  •   Moodulkaitselüliti | 1P | 10A | C | 6kA | DIN | MCB | Eaton | PL6-C10/1 | 286531

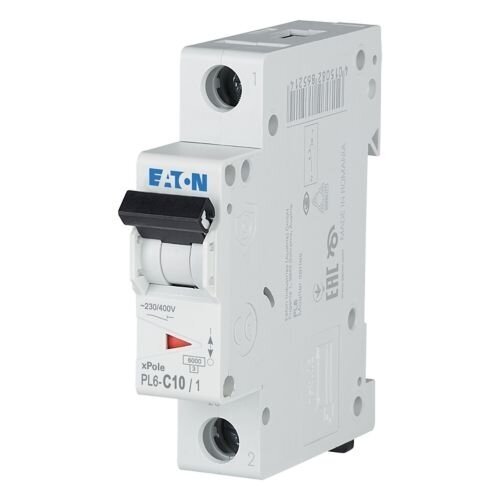

      Moodulkaitselüliti | 1P | 10A | C | 6kA | DIN | MCB | Eaton | PL6-C10/1 | 286531 1

    Moodulkaitselüliti | 1P | 10A | C | 6kA | DIN | MCB | Eaton | PL6-C10/1 | 286531

    Tootekood: 286531
    Küsi
    Hind 2.96 € KM-ga
    ( 2.45 € KM-ta )
    Soovid teistsugust hinda? Paku oma!
    Modulaarne automaatkaitselüliti, mis on mõeldud ühefaasiliste 230 V elektriskeemide kaitsmiseks ülekoormuse ja lühise eest. See on 1P, 10A, C-karakteristiku ja 6 kA väljalülitusvõimega MCB-tüüpi automaatkaitselüliti, mis paigaldatakse elektrijaotuskilpidesse DIN-liistule. Mudel sobib valgustuse, väikese võimsusega vooluringide, juhtimisahelate ja muude 230 V elektripaigaldusliinide kaitseks, kus on vajalik 10 A nimivool.
  • Info

    Eaton moodulkaitselüliti – 1P, 10A, C-karakteristik, 6kA, DIN

    Moodulkaitselüliti, mis on mõeldud ühefaasiliste 230 V elektriskeemide kaitsmiseks ülekoormuse ja lühise eest. See on 1P, 10A, C-karakteristiku ja 6 kA väljalülitusvõimega MCB-tüüpi automaatkaitselüliti, mis paigaldatakse elektrijaotuskilpidesse DIN-liistule. Mudel sobib valgustuse, väikese võimsusega vooluringide, juhtimisahelate ja muude 230 V elektripaigaldusliinide kaitseks, kus on vajalik 10 A nimivool.

    Põhimõte:
    Seda kaitselülitit kasutatakse ühefaasilise elektriahela kaitseks. See lülitab ahela automaatselt välja, kui vool ületab lubatud piiri või tekib lühis. C-karakteristik võimaldab lülitit kasutada ahelates, kus võib esineda mõõdukat käivitusvoolu, näiteks valgustuses, väikeseadmetes või juhtimisahelates.
    Poolused
    1P
    Vool
    10 A
    Karakteristik
    C
    Väljalülitusvõime
    6 kA

    Tööpõhimõte

    Moodulkaitselüliti kaitseb elektriskeemi kahe peamise ohu eest: ülekoormus ja lühis. Pikaajalise liigse koormuse korral rakendub termokaitse ja lühise korral elektromagnetiline väljalülitusmehhanism.

    1P konstruktsioon tähendab, et lüliti katkestab ühe pooluse, tavaliselt faasijuhtme. C-karakteristik on universaalne ja seda kasutatakse sageli elamute, äri- ja tehnilistes elektripaigaldistes, kus on võimalikud seadmete mõõdukad käivitusvoolud.

    Mida tähendab C-karakteristik?
    C-karakteristikuga kaitselüliteid kasutatakse tavaliselt ahelates, kus käivitamisel võib tekkida suurem hetkeline vool kui tavalise takistusliku koormuse korral. Sellised lülitid valitakse sageli valgustuse, väikemootorite, trafode, juhtimis- või üldotstarbeliste ahelate jaoks, kuid lõplik valik tuleb teha vastavalt projektile, koormusele ja kaabli parameetritele.

    Tehnilised parameetrid

    Toote tüüp Moodulkaitselüliti / MCB
    Tootja Eaton
    Mudel PL6-C10/1
    Tootekood 286531
    Pooluste arv 1P
    Nimivool 10 A
    Rakendumise karakteristik C
    Nominaalne lülitusvõime 6 kA vastavalt IEC/EN 60898-1
    Nominaalne tööpinge Ue kuni 230 V
    Nominaalne isolatsioonipinge Ui 440 V
    Nominaalne impulss-taluvuspinge Uimp 4 kV
    Sagedusvahemik 50–60 Hz
    Paigaldus DIN-liistule
    Standard IEC/EN 60898-1
    Otstarve Elektriskeemide kaitse ülekoormuse ja lühise eest
    Kasutuskoht Elektrijaotuskilbid, elamu-, äri- ja tehnilised elektripaigaldised

    Kus kasutatakse?

    • Elektrijaotuskilpides – üksikute 230 V ahelate kaitsmiseks.
    • Valgustusahelates – kui projekt nõuab 10 A kaitset ja C-karakteristikut.
    • Juhtimisahelates – automatiseerimise, signalisatsiooni või abiahelate kaitseks, kui parameetrid on sobivad.
    • Eluruumides – korterite, majade või suvilate elektripaigaldiste kaitsmiseks.
    • Äri- ja tehnilistes ruumides – väikese võimsusega liinide, seadmete toite või abiahelate jaoks.

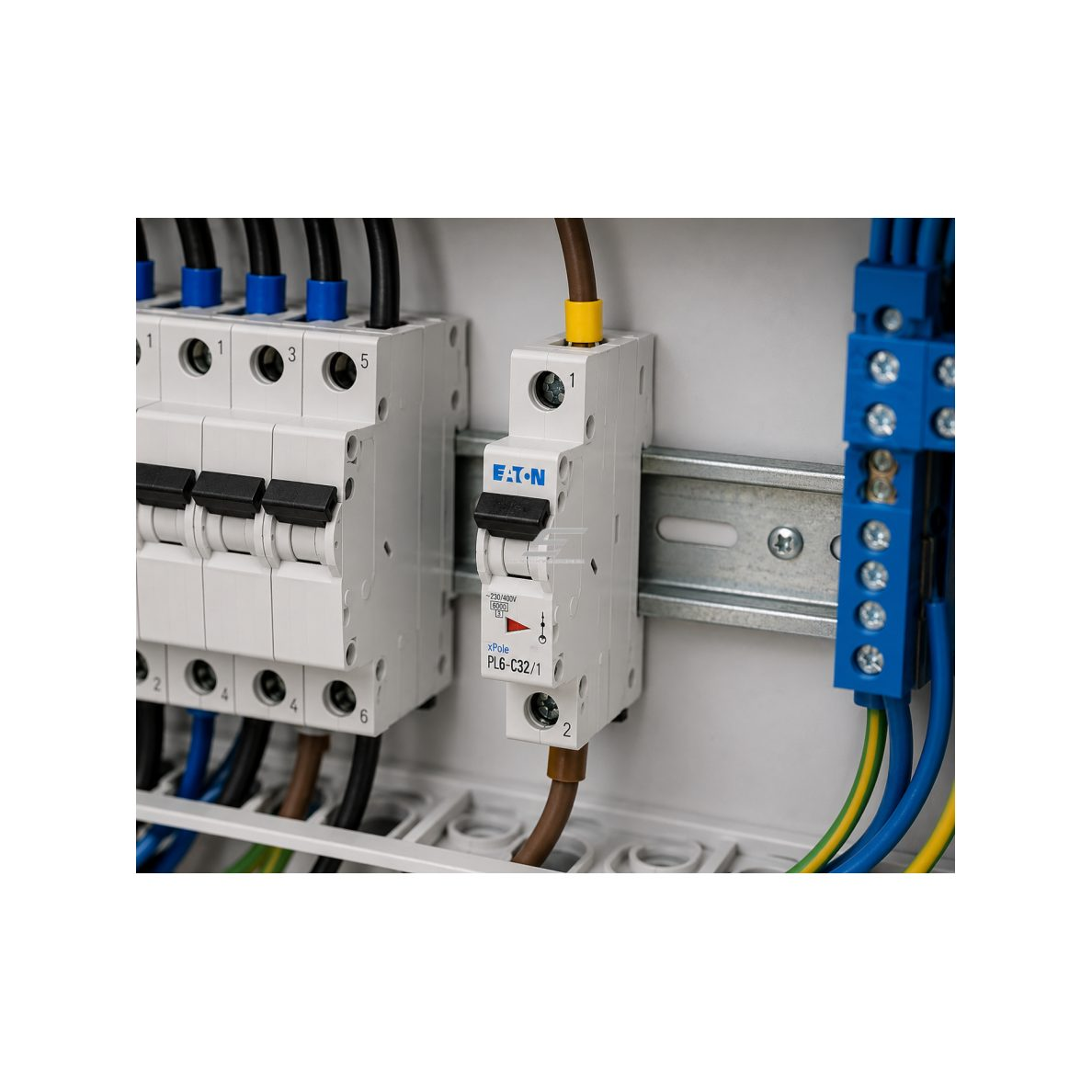

    Praktiline paigaldusnäide

    Näiteks paigaldatakse Eaton PL6-C10/1 kaitselüliti elektrijaotuskilpi DIN-liistule. See võib kaitsta 230 V valgustusahelat või muud väikese võimsusega ahelat, kui projekt näeb ette 10 A kaitse ja C-karakteristiku.

    Ülekoormuse või lühise tekkimisel lülitab lüliti ahela välja ning aitab kaitsta kaableid ja seadmeid võimalike kahjustuste eest. Pärast rikke kõrvaldamist saab lüliti käsitsi uuesti sisse lülitada.

    Plussid

    • Tootja Eaton – tuntud elektriseadmete tootja.
    • 1P konstruktsioon – kompaktne lahendus ühefaasilise ahela kaitseks.
    • 10 A nimivool – sobib paljudele valgustus- ja väikese võimsusega ahelatele.
    • C-karakteristik – universaalne enamiku elamu- ja tehniliste paigaldiste jaoks.
    • 6 kA väljalülitusvõime – sobib paljude standardsete jaotuskilpide jaoks, kui see vastab projektile.
    • DIN-liistu paigaldus – lihtne paigaldamine modulaarsetesse elektrikilpidesse.
    • Ülekoormus- ja lühisekaitse – aitab kaitsta elektriahelat ja kaableid.

    Miinused / piirangud

    • Ainult 1P – lülitab välja ühe pooluse, seega ei sobi alati täieliku kahepooluselise väljalülitusena.
    • 10 A voolupiirang – ei sobi ahelatele, mis vajavad suuremat nimivoolu.
    • C-karakteristik ei sobi alati – mõne ahela jaoks võib vaja minna B- või D-karakteristikut.
    • 6 kA peab võrgu järgi kontrollima – väljalülitusvõime peab vastama paigalduskoha võimalikule lühisvoolule.
    • Ei asenda RCD / RCBO kaitset – see MCB ei kaitse lekkevoolu eest, seega võib mõne ahela jaoks olla vajalik täiendav lekkevoolukaitse.

    Ohutus ja paigaldusmärkused

    Kaitselüliti on elektriline kaitseseade, seega tuleb selle valimisel ja paigaldamisel hinnata ahela koormust, kaabli ristlõiget, paigaldustingimusi, lühisvoolu, maandussüsteemi ja ühilduvust teiste kaitseseadmetega.

    • Paigalduse peab teostama kvalifitseeritud elektrik, järgides kehtivaid elektriohutusnõudeid.
    • Enne tööde alustamist tuleb toide välja lülitada ja kontrollida, et ahelas ei oleks pinget.
    • 10 A lüliti tuleb valida vastavalt kaablile ja koormusele – ebaõige valik võib põhjustada ülekuumenemist või soovimatut väljalülitumist.
    • 6 kA väljalülitusvõime peab olema konkreetse paigalduskoha jaoks piisav.
    • MCB ei kaitse lekkevoolu eest – inimeste ohutuse ja teatud ahelate jaoks võib vaja minna RCD-d või RCBO-d.
    • C-karakteristik tuleb valida vastavalt koormuse tüübile ja käivitusvooludele.

    Kiire valiku juhend

    Eaton PL6-C10/1 – sobiv valik, kui vajate 1-pooluselist, 10 A, C-karakteristikuga kaitselülitit 230 V elektriahela kaitseks. See paigaldatakse DIN-liistule ja kasutatakse jaotuskilpides ülekoormuse ja lühise kaitseks.

    Poolused
    1P
    Vool
    10 A
    Karakteristik
    C
    Väljalülitusvõime
    6 kA
    Sobib, kui vajate:
    • kaitsta 230 V elektriahelat;
    • kasutada 10 A kaitselülitit vastavalt projektile;
    • paigaldada seade modulaarsesse elektrikilpi DIN-liistule;
    • kasutada C-karakteristikuga MCB-d koos mõõduka käivitusvooluga;
    • kaitsta ahelat ülekoormuse ja lühise eest.
    Kontrollige enne paigaldamist:
    • kas ahel vajab täpselt 10 A nimivoolu;
    • kas C-karakteristik sobib koormuse tüübiga;
    • kas kaabli ristlõige ja paigaldustingimused ühilduvad 10 A kaitsega;
    • kas 6 kA väljalülitusvõime on paigalduskoha jaoks piisav;
    • kas on vajalik täiendav RCD või RCBO kaitse.
    Oluline meeldetuletus:
    See kaitselüliti on mõeldud ülekoormuse ja lühise kaitseks. See ei asenda lekkevoolukaitset, seega võib inimeste ohutuse või teatud ahelate jaoks vaja minna RCD-d või RCBO-d.

    KKK – korduma kippuvad küsimused

    Milleks see kaitselüliti mõeldud on?
    See on mõeldud 230 V elektriahela kaitsmiseks ülekoormuse ja lühise eest.
    Mis on selle lüliti nimivool?
    Nimivool on 10 A.
    Mida tähendab C-karakteristik?
    C-karakteristik tähendab, et lüliti on kohandatud ahelatele, kus võib esineda mõõdukaid lühiajalisi käivitusvoole. Lõplik valik sõltub koormuse tüübist ja elektripaigaldusprojektist.
    Mis on väljalülitusvõime?
    Väljalülitusvõime on 6 kA vastavalt IEC/EN 60898-1.
    Kas lüliti paigaldatakse DIN-liistule?
    Jah, see on moodulkaitselüliti, mis on mõeldud elektrikilpi DIN-liistule paigaldamiseks.
    Kas lüliti kaitseb lekkevoolu eest?
    Ei. See on MCB-tüüpi kaitselüliti, mis kaitseb ülekoormuse ja lühise eest. Lekkevoolukaitse jaoks on vajalik RCD või RCBO.
    Kas seda saab kasutada valgustusahelates?
    Jah, saab küll, kui projektis on valgustusahela jaoks ette nähtud 10 A nimivool, C-karakteristik ja kaabli parameetrid.

    Usaldusväärne 230 V ahela kaitse Eaton elektrikilbile

    See kaitselüliti pakub kompaktset ja selget lahendust 230 V elektriahela kaitsmiseks ülekoormuse ja lühise eest.

    Tänu 1P konstruktsioonile, 10 A nimivoolule, C-karakteristikule, 6 kA väljalülitusvõimele ja DIN-liistu paigaldusele on see MCB praktiline valik elektrijaotuskilpidele, valgustusliinidele, juhtimisahelatele ja muudele sobivatele 230 V paigald

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
