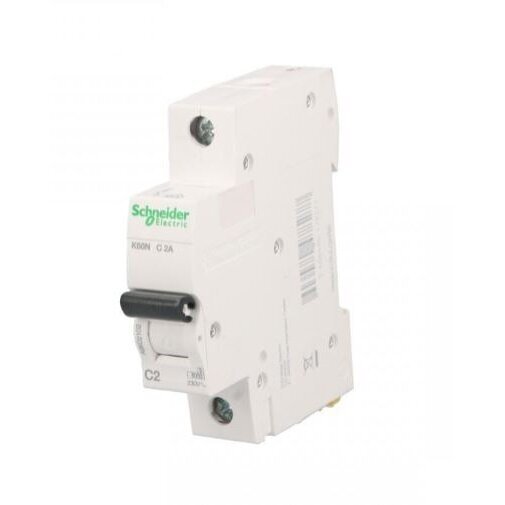

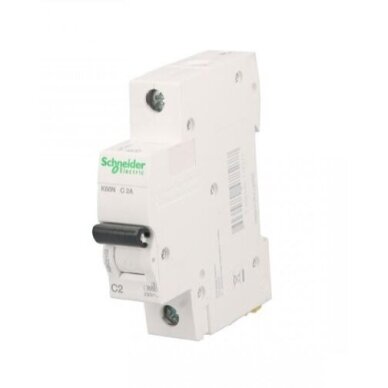

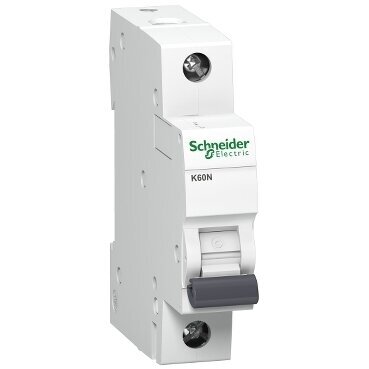

Moodulkaitselüliti | 1P | 2A | C-karakteristik | 6kA | DIN | MCB | Schneider Electric | K60N | Acti9 | A9K02102

Tehnilised andmed

Tootja: Schneider Electric
Seeria: Acti9
Mudel: K60N
Toote tüüp: Moodulautomaatkaitselüliti (MCB)
Pooluste arv: 1P
Kaitstud pooluste arv: 1
Nimivool (In): 2A
Karakteristik: C
Võrgu tüüp: AC
Tööpinge (Ue): 230V AC
Võrgusagedus: 50/60 Hz
Lühisvoolu katkestusvõime (Icn): 6000A (6kA)
Teeninduslik katkestusvõime (Ics): 6000A
Magnetilise rakendumise piir: 5–10 × In
Kaitsetehnoloogia: Termomagnetiline
Isolatsioonipinge (Ui): 440V AC
Impulsitaluvuspinge (Uimp): 4kV
Piiranguklass: 3
Paigaldus: DIN-liist
Moodulite arv: 1 moodul (18 mm)
Laius: 18 mm
Kõrgus: 81 mm
Sügavus: 70 mm
Värvus: Valge (RAL9003)
Mehaaniline tööiga: 20 000 tsüklit
Elektriline tööiga: 20 000 tsüklit
Kaitseklass: IP20
Kaitseklass jaotuskilbis: IP40
Töötemperatuur: -25°C kuni +70°C
Hoiustamistemperatuur: -40°C kuni +70°C
Sertifikaadid: VDE, OVE
Standard: EN/IEC 60898-1

Funktsioonid

Ülekoormuskaitse: Termiline väljalülitusmehhanism kaitseb juhtmeid ja seadmeid pikaajalise ülekoormusvoolu eest.

Lühisekaitse: Magnetiline mehhanism katkestab vooluahela kiiresti lühise tekkimisel.

Käsitsi juhtimine: Võimaldab elektriahelat hooldustööde ajal ohutult sisse lülitada, välja lülitada või isoleerida.

Kiire rakendumine: Kontaktide sulgumine ei sõltu lülituskangi liigutamise kiirusest, tagades stabiilse töö.

Ühilduvus kammlattidega: Sobib kasutamiseks Schneider Electric Biconnect jaotussüsteemidega.

DIN-liistule paigaldamine: Kiire ja mugav paigaldus standardsetesse elektrijaotuskilpidesse.

Kasutamine

Kodukasutajale: Sobib väikese võimsusega elektriahelate kaitseks: valvesüsteemid, fonolukud, juhttrafod, automaatikaahelad, väikese võimsusega valgustussüsteemid ja väravaautomaatika. 2A nimivoolu kasutatakse tavaliselt mitte kogu koduvõrgu, vaid spetsiaalsete kaitse- või juhtimisahelate jaoks.

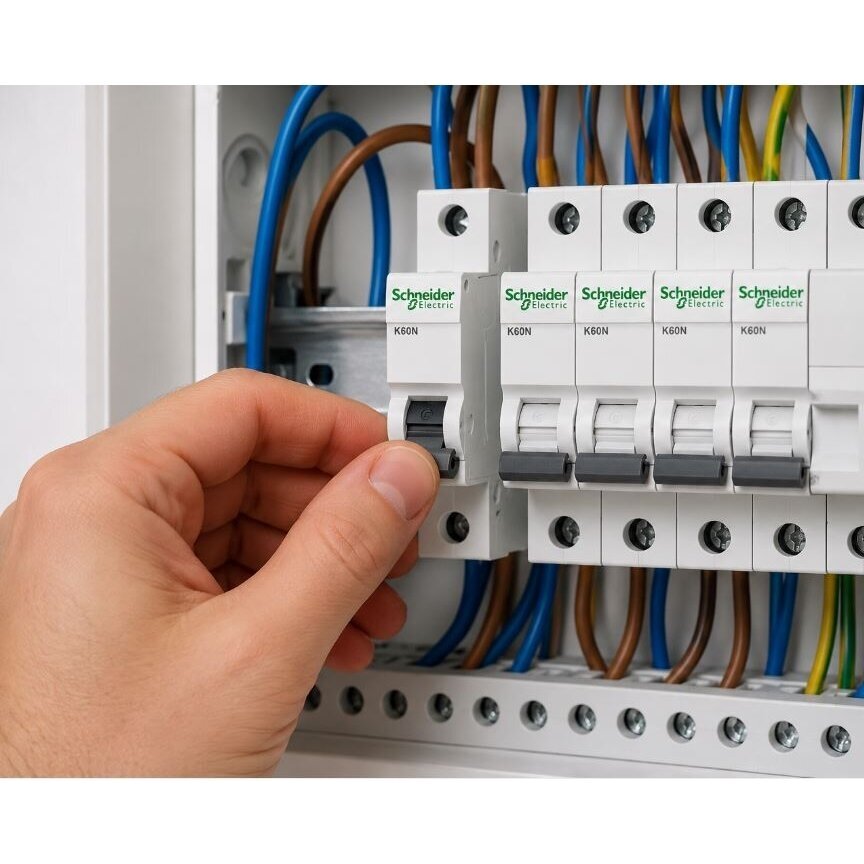

Elektripaigaldajale: Usaldusväärne valik kilpide koostamiseks, automaatikaahelate kaitseks, juhtimiskappidesse, signaal- ja abiahelatesse ning väikese võimsusega elektritarbijatele. Tänu kompaktsele 18 mm laiusele on seda lihtne integreerida uutesse või olemasolevatesse kilpidesse.

Insenerile ja projekteerijale: Sobib kasutamiseks tööstusautomaatikasüsteemide, juhtimiskappide, PLC juhtimisahelate, tehnoloogiliste protsesside kaitseahelate ning masinate ja seadmete elektriskeemide projekteerimisel. 6kA lühisvoolu katkestusvõime võimaldab kasutamist paljudes standardsetes jaotussüsteemides.

Eelised
Schneider Electric Acti9 professionaalne seeria
Usaldusväärne kaitse ülekoormuse ja lühise vastu
6kA lühisvoolu katkestusvõime
C-karakteristik sobib enamikele juhtimis- ja automaatikaahelatele
Pikk kasutusiga – 20 000 mehaanilist ja elektrilist tsüklit
Lihtne DIN-liistule paigaldamine
Ühilduv Biconnect kammlattidega
Sertifitseeritud vastavalt EN/IEC 60898-1 standardile
Kompaktne 18 mm laius
Puudused
2A nimivool ei sobi suure võimsusega elektritarbijatele
Puudub kontaktide asendi indikaator
Puudub sisseehitatud lekkevoolukaitse (RCD funktsioon)
IP20 kaitse nõuab paigaldamist suletud elektrijaotuskilpi
Korduma kippuvad küsimused (KKK)

1. Mida tähendab C-karakteristik?

C-karakteristikuga automaatkaitselülitid rakenduvad voolu korral, mis on 5–10 korda suurem nimivoolust. Need sobivad ahelatele, kus võivad esineda lühiajalised käivitusvoolud, näiteks automaatika- või juhtimisseadmetes.

2. Kas see lüliti sobib koduse valgustusahela jaoks?

Tavaliselt mitte. 2A nimivool on üsna väike ning seda kasutatakse tavaliselt juhtimis-, signaal- või spetsiaalsetes väikese võimsusega ahelates, mitte üldvalgustuses.

3. Kas see automaatkaitselüliti kaitseb elektrilekke eest?

Ei. Tegemist on MCB-tüüpi automaatkaitselülitiga, mis kaitseb ainult ülekoormuse ja lühise eest. Lekkevoolukaitseks on vajalik RCD või RCBO seade.

4. Kas seda saab paigaldada standardsesse DIN-liistuga kilpi?

Jah. Lüliti on mõeldud paigaldamiseks standardsele 35 mm DIN-liistule ning võtab elektrijaotuskilbis ühe 18 mm moodulikoha.
