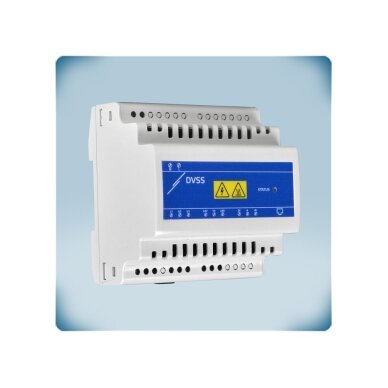

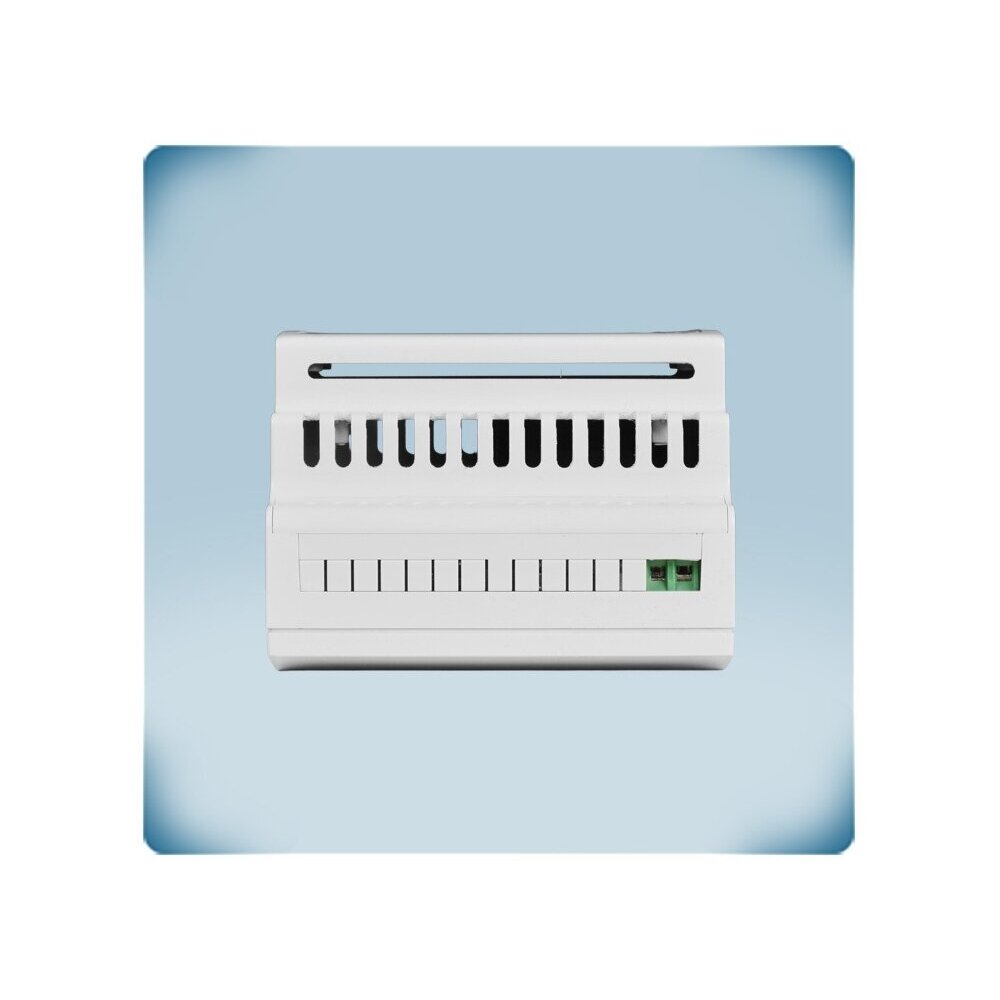

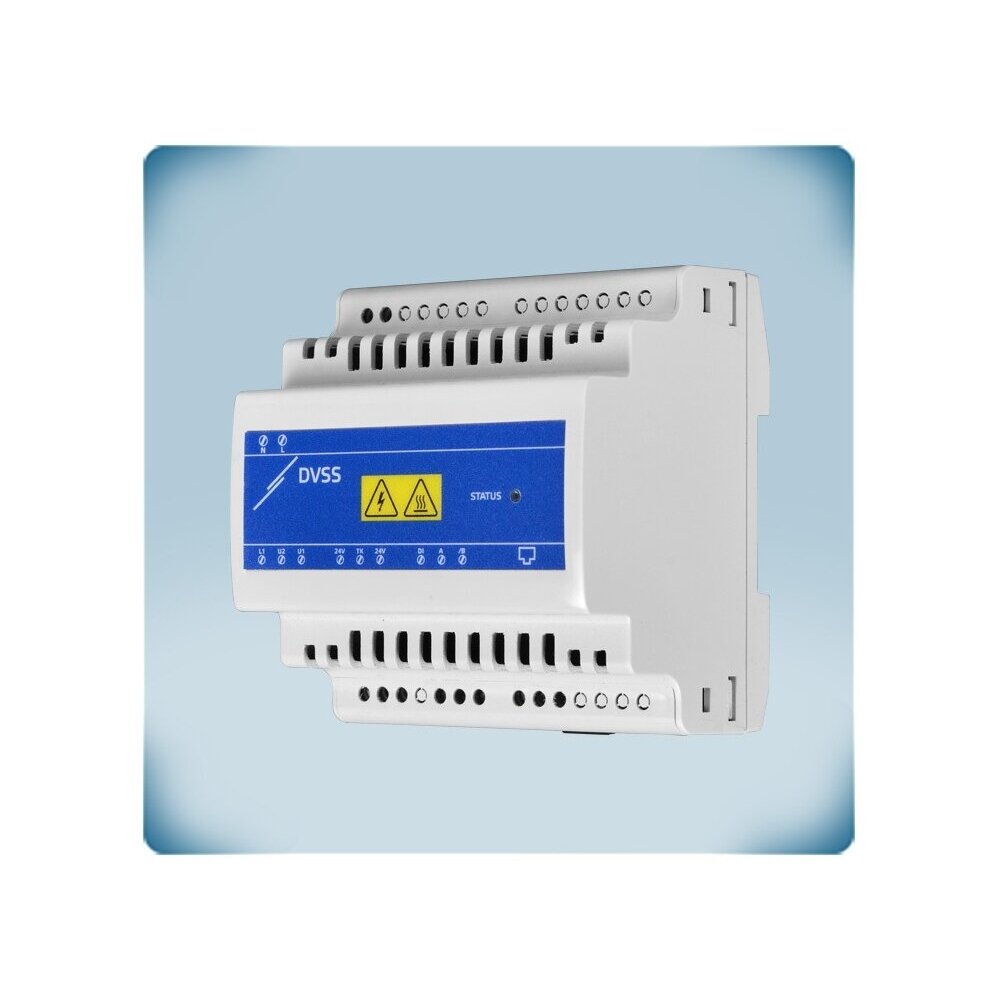

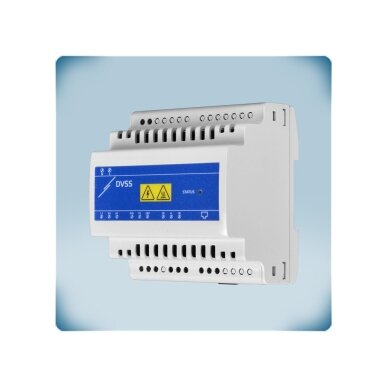

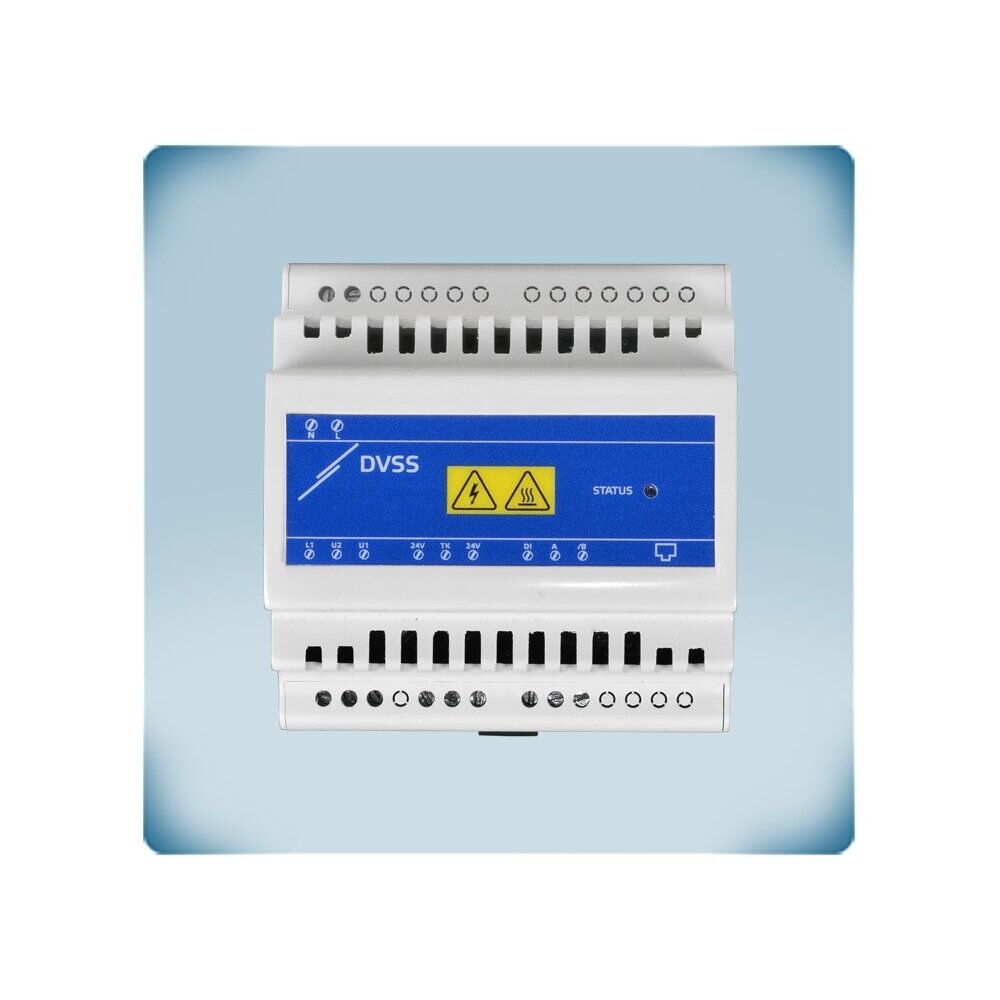

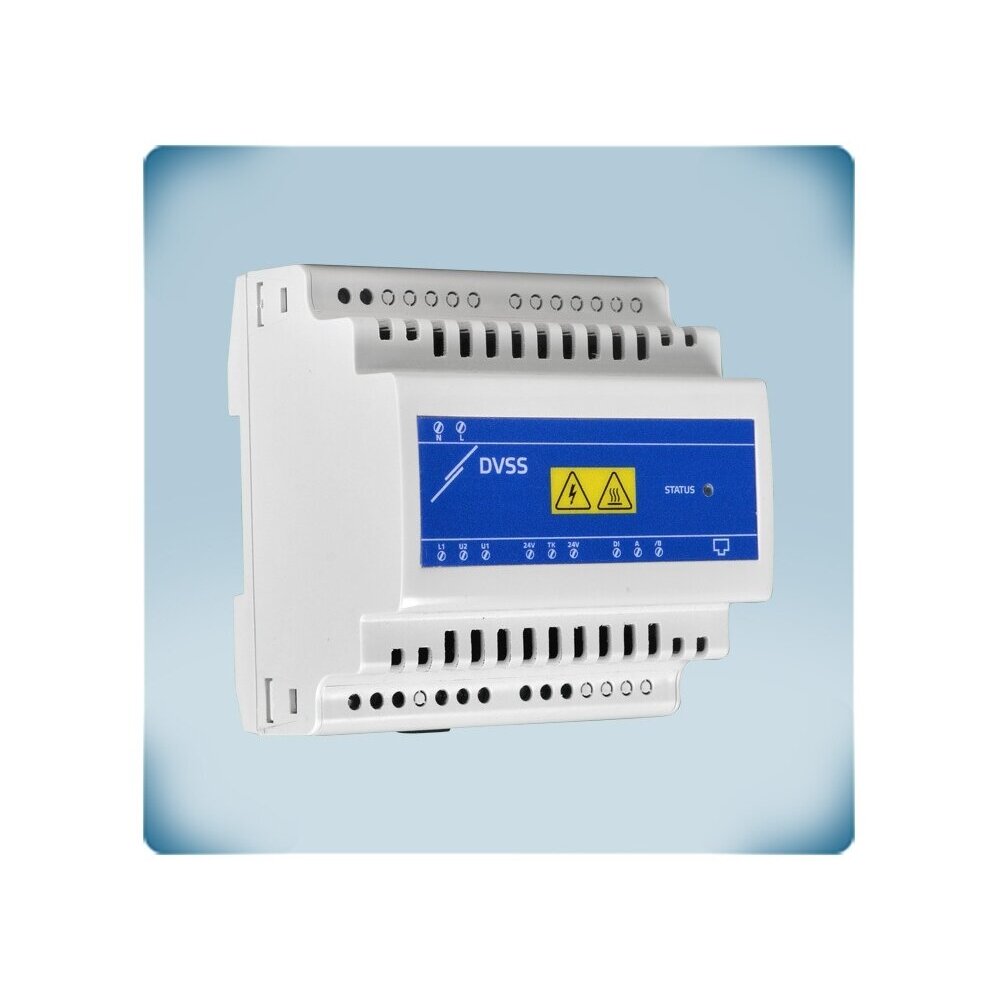

    Moodulkonstruktsiooniga elektrooniline ventilaatori kiiruseregulaator | Modbus RTU | TK | 3A | 110-230VAC | DIN-liistule | Sentera Controls | DVSS8-30-DM

    Tootekood: DVSS8-30-DM
    Küsi
    Hind 112.45 € KM-ga
    ( 92.93 € KM-ta )
    175.40 € Säästa 62.95 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Moodulkonstruktsiooniga elektrooniline ventilaatori kiiruseregulaator | Modbus RTU | TK | 3A | 110-230VAC | DIN-liistule | Sentera Controls | DVSS8-30-DM

    DVSS8-30-DM – Sentera Controls moodulkonstruktsiooniga elektrooniline kiiruseregulaator ühefaasilistele pingejuhitavatele AC-ventilaatoritele kuni 3 A, paigaldatakse jaotuskilbis DIN-liistule. Toide 110–230 VAC võrgust, juhitakse ainult Modbus RTU või SenteraWebi kaudu, on TK-sisend mootori soojuskaitseks ning kaugsisse- / väljalülituse sisend.

    Põhimõte:
    See on „digitaalne“ regulaator ilma analoogsisendi ja nuputa: kiiruse annab talle BMS, Modbusi kontroller või SenteraWebi pilv. See on mõeldud objektidele, kus kogu ventilatsiooni juhitakse ja jälgitakse tsentraalselt.
    Kellele / milleks DVSS8-30-DM:
    See mudel on mõeldud keskmise võimsusega ventilaatoritele (kuni 3 A) – kanalventilaatoritele kontorites, klassiruumides, kaubanduspindadel või 2–3 väiksemale ventilaatorile koos.
    Mootori maks. vool
    3 A
    Juhtimine
    Modbus RTU / SenteraWeb
    Toide
    110–230 VAC ±10 %, 50–60 Hz
    Paigaldus
    DIN-liist, IP20

    Tööpõhimõte

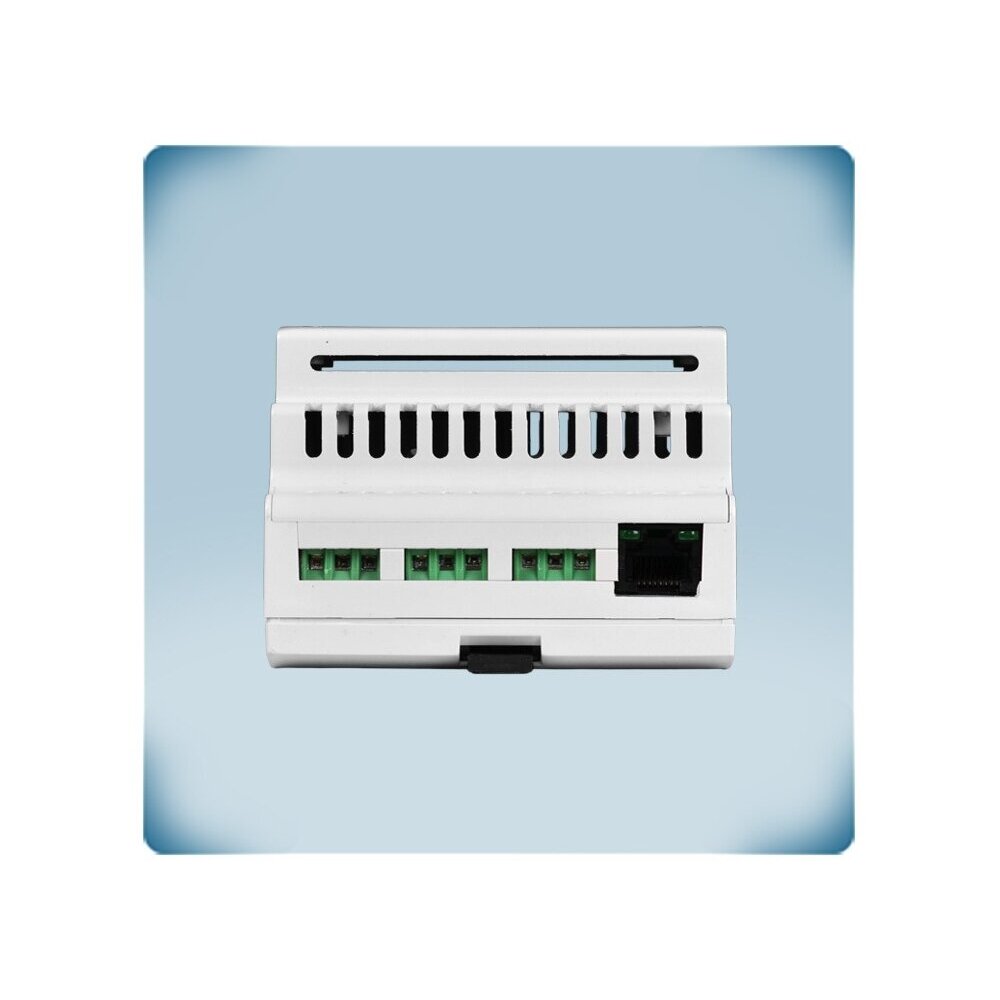

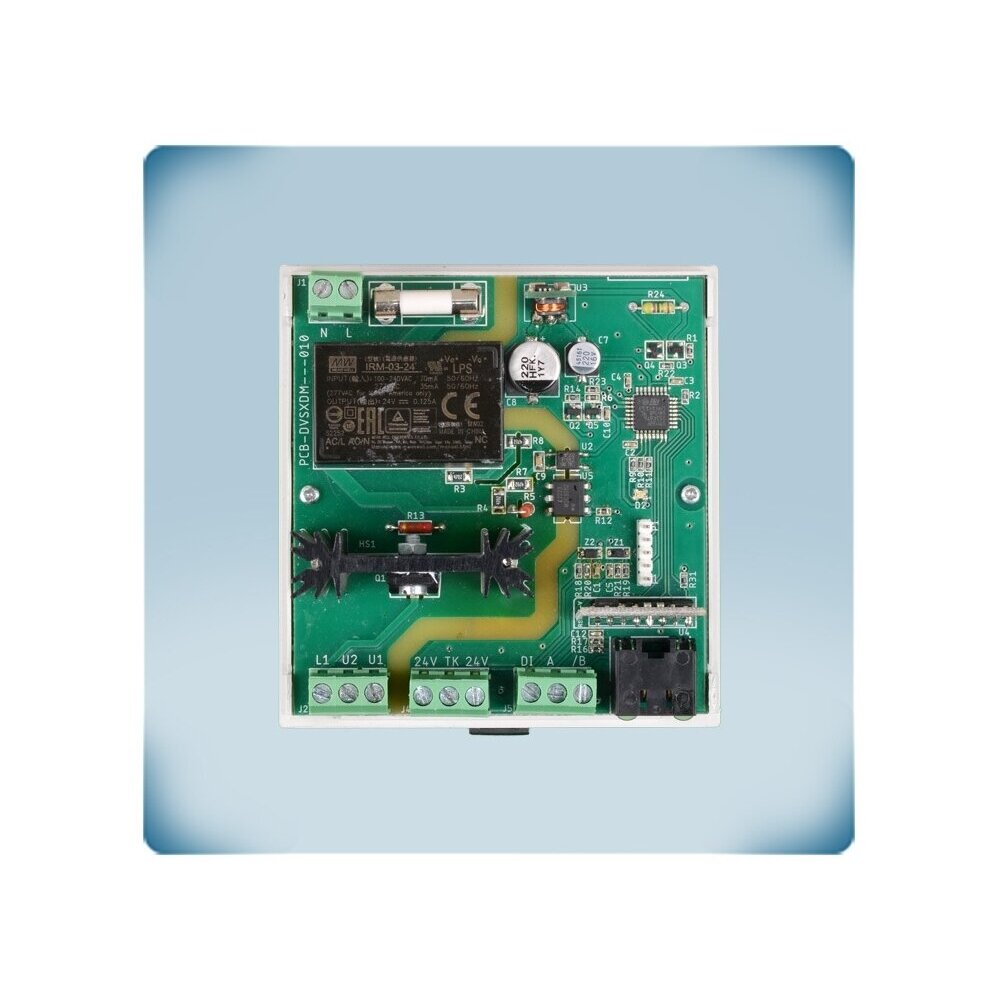

    Regulaator paigaldatakse jaotuskilbis DIN-liistule. Ühendatakse toide, mootor (U1, U2), Modbus RTU liin (RJ45 pesa või vedruklemmid A, /B) ning vajaduse korral mootori termokontaktid TK-klemmidele ja kaugjuhtimiskontakt DI-sisendisse.

    Reguleerimine – faasinurga (phase-angle) põhine nullpunkti tuvastusega: muudetakse mootori toitepinge efektiivväärtust, seetõttu ei ole väljundpinge puhtalt siinuseline. Us – toitepinge (110–230 VAC, sagedus tuvastatakse automaatselt).

    Väljundväärtus (20–100 % Us) seadistatakse Modbusi registriga HR13. Modbusi kaudu seadistatakse ka min. (20–70 % Us) ja maks. (75–100 % Us) piirid, käivitusrežiim (pehme või kiire, 2–20 s) ja töörežiim „Run / Stop“.

    Tulemus – ventilaator töötab just vajaliku kiirusega ja tarbib vähem elektrit kui pidevalt täiskiirusel töötades. Inseneri märkus: AC-asünkroonmootori pinge vähendamisel kasvavad libistus ja kaod rootoris, mistõttu sääst on väiksem kui EC-ventilaatori või sagedusmuunduriga. Kui kõige olulisem on energiatõhusus – valige EC-ventilaator; kui madalal kiirusel on vajalik täiesti vaikne töö – siinuselise väljundpingega trafo-regulaator.

    Kasu DVSS8-30-DM?
    Lai toitevahemik 110–230 VAC, TK-sisend mootori automaatse peatamisega ülekuumenemisel, kaugsisselülitus, RGB oleku-LED ja automaatne käivitus pärast pingekatkestust – usaldusväärne lahendus tsentraalselt juhitavale ventilatsioonile.

    Tehnilised andmed

    Toote tüüp Moodulkonstruktsiooniga elektrooniline ventilaatori kiiruseregulaator TK-ga
    Tootja / kood Sentera Controls / DVSS8-30-DM
    Seeria DVSS8 (3 / 6 A)
    Toitepinge 110–230 VAC ±10 %, 50–60 Hz (automaatne sagedustuvastus)
    Mootori vool 0,2–3 A
    Reguleeritav väljund (U1, U2) 20–100 % Us (Modbus HR13)
    Väljundi min. / maks. piir 20–70 % Us / 75–100 % Us (Modbus)
    Reguleerimata väljund (L1) Toitepinge, maks. 2 A
    TK-sisend NC, 24 V – mootori termokontaktile; ülekuumenemisel mootor peatatakse automaatselt
    Kaugsisselülitus (DI) NC, 24 V
    Side Modbus RTU (RS485): RJ45 pesa ja vedruklemmid; SenteraWeb Sentera internetimooduli kaudu
    Käivitusrežiim Pehme või kiire, 2–20 s
    Kaitse Ülekuumenemise (mootori automaatse peatamisega), liigpinge ja liigvoolu eest; kaitse F 5 A H, 5×20 mm
    Käivitus pärast pingekatkestust Automaatne
    Indikatsioon RGB LED: roheline – töö, vilkuv roheline – peatatud DI-ga, punane – ülekuumenemine, vilkuv kollane – juhtelektroonika viga
    Kaitseklass IP20 (EN 60529), paigaldus DIN-liistule
    Töökeskkond -10…+40 °C, 5–90 % rH kondenseerumiseta
    Klemmid Kuni 1,5 mm², samm 5 mm
    Kaal 0,40 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS 3 (EL) 2015/863, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Juhtimine Modbus RTU kaudu – kiirust, piire, käivitus- ja töörežiime muudetakse BMS-ist, SCADA-st või mis tahes Modbusi kontrollerist.
    • SenteraWeb – Sentera internetimooduli kaudu – kaugjuhtimine, päeva- / ööprofiilid, hoiatused ja andmete logimine.
    • TK-sisend – mootori termokontakti ühendamisel peatatakse ülekuumenenud mootor automaatselt; kaitse lähtestatakse toite väljalülitamisega.
    • Kaugsisselülitus (DI) – ventilaatorit saab peatada välise kontaktiga, nt tuletõrjesignalisatsioonist.
    • Lai toitevahemik 110–230 VAC – sobib nii 230 V kui ka 110–120 V võrku; sagedus tuvastatakse automaatselt.
    • Reguleeritavad min. / maks. piirid – miinimumpiir ei lase mootoril sisselülitatuna seista ja üle kuumeneda; maksimumpiir piirab kiirust ja müra.
    • Reguleerimata väljund (kuni 2 A) – siibriajamile, ventiilile või märgutulele.
    • RGB LED ja automaatne käivitus – olek on kohe näha ja pingekatkestuse järel taastub ventilatsioon ise.

    Kus kasutatakse?

    • Hooned tsentraliseeritud BMS ventilatsiooni juhtimissüsteemiga
    • Laod ja tööstusruumid
    • Objektid, kus ventilatsiooni juhitakse SenteraWebi kaudu
    • Kontorite, kaubanduspindade ventilatsioon päeva- / öörežiimiga
    • Automaatika juhtkilbid
    • Mootori termokontaktidega (TK) ventilaatorid

    Kasutamine vastavalt vajadusele

    BMS integraatorile.
    Kõik parameetrid on kättesaadavad Modbusi registrite kaudu – regulaator muutub lihtsalt veel üheks võrguseadmeks.
    Ventilatsiooni paigaldajale.
    TK, DI ja L1-väljund tähendavad objektil vähem lisareleesid ja kaitseseadmeid.
    Hoone haldajale.
    SenteraWebi kaudu saab näha olekut, saada hoiatusi ja muuta kiirust kaugjuhtimise teel.

    Rakendusjuhend: kuidas kasutatakse praktikas

    DVSS8-30-DM-il puudub analoogsisend, seetõttu antakse kiirus alati Modbus RTU kaudu. Tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    BMS / SCADA-ga objekt Modbus RTU liin → RJ45 või A, /B BMS määrab kiiruse (HR13) ja näeb olekut, sh ülekuumenemist Igal regulaatoril – eraldi Modbusi aadress
    Ventilatsioon interneti kaudu Sentera internetimoodul → Modbus Juhtimine SenteraWebist: päeva- / ööprofiilid, hoiatused, andmelogi Internetimoodul ostetakse eraldi
    Termokontaktiga ventilaator Mootori TK-kontaktid → TK-sisend Ülekuumenenud mootor peatatakse, LED põleb punaselt Kaitse lähtestatakse toite väljalülitamisega
    Tulekahjuväljalülitus Tulekahjusignalisatsiooni NC-kontakt → DI Signaali ilmumisel ventilaator peatatakse DI-sisend – NC, 24 V
    Siibriga ventilaator Siibriajam → L1-väljund Siiber saab toite koos ventilaatoriga L1 koormus – kuni 2 A
    Võrk 110–120 VAC Toide 110–120 VAC Töötab ilma eraldi modifikatsioonita Mootor peab olema samale pingele kohandatud

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 3 A DVSS8-30-DM (3 A) ← see mudel
    3–6 A DVSS8-60-DM (6 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Käivitusvool on tootja poolt juba arvesse võetud, täiendavat varu pole vaja. Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku. Suuremate voolude jaoks valige MVSS1 seeria (kuni 10 A).
    Millal valida muu lahendus: on vaja juhtida 0-10 VDC anduriga – analoogsisendiga MVSS1 (DIN) seeria; on vaja pinnapealset IP54 korpust – NVSS8-30-DM; EC-ventilaatorile – 0-10 VDC väljundiga EC-kontroller; kolmefaasilisele mootorile – kolmefaasiline trafo-regulaator või sagedusmuundur.

    Plussid

    • Toide 110–230 VAC
    • TK-sisend mootori automaatse peatamisega
    • Kaugsisse- / väljalülitus (DI)
    • Modbus RTU RJ45 ja klemmide kaudu, SenteraWeb
    • RGB oleku-LED
    • Automaatne käivitus pärast pingekatkestust

    Miinused / piirangud

    • Puuduvad analoogsisend 0-10 VDC ja nupp – vajalik on Modbusi kontroller või SenteraWeb
    • Ainult ühefaasilistele pingejuhitavatele mootoritele; EC-ventilaatoritele ei sobi
    • Rakendunud TK-kaitse lähtestatakse ainult toite väljalülitamisega
    • IP20 – paigaldatakse ainult jaotuskilpi
    • Väljundpinge ei ole siinuseline – mõni mootor võib madalal kiirusel kuuldavalt undada

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Kasutage ainult pingejuhitavate ventilaatoritega; mootori vool – 0,2–3 A.
    • Ühe regulaatoriga saab ühendada mitu ventilaatorit, kui nende koguvool ei ületa 3 A.
    • Seadistage minimaalne pinge selline, et mootor ei seiskuks koormuse ega võrgupinge kõikumiste korral.
    • Pidage meeles: pinge kadumisel ja taastumisel käivitub ventilaator automaatselt.

    Kiire valikujuhend

    3 A
    110–230 VAC
    Modbus RTU
    TK + DI
    DIN-liist, IP20
    Sobib, kui on vaja:
    • ventilatsiooni juhitakse BMS-i või SenteraWebi kaudu;
    • mootoril on termokontaktid (TK);
    • on vaja kaugväljalülitust, nt tulekahjusignalisatsioonist.
    Kontrollige enne kasutamist:
    • kas objektil on Modbusi kontroller või SenteraWebi moodul;
    • mootori voolu ja kas seda saab pingega reguleerida;
    • võrgupinget (110–230 VAC).
    Oluline meeldetuletus: Ilma Modbusi kontrolleri või SenteraWebita ei saa DVSS8-30-DM kiirust reguleerida – tal puudub analoogsisend ja nupp.

    KKK

    Kas seda saab juhtida 0-10 VDC signaaliga?
    Ei. Kiirus seadistatakse ainult Modbus RTU (register HR13) või SenteraWebi kaudu.
    Kas TK ühendamine on kohustuslik?
    Ei, TK-sisendit kasutatakse ainult siis, kui mootoril on termokontakt.
    Mis juhtub mootori ülekuumenemisel?
    Mootor peatatakse automaatselt, LED vilgub punaselt; kaitse lähtestatakse toite väljalülitamisega.
    Kas sobib 110–120 V võrku?
    Jah, toide 110–230 VAC ±10 %, sagedus tuvastatakse automaatselt.
    Mille poolest erineb NVSS8-30-DM-ist?
    NVSS8-30-DM paigaldatakse pinnapealselt (IP54), DVSS8-30-DM aga jaotuskilbis DIN-liistule (IP20).
    Kas Modbusi seadeid saab taastada?
    Jah, PROG-kontaktide (1–2) lühistamisel vähemalt 15 s taastatakse Modbusi side tehaseseaded.

    Moodulkonstruktsiooniga elektrooniline ventilaatori kiiruseregulaator | Modbus RTU | TK | 3A | 110-230VAC | DIN-liistule | Sentera Controls | DVSS8-30-DM

    Sentera DVSS8-30-DM – regulaator DIN-liistule ühefaasilistele AC-ventilaatoritele kuni 3 A, toide 110–230 VAC, juhtimine Modbus RTU ja SenteraWebi kaudu, TK-sisend mootori automaatse peatamisega ja kaugväljalülituse sisend – tsentraalselt juhitavale ventilatsioonile.
