Moodulne pinge kontrollrelee | 1 faas | 16A | 12VDC | 9-15V | mehaaniline | DIN-liist

Tehnilised spetsifikatsioonid

Tüüp: ülepinge ja alapinge kaitse relee
Juhtimine: mikroprotsessoril põhinev
Toitepinge: 12V DC
Mõõtepinge: 6–30V DC (True RMS)
Sagedus: 0 Hz
Pinge mõõtmise viga: ≤1%

Seaded:
Ülepinge piirid: 9–15V (reguleeritav)
Alapinge piirid: 9–15V (reguleeritav)

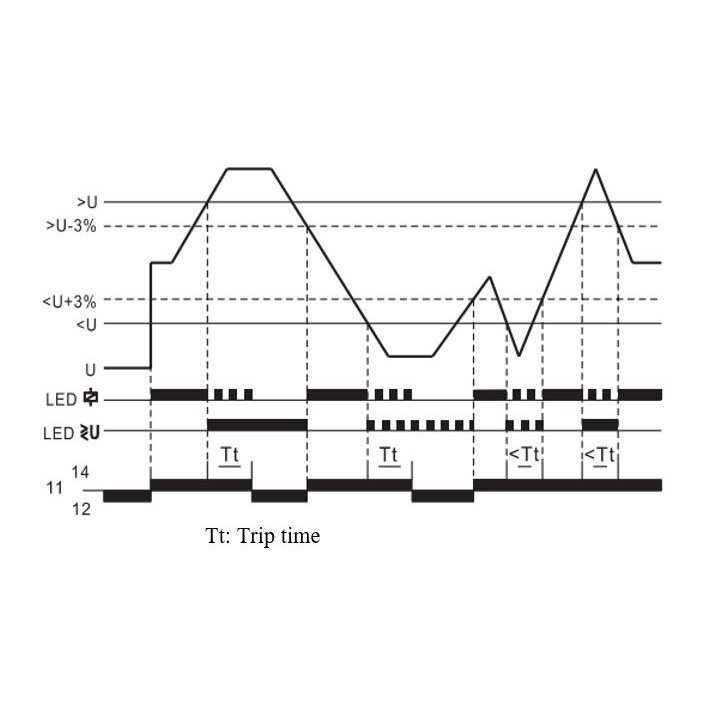

Hüsterees: 3%
Reageerimisaeg: 0.1–10 s (reguleeritav)
Aja viga: ±5% + 0.1 s
Seadistamise täpsus: 1%

Elektrilised omadused:
Väljundkontaktid: 1C/O (1 ümberlülituv kontakt)
Kontaktide koormus: 16A / 250V AC1
Isolatsioonipinge: 480V
Elektriline tööiga: 10⁶ tsüklit
Mehaaniline tööiga: 10⁵ tsüklit

Keskkonnatingimused:
Kaitseklass: IP20
Saastetase: 3
Töötemperatuur: -20°C ~ +55°C
Hoiustamistemperatuur: -30°C ~ +70°C
Suhteline õhuniiskus: kuni 50% (40°C, ilma kondensatsioonita)
Paigalduskõrgus: kuni 2000 m

Paigaldus:
Kinnitus: DIN-liist (NS35)

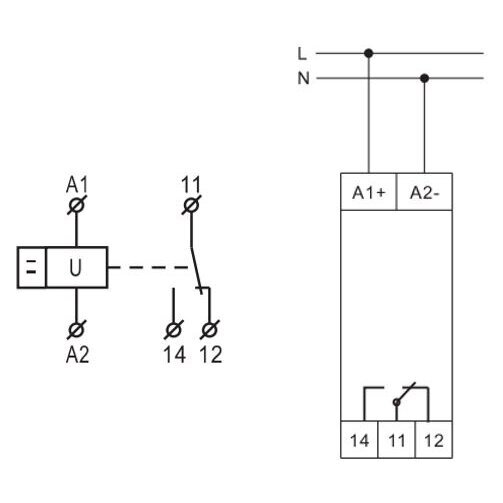

Klemmid: A1–A2
Juhtme ristlõige: 0.5–2.5 mm²
Laius: 1 moodul

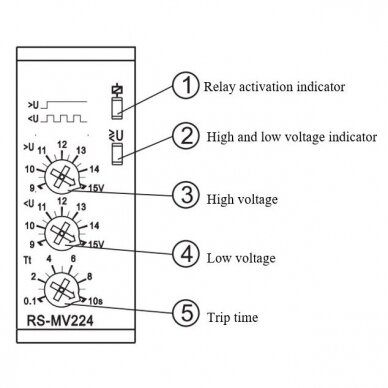

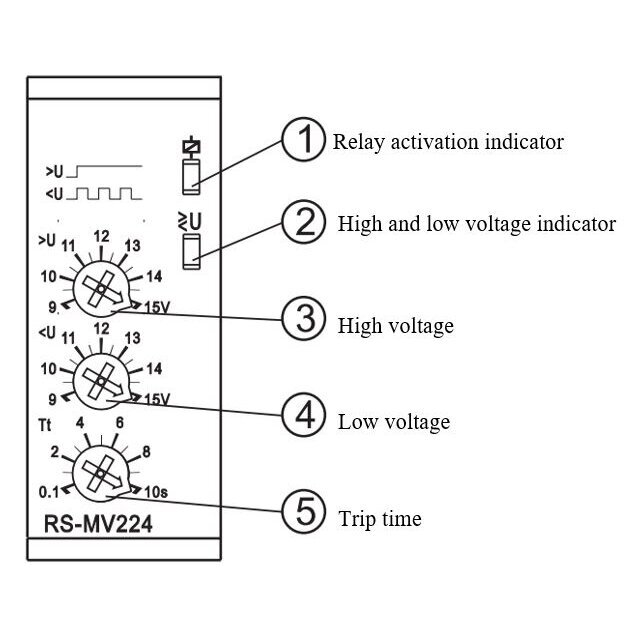

Indikatsioon:
LED indikaator – toide / olek
LED indikaatorid – ülepinge / alapinge
Relee aktiivsuse indikaator

Funktsioonid

Automaatne kaitse liiga kõrge ja liiga madala pinge eest
True RMS mõõtmine – täpsed näidud ka ebastabiilses võrgus
Reguleeritavad pinge piirid – kohandatav vastavalt süsteemile
Reguleeritav rakendumisaeg – kaitse lühiajaliste kõikumiste eest
Automaatne taastumine (auto reset)
LED indikatsioon – selge oleku jälgimine
Kompaktne DIN formaat – lihtne paigaldus

Kasutamine

Kodukasutajale: kaitseb kodutehnikat (külmikud, katlad, televiisorid); sobib piirkondadesse ebastabiilse pingega; aitab vältida kalleid seadmete rikkeid

Elektrikule: lihtne paigaldus DIN-liistule; universaalne kasutus jaotuskappides; kiire seadistamine vastavalt projektile

Insenerile / tööstuses: kasutatakse automaatikasüsteemides; sobib seadmete kaitseks tootmises; stabiliseerib tundlike süsteemide toidet

Plussid

Kõrge täpsus (True RMS, ≤1% viga)
Reguleeritavad pinge piirid ja aeg
Kompaktne – ainult 1 DIN moodul
LED indikatsioon – selge diagnostika
Usaldusväärne töö erinevates tingimustes
Pikk tööiga

Miinused

IP20 – ei sobi otseseks kasutamiseks välitingimustes
Ainult ühefaasiline süsteem
