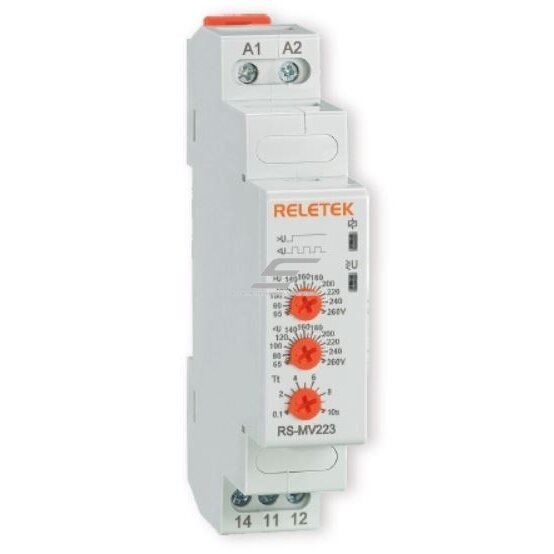

  •   Moodulne pinge kontrollrelee | 1 faas | 16A | 24-48VAC/DC | 20-80V | mehaaniline | DIN-liist
      Moodulne pinge kontrollrelee | 1 faas | 16A | 24-48VAC/DC | 20-80V | mehaaniline | DIN-liist 1
      Moodulne pinge kontrollrelee | 1 faas | 16A | 24-48VAC/DC | 20-80V | mehaaniline | DIN-liist 2
      Moodulne pinge kontrollrelee | 1 faas | 16A | 24-48VAC/DC | 20-80V | mehaaniline | DIN-liist 3

    Moodulne pinge kontrollrelee | 1 faas | 16A | 24-48VAC/DC | 20-80V | mehaaniline | DIN-liist

    Tootekood: ES-RS-MV222
    Küsi
    Hind 44.53 € KM-ga
    ( 36.80 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Ülepinge ja alapinge kaitserelé – usaldusväärne lahendus elektrivõrgu stabiilsuse tagamiseks nii koduses kui ka tööstuslikus kasutuses. Seade on loodud mikrokontrolleri tehnoloogia abil ning seda iseloomustab kõrge täpsus (True RMS mõõtmised), kiire reageerimine ja usaldusväärne töö ka keerulistes tingimustes.

    Relee katkestab koormuse automaatselt, kui pinge ületab või langeb alla seatud piiride, kaitstes seeläbi elektriseadmeid rikete, ülekuumenemise või kahjustuste eest.

  • Info

    Tehnilised spetsifikatsioonid

    Tüüp: ülepinge ja alapinge kaitsereljee
    Juhtimine: mikroprotsessoril põhinev
    Toitepinge: 24...48V AC/DC
    Mõõtepinge: 15–150V AC/DC (True RMS)
    Sagedus: 45–65,0 Hz
    Pinge mõõtevea täpsus: ≤1%

    Seaded:
    Ülepinge piirid: 20–80V (reguleeritav)
    Alapinge piirid: 20–80V (reguleeritav)
    Hüsterees: 3%

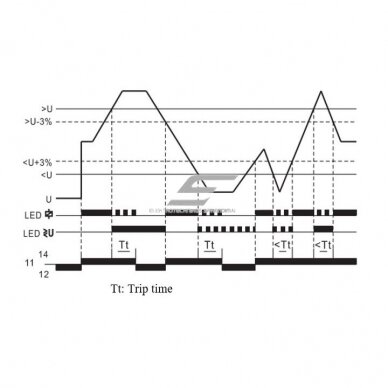

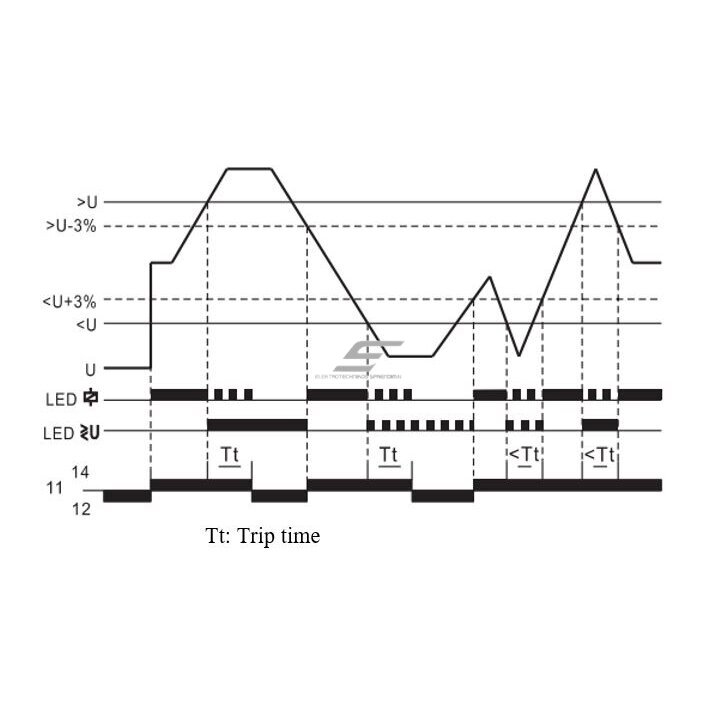

    Rakendumisaeg: 0.1–10 s (reguleeritav)
    Aja viga: ±5% + 0.1 s
    Seadistamise täpsus: 1%

    Elektrilised omadused:
    Väljundkontaktid: 1C/O (1 ümberlülituv kontakt)
    Kontaktide koormus: 16A / 250V AC1
    Isolatsioonipinge: 480V
    Elektriline tööiga: 10⁶ tsüklit
    Mehaaniline tööiga: 10⁵ tsüklit

    Keskkonnatingimused:
    Kaitseklass: IP20
    Saastetase: 3
    Töötemperatuur: -20°C ~ +55°C
    Hoiustamistemperatuur: -30°C ~ +70°C
    Suhteline õhuniiskus: kuni 50% (40°C, ilma kondensatsioonita)
    Paigalduskõrgus: kuni 2000 m

    Paigaldus:
    Kinnitus: DIN-liist (NS35)

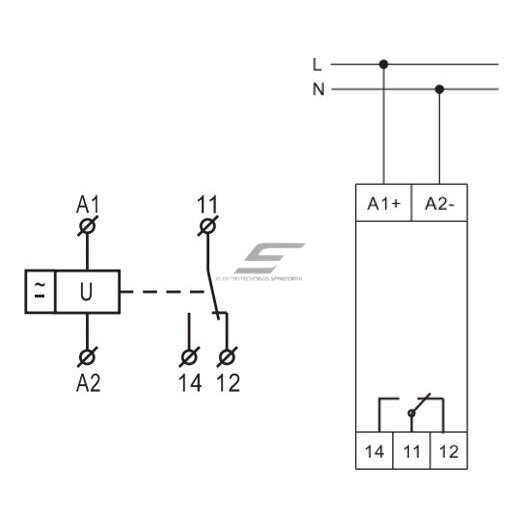

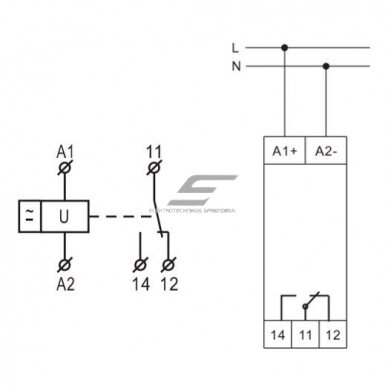

    Klemmid: A1–A2
    Juhtme ristlõige: 0.5–2.5 mm²
    Laius: 1 moodul

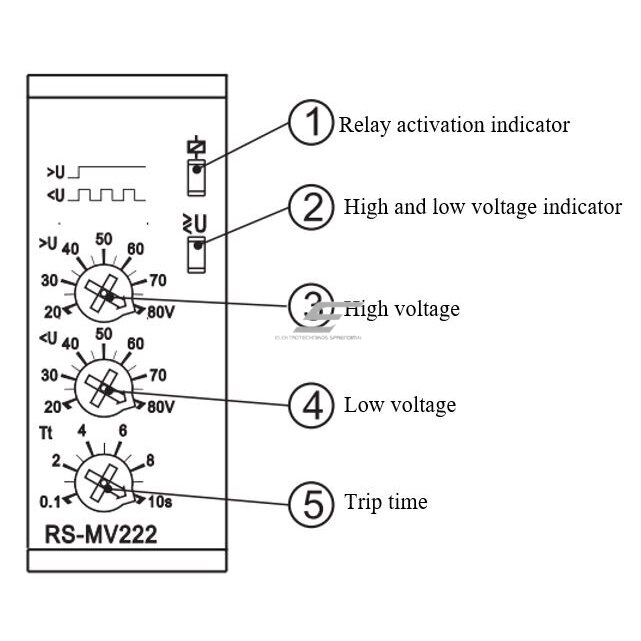

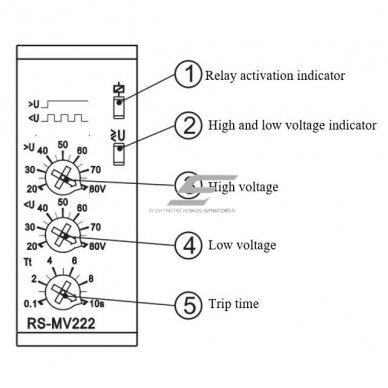

    Indikatsioon:
    LED indikaator – toide / olek
    LED indikaatorid – ülepinge / alapinge
    Relee aktiivsuse indikaator

    Funktsioonid

    Automaatne kaitse liiga kõrge ja liiga madala pinge eest
    True RMS mõõtmine – täpsed näidud ka ebastabiilses võrgus
    Reguleeritavad pinge piirid – kohandatav vastavalt süsteemile
    Reguleeritav rakendumisaeg – kaitse lühiajaliste kõikumiste eest
    Automaatne taastumine (auto reset)
    LED indikatsioon – selge oleku jälgimine
    Kompaktne DIN formaat – lihtne paigaldus

    Kasutamine

    Kodukasutajale: kaitseb kodutehnikat (külmikud, katlad, televiisorid); sobib piirkondadesse ebastabiilse pingega; aitab vältida kalleid seadmete rikkeid

    Elektrikule: lihtne paigaldus DIN-liistule; universaalne kasutus jaotuskappides; kiire seadistamine vastavalt projektile

    Insenerile / tööstuses: kasutatakse automaatikasüsteemides; sobib seadmete kaitseks tootmises; stabiliseerib tundlike süsteemide toidet

    Plussid

    Kõrge täpsus (True RMS, ≤1% viga)
    Reguleeritavad pinge piirid ja aeg
    Kompaktne – ainult 1 DIN moodul
    LED indikatsioon – selge diagnostika
    Usaldusväärne töö erinevates tingimustes
    Pikk tööiga

    Miinused

    IP20 – ei sobi otseseks kasutamiseks välitingimustes
    Ainult ühefaasiline süsteem

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
