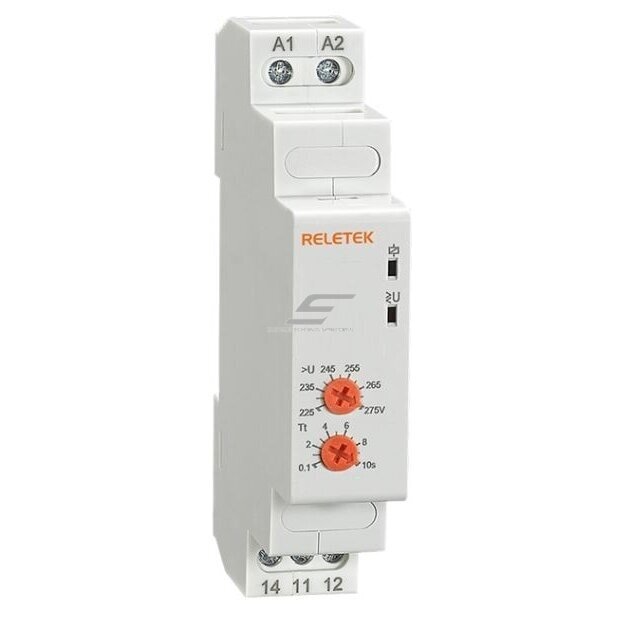

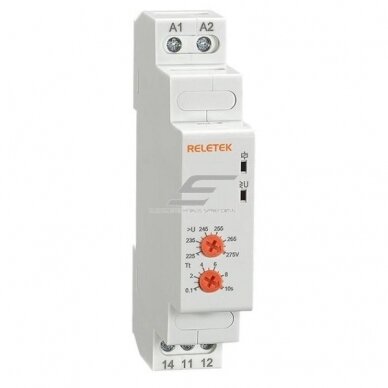

Moodulne pinge kontrollrelee | 1 faas | 8A | 230VAC | 225-275V | mehaaniline | DIN-liist

Tehnilised spetsifikatsioonid

Tüüp: ühefaasiline pinge jälgimise relee
Toiteklemmid: A1, A2
Nimipinge: 230V AC
Sagedus: 50/60 Hz
Tööpinge vahemik: 150–275V AC
Ülepinge seadistusvahemik: 225–275V

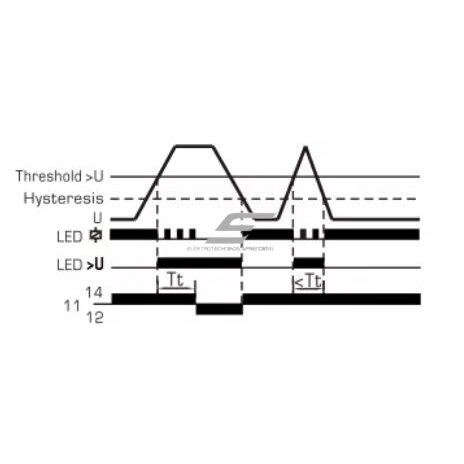

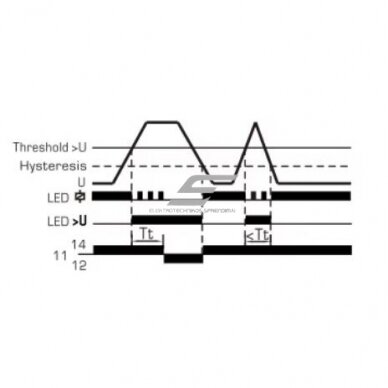

Hüsterees: ±3% seadistatud väärtusest
Mõõtmismeetod: True RMS
Mõõtetäpsus: <1%
Rakendumise viivitus: 0,1–10 s
Viivituse täpsus: ±5% + 0,1 s

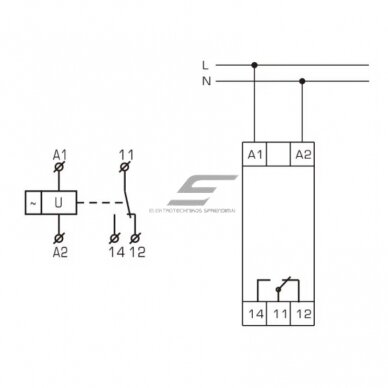

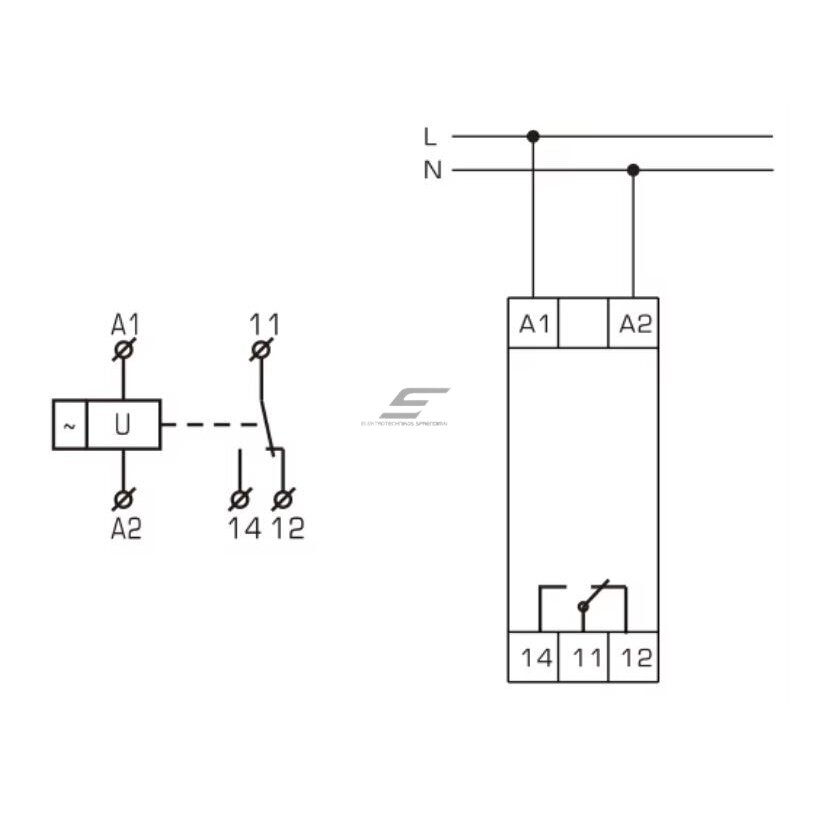

Väljundkontaktid: 11, 12, 14
Kontaktitüüp: 1C/O (1 ümberlülituv kontakt)
Nimivool: 8A (AC1)
Kontaktide koormus (AC-15): 2A
Isolatsioonipinge: 250V
Maks. kaitse: RT36-00, 5A
Paigaldus: DIN-siin (1 moodul)
Kaitseklass: IP20
Saastetaseme klass: 3
Elektriline eluiga: 100 000 tsüklit
Mehaaniline eluiga: 1 000 000 tsüklit
Töötemperatuur: -25°C kuni +50°C
Hoiustamistemperatuur: -25°C kuni +55°C
Niiskus: ≤50% (ilma kondensatsioonita)
Kõrgus merepinnast: ≤2000 m
Juhtme ristlõige: 0,5–1 mm²

Funktsioonid

Ülepinge kaitse – lülitab koormuse automaatselt välja, kui pinge ületab seadistatud piiri
True RMS mõõtmine – täpne töö ka ebastabiilse võrgu korral
Reguleeritav lävi – lihtne seadistamine (225–275V)
Reguleeritav viivitus – 0,1 kuni 10 sekundit
Automaatne taastumine – süsteem lülitub uuesti sisse, kui pinge normaliseerub

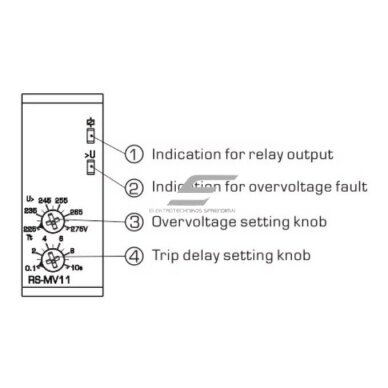

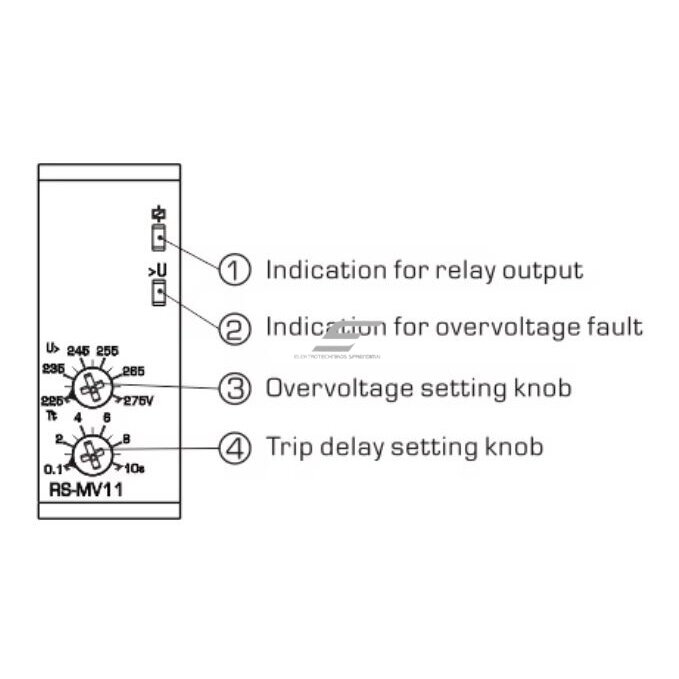

LED-indikatsioon – selge oleku ja rikete kuvamine
Kompaktne DIN-paigaldus – ainult 1 moodul

Kasutamine

Kodukasutajatele:
Kaitseb kodumasinaid (külmikud, katlad, pumbad)
Kasutatakse kodustes jaotuskilpides
Aitab vältida seadmete rikkeid pingekõikumiste tõttu

Tööstuses ja insenertehnikas:
Seadmete kaitse tootmisliinidel
Elektrivõrkude stabiilsuse jälgimine
Integreerimine automatiseeritud süsteemidesse

Elektripaigaldajatele:
Jaotuskilpide koostamine ja moderniseerimine
Lihtne paigaldus DIN-siinile
Universaalne lahendus erinevatele projektidele

Plussid

Väga täpne True RMS mõõtmine
Reguleeritavad parameetrid (pinge + aeg)
Kompaktne – ainult 1 moodul
Automaatne taastumine
Selge LED-indikatsioon
Lai tööpinge vahemik
Sobib nii koduseks kui ka tööstuslikuks kasutamiseks

Miinused

Kaitseb ainult ülepinge eest (mitte alapingest)
Piiratud kontaktide koormus (suuremate koormuste puhul soovitatav kasutada kontaktorit)
IP20 – mõeldud ainult paigaldamiseks jaotuskilpi
