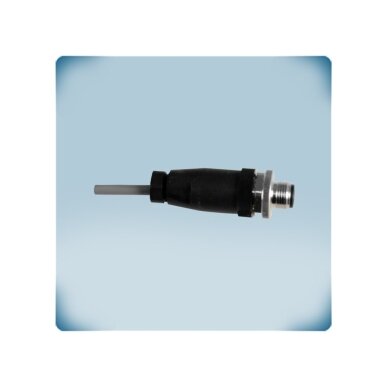

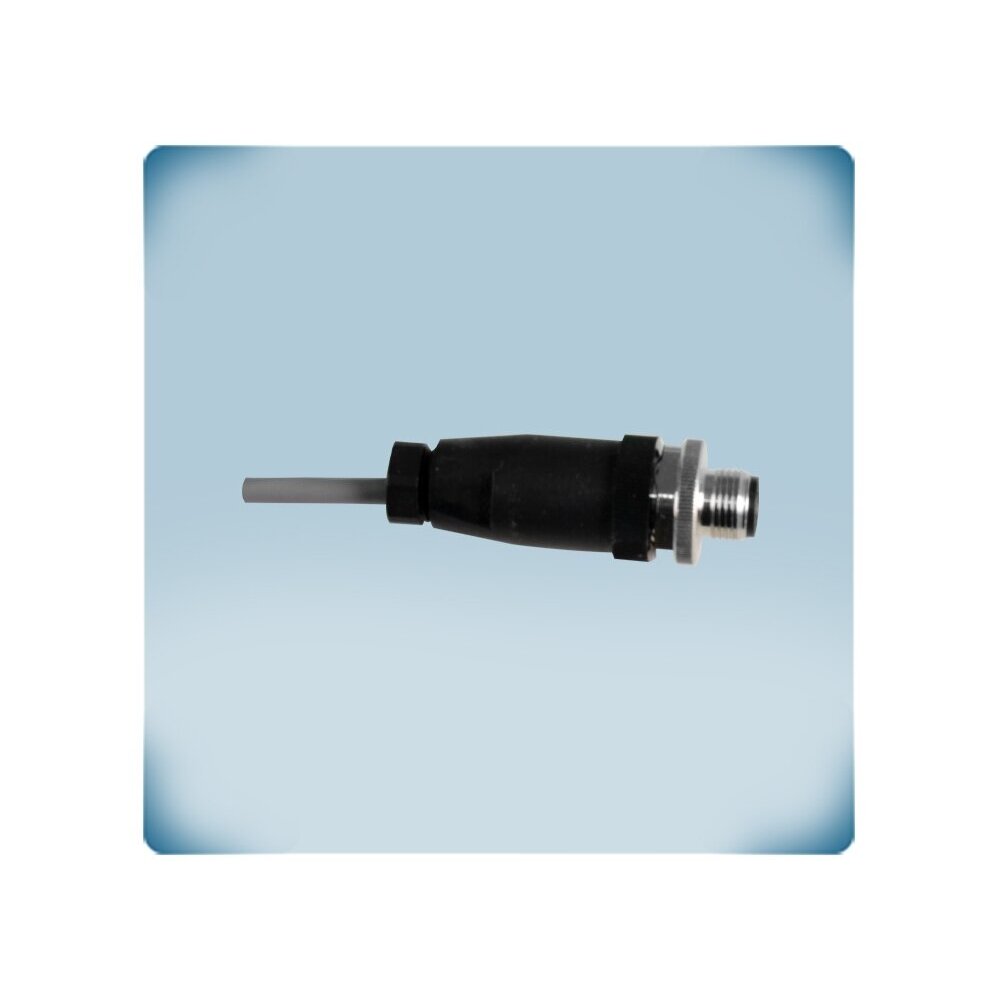

    Uus   -70.33€Mulla niiskuse ja temperatuuri andur | Modbus RTU | 24VDC PoM | 7,5m kaabel | IP67 | Sentera Controls | SWCSM-075 1

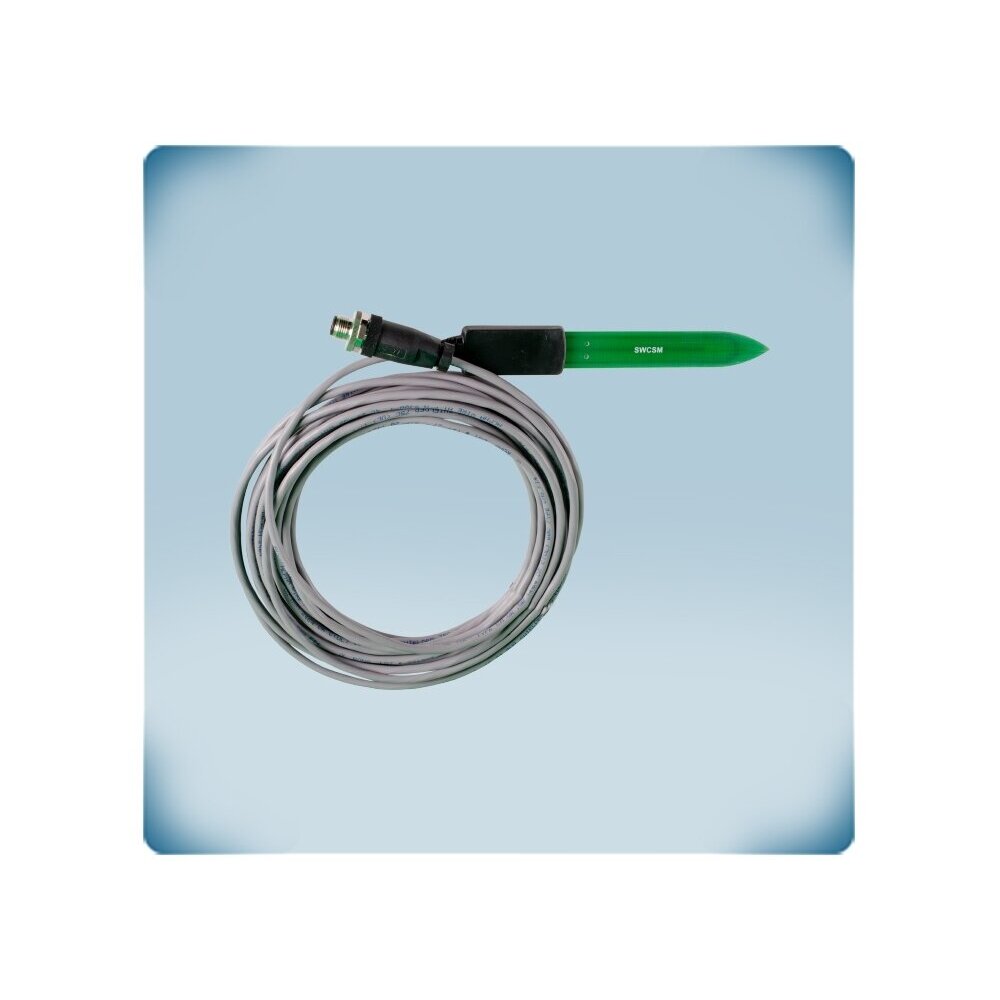

    Uus   -70.33€Mulla niiskuse ja temperatuuri andur | Modbus RTU | 24VDC PoM | 7,5m kaabel | IP67 | Sentera Controls | SWCSM-075 2

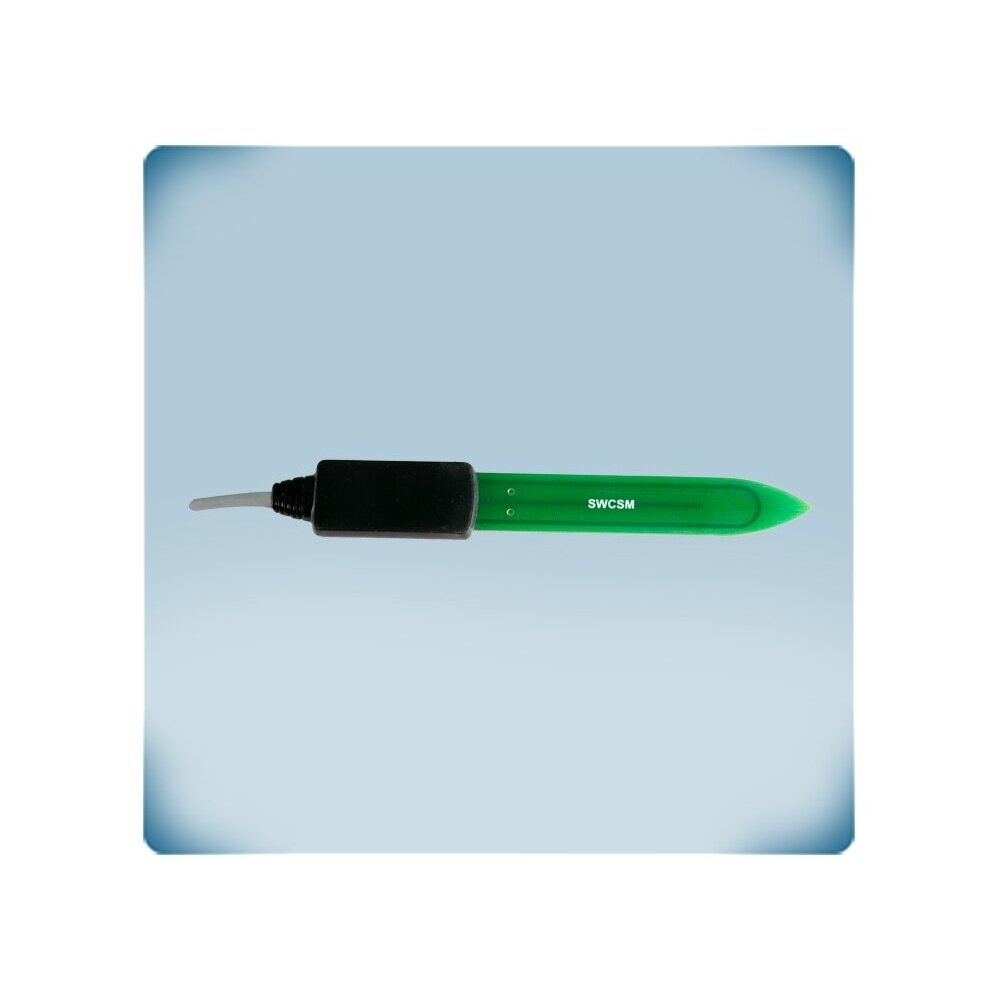

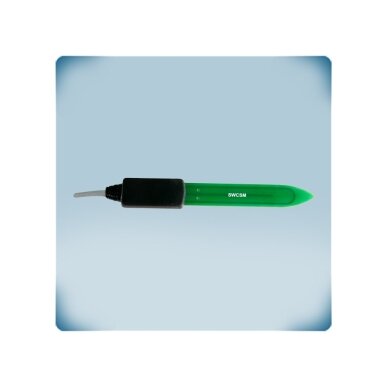

    Mulla niiskuse ja temperatuuri andur | Modbus RTU | 24VDC PoM | 7,5m kaabel | IP67 | Sentera Controls | SWCSM-075

    Tootekood: SWCSM-075
    Küsi
    Hind 125.56 € KM-ga
    ( 103.77 € KM-ta )
    195.89 € Säästa 70.33 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Mulla niiskuse ja temperatuuri andur | Modbus RTU | 24VDC PoM | 7,5m kaabel | IP67 | Sentera Controls | SWCSM-075

    SWCSM-075 – Sentera Controls mulla veesisalduse andur digitaalse temperatuurianduriga. See mõõdab mulla niiskust ja temperatuuri ning esitab tulemused Modbus RTU kaudu; toide 24 VDC Modbusi kaudu, komplektis 7,5 m kaabel.

    Põhimõte:
    Kastmine tegeliku mulla niiskuse, mitte taimeri järgi: kiirelt reageeriv andur võimaldab kasta ainult siis, kui vaja, ning SenteraWebi kaudu on andmed kaugelt nähtavad.
    Mõõdab
    Mulla veesisaldust ja temperatuuri
    Side
    Modbus RTU
    Toide
    24 VDC PoM, Imax 10 mA
    Kaitse / kaabel
    IP67, 7,5 m

    Tööpõhimõte

    Anduri tundlik osa (103,35 × 18,75 mm) maetakse mulda ja 7,5 m kaabel (pikendatav) ühendatakse Sentera PoM-võrku; tootja näites – adapteri ADPT-SWCSM kaudu toitemooduli DRPS8 ja internetimooduliga DIGWM. Toide – 24 VDC Modbusi kaudu (PoM), maksimaalne vool 10 mA.

    Tehases kalibreeritud andur mõõdab mullaveesisaldust ja integreeritud digitaalandur temperatuuri; kõik mõõtmised ja parameetrid on kättesaadavad Modbus RTU kaudu.

    Tulemus – kontroller, BMS või SenteraWeb saab tegeliku mullaniiskuse ja temperatuuri, seetõttu saab kastmist juhtida tegeliku vajaduse järgi. IP67 korpus on mõeldud tööks keskkonnas -30…+70 °C ja 0–100 % rH.

    Kasu SWCSM-075?
    Täpsem niisutamine ja veesääst – otsused tehakse mõõdetud mullaniiskuse põhjal.

    Tehnilised andmed

    Toote tüüp Mulla veesisalduse andur temperatuuriandurega
    Tootja / kood Sentera Controls / SWCSM-075
    Mõõdetavad suurused Mulla veesisaldus, temperatuur
    Side Modbus RTU
    Toide 24 VDC Modbusi kaudu (PoM), Imax 10 mA
    Kalibreerimine Tehase seadistus
    Kaabel 7,5 m (pikendatav)
    Mõõtmed 167,3 × 24,2 × 9,2 mm; tundlik osa 103,35 × 18,75 mm
    Kaitseklass IP67
    Töökeskkond -30…+70 °C, 0–100 % rH
    Kaal 0,25 kg neto
    Vastavus EMC 2014/30/EL (EN 55022, EN 61326-1), WEEE, RoHS, EN IEC 63000

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Mulla niiskuse mõõtmine – kiire reaktsioon vee koguse muutustele – optimaalseks niisutamiseks.
    • Temperatuuri mõõtmine – integreeritud digitaalandur.
    • Modbus RTU – mõõtmised on kättesaadavad kontrollerile, BMS-ile või SenteraWebile.
    • Tehasekalibreering – kasutusvalmis.
    • IP67 – mõeldud mulda kaevamiseks.
    • Pikendatav kaabel – standardse 7,5 m kaabli saab kilbini pikendada.
    • Väike vooluvajadus – ainult 10 mA PoM-liinist.

    Kus kasutatakse?

    • Kasvuhooned ja köögiviljakasvatus
    • Nutikas aia, muru ja haljastuse kastmine
    • Mulla niiskuse seire ja kontroll
    • Keskkonnaseire projektid SenteraWebiga
    • Spordiväljakute ja parkide muruniisutus
    • Puukoolid ja istikute kasvatus

    Kasutamine vastavalt vajadusele

    Köögiviljakasvatusettevõttele.
    Kastmine tegeliku mullaniiskuse, mitte taimeri järgi.
    Maastiku- ja muruhoolduse töövõtjale.
    Kauge niiskuse jälgimine SenteraWebi kaudu DIGWM mooduliga.
    Agroautomaatika integraatorile.
    Niiskus ja temperatuur Modbus RTU kaudu ilma analoogmuunduriteta.

    Praktiline kasutus

    Kui kasvuhoones lülitatakse kastmine praegu sisse taimeriga, siis pärast SWCSM-075 mulda paigaldamist juuretsooni ning ADPT-SWCSM, DRPS8 ja DIGWM kaudu SenteraWebiga ühendamist on mullaniiskus ja temperatuur kaugelt nähtavad ning 7,5 m kaablist piisab tavaliselt signaali viimiseks kilbini.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SWCSM-075 mõõdab alati mulda – erinevus on selles, kuhu andmed liiguvad:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kasvuhoone Andur → ADPT-SWCSM → PoM liin → DIGWM Niiskus ja temperatuur nähtavad SenteraWebis Igale andurile – unikaalne Modbus aadress
    Niisutuskontroller Modbusiga Andur → Modbus RTU liin Kontroller lülitab kastmise sisse niiskuse järgi Kontrollige kontrolleri registrite ühilduvust
    Mitu tsooni Mitu andurit ühel PoM-liinil Iga tsooni kastetakse vastavalt oma vajadusele Liitke vool toiteallika jaoks

    Kuidas valida mullaandurit

    Mõõdetavad suurused / kaabel Soovitatav mudel
    Mulla veesisaldus + temperatuur, 7,5 m kaabel, Modbus RTU SWCSM-075 (IP67) ← see mudel
    Reegel: andur ühendatakse Sentera PoM Modbus võrku (tootja skeemil – ADPT-SWCSM adapteri kaudu); kaugseireks on vaja internetimoodulit (nt DIGWM) ja 24 VDC PoM toidet.
    Millal valida muu lahendus: ruumiõhu niiskuse ja temperatuuri jaoks – Sentera niiskuse- ja temperatuuriandurid.

    Plussid

    • Niiskus ja temperatuur ühes
    • Modbus RTU
    • Tehases kalibreeritud
    • IP67
    • 7,5 m kaabel, pikendatav
    • Väike vooluvajadus (10 mA)

    Miinused / piirangud

    • Puudub analoogväljund – ainult Modbus RTU
    • Andmelehel ei ole mõõtevahemikke ja täpsust esitatud
    • Vajalik on PoM toide ja Modbus infrastruktuur

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik või automaatikaspetsialist, toide lahti ühendatud.
    • Toide – ainult 24 VDC Modbusi kaudu (PoM).
    • Paigaldage kaabel nii, et seda mulla harimisel ei kahjustataks.

    Kiire valikujuhend

    Mulla niiskus
    Temperatuur
    Modbus RTU
    24 VDC PoM
    IP67
    7,5 m
    Sobib, kui on vaja:
    • mõõta mulla niiskust ja temperatuuri;
    • juhtida niisutamist tegeliku vajaduse järgi;
    • jälgida andmeid SenteraWeb kaudu.
    Kontrollige enne kasutamist:
    • kas süsteemis on 24 VDC PoM toide ja Modbus kontroller või internetimoodul;
    • kaabli pikkus ühenduspunktini;
    • kas on vaja adapterit ADPT-SWCSM.
    Oluline meeldetuletus: SWCSM-075 ei oma analoogväljundit – mõõtmised on kättesaadavad ainult Modbus RTU kaudu.

    KKK

    Mida andur mõõdab?
    Andur mõõdab mulla veesisaldust ja temperatuuri.
    Kuidas andmeid edastatakse?
    Kõik mõõtmised ja parameetrid edastatakse Modbus RTU kaudu.
    Kas kaablit on võimalik pikendada?
    Jah, standardset 7,5 m kaablit saab pikendada.
    Kuidas andurit toidetakse?
    Andur saab 24 VDC toite Modbusi kaudu (PoM) ja tarbib kuni 10 mA.
    Kas kalibreerimine on vajalik?
    Ei, andur on tehases kalibreeritud ja kasutusvalmis.
    Kuidas andmeid internetis näha?
    Tootja näites ühendatakse andur ADPT-SWCSM adapteri kaudu DRPS8 toite ja DIGWM internetimooduliga ning andmed kuvatakse SenteraWebis.

    Mulla niiskuse ja temperatuuri andur | Modbus RTU | 24VDC PoM | 7,5m kaabel | IP67 | Sentera Controls | SWCSM-075

    Sentera SWCSM-075 – mullaniiskuse ja -temperatuuri andur Modbus RTU-ga, 24 VDC PoM toitega, 7,5 m kaabli ja IP67-ga – nutikaks niisutamiseks kasvuhoonetes ja köögiviljakasvatuses.
