Tootekataloog

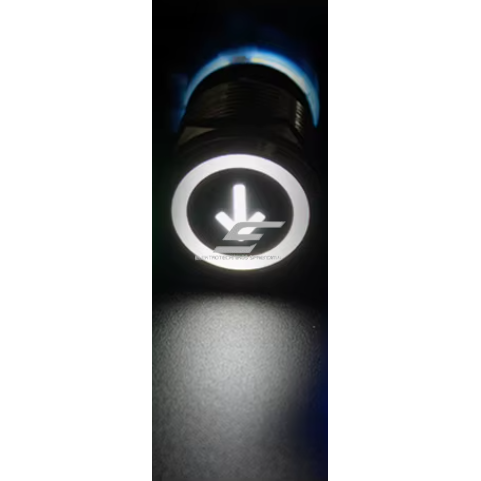

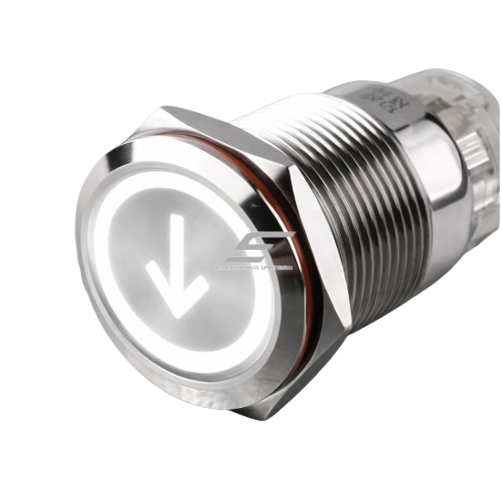

  • Nupp | 22mm | 230V | 1NO | valge | LED valgustusega | noole sümboliga | IP65

    Tootekood: ES-RHB-W230

    Metallist LED-valgustusega nupp – usaldusväärne ja esteetiline lahendus tööstusele, automaatikale, transpordile või individuaalsetele projektidele. Valge LED-rõngasvalgustus selge noole sümboliga tagab suurepärase nähtavuse nii päevasel ajal kui ka vähese valgusega tingimustes.

    Tugev metallkorpus ja IP65 kaitseklass võimaldavad nuppu kasutada keerukamates tingimustes – töökodades, tootmisruumides, välisseadmetes või sõidukites.

  • Nupp | 22mm | 230V | 1NO | valge | LED valgustusega | noole sümboliga | IP65

    Metallist 22 mm nupp noole sümboliga ja LED-valgustusega (põlevad rõngas ja sümbol, värv – valge), 1NO kontaktiga ja IP65 esiosaga. Sobib juhtpultidesse, seadmetele ja kilpidesse, kus on vaja selgelt tähistatud funktsiooni.

    Põhimõte:
    Lukustuseta nupp: kuni nupp on alla vajutatud, sulgeb NO-kontakt ahela. Sümbol näitab funktsiooni kohe – näiteks suund alla, langetamine.
    Paigaldusava
    Ø 22 mm
    Kontakt
    1NO
    Toimimine
    lukustuseta
    LED-valgustus
    valge, 230 V
    Kaitseaste
    IP65
    Korpus
    metallist

    Tööpõhimõte

    Nupp paigaldatakse Ø 22 mm avasse ja kinnitatakse tagant mutriga.

    Vajutamisel NO-kontakt sulgub, vabastamisel naaseb nupp algasendisse.

    LED-valgustus ühendatakse eraldi klemmide kaudu (230 V), seega saab see näidata funktsiooni olekut kontaktist sõltumatult.

    Mis kasu see annab? Valgustatud sümbol ja metallist IP65 korpus – operaator näeb kohe, mida nupp teeb, ka halva valgustuse korral.

    Tehnilised andmed

    Toote tüüp Metallist nupp LED-valgustuse ja sümboliga
    Paigaldusava Ø 22 mm
    Sümbol noole
    Kontakt 1NO
    Toimimine lukustuseta
    Nimipinge 230 V AC
    Max vool 3 A
    LED-i värv valge
    LED-i pinge 230 V
    Kaitseaste IP65
    Korpus metallist
    Kinnitus keere mutriga

    Põhifunktsioonid

    • 1NO-kontakt annab vajutamisel käsu
    • Valgustatud sümbol näitab funktsiooni ja olekut
    • Metallist IP65 korpus talub lööke, tolmu ja veejugasid
    • Standardne 22 mm ava

    Kus seda kasutatakse?

    • Juhtpuldid +/− või suunafunktsioonidega
    • Tõstukite, väravate ja ajamite juhtimine
    • Seadmete ja sõidukite juhtpuldid
    • Automaatikakilbid ja PLC sisendid

    Kasutamine vastavalt vajadusele

    Elektrikule. Standardne 22 mm ava ja selge sümbol – nupu juurde pole vaja lisasilte.
    Seadmete tootjale. Sümbolitega metallnupud võimaldavad luua intuitiivse ja korraliku juhtpuldi.
    Seadmete hoolduseks. Valgustatud sümbol aitab operaatoril mitte eksida ja vähendab valesid vajutusi.

    Praktiline kasutus

    Juhtpuldis ühendatakse see nupp PLC või kontrolleri sisendiga ning LED väljundiga, mis näitab, et funktsioon on aktiivne. Tüüpiline kasutus: suund alla, langetamine.
    Plussid
    • Valgustatud sümbol
    • Metallist IP65 korpus
    • Standardne 22 mm ava
    • 1NO lukustuseta
    Miinused
    • LED ainult 230 V – ei sobi 12/24 V ahelatesse
    • Ainult üks 1NO kontakt, kuni 3 A

    Ohutus- ja paigaldusjuhised

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik.
    • Enne paigaldust lülitage toide välja ja kontrollige, et pinget pole.
    • Ärge ületage 3 A – suuremad koormused lülitage kontaktori või relee kaudu.
    • Hädaseiskamiseks ei sobi – kasutage sertifitseeritud avarii-STOP-nuppu.
    Kiirvalik
    Ø 22 mm1NOlukustusetaLED valgeIP65metall

    KKK

    ⚡ Kas nupp lukustub?
    Ei, vabastamisel naaseb see algasendisse.
    ⚡ Mis on LED-i pinge?
    230 V. 12/24 V ahelatesse valige teise pingega nupud.
    ⚡ Millist voolu saab lülitada?
    Kuni 3 A. Suuremad koormused ühendage kontaktori või relee kaudu.
    ⚡ Millise suurusega ava on vaja?
    Standardne Ø 22 mm ava.
    ⚡ Kas LED-i saab ühendada kontaktist eraldi?
    Jah, LED-il on eraldi klemmid.

    Nupp | 22mm | 230V | 1NO | valge | LED valgustusega | noole sümboliga | IP65

    Metallist 22 mm nupp noole sümboliga, LED 230 V (värv – valge), 1NO, lukustuseta, IP65 – selge ja vastupidav juhtelement juhtpultidele ja seadmetele. Vaja valida nupud kogu juhtpuldile? Saatke skeem – valime ja koostame pakkumise.

    Avaldatud: 2026-11-06 · Andmed tootja märgistuse järgi: 2026-11-06

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
