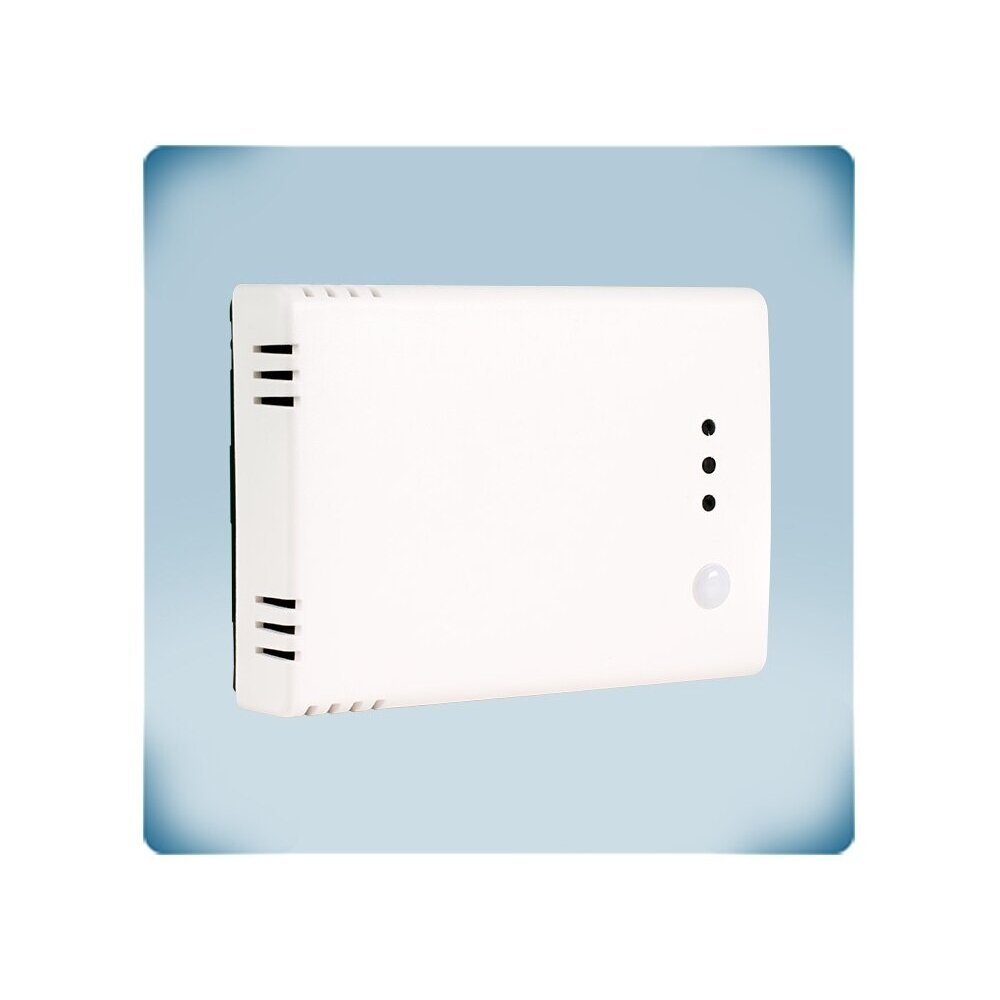

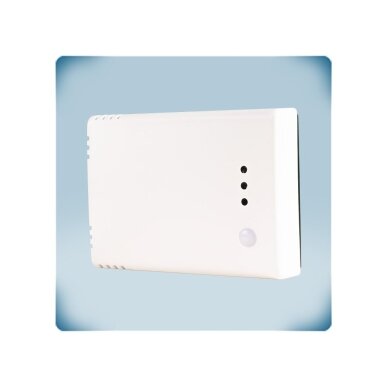

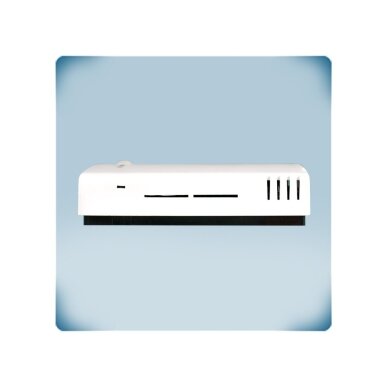

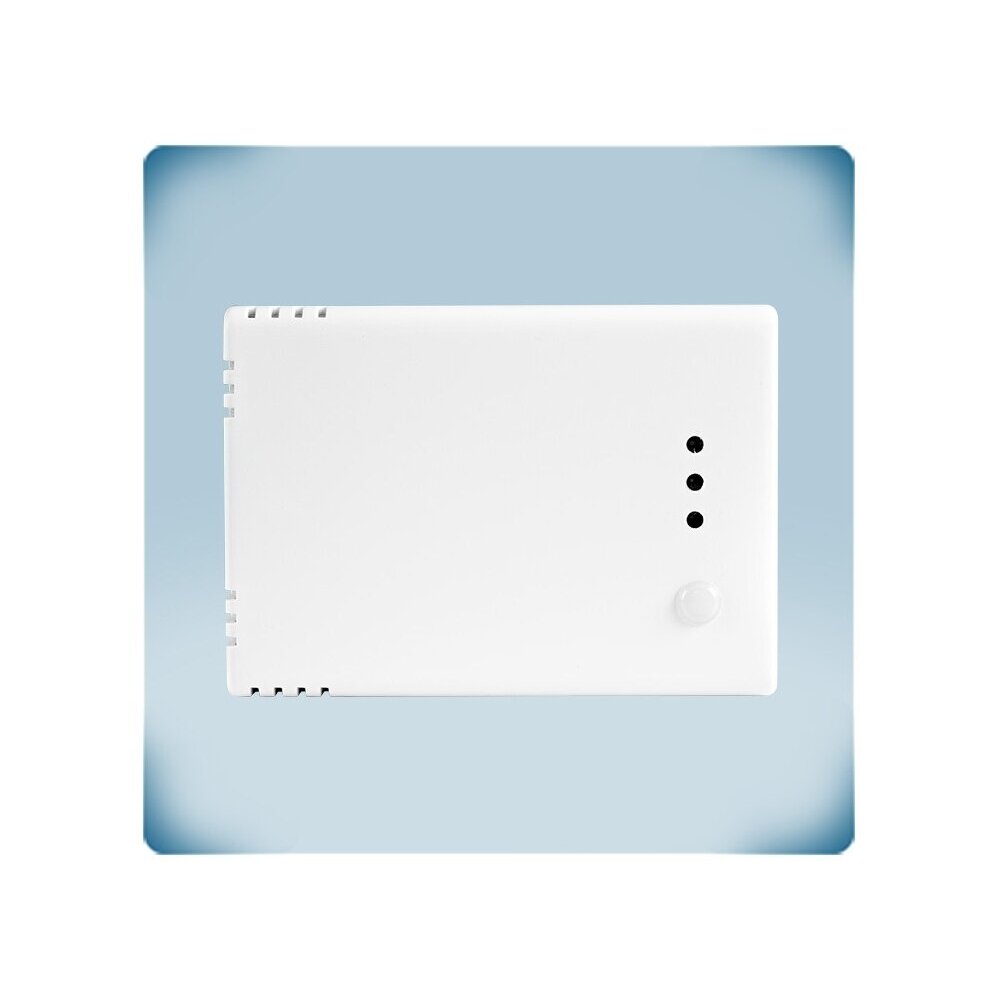

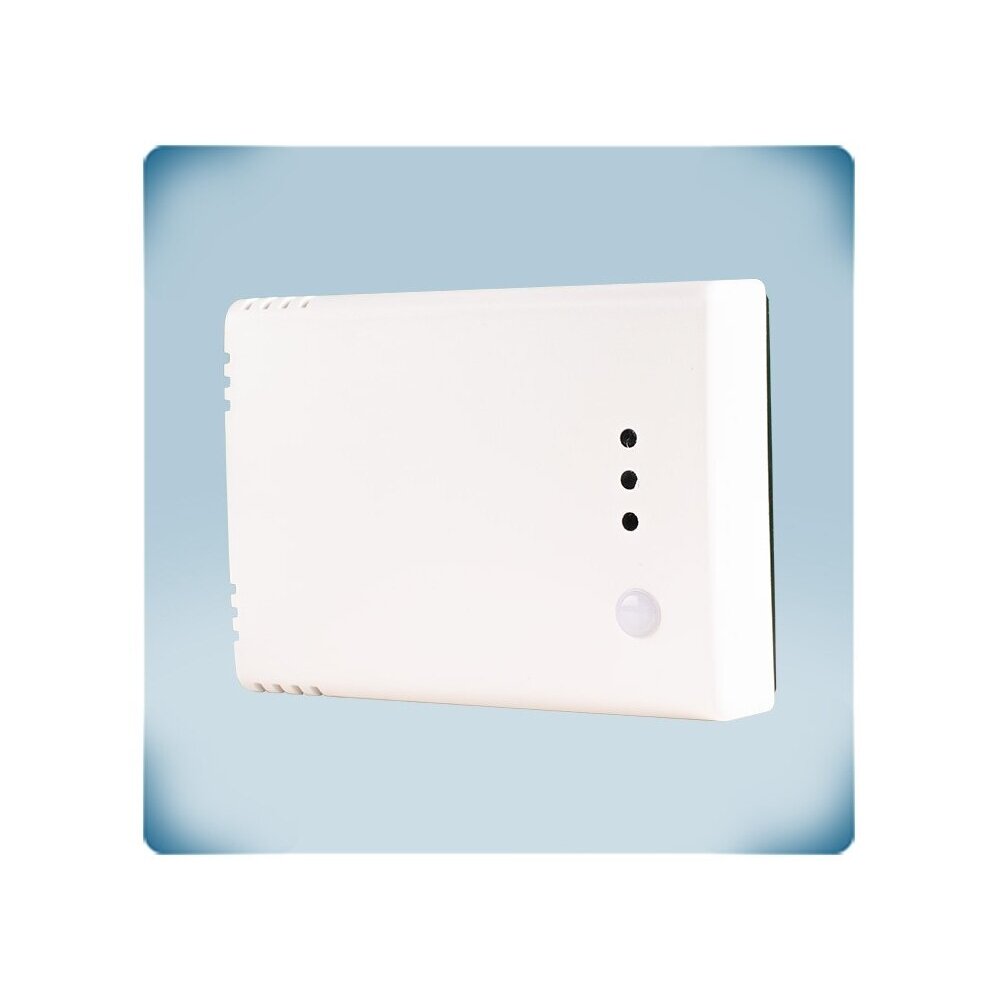

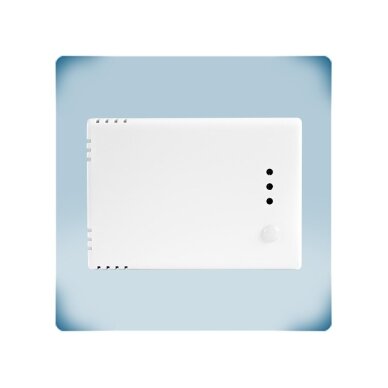

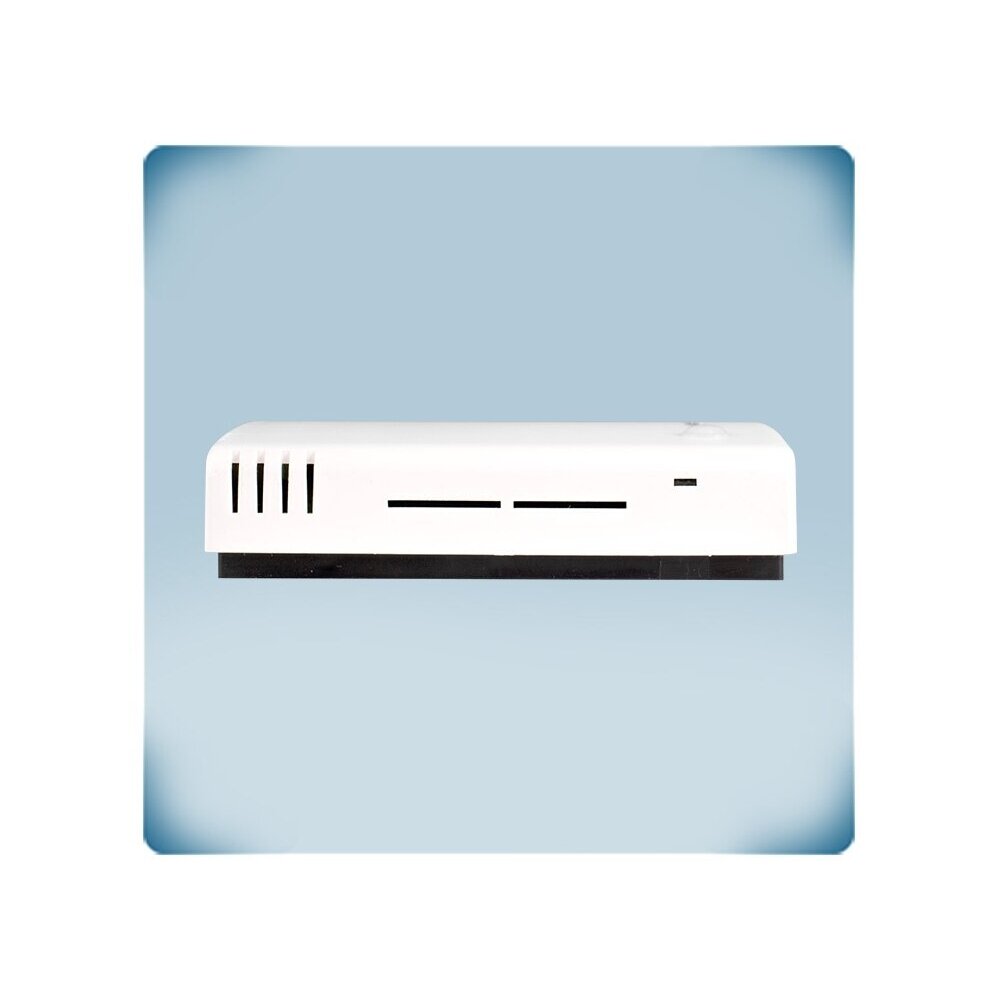

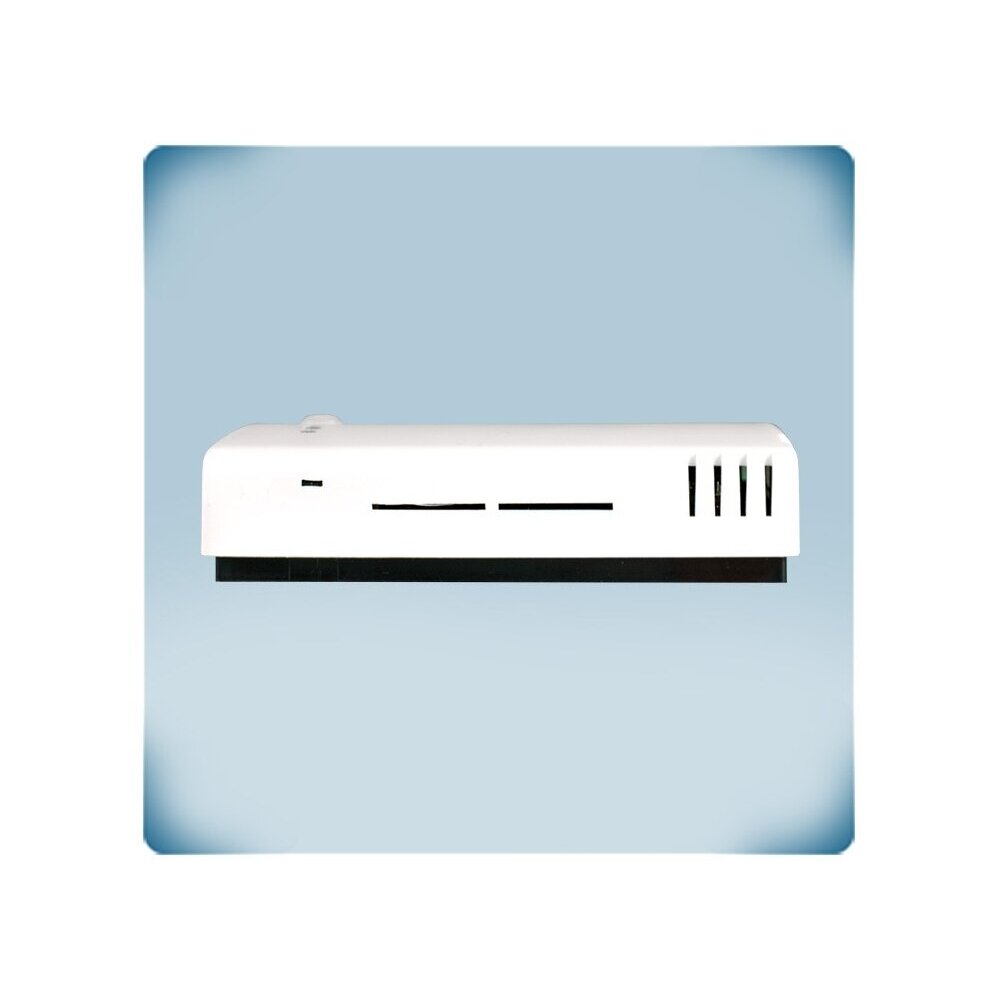

    Nutikas temperatuuri ja niiskuse ruumi andur-kontroller | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RCTHF-2

    Tootekood: RCTHF-2
    Küsi
    Hind 86.91 € KM-ga
    ( 71.83 € KM-ta )
    135.58 € Säästa 48.67 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Nutikas temperatuuri ja niiskuse ruumi andur-kontroller | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RCTHF-2

    RCTHF-2 – Sentera Controls nutikas temperatuuri ja niiskuse ruumi andur-kontroller: mõõdab ruumis temperatuuri (0…+50 °C) ja suhtelist niiskust (0–95 % rH) ning moodustab integreeritud algoritmi alusel ühe analoog- / moduleeritud väljundi (0-10 VDC, 0-20 mA või PWM), millega saab otse juhtida EC-ventilaatorit, AC-ventilaatori kiiruseregulaatorit või siibri ajamit. Toide – 18–34 VDC; kõik parameetrid on kättesaadavad Modbus RTU kaudu.

    Põhimõte:
    See on andur ja kontroller ühes: eraldi kontrollerit pole vaja, sest väljund arvutatakse anduris endas seatud temperatuuri- ja niiskusvahemike järgi. Väljundi määrab kahest väärtusest suurem ning iga parameetri saab välja lülitada – nt juhtida ainult temperatuuri või ainult niiskuse järgi.
    Mõõtmine
    0…+50 °C / 0–95 % rH
    Juhtväljund
    0-10 VDC / 0-20 mA / PWM
    Toide
    18–34 VDC
    Kaitse
    IP30, ainult siseruumidesse

    Tööpõhimõte

    Andur kinnitatakse ruumis seinale (2 ava Ø 6 mm) ja ühendatakse 4 juhtmega eraldi maandustega: toide 18–34 VDC (VIN, GND), juhtväljund AO1 oma GND-ga ja Modbus RTU (A, /B).

    Integreeritud andurid mõõdavad temperatuuri ja suhtelist niiskust; iga suuruse jaoks seatakse vahemik, milles väljund muutub 0–100 %, väljundi määrab kahest arvutatud väärtusest suurem ning iga suuruse saab välja lülitada. Väljundi tüüp on valitav – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) või PWM 1 kHz (avatud kollektor, 3,3 või 12 VDC) – ning sellega juhitakse otse EC-ventilaatorit, AC-ventilaatori kiiruseregulaatorit või siibri ajamit; kõiki parameetreid muudetakse Modbus RTU kaudu, tarkvara uuendatakse võrgu kaudu.

    Tulemus – ventilatsioon vajaduse järgi ilma eraldi kontrollerita: niiskuse või temperatuuri tõustes ventilaator kiireneb, langedes aeglustub miinimumini ning kolmevärviline LED ja valgusandur teavitavad kasutajat kohapeal.

    Kasu RCTHF-2?
    Andur ja juhtalgoritm ühes – vähem seadmeid kilbis, lihtsam projekt ja kiirem käivitus, ning Modbus RTU võimaldab hiljem BMS-i integreerida.

    Tehnilised andmed

    Toote tüüp Nutikas temperatuuri ja niiskuse ruumi andur-kontroller
    Tootja / kood Sentera Controls / RCTHF-2
    Seeria RCTH-2 (RCTHF-2 / RCTHG-2 / RCTHH-2)
    Mõõdetavad suurused Temperatuur, suhteline niiskus, ümbritseva keskkonna valgustatus
    Temperatuurivahemik 0…+50 °C
    Niiskuse vahemik 0–95 % rH, kondenseerumiseta
    Täpsus ±0,4 °C (0…+50 °C); ±3 % rH
    Juhtimisloogika Väljund vastavalt T ja rH suuremale väärtusele; iga parameetri saab välja lülitada
    Analoogväljund 1 × 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, avatud kollektor, 3,3 või 12 VDC
    Side Modbus RTU (RS485), A, /B; tarkvara uuendamine Modbus RTU kaudu
    Toitepinge 18–34 VDC
    Maks. vool (Imax) 40 mA
    Ühendamine 4 juhet, eraldi maandused (-F)
    Indikatsioon Punane / kollane / roheline LED, ümbritseva valguse andur
    Paigaldus Seinale, 2 ava Ø 6 mm
    Kaitseklass IP30 (EN 60529), ainult siseruumides kasutamiseks
    Kaal 0,075 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Integreeritud juhtalgoritm – väljund moodustatakse seatud T ja rH vahemike järgi, ilma eraldi kontrollerita.
    • Väljalülitatavad parameetrid – saab juhtida ainult temperatuuri või ainult niiskuse järgi.
    • Otsejuhtimine – EC-ventilaator, AC-kiiruseregulaator või siibri täiturmehhanism ühendatakse otse väljundi külge.
    • Modbus RTU – kõik parameetrid ja mõõtmised on kaugelt kättesaadavad; Modbus ajalimiidi (HR8) kontroll.
    • Tarkvara uuendamine – Modbus RTU võrgu kaudu.
    • LED-indikatsioon – punane – väärtus väljaspool piire või anduri rike, kollane – ohtlik tsoon või katkenud Modbus side, roheline – norm.
    • Valgusandur – reguleeritavad „aktiivne“ ja „ooteolekus“ valgustatuse tasemed – nt vaiksemaks tööks öösel.
    • Konfigureerimine – Konfigureerimine ja jälgimine – tasuta Sentera 3SModbus programm (CNVT-USB-RS485 muunduri kaudu) või Sensistant Modbus konfiguraator.

    Kus kasutatakse?

    • Vannitoad, dušid, pesuruumid
    • Kontorid, klassiruumid, elamud
    • Laod ja arhiivid
    • Süsteemid EC-ventilaatorite või siibritega
    • BMS Modbus RTU-ga
    • Büroode koosolekuruumid vajaduspõhise ventilatsiooniga
    • Korterite vannitoad väljatõmbe-EC-ventilaatoriga

    Kasutamine vastavalt vajadusele

    Büroode vajaduspõhise ventilatsiooni projekteerijale.
    Andur arvutab juhtsignaali ise T ja rH suurema väärtuse järgi, mistõttu ruumile pole eraldi kontrollerit vaja.
    24 VDC automaatika paigaldajale.
    Versioon -F ühendatakse 4 juhtmega eraldi maandustega, mistõttu juhtsignaal on pikkade liinide korral stabiilne.
    Koolide majandusjuhile.
    Kolmevärviline LED klassiruumis näitab mikrokliima seisundit ilma süsteemiga ühendumata.

    Praktiline kasutus

    Kui koosolekuruumi EC-ventilaatoril on 0-10 VDC sisend ja kilbis on 24 VDC toide, siis ühendatakse RCTHF-2 otse ventilaatori külge ning niiskuse või temperatuuri tõustes seatud vahemikus suurendab see selle kiirust kuni 100 %-ni.

    Rakendusjuhend: kuidas kasutatakse praktikas

    Sama RCTHF-2 kohandub erinevatele objektidele – muutub ainult see, mis on selle väljundiga ühendatud:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Vannituba, dušš, pesuruum AO1 0-10 VDC → EC-ventilaatori juhtsisend Niiskuse tõustes väljatõmme tugevneb automaatselt, langemisel naaseb miinimumi Temperatuuri saab välja lülitada – juhtimine ainult rH järgi
    Ladu, töökojad AO1 → AC-ventilaatori kiiruseregulaatori analoogsisend Kuumal päeval väljatõmme tugevneb temperatuuri järgi Valige signaali tüüp vastavalt regulaatori sisendile
    Süsteem õhusiibriga AO1 → siibri täiturmehhanismi 0-10 VDC sisend Siiber avaneb proportsionaalselt niiskusele või temperatuurile Kontrollige ajami sisendtakistust (≥ 50 kΩ pingerežiimi jaoks)
    BMS-iga objekt Modbus RTU → A, /B Seaded ja olek on kättesaadavad tsentraalselt Igale andurile – eraldi aadress

    Kuidas valida ruumi temperatuuri- ja niiskusandurit

    Paigaldus / väljund / toide Soovitatav mudel
    Sein, 3 analoogväljundit, 18–34 VDC, 4 juhet RSTHF-3 (ruumi muundur, -F)
    Sein, 3 analoogväljundit, 18–34 VDC või 15–24 VAC, 3 juhet RSTHG-3 (ruumi muundur, -G)
    Sein, ainult Modbus RTU, PoM, RJ45 RSTHM-2 (ruumi Modbus andur)
    Sein, Modbus RTU + seina pinnatemperatuur (kastepunkti kontroll), PoM RWTHM-2 (pinnatemperatuuri anduriga)
    Sein, otsejuhtimine 1 väljundiga, 18–34 VDC RCTHF-2 (nutikas ruumi andur, -F) ← see mudel
    Sein, otsejuhtimine 1 väljundiga, 18–34 VDC või 15–24 VAC RCTHG-2 (nutikas ruumi andur, -G)
    Sein, otsejuhtimine 1 väljundiga, 24 VDC RJ45 (PoM) kaudu või klemmide kaudu RCTHH-2 (nutikas ruumi andur, PoM)
    Süvistatav / pinnapealne, 1 väljund, toide otse 230 V võrgust FCTH8 (85–264 VAC)
    Süvistatav / pinnapealne, 1 väljund, 18–34 VDC FCTHF (-F)
    Süvistatav / pinnapealne, 1 väljund, 18–34 VDC või 15–24 VAC FCTHG (-G)
    Reegel: otsustage esmalt, kus mõõdetakse (õhukanal, ruum, väljas), seejärel – mida andurilt vaja on: eraldi analoogsignaale kontrollerile (andur-muundur, 3 väljundit), ainult andmeid BMS-i (Modbus / PoM versioon) või ventilaatori otsejuhtimist ühe väljundiga (nutikas andur). Lõpuks – toide ja juhtmete arv: -F – 24 VDC, 4 juhet, eraldi maandus; -G – AC või DC, 3 juhet, ühine maandus; -M / -H – toide Modbus kaabli kaudu (RJ45).
    Millal valida muu lahendus: ainult mõõtmiseks 3 väljundiga – RSTHF-3 / RSTHG-3; süvistatavaks paigalduseks – FCTH seeria; kui on vaja ka CO2 – RCMF-3 seeria.

    Plussid

    • Andur ja kontroller ühes
    • Juhtimine T, rH või mõlema järgi
    • Täpsus ±0,4 °C, ±3 % rH
    • Modbus RTU, tarkvara uuendatakse võrgu kaudu
    • 0-10 VDC / 0-20 mA / PWM väljund
    • LED-indikatsioon ja valgusandur

    Miinused / piirangud

    • Üks juhtväljund – eraldi T ja rH signaalide jaoks valige andur-muundur (RSTH-3 / DSTH-3)
    • IP30 – ainult kuivadesse ruumidesse
    • Versioon -F ei sobi 3-juhtmelistele süsteemidele ega AC-toitele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik / automaatikaspetsialist, toide lahti ühendatud.
    • Toitepinge – 18–34 VDC.
    • Versioon -F: 4-juhtmeline ühendus, toite ja analoogväljundi maandused on eraldi – ei sobi 3-juhtmelistele süsteemidele ning seda ei tohi kunagi ühendada vahelduvvoolu (AC) toitega.
    • Ärge segage -F ja -G tüüpi tooteid samas võrgus.
    • Modbus side parameetrite lähtestamine – jumperiga PROG kontaktidel 1 ja 2 vähemalt 5 s.
    • Kasutatakse ainult siseruumides.

    Kiire valikujuhend

    0…+50 °C
    0–95 % rH
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP30
    Sobib, kui on vaja:
    • juhtida ventilaatorit või siibrit temperatuuri ja niiskuse järgi ruumis ilma eraldi kontrollerita;
    • rakendada nõudluspõhist ventilatsiooni niisketes ruumides;
    • hiljem integreerida juhtimine BMS-i Modbus RTU kaudu.
    Kontrollige enne kasutamist:
    • juhitava seadme sisendi tüüp (0-10 VDC, 0-20 mA või PWM);
    • toide: 18–34 VDC;
    • kas on vaja eraldi T ja rH signaale – siis valige andur-muundur.
    Oluline meeldetuletus: RCTHF-2 moodustab ühe juhtsignaali T ja rH järgi; see ei asenda ventilaatori kiiruseregulaatori jõuosa.

    KKK

    Kas on vaja eraldi kontrollerit?
    Ei, algoritm on sisseehitatud ja väljund ühendatakse otse EC-ventilaatori, AC-regulaatori või siibri külge.
    Kas ainult niiskuse järgi on võimalik juhtida?
    Jah, temperatuuri (või niiskuse) parameetri saab Modbus RTU kaudu välja lülitada.
    Kuidas seadeid muudetakse?
    Modbus RTU kaudu – 3SModbus programm CNVT-USB-RS485 muunduriga või BMS-i kaudu.
    Kuidas lähtestada Modbus seaded?
    Jumperiga PROG kontaktidel 1 ja 2 vähemalt 5 sekundit.
    Mille poolest erinevad -F ja -G versioonid?
    -F toide on 18–34 VDC ja ühendus 4-juhtmeline eraldi maandustega, -G toide 18–34 VDC või 15–24 VAC, 3-juhtmeline ühise maandusega.
    Kas see sobib vannitoale?
    Paigaldada tohib ainult kuivas tsoonis, sest korpus on IP30 ja niiskust mõõdetakse kuni 95 % rH ilma kondenseerumiseta.

    Nutikas temperatuuri ja niiskuse ruumi andur-kontroller | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RCTHF-2

    Sentera RCTHF-2 – nutikas ruumi temperatuuri ja niiskuse andur-kontroller: 0…+50 °C, 0–95 % rH, juhtväljund 0-10 VDC / 0-20 mA / PWM, toide 18–34 VDC, IP30. Niiskus- ja temperatuuripõhine ventilatsioon ilma eraldi kontrollerita.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
