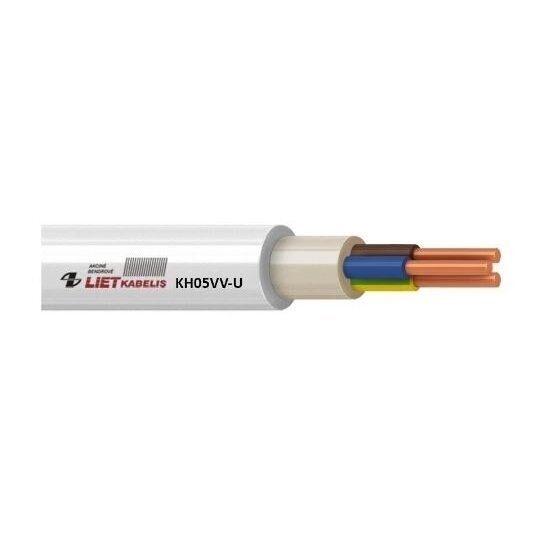

  • Uus   Vasest paigalduskaabel NYM | 2×4 mm² ilma PE-ta | 300/500 V | valge | 1 m | Lietkabelis KH05VV-U 2x4

    Vasest paigalduskaabel NYM | 2×4 mm² ilma PE-ta | 300/500 V | valge | 1 m | Lietkabelis KH05VV-U 2x4

    Tootekood: 92024001
    Küsi
    Hind 1.56 € KM-ga
    ( 1.29 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    NYM 2×4 mm² (KH05VV-U 2x4) – AB „Lietkabelis“ vasest paigalduskaabel klassi 1 ühetraadiliste soonte, PVC-isolatsiooni ja valge PVC-mantliga, 300/500 V. Statsionaarseks paigaldiseks hoonetes: seintes, krohvi all, torudes ja kaablikanalites. Müüakse meetrites.

    2 soont (L, N) ilma kaitsejuhita – ainult eri- ja juhtimisahelatele. Pistikupesadele ja I klassi seadmetele valige 3-sooneline kaabel.

  • Info

    Vasest paigalduskaabel NYM | 2×4 mm² ilma PE-ta | 300/500 V | valge | 1 m | Lietkabelis KH05VV-U 2x4

    NYM 2×4 mm² – valge vaskkaabel 2 ühetraadilise soonega (L, N – ilma kaitsejuhita PE) hoonete statsionaarseks elektripaigaldiseks. Tootja – AB „Lietkabelis“, tähistus KH05VV-U 2x4, nimipinge 300/500 V.

    Põhimõte:
    Kahesooneline kaabel sobib ainult sinna, kus kaitsejuhti pole vaja: juhtimis-, signalisatsiooniahelad või II klassi (topeltisolatsiooniga) seadmed. Kõigil tavalistel 230 V liinidel kasutage 3-soonelist NYM-J-d.
    ⚠ Selles kaablis ei ole kaitsejuhti PE. Ei sobi pistikupesadele ega I klassi (metallkorpusega) seadmetele – nende jaoks valige 3-sooneline NYM-J.
    Soonte arv
    2 (L, N)
    Ristlõige
    4 mm²
    Levinuim kaitse
    25 A kaitselüliti
    Paigalduskoht
    Siseruumides

    Tööpõhimõte

    Kaabel paigaldatakse statsionaarselt: seintesse, krohvi alla, torudesse või kaablikanalitesse kilbist tarbijani. Sooned ühendatakse värvide järgi: L, N – ilma kaitsejuhita PE.

    Ühetraadilised 4 mm² vasksooned juhivad voolu, PVC-isolatsioon ja valge mantel kaitsevad neid mehaaniliselt ja elektriliselt. Soone pidev temperatuur on kuni +70 °C, seega sõltub lubatud vool sellest, kuidas kaabel soojust ära annab.

    Õige kaitse (25 A) ja pikkuse (kuni ≈ 25 m 25 A juures) korral töötab liin kaua ülekuumenemata ning pingelang ei ületa 3 %.

    Miks valida NYM 2×4 mm²?
    See on lihtne ja töökindel lahendus liinile, kus on vaja: ühefaasiline 230 V ahel ilma PE-ta. Ühetraadilised sooned on klemmides mugav ühendada, valge mantel näeb pinnapaigaldusel korralik välja ja kaablit ostate täpselt nii palju meetreid, kui vaja.

    Tehnilised andmed

    Toote tüüp Vasest paigalduskaabel NYM
    Tootja AB „Lietkabelis“ – KH05VV-U 2x4
    Soonte arv 2 (L, N – ilma kaitsejuhita PE)
    Ühe soone ristlõige 4 mm²
    Juht Ühetraadiline (klass 1) lõõmutatud vask
    Isolatsioon / mantel PVC / valge PVC
    Nimipinge 300/500 V
    Soone temperatuur Kuni +70 °C pidevalt, kuni +160 °C lühise ajal
    Ümbritsev temperatuur Kasutamisel −30…+70 °C, paigaldamisel −5…+40 °C
    Väikseim painderaadius ≥ 5 kaabli läbimõõtu
    Kaabli läbimõõt (tootja andmed) 9,84 mm
    Lubatud vool (orienteeruv) umbes 30–36 A standardi IEC 60364-5-52 järgi (2 koormatud soont, +30 °C, paigaldusviisid B2–C)
    Levinuim kaitse 25 A kaitselüliti – kuni ~5,8 kW (ühefaasiline 230 V ahel ilma PE-ta, cos φ = 1)
    Liini pikkus (ΔU ≤ 3 %) kuni ≈ 25 m 25 A koormusel
    Paigaldus Siseruumides: seintes, krohvi all, torudes, kaablikanalites, pinnapaigaldus
    Müügiühik 1 meeter
    ⚠ Kontrollige: väärtused on orienteeruvad. Kimbus, soojusisolatsioonis või kõrgemal temperatuuril kaablite lubatud vool on väiksem. Kaitse valitakse reegli IB ≤ In ≤ Iz järgi, lõpliku otsuse teeb elektriprojekt.

    Põhifunktsioonid

    • Elektrienergia ülekanne – ühefaasiline 230 V ahel ilma PE-ta kuni ~5,8 kW 25 A kaitsega.
    • Klassi 1 ühetraadilised sooned – usaldusväärne kontakt kruvi- ja vedruklemmides.
    • Värvikoodiga sooned – L, N – ilma kaitsejuhita PE, kiirem ja ohutum ühendamine.
    • PVC-isolatsioon ja mantel – kahekordne kaitse siseruumides paigaldamisel.
    • Müük meetrites – vähem jäätmeid ja täpsem eelarve.

    Mille poolest erineb sarnastest kaablitest?

    • NYM 2×2,5 mm² – väiksem ristlõige – umbes 23–27 A, väiksemale koormusele või lühemale liinile.
    • CYKY-L kaabel – must, sobib ka välja ja maa sisse koos kaitsega; NYM-J – ainult siseruumidesse.

    Kus kasutatakse?

    • Juhtimisahelates – nupud, lülitid, releede mähised.
    • Signalisatsiooniliinides – kellad, indikatsioon.
    • II klassi seadmetele – kui tootja PE-d ei nõua.
    • Olemasolevate paigaldiste remondiks – sama 2-soonelise kaabli asendamisel juhtimisahelas.

    Kasutus vajaduse järgi

    Automaatika paigaldajale.
    Juhtimisahelad kilbist nuppude ja releedeni ilma tarbetu PE-sooneta.
    Signalisatsiooni paigaldajale.
    Kella- ja indikatsiooniliinid korraliku valge kaabliga.
    Remondimeistrile.
    Olemasoleva 2-soonelise juhtimisjuhistiku asendamine sama tüübiga.

    Praktiline näide

    Näiteks tuleb kilbist ventilaatori juhtnupuni vedada juhtimisahel. Kaitsejuhti pole siin vaja, seega piisab NYM 2×4 mm². Kui samasse kohta tuleb pistikupesa – valige 3-sooneline kaabel.

    Plussid

    • Ühetraadilised vasksooned – hoiavad kuju ja ühenduvad klemmidega usaldusväärselt.
    • Valge mantel – korralik välimus pinnapaigaldusel.
    • Lietkabelise toode – tuntud Leedu tootja, selged tehnilised andmed.
    • Müüakse meetrites – maksate ainult vajaliku pikkuse eest.

    Miinused / piirangud

    • Ei sobi otse maasse ega kaitseta välja – selleks valige CYKY-L.
    • Ei sobi teisaldatavatele seadmetele – ühetraadiline soon ei ole mõeldud pidevaks painutamiseks.
    • PVC-isolatsioon – kus nõutakse halogeenivabu kaableid, valige NHXMH-J.

    Ohutus- ja paigaldusmärkused

    • Enne tööd lülitage toide välja, välistage sisselülitamine ja kontrollige pinge puudumist.
    • Vedage kaabel seinas vertikaalselt ja horisontaalselt – et seda hiljem läbi ei puuritaks.
    • Koorige sooned sobiva tööriistaga, vaske sisse lõikamata.
    • Enne uue liini pingestamist on soovitatav mõõta isolatsioonitakistust.
    • Paigaldust teeb kvalifitseeritud elektrik.
    • 2×4 ei ole üks 8 mm² soon.
    • Kaablit ei valita ainult kaitselüliti järgi – kontrollitakse ka paigaldusviisi ja liini pikkust.

    Kiirvaliku juhend

    Valige NYM 2×4 mm² ainult juhtimis- ja eriahelatele, kus PE-d pole vaja.

    2 × 4 mm²
    300/500 V
    25 A
    Siseruumides
    Sobib, kui vajate:
    • juhtimis- või signalisatsiooniahel;
    • II klassi seadme toide ilma PE-ta;
    • kaabel siseruumides.
    Kontrollige enne tellimist:
    • kas koormus ja kaitselüliti vastavad 2×4 mm² ristlõikele;
    • kas liin ei ole pikem kui ≈ 25 m 25 A koormusel;
    • kas kaabel paigaldatakse siseruumidesse;
    • kas tellite pikkuse koos ühendusvaruga.
    Oluline meeldetuletus: Tähistus 2×4 mm² iseenesest ei määra suurimat voolu ega võimsust. Valige kaabel koormuse, paigaldusviisi, liini pikkuse ja kaitseaparaadi järgi.

    KKK – korduma kippuvad küsimused

    Mille poolest erinevad NYM-J ja KH05VV-U?
    See on sama kaablitüüp: NYM-J on üldine tähistus, KH05VV-U on Lietkabelise toote tähistus.
    Kas 2×4 tähendab kogu ristlõiget 8 mm²?
    Ei. Need on 2 eraldi 4 mm² soont.
    Kas võib paigaldada väljas või maa sisse?
    Ei. NYM-J on mõeldud siseruumidesse; väljas ja maa sees valige CYKY-L, maa sees mehaanilise kaitse ja hoiatuslindiga.
    Kas müüte meetrites?
    Jah, müügiühik on 1 meeter; objektikogustele koostame pakkumise.
    Miks see kaabel pistikupesadele ei sobi?
    Selles pole PE-soont, seega jääks seadme metallkorpus maandamata.
    Millise kaitselüliti valida?
    Tavaliselt 25 A; lõplikult koormuse, paigaldusviisi ja liini pikkuse järgi (IB ≤ In ≤ Iz).

    Vasest paigalduskaabel NYM | 2×4 mm² ilma PE-ta | 300/500 V | valge | 1 m | Lietkabelis KH05VV-U 2x4

    NYM 2×4 mm² (KH05VV-U 2x4) – valge Lietkabelise vaskkaabel kahe ühetraadilise soonega juhtimis- ja eriahelatele hoonetes. Müüakse meetrites.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
