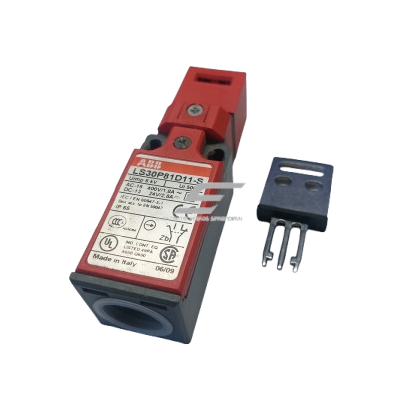

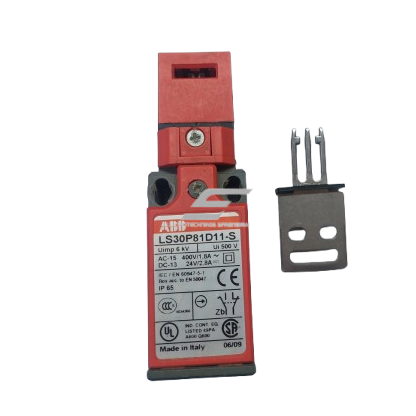

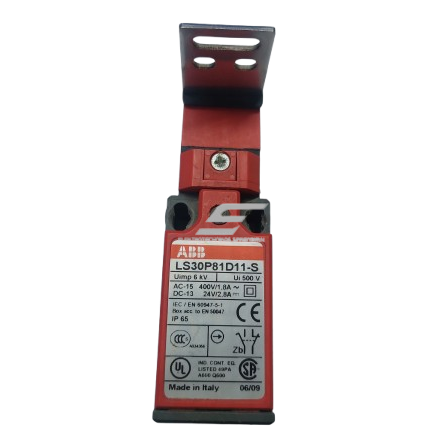

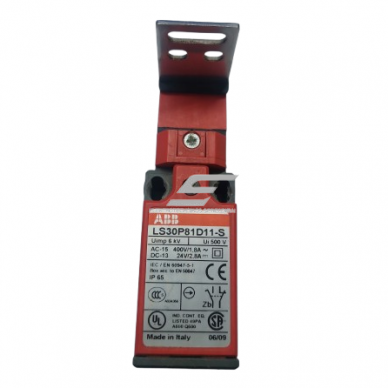

Ohutuspiirlüliti | 1NO+1NC | reguleeritav 360° | IP65 | ABB | LS30P81D11-S | 1SBV030281R1411 | 3471522617293

Tehnilised spetsifikatsioonid

Üldandmed

Mudel: LS30P81D11-S
Kood: 1SBV030281R1411
Tüüp: turvaline lõpulüliti
Kontaktid: 1NO + 1NC
Kontaktide tüüp: aeglase toimega, mitte kattuvad
Kontaktmoodul: Zb
EAN: 3471522617293

Elektrilised omadused

Nimipinge isolatsioon (Ui): 690 V (IEC), 600 V (UL/CSA)

Impulsspinge (Uimp): 6 kV

AC-15:
24 V – 10 A
130 V – 5,5 A
230 V – 3,1 A
400 V – 1,8 A

DC-13:
24 V – 2,8 A
110 V – 0,6 A
250 V – 0,27 A

Kontaktide takistus: 25 mΩ

Maks. elektriline lülitussagedus: 3600 tsüklit/h

Maks. mehaaniline sagedus: 600 tsüklit/h

Mehaanilised omadused

Laius: 30 mm
Kaal: 0,09 kg
Kinnitamine: 2 x M4 kruvid
Kaabli sisend: Pg 13.5

Ühendusklemmi:
M3.5 kruvid
juhtmed: 0,5 – 2,5 mm² (AWG 20–14)

Kontaktide täpsus: 0,1 mm

Töökiirus:
min: 0,01 m/s
max: 0,5 m/s

Sisselükkamisjõud: ≥ 15 N
Väljatõmbejõud: ≥ 10 N
Positiivse avanemise jõud: ≥ 30 N

Keskkonnatingimused

Töötemperatuur: −25 °C ... +70 °C
Ladustamistemperatuur: −30 °C ... +80 °C
Kaitseklass: IP65

Vibratsioonikindlus: 5g (10–500 Hz)
Löögikindlus: 10 m/s²

Kliimakindlus: IEC 68-2-3
Soolase udu vastupidavus: IEC 68-2-11

Isolatsioon: II klass (topeltisolatsioon)

Sertifikaadid ja standardid

IEC 60947-1, IEC 60947-5-1
EN 60947-1, EN 60947-5-1
EN 1088
UL 508
CSA C22.2 No.14

Funktsioonid

mehaanilise asendi tuvastamine ja kontroll
ohutusahelate lülitamine
kaitseuste või katete kontroll
NC kontaktide positiivne avamine (ohutusfunktsioon)
reguleeritav pea 0°–360° paigalduspaindlikkuseks
usaldusväärne töö vibratsiooni ja löökide korral
pikk kasutusiga (> 1 mln tsüklit)
võimalus kasutada erinevates paigaldusasendites

Kasutamine

Kodukasutajale:
Kuigi tegemist on tööstusliku seadmega, saab seda kasutada ka: automaatväravate lahendustes, töökodades, individuaalsetes mehhaanilistes projektides

Insenerile / automatiseerimisspetsialistile:
tootmisliinides, robootikas, konveierisüsteemides, ohutusalade kontrollis, ohutus-PLC süsteemides, masinate ohutuslahendustes

Elektrikule:
Lihtne paigaldada ja ühendada: standardsed klemmid, selge kontaktide märgistus, universaalne paigaldus.
Kasutus: tööstusmasinates, juhtpaneelides, ohutussüsteemides, tootmisseadmetes

Plussid

kõrge ohutustase (kontaktide positiivne avamine)
usaldusväärne töö keerulistes tingimustes
IP65 kaitse
360° reguleeritav pea
pikk kasutusiga (>1 mln tsüklit)
vastupidav vibratsioonile ja löökidele
universaalne paigaldus
vastab rahvusvahelistele standarditele

Miinused

vajalik täpne mehaaniline seadistamine süsteemiga
ei sobi analoogsignaalile (ainult ON/OFF)
paigaldamiseks vajalikud lisakinnitusdetailid
