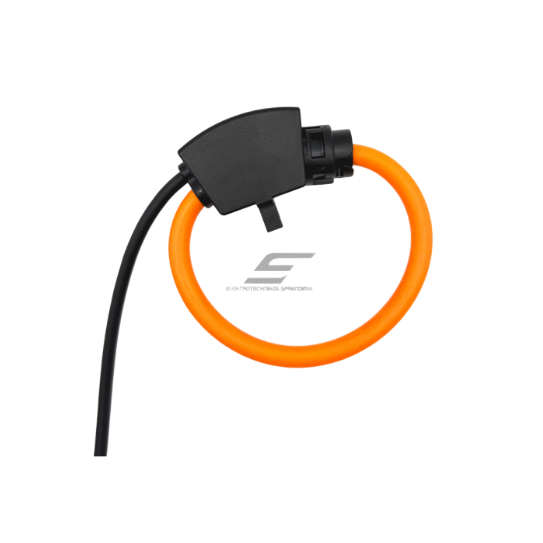

Paindlik voolu mõõtespiraal integraatoriga | “Rogowski” rõngas | 333 mV AC | Ø80 mm | 5 V DC | NRCM-80

Tehnilised andmed

Tüüp: Painduv voolumõõtespiraal (Rogowski rõngas) integraatoriga
Mudel: NRCM-80
Väljundsignaal: 333 mV AC
Sisemise ava läbimõõt: 80 mm
Ristlõige: 8 mm
Nimivool (olenevalt versioonist): 100 A, 600 A, 1000 A, 3000 A, 6000 A
Täpsus: ±2 % (tüüpiliselt 2 % kuni 120 % nimivoolust)
Lineaarsus: ±1 % (1 % kuni 100 % nimivoolust)
Faasi viga: < 1° (45–65 Hz)
Toide: +5 V DC, maks. 15 mA
Kinnitus: Painduv rõngas kaablisidemetega
Otstarve: Vahelduvvoolu (AC) mõõtmine

Funktsioonid

Integreeritud integraator – väliseid mooduleid pole vaja
Standardne 333 mV AC signaal – lai ühilduvus
Painduv Ø80 mm rõngas – kiire paigaldus kitsastes kohtades
Stabiilne kinnitus kaablisidemetega
Täpne ja stabiilne mõõtmine laias vooluvahemikus

Kasutus

Kodu- ja edasijõudnud kasutajatele: Energiatarbimise jälgimine elu- ja ärihoonetes, päikeseelektrijaamade, inverterite ja EV laadimisliinide analüüs, ohutu mõõtmine ilma juhtmete lahtiühendamiseta
Elektrikutele: Kiire paigaldus elektrikilpides, vähem komponente – lihtsam paigaldus, sobiv lahendus süsteemide uuendamisel

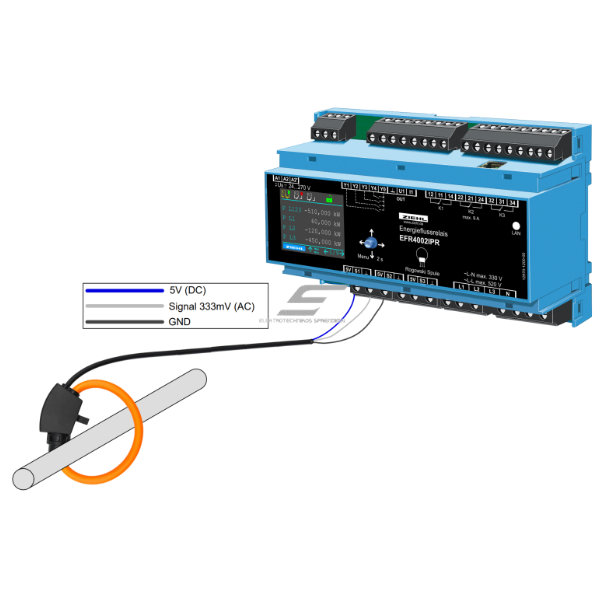

Inseneridele / automaatika spetsialistidele: Otsene integratsioon energiamõõturite, PLC, BMS, EMS ja SCADA süsteemidega; suurte voolude mõõtmine ilma magnetilise südamiku küllastumiseta; usaldusväärne lahendus tööstus- ja infrastruktuuriprojektidele

Eelised

Integreeritud integraator (333 mV AC)
Õhuke ja painduv (8 mm) rõngas
Kiire ja ohutu mitteinvasiivne paigaldus
Lai nimivoolude valik

Puudused

Vajab +5 V DC toidet
Sobib ainult vahelduvvoolule (AC)
IP-kaitseklass pole määratud – soovitatav kasutada siseruumides või kaitsekorpuses
