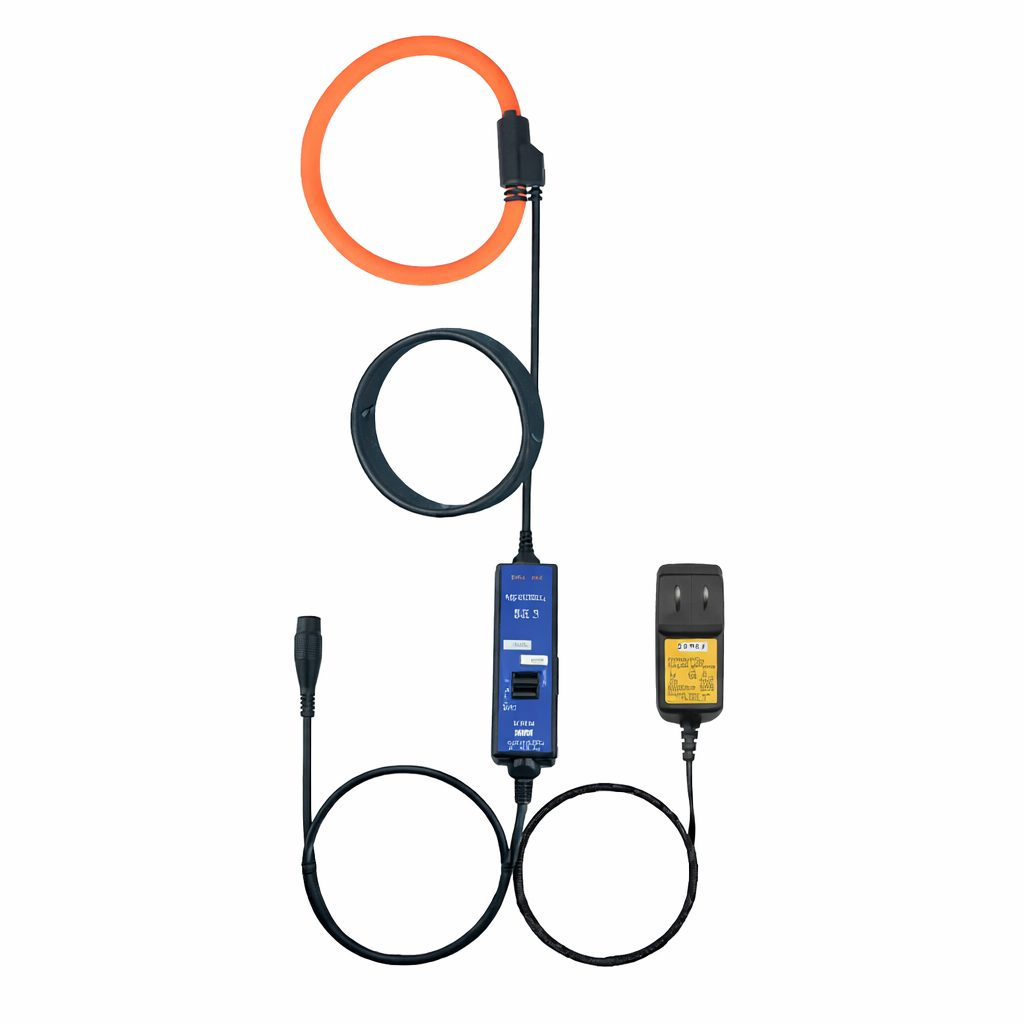

Paindlik voolumõõteandur (Rogowski andur) koos integraatoriga | 5 A / 50 A | Ø100 mm | 500 mV AC | BNC | patareitoitel | S2-LC

Tehnilised andmed

Tüüp: Paindlik voolumõõtesond (Rogowski mähis) integraatoriga
Mudel: S2-LC
Mähise ava suurus: 100 mm
Nimivool: 5 A / 50 A (lülitatavad mõõtevahemikud)
Väljundsignaal: 500 mV AC
Väljundi tüüp: 0,15 m kaabel BNC (male) pistikuga
Täpsus (vooluvahemiku järgi):
10 mA – ±10%; 50 mA – ±4%; 100 mA – ±2%;
500 mA – 999 mA – ±0,5%;
1 A – 4,99 A – ±0,5%;
5 A – 50 A – ±0,5%
Sagedusvahemik: 10 Hz – 10 kHz
Toide: 2 × AA 1,5 V patareid (ei kuulu komplekti); DC 5 V / 2 A adapter, 3,5 × 1,3 mm (kaasas)
Konstruktsiooniline märkus: S2 integraator on püsivalt ühendatud Rogowski mähisega – lahutamatu
Komplekt: Rogowski mähis SRC-100 kaasas
Mõõtmise tüüp: Ainult vahelduvvool (AC)

Funktsioonid

Mitteinvasiivne AC voolumõõtmine – juhtmeid ei ole vaja lahti ühendada

Kaks lülitatavat vahemikku (5 A / 50 A) ühes seadmes

Väga hea täpsus väikeste voolude vahemikus

Patareitoide – mobiilsed mõõtmised ilma püsitoiteta

BNC pistik – otsene ühendus ostsilloskoopide ja analüsaatoritega

Kasutamine

Kodukasutajale / edasijõudnule:
Elektriseadmete energiatarbimise ja koormuste jälgimine, pikaajalised mõõtepunktid, kus töökindlus on oluline

Elektrikule:
Mõõtmised elektripaigaldistes ja kilpides, kiire diagnostika ilma ahelate katkestamiseta

Insenerile / automaatika spetsialistile:
Integreerimine energiaanalüsaatorite, PLC, SCADA, BMS, EMS süsteemidega; elektroonika, automaatika, juhtimisahelad, laboratoorsed mõõtmised, OEM-lahendused

Plussid

Väga hea täpsus vahemikus mA kuni 50 A

5 A / 50 A vahemikud ühes seadmes

Patarei- või adaptertoide

Paindlik Ø100 mm Rogowski mähis

BNC pistik professionaalseks mõõtmiseks

Miinused

Ainult vahelduvvoolu (AC) mõõtmiseks

Integraator ja mähis ei ole eraldatavad

Ei sobi väga suurtele vooludele (sajad või tuhanded amprid)
