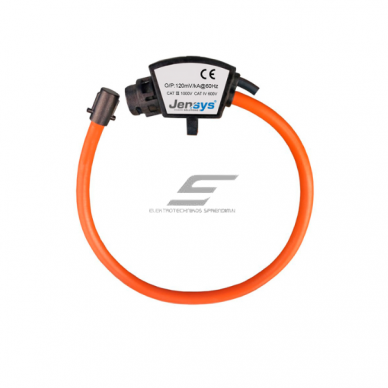

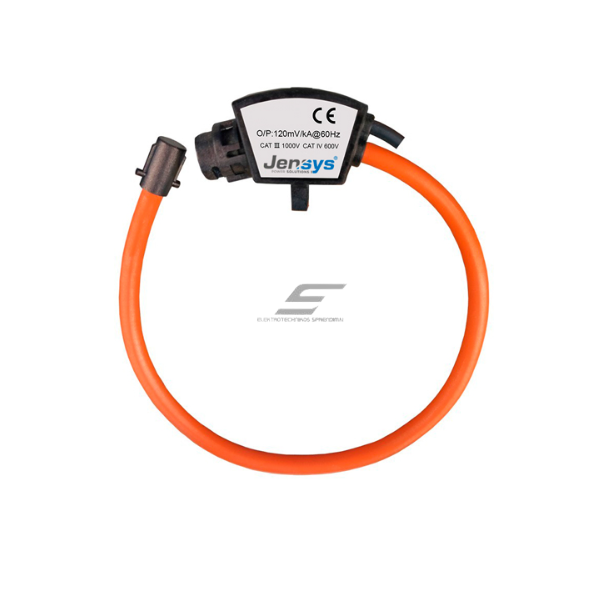

Painduv Rogowski pool | 1000 A | 85 mV/kA | Ø100 mm ava | 2 m kaabel | kinnitus rihmadega | NRC-XL-100
Tootekood: ESNRC-XL-100Hind 72.60 € KM-ga( 60.00 € KM-ta )Painduv Rogowski pool vahelduvvoolule kuni 1000 A: 85 mV/kA @ 50 Hz, Ø100 mm ava, 8 mm ristlõige, lineaarsus ±0,2 %, 2 m varjestatud kaabel, kinnitus rihmadega. Ühendatakse Rogowski integraatori kaudu või 85 mV/kA sisendiga analüsaatorisse.
-
NRC-XL-100 – painduv Rogowski pool 1000 A vahelduvvoolu mõõtmiseks
Õhuke (8 mm) painduv pool, mis ümbritseb kaablit või siini kuni Ø100 mm ja edastab ilma elektrilise kontaktita juhiga vahelduvvoolu signaali – 85 mV iga kiloampri kohta 50 Hz juures. Mõeldud energiaseireks jaotuskilpides, kuhu tavaline voolutrafo ei mahu või kuhu seda ei saa paigaldada liini välja lülitamata.
⚠ Oluline enne ostu: pool ei ole 5 A / 1 A voolutrafoPooli väljund on vaid kuni ~85 mV 1000 A juures (50 Hz) – signaal, mis on võrdeline voolu muutumise kiirusega. Seda ei tohi ühendada otse arvesti või analüsaatori 5 A / 1 A voolusisendisse. Vajalik on Rogowski integraator (nt 85 mV/kA → 333 mV või 4–20 mA) või seade, mille Rogowski sisend on seadistatud 85 mV/kA-le.
PõhimõteRogowski poolil puudub magnetsüdamik, seetõttu see ei küllastu suurte voolutõugete ajal, kaalub umbes 140 g ja ümbritseb ka suuri kaablikimpe. See on mugav olemasolevate kilpide uuendamisel: pool kinnitatakse isoleeritud kaablile rihmadega ja täpse signaali mõõteseadmele valmistab ette integraator.
1000 Animivool (AC)85 mV/kAväljund @ 50 HzØ100 mmava läbimõõt±0,2 %lineaarsus2 mvarjestatud kaabelTehnilised andmed
Mudel NRC-XL-100 (kood ESNRC-XL-100) Tüüp Painduv Rogowski pool, passiivne (ilma integraatorita) Nimivool 1000 A AC Väljundsignaal 85 mV/kA @ 50 Hz (102 mV/kA @ 60 Hz); 1000 A, 50 Hz → 85 mV Ava läbimõõt Ø100 mm Pooli ristlõige 8 mm Pooli pikkus / välisläbimõõt 395 mm / Ø151 mm Täpsus ≤0,5 % (kalibreeritud, juht keskel, 25 °C) Lineaarsus ±0,2 % näidust Asendiviga ≤±1 % (keskel <0,5 %) Faasiviga ≤0,5° Sagedusala 1 Hz – 100 kHz (−3 dB) Temperatuuritriiv 300 ppm/°C Isolatsioon Pool 2000 V, kaabel 1000 V; 1000 V CAT III / 600 V CAT IV Töötemperatuur −30…+80 °C (hoiustamine −40…+90 °C) Kaitseaste IP67 Kaabel 2 m, varjestatud Kinnitus Rihmadega kaabli või siini külge Materjalid Termoplastne kumm, PC/ABS; põlevus UL 94 V-0 Mass / vastavus ~140 g / CE (EN 61010-1, EN 61326-1) Põhifunktsioonid
- Vahelduvvoolu mõõtmine kuni 1000 A ilma elektrilise kontaktita juhiga.
- Painduv 8 mm rõngas ümbritseb kaableid ja siine kuni Ø100 mm.
- Magnetsüdamikku pole – pool ei küllastu ega saa ülekoormusvooludest kahjustada.
- Avatud sekundaarahel ei ole ohtlik – puudub kõrgepinge oht nagu tavalisel voolutrafol.
- Lineaarsus ±0,2 % kogu vahemikus – sobib nii väikestele kui suurtele vooludele.
- Lai sagedusala (1 Hz – 100 kHz) – sobib harmoonikute analüüsiks.
- Varjestatud pool ja kaabel vähendavad väliste väljade ja häirete mõju.
- Kinnitus rihmadega – pool ei libise kaablil ega vibreeri.
- IP67 ja UL 94 V-0 – sobib kilpidesse ja tööstuskeskkonda.
Mille poolest erineb sarnastest lahendustestTavaline voolutrafo (…/5 A) Sellel on südamik ja 5 A / 1 A väljund, ühendatakse otse arvestiga, kuid see on raskem, ava piiratud ja avatud sekundaarahel ohtlik. Rogowski pool vajab integraatorit. Sisseehitatud integraatoriga pool (333 mV) Annab kohe 333 mV signaali, kuid on kallim ja suurem. Eraldi integraatoriga NRC-XL-100 võimaldab valida väljundi: 333 mV, 4–20 mA või muu. NRC-XL-150 Sama konstruktsiooniga pool Ø150 mm avaga – jämedamatele kaablitele või siinipakettidele. Y-FCT-350 Teistsuguse konstruktsiooniga painduv pool samale 1000 A / Ø100 mm / 85 mV/kA vahemikule. Kus kasutatakse- Jaotuskilpide sisendite ja liinide energiaseire.
- Olemasolevate kilpide uuendamine, kui voolutrafo kaablite vahele ei mahu.
- Energiahaldussüsteemid (EMS, BMS, SCADA) 4–20 mA või 333 mV väljundiga integraatori kaudu.
- Elektrienergia kvaliteedi ja harmoonikute mõõtmised.
- Päikeseelektrijaamade, generaatorite ja mootorite liinide voolu kontroll.
Ühendusskeem
Pool ümbritseb ühte faasijuhti, nool on suunatud koormuse poole. 2 m kaabel ühendatakse integraatori 85 mV/kA sisendiga ja integraatori väljund analüsaatori, arvesti või PLC-ga.
☝ Klõpsake skeemil – avaneb suurendatud versioon.⚠ Skeem on soovituslik. Kontrollige ühendust tootja juhendi järgi. Paigalduse teeb kvalifitseeritud elektrik. UAB „Elektrotechnikos sprendimai“ ei vastuta ühendamise ega võimalike vigade eest.Miks nii:1Integraator on kohustuslik
Pooli pinge on võrdeline voolu muutumise kiirusega (di/dt). Integraator muudab selle vooluga võrdeliseks signaaliks ja sobitab seadme sisendiga.2Nool – koormuse poole
Pooli ümberpööramisel muutub signaali faas 180° võrra – analüsaator näitab negatiivset võimsust või eksporti.3Rõngas suletud, juht keskel
Fikseerimata rõngas või juht vahetult liitekoha juures suurendab asendiviga ±1 %-ni ja rohkem.4Poolis üks juht
Kui poolist läbivad mitu faasijuhti või faas koos neutraaliga, nende voolud liituvad ja näit on vale.✓ Eelised- Mahub sinna, kuhu tavaline voolutrafo ei mahu.
- Ei küllastu ja talub ülekoormusvoolusid.
- Avatud ahel ei ole ohtlik.
- Kerge – umbes 140 g.
- IP67, UL 94 V-0, lai sagedusala.
✗ Piirangud- Mõõdab ainult vahelduvvoolu (AC) – alalisvoolu ei mõõda.
- Vajab integraatorit või Rogowski sisendiga seadet.
- Signaal sõltub sagedusest: 85 mV/kA @ 50 Hz, 102 mV/kA @ 60 Hz.
- Täpsus sõltub juhi asendist ja suletud rõngast.
- Kaabel 2 m – selle pikendamine ei ole soovitatav.
⚡ Ohutus- Paigaldab kvalifitseeritud elektrik. Paigaldage pool ainult isoleeritud juhile; isoleerimata siinidele – ainult pinge väljalülitatud olekus.
- Järgige isolatsiooni piire: 1000 V CAT III / 600 V CAT IV.
- Kasutage isikukaitsevahendeid – töötatakse pingestatud osade läheduses.
- Ärge ühendage pooli 5 A / 1 A voolutrafo sisendisse – näidud on valed.
- Toitke integraatorit selle juhendi järgi ja kontrollige seadistatud pooli koefitsienti (85 mV/kA).
Kuidas valida
Olukord Valige Kaabel või siin mahub Ø100 mm sisse NRC-XL-100 Jämedamad kaablid või siinipakett NRC-XL-150 (Ø150 mm) Seadmel on 333 mV sisend Lisaks – kolmefaasiline integraator DTP.1, 1000 A, 85 mV/kA → 333 mV PLC või SCADA jaoks on vaja 4–20 mA signaali Lisaks – kolmefaasiline integraator DTP.3, 1000 A, 85 mV/kA → 4–20 mA Kontrollige enne tellimist:- mõõdetakse vahelduvvoolu (AC), nimivool kuni 1000 A;
- kaabel või siinipakett mahub Ø100 mm avasse;
- teil on integraator või 85 mV/kA Rogowski sisendiga seade;
- kolmefaasilisele liinile on vaja 3 pooli – üks igale faasile.
☝ Elsprendimai.eu soovitab koos:- Kolmefaasiline integraator DTP.1, 1000 A, 85 mV/kA → 333 mV – 333 mV sisendiga analüsaatoritele ja arvestitele.
- Kolmefaasiline integraator DTP.3, 1000 A, 85 mV/kA → 4–20 mA – PLC, SCADA ja BMS süsteemidele.
- NRC-XL-150 – sama pool Ø150 mm avaga.
- Y-FCT-350 – alternatiivne 1000 A, Ø100 mm, 85 mV/kA pool.
KKK
Kas pooli saab ühendada otse 5 A sisendiga arvestisse?Ei. 5 A sisend on mõeldud voolutrafole. Ühendage pool integraatori kaudu või seadmesse, millel on Rogowski sisend 85 mV/kA seadistusega.
Kas pool mõõdab alalisvoolu (DC)?Ei. Rogowski pool reageerib ainult voolu muutumisele, seetõttu mõõdab see ainult vahelduvvoolu.
Kas saab paigaldada liini katkestamata?Isoleeritud kaablile – jah, pool avaneb ja ümbritseb juhti koormust välja lülitamata. Isoleerimata siinidel töötatakse ainult pinge väljalülitatud olekus. Paigaldab kvalifitseeritud elektrik.
Analüsaator näitab negatiivset võimsust – miks?Pool on paigaldatud vastupidises suunas. Pöörake seda nii, et nool näitaks koormuse poole, või muutke suunda seadme seadetes.
Mitu pooli on vaja kolmefaasilisele liinile?Kolm – üks igale faasile. Ärge viige neutraaljuhti koos faasiga poolist läbi.
Kas sobib 60 Hz võrku?Jah, ainult signaal on suurem – 102 mV/kA. Seadistage integraatoris või seadmes vastav koefitsient.
KokkuvõteNRC-XL-100 on painduv 1000 A Rogowski pool Ø100 mm ava ja 85 mV/kA väljundiga, mis sobib sinna, kuhu tavaline voolutrafo ei mahu. Ühendatakse integraatori kaudu. Pole kindel, millist integraatorit või seadet valida? Saatke foto kilbist ja kasutatava seadme mudel – võtke meiega ühendust.
