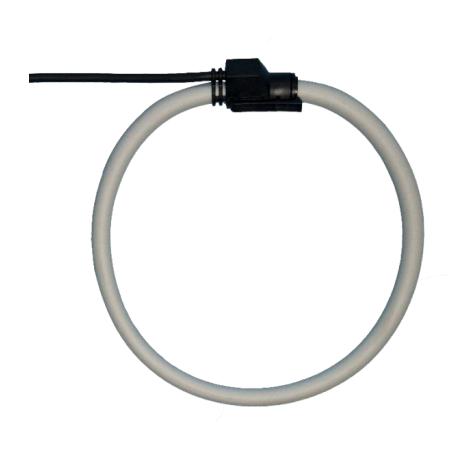

Painduv voolumõõtepool | Rogowski rõngas | 500kA | D100mm | L-410mm | 2m kaabel | IP55

Tehnilised andmed

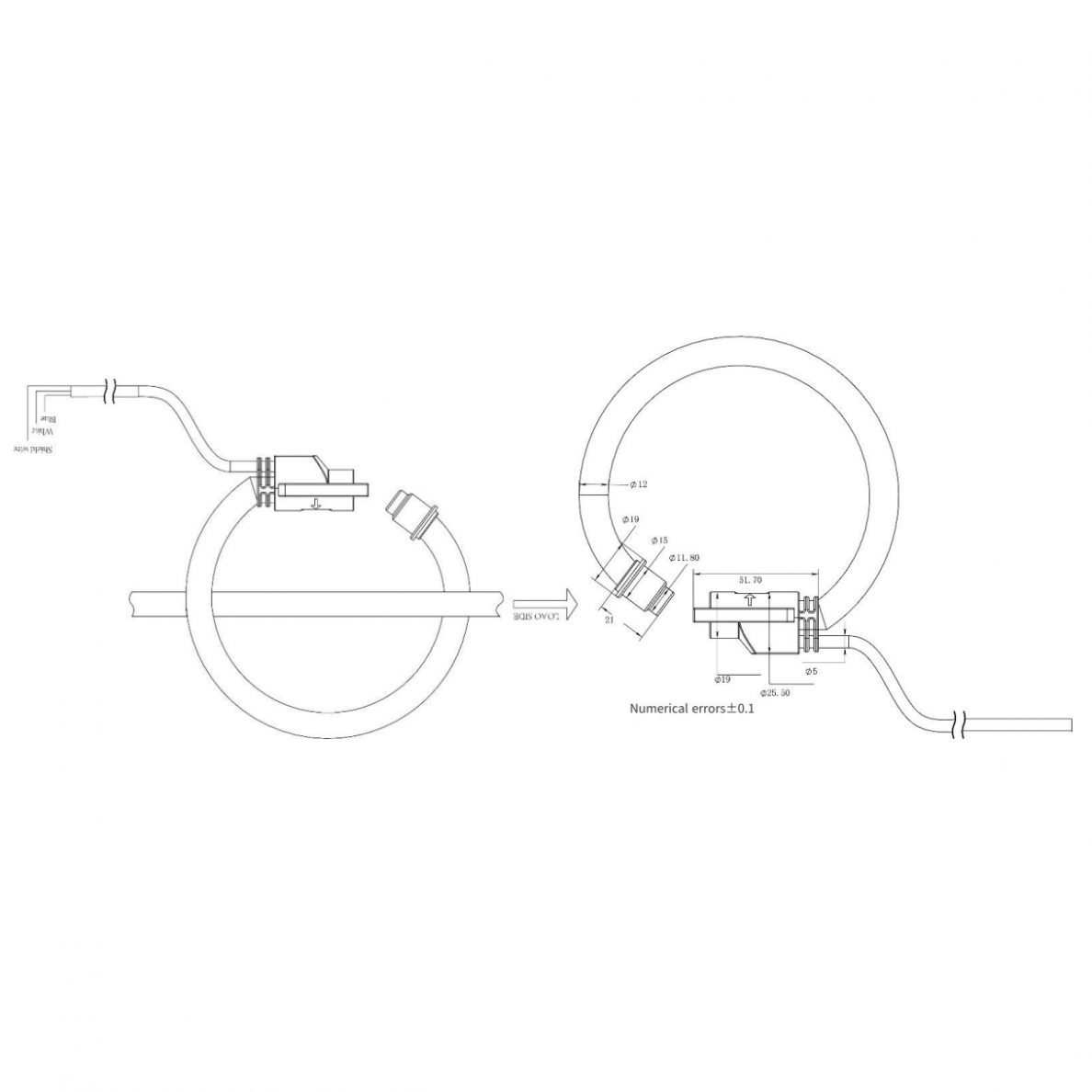

Sisemine läbimõõt: 100 mm
Pooli ristlõige: 12 mm
Mõõtevahemik: kuni 500 kA

Pooli takistus: 375 (+/-10) Ω
Lineaarsus: ±0.2%
Faasiviga: ≤0.5°
Täpsus: <0.5% (kalibreeritud, 25°C, keskne asend)
Sagedusriba (−3 dB): 1 Hz – 5 kHz
Suhe (kalibreeritud): 333 mV/kA @ 50 Hz; 150 mV/kA @ 50 Hz; 100 mV/kA @ 50 Hz; 50 mV/kA @ 50 Hz
Temperatuuritaluvus: −40°C … +80°C
Isolatsioon: 3000 V (pool), 1000 V (kaabel)
Kaitseklass: IP65
Kaabli pikkus: 2 m
Korpuse kaitse: IP55
Materjalid: termoplastne kumm (UL 94 V-0), leegiaeglustav PP kinnitus
Sertifikaadid: CE, RoHS 2.0, LVD EN 61010-1:2010, EMC EN 61326-1:2013
Ohutuskategooria: CAT III 1000 V / CAT IV 600 V

Funktsioonid ja omadused

Paindlik ja kompaktne disain – saab paigaldada erineva suurusega kaablite ümber ilma süsteemi väljalülitamiseta.

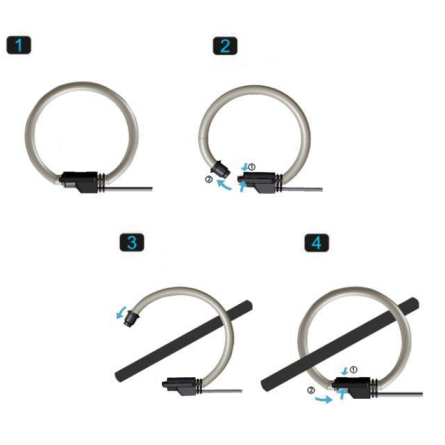

Lihtne paigaldus – pool kinnitatakse juhi või siinile.

Ühilduvus erinevate seadmetega: energiaseireanalüsaatorid, laboriseadmed, andmelogijad, DIN-liistu mõõturid.

Täpne vahelduvvoolu mõõtmine.

Kasutusala

Inseneridele ja automatiseerimise spetsialistidele: sobib energiaseireks ja voolu analüüsiks.

Elektrikutele ja tehnikutele: seadmete hoolduseks, kaitsekatseteks, faasikoormuste tasakaalustamiseks ja energiatarbimise jälgimiseks. Võimaldab töötada ilma vooluahelat katkestamata.

Laboritele ja teadusuuringutele: sobib täpsete voolusignaalide mõõtmiseks laias sagedusvahemikus.

Plussid

Paindlik ja kompaktne disain

Lihtne paigaldada ja ühendada

Lai rakendusala

Tolmu- ja niiskuskindel

Miinused

Ei mõõda alalisvoolu (DC)

Madalam mehaaniline vastupidavus
