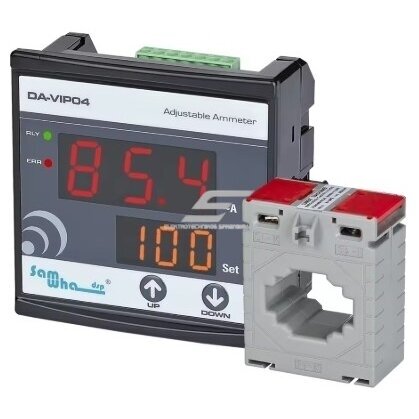

Paneel | Digitaalne ammeter ülepinge kaitse ja hoiatussignaaliga | koos voolutrafo (CT) 400A | 150-270VAC

Tehnilised andmed:
Toitepinge (Un): 150V - 270V AC
Sagedus: 50/60 Hz
Maksimaalne võimsus: <4VA
Töötemperatuur: -20°C kuni +55°C
Mõõtetäpsus: ±2%
Ekraan: Digitaalne LED-ekraan (20mm ja 14mm)
Ühenduse tüüp: Pistikterminal
Maksimaalne kaabli läbimõõt: 1,5mm²
Maksimaalne kaal: 300g

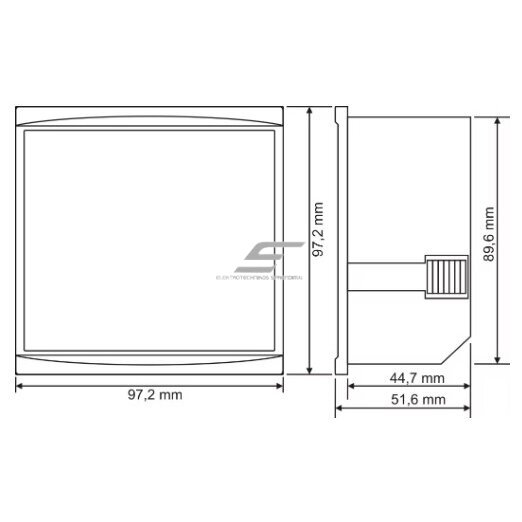

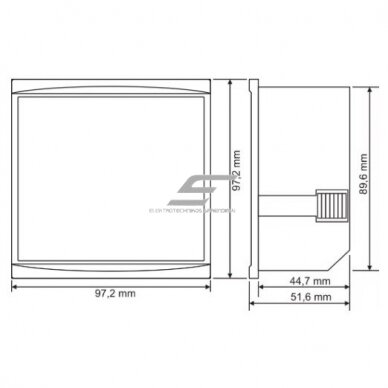

Paneeli ava suurus: 91x91mm
Paigaldus: Esipaneeli paigaldus
Töö kõrgus: <2000m
Voolutrafo (CT): 400A
Funktsioonid ja tööpõhimõte:
1. Ülepinge jälgimine ja kaitse:
Seade jälgib elektrivoolu ja lülitab relee automaatselt välja, kui määratud piir saavutatakse.
2. Voolu seadistamine:
Vajutades ja hoides all üles/alla nuppe (3 sek.), saab määrata voolutrafo (CT) väärtuse.
Pärast 3 sekundit salvestab seade seaded ja naaseb normaalsesse töörežiimi.
3. Maksimaalse voolupiiri seadistamine:
Normaalses ekraanirežiimis saab nuppudega sisestada ülemise voolupiiri.
Kui vool ületab selle piiri, lülitab relee voolu välja ja aktiveerub veatuli (ERR).
Kui vool langeb 0,5A alla määratud piiri, lülitub relee automaatselt sisse ja veatuli kustub.
4. Täiendav kaitse:
Võimalus kasutada ainult hoiatusrežiimis ilma relee välja lülitamiseta.
Automaatne sisselülitamine pärast voolu normaliseerumist.
5. Ohutussoovitused:
Ärge kasutage seadet niiskes keskkonnas.
Paigaldage seadme kaitseks eraldi lüliti ja kaitsme.
Enne paigaldamist märgistage lüliti ja kaitsme kui peamine lahutusseade.
Kasutusvaldkonnad:
Elektrikilbid: Kaitseb elektriahelaid ülekoormuse eest.
Tööstusautomaatika: Kaitseb tootmisliine ja juhtimissüsteeme.
Kaitsesüsteemid: Tagab koormuse õige jaotuse ja hoiab ära ülekuumenemise.
Generaatorid ja inverterid: Kaitseb ülekoormuse eest ja tagab ohutu töö.
Laborid ja uurimisasutused: Sobib teadusuuringuteks ja elektrisüsteemide testimiseks.
Plussid:
Kõrge mõõtmistäpsus (±2%)
Integreeritud ülevoolukaitse
LED-ekraan – selged näidud ja veatähised
Automaatne sisse-/väljalülitamine vastavalt voolupiiridele
Võimalus töötada hoiatusrežiimis ilma automaatse väljalülituseta
Sobib tööstuslikuks ja koduseks kasutamiseks
Lihtne paigaldamine

Miinused:
Vajalik võib olla täiendav kalibreerimine
Pole isoleeritud ühenduse funktsiooni – vajalikud eraldi lülitid
Lühise kaitseks on vaja lisakaitset

See paneelile paigaldatav digitaalne ampermeeter koos ülevoolukaitse ja hoiatussignaaliga on oluline lahendus elektrisüsteemide kaitseks.
