  • Uus   -8.22€Passiivne kanali temperatuuriandur | PT1000 | 250mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P1K0-250

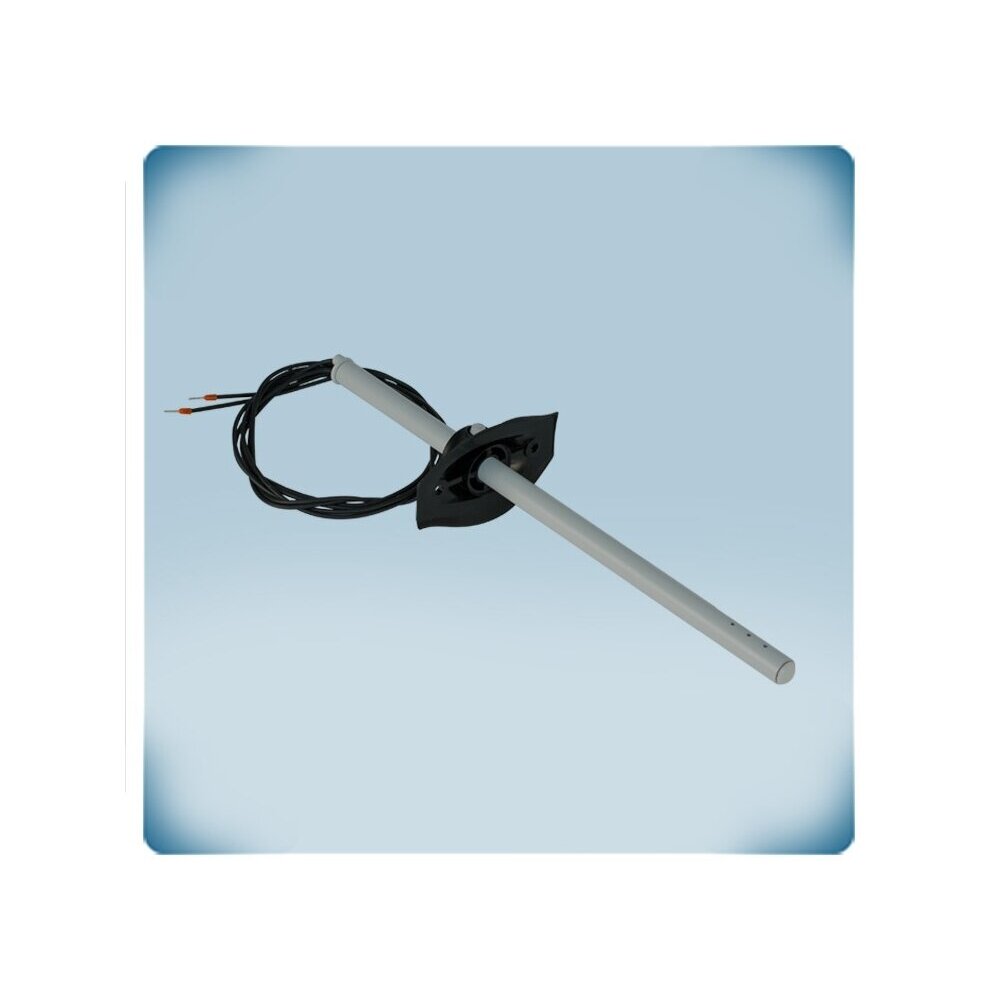

    Passiivne kanali temperatuuriandur | PT1000 | 250mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P1K0-250

    Tootekood: TUTSN-P1K0-250
    Küsi
    Hind 14.65 € KM-ga
    ( 12.11 € KM-ta )
    22.87 € Säästa 8.22 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Passiivne kanali temperatuuriandur | PT1000 | 250mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P1K0-250

    TUTSN-P1K0-250 – Sentera Controls passiivne kanali temperatuuriandur plaatina PT1000 elemendiga 250 mm pikkuses plasttorus. Mõeldud õhukanalitele, mille läbimõõt on suurem kui 300 mm, mõõtevahemik -50…+80 °C.

    Põhimõte:
    Kui ventilatsiooniautomaatika vajab teadmist sissepuhke- või väljatõmbeõhu temperatuurist ja kontrolleril on PT1000 sisend, on see andur lihtsaim lahendus: sisestatakse õhukanalisse, ühendatakse kaks juhet ja ongi kõik.
    Anduri element
    PT1000 (1000 Ω temperatuuril 0 °C)
    Toru pikkus
    250 mm (kanalitele üle 300 mm)
    Mõõtevahemik
    -50…+80 °C
    Kaitseklass
    IP30

    Tööpõhimõte

    250 mm plastist anduritoru sisestatakse läbi ava kanalisse nii, et element jääb õhuvoolu keskele – see pikkus on valitud kanalitele, mille läbimõõt on üle 300 mm. Paigaldada temperatuuril üle -5 °C; 1 m 0,5 mm² juhtmed pikendatakse kontrollerini.

    Plaatina PT1000 elemendi takistus (1000 Ω juures 0 °C) kasvab temperatuuri tõustes lineaarselt vastavalt IEC 60751 / DIN EN 60751; kontroller annab 0,1–0,4 mA mõõtevoolu ja arvutab takistuse põhjal temperatuuri.

    Tulemus – õhutemperatuur õhukanalis vahemikus -50…+80 °C täpsusklassiga F0.3: viga ±(0,30 + 0,005·|T|) °C, st ±0,40 °C juures 20 °C. Andur on passiivne, ilma 0-10 VDC või Modbus-väljundita, mõeldud ainult kuivale, mittesöövitavale keskkonnale; kui kontrolleril pole PT1000 sisendit, valige Modbus-kanalandur DTS-M.

    Kasu TUTSN-P1K0-250?
    Lai vahemik -50…+80 °C hõlmab nii välisõhu kui ka sissepuhutava soojendatud õhu temperatuure ning standardne PT1000 element sobib enamikule ventilatsiooniseadmete kontrolleritele.

    Tehnilised andmed

    Toote tüüp Passiivne kanali temperatuuriandur (plaatinatakistus, RTD)
    Tootja / kood Sentera Controls / TUTSN-P1K0-250
    Seeria TUTSN (PT500 / PT1000; 150 / 250 mm)
    Anduri element PT1000, nimitakistus 1000 Ω temperatuuril 0 °C
    Mõõtevahemik -50…+80 °C
    Täpsusklass F0.3, viga ±(0,30 + 0,005·|T|) °C
    Mõõtevool (DC) 0,1–0,4 mA
    Isekuumenemine ≤ 0,5 K/mW (õhuvoolul 1 m/s)
    Toru Plastist, 250 mm
    Õhukanali läbimõõt Suurem kui 300 mm
    Juhtmed 1,0 m, 0,5 mm²; tõmbejõud < 5 N
    Kaitseklass IP30 (EN 60529)
    Töökeskkond -50…+80 °C, < 95 % rH, kondenseerumiseta
    Paigaldustemperatuur Kõrgem kui -5 °C
    Kaal 0,37 kg (neto, 1 tk)
    Vastavus IEC 60751 / DIN EN 60751, WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Plaatina PT1000 element – standardiseeritud karakteristik, kalibreerimist pole vaja.
    • Lai vahemik -50…+80 °C – sobib välis-, sissepuhke- ja väljatõmbeõhu kanalitele.
    • 250 mm toru – element jääb õhuvoolu keskele õhukanalites, mille läbimõõt on üle 300 mm.
    • Täpsusklass F0.3 – ±0,40 °C juures 20 °C – piisab sissepuhkeõhu temperatuuri reguleerimiseks.
    • Isekuumenemine ≤ 0,5 K/mW – õhuvoolul 1 m/s ei moonuta mõõtevool näite praktiliselt.
    • 1 m juhtmed – saab pikendada kuni kontrollerini.
    • Ilma toiteta – eraldi toiteliini pole vaja.

    Kus kasutatakse?

    • Ärihoonete peamised õhukanalid üle Ø300 mm
    • Sissepuhkeõhu temperatuur kütteseadme või jahuti järel
    • Väljatõmbeõhu kanalid
    • Välisõhu (värske õhu) kanalid kuni -50 °C
    • Soojustagastite automaatika
    • BMS-i kanalitemperatuuri seire
    • Olemasolevate PT1000 kanaliandurite vahetus

    Kasutamine vastavalt vajadusele

    Projekteerijale.
    250 mm toru ja PT1000 element – sobiv lahendus magistraalkanalitele üle 300 mm koos pikema liiniga kontrollerini.
    Kütte- ja jahutusseadmete automaatika paigaldajale.
    Vahemik -50…+80 °C katab nii välisõhu kui ka temperatuuri kanalikuumuti taga.
    Tehnilise hoolduse ettevõttele.
    Standardne PT1000 vahetatakse ilma kontrolleri seadeid muutmata.

    Praktiline kasutus

    Kui välisõhukanal on suurem kui 300 mm ja talvel langeb temperatuur kuni -25 °C-ni, siis mõõdab TUTSN-P1K0-250 seda vahemikus -50…+80 °C ja edastab kontrolleri PT1000 sisendisse (paigaldada temperatuuril üle -5 °C).

    Rakendusjuhend: kuidas kasutatakse praktikas

    TUTSN-P1K0-250 sobib kõikjale, kus kontrolleril on PT1000 sisend ja õhukanali läbimõõt on suurem kui 300 mm:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Ventilatsiooniseade elektrikuumutiga TUTSN-P1K0-250 sissepuhkeõhu kanalis → kontrolleri PT1000 sisend Küttekeha võimsust reguleeritakse sissepuhkeõhu temperatuuri järgi Paigaldage küttekeha taha, kus õhk on juba segunenud
    Soojustagasti TUTSN-P1K0-250 välisõhu kanalis Kontroller teab välistemperatuuri – külmumiskaitse, režiimide ümberlülitus Paigaldamisel peab temperatuur olema > -5 °C
    Väljatõmbeõhu kanal TUTSN-P1K0-250 → BMS Väljatõmbeõhu temperatuuri kasutatakse ruumi temperatuuri näitajana Ainult kuivale, mittekorrodeerivale keskkonnale
    Veekuumuti kaitse TUTSN-P1K0-250 veeküttekeha järel Kontroller jälgib õhutemperatuuri küttekeha järel Pikema liini jaoks kasutage varjestatud kaablit

    Kuidas valida anduri elementi ja pikkust

    Kontrolleri sisend / õhukanali läbimõõt Soovitatav mudel
    PT500, õhukanal < 300 mm TUTSN-P500-150 (PT500, 150 mm)
    PT500, õhukanal > 300 mm TUTSN-P500-250 (PT500, 250 mm)
    PT1000, õhukanal < 300 mm TUTSN-P1K0-150 (PT1000, 150 mm)
    PT1000, õhukanal > 300 mm TUTSN-P1K0-250 (PT1000, 250 mm) ← see mudel
    Reegel: element (PT500 või PT1000) peab ühtima kontrolleri sisendiga; toru pikkus – 150 mm õhukanalitele kuni 300 mm, 250 mm – suurematele kui 300 mm.
    Millal valida muu lahendus: ruumile – ROTSN seeria (seina, PT100 / PT500 / PT1000); kaabliga või sukeldamiseks – FLTSN seeria; Modbus RTU väljundiga – DTS-M-080 / DTS-M-160.

    Plussid

    • Lai vahemik -50…+80 °C
    • 250 mm toru kanalitele üle 300 mm
    • Standardne plaatina PT1000 element
    • Täpsusklass F0.3
    • Ilma toite ja seadistusteta
    • Lihtne paigaldus läbi õhukanali augu

    Miinused / piirangud

    • 0-10 VDC ega Modbus-väljundit pole – vaja on kontrollerit PT1000 sisendiga; Modbus-süsteemi jaoks valige DTS-M-080 / DTS-M-160
    • IP30 – ainult kuivale, mittekorrosiivsele keskkonnale
    • Paigaldustemperatuur peab olema kõrgem kui -5 °C
    • Juhtmete tõmbejõud < 5 N – ärge tõmmake juhtmetest

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud paigaldaja.
    • Kasutage ainult kuivas, mittesöövitavas keskkonnas.
    • Paigaldage, kui ümbritsev temperatuur on kõrgem kui -5 °C.
    • Ärge tõmmake andurit juhtmetest (tõmbejõud < 5 N).
    • Pikendamiseks kasutage varjestatud kaablit, 230 V liinidest eemal.

    Kiire valikujuhend

    PT1000
    250 mm
    -50…+80 °C
    Kanali
    IP30
    Sobib, kui on vaja:
    • mõõta õhutemperatuuri õhukanalis, mille läbimõõt on suurem kui 300 mm;
    • ühendada kontrolleri või BMS-iga PT1000 sisendiga;
    • asendada vana passiivne kanaliandur.
    Kontrollige enne kasutamist:
    • kontrolleri sisendi tüüp (PT500 või PT1000);
    • õhukanali läbimõõt – 150 või 250 mm toru;
    • kas keskkond on kuiv ja mittekorrodeeriv.
    Oluline meeldetuletus: TUTSN-P1K0-250 – passiivne andur; see ei tööta kontrolleriga, mis võtab vastu ainult 0-10 VDC või Modbus signaali.

    KKK

    Millise pikkusega toru valida?
    150 mm toru on mõeldud kanalitele kuni 300 mm, 250 mm toru aga kanalitele, mis on suuremad kui 300 mm.
    Milline on mõõtevahemik?
    Andur mõõdab vahemikus -50…+80 °C.
    Kas juhtmeid on võimalik pikendada?
    Jah, pikendage standardseid 1 m juhtmeid varjestatud kaabliga.
    Kas on vaja toidet?
    Ei, mõõtevoolu annab kontroller.
    Kas see sobib niiskele väljatõmbele, näiteks basseinis?
    Ei, andur on mõeldud ainult kuivale, mittesöövitavale keskkonnale (IP30).
    Kas seda saab talvel õues paigaldada?
    Paigaldada tohib ainult temperatuuril üle -5 °C, hiljem töötab andur kuni -50 °C.

    Passiivne kanali temperatuuriandur | PT1000 | 250mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P1K0-250

    Sentera TUTSN-P1K0-250 – passiivne kanali PT1000 temperatuuriandur 250 mm toruga, vahemikuga -50…+80 °C ja täpsusklassiga F0.3 ventilatsiooniseadmete kontrolleritele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
