  • Uus   -8.22€Passiivne kanali temperatuuriandur | PT500 | 150mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P500-150

    Passiivne kanali temperatuuriandur | PT500 | 150mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P500-150

    Tootekood: TUTSN-P500-150
    Küsi
    Hind 14.65 € KM-ga
    ( 12.11 € KM-ta )
    22.87 € Säästa 8.22 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

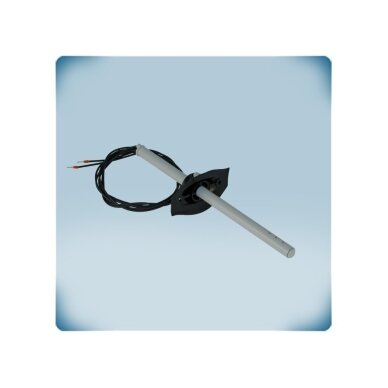

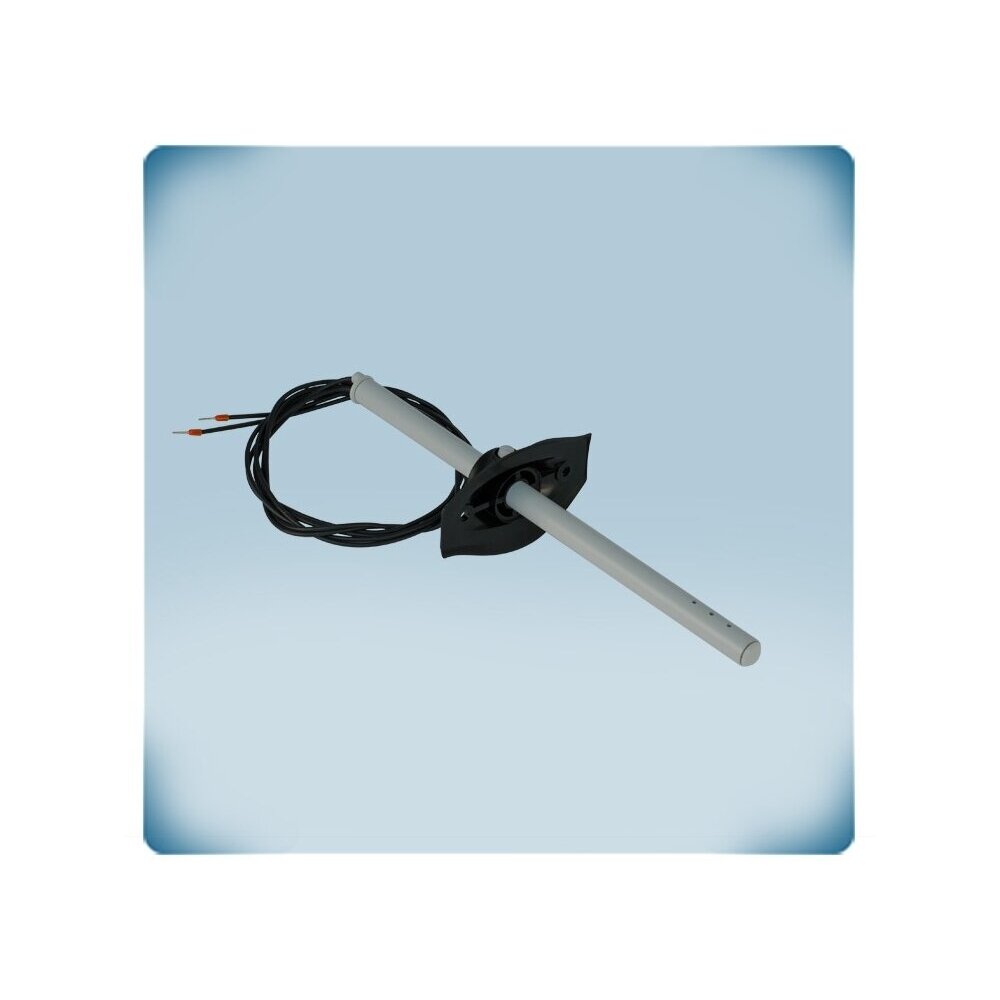

    Passiivne kanali temperatuuriandur | PT500 | 150mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P500-150

    TUTSN-P500-150 – Sentera Controls passiivne kanali temperatuuriandur plaatina PT500 elemendiga 150 mm pikkuses plasttorus. Mõeldud õhukanalitele, mille läbimõõt on väiksem kui 300 mm, mõõtevahemik -50…+80 °C.

    Põhimõte:
    Kui ventilatsiooniautomaatika vajab teadmist sissepuhke- või väljatõmbeõhu temperatuurist ja kontrolleril on PT500 sisend, on see andur lihtsaim lahendus: sisestatakse õhukanalisse, ühendatakse kaks juhet ja ongi kõik.
    Anduri element
    PT500 (500 Ω temperatuuril 0 °C)
    Toru pikkus
    150 mm (kanalitele kuni 300 mm)
    Mõõtevahemik
    -50…+80 °C
    Kaitseklass
    IP30

    Tööpõhimõte

    150 mm plastist anduritoru sisestatakse läbi ava kanalisse nii, et element jääb õhuvoolu keskele – see pikkus on valitud kanalitele, mille läbimõõt on alla 300 mm. Paigaldada temperatuuril üle -5 °C; 1 m 0,5 mm² juhtmed pikendatakse kontrollerini.

    Plaatina PT500 elemendi takistus (500 Ω juures 0 °C) kasvab temperatuuri tõustes lineaarselt vastavalt IEC 60751 / DIN EN 60751; kontroller annab 0,1–0,3 mA mõõtevoolu ja arvutab takistuse põhjal temperatuuri.

    Tulemus – õhutemperatuur õhukanalis vahemikus -50…+80 °C täpsusklassiga F0.3: viga ±(0,30 + 0,005·|T|) °C, st ±0,40 °C juures 20 °C. Andur on passiivne, ilma 0-10 VDC või Modbus-väljundita, mõeldud ainult kuivale, mittesöövitavale keskkonnale; kui kontrolleril pole PT500 sisendit, valige Modbus-kanalandur DTS-M.

    Kasu TUTSN-P500-150?
    Lai vahemik -50…+80 °C hõlmab nii välisõhu kui ka sissepuhutava soojendatud õhu temperatuure ning standardne PT500 element sobib enamikule ventilatsiooniseadmete kontrolleritele.

    Tehnilised andmed

    Toote tüüp Passiivne kanali temperatuuriandur (plaatinatakistus, RTD)
    Tootja / kood Sentera Controls / TUTSN-P500-150
    Seeria TUTSN (PT500 / PT1000; 150 / 250 mm)
    Anduri element PT500, nimitakistus 500 Ω temperatuuril 0 °C
    Mõõtevahemik -50…+80 °C
    Täpsusklass F0.3, viga ±(0,30 + 0,005·|T|) °C
    Mõõtevool (DC) 0,1–0,3 mA
    Isekuumenemine ≤ 0,5 K/mW (õhuvoolul 1 m/s)
    Toru Plastist, 150 mm
    Õhukanali läbimõõt Alla 300 mm
    Juhtmed 1,0 m, 0,5 mm²; tõmbejõud < 5 N
    Kaitseklass IP30 (EN 60529)
    Töökeskkond -50…+80 °C, < 95 % rH, kondenseerumiseta
    Paigaldustemperatuur Kõrgem kui -5 °C
    Kaal 0,34 kg (neto, 1 tk)
    Vastavus IEC 60751 / DIN EN 60751, WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Plaatina PT500 element – standardiseeritud karakteristik, kalibreerimist pole vaja.
    • Lai vahemik -50…+80 °C – sobib välis-, sissepuhke- ja väljatõmbeõhu kanalitele.
    • 150 mm toru – element jääb õhuvoolu keskele õhukanalites, mille läbimõõt on kuni 300 mm.
    • Täpsusklass F0.3 – ±0,40 °C juures 20 °C – piisab sissepuhkeõhu temperatuuri reguleerimiseks.
    • Isekuumenemine ≤ 0,5 K/mW – õhuvoolul 1 m/s ei moonuta mõõtevool näite praktiliselt.
    • 1 m juhtmed – saab pikendada kuni kontrollerini.
    • Ilma toiteta – eraldi toiteliini pole vaja.

    Kus kasutatakse?

    • Korterite ja väikebüroode ventilatsioonikanalid kuni Ø300 mm
    • Sissepuhkeõhu temperatuur kütteseadme või jahuti järel
    • Väljatõmbeõhu kanalid
    • Välisõhu (värske õhu) kanalid kuni -50 °C
    • Soojustagastite automaatika
    • BMS-i kanalitemperatuuri seire
    • Olemasolevate PT500 kanaliandurite vahetus

    Kasutamine vastavalt vajadusele

    Soojustagastusseadmete paigaldajale.
    150 mm toru sobib täpselt korterite ja eramute kanalitele kuni 300 mm ning PT500 ühendatakse otse kontrollerisse.
    Teenindusinsenerile.
    Rikkis PT500 kanalanduri asendab sama karakteristikuga ilma kontrollerit ümber programmeerimata.
    Ventilatsiooniseadmete tootjale.
    Kompaktne passiivne PT500 andur seadme õhukanalile ilma eraldi toiteliinita.

    Praktiline kasutus

    Kui korteri soojustagasti sissepuhkeõhu kanal on Ø160 mm ja kontrolleril on PT500 sisend, siis paigaldatakse TUTSN-P500-150 kanalisse kuumuti järel ning kontroller saab õhutemperatuuri täpsusega ±0,40 °C 20 °C juures.

    Rakendusjuhend: kuidas kasutatakse praktikas

    TUTSN-P500-150 sobib kõikjale, kus kontrolleril on PT500 sisend ja õhukanali läbimõõt on väiksem kui 300 mm:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Ventilatsiooniseade elektrikuumutiga TUTSN-P500-150 sissepuhkeõhu kanalis → kontrolleri PT500 sisend Küttekeha võimsust reguleeritakse sissepuhkeõhu temperatuuri järgi Paigaldage küttekeha taha, kus õhk on juba segunenud
    Soojustagasti TUTSN-P500-150 välisõhu kanalis Kontroller teab välistemperatuuri – külmumiskaitse, režiimide ümberlülitus Paigaldamisel peab temperatuur olema > -5 °C
    Väljatõmbeõhu kanal TUTSN-P500-150 → BMS Väljatõmbeõhu temperatuuri kasutatakse ruumi temperatuuri näitajana Ainult kuivale, mittekorrodeerivale keskkonnale
    Veekuumuti kaitse TUTSN-P500-150 veeküttekeha järel Kontroller jälgib õhutemperatuuri küttekeha järel Pikema liini jaoks kasutage varjestatud kaablit

    Kuidas valida anduri elementi ja pikkust

    Kontrolleri sisend / õhukanali läbimõõt Soovitatav mudel
    PT500, õhukanal < 300 mm TUTSN-P500-150 (PT500, 150 mm) ← see mudel
    PT500, õhukanal > 300 mm TUTSN-P500-250 (PT500, 250 mm)
    PT1000, õhukanal < 300 mm TUTSN-P1K0-150 (PT1000, 150 mm)
    PT1000, õhukanal > 300 mm TUTSN-P1K0-250 (PT1000, 250 mm)
    Reegel: element (PT500 või PT1000) peab ühtima kontrolleri sisendiga; toru pikkus – 150 mm õhukanalitele kuni 300 mm, 250 mm – suurematele kui 300 mm.
    Millal valida muu lahendus: ruumile – ROTSN seeria (seina, PT100 / PT500 / PT1000); kaabliga või sukeldamiseks – FLTSN seeria; Modbus RTU väljundiga – DTS-M-080 / DTS-M-160.

    Plussid

    • Lai vahemik -50…+80 °C
    • 150 mm toru kanalitele kuni 300 mm
    • Standardne plaatina PT500 element
    • Täpsusklass F0.3
    • Ilma toite ja seadistusteta
    • Lihtne paigaldus läbi õhukanali augu

    Miinused / piirangud

    • 0-10 VDC ega Modbus-väljundit pole – vaja on kontrollerit PT500 sisendiga; Modbus-süsteemi jaoks valige DTS-M-080 / DTS-M-160
    • IP30 – ainult kuivale, mittekorrosiivsele keskkonnale
    • Paigaldustemperatuur peab olema kõrgem kui -5 °C
    • Juhtmete tõmbejõud < 5 N – ärge tõmmake juhtmetest

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud paigaldaja.
    • Kasutage ainult kuivas, mittesöövitavas keskkonnas.
    • Paigaldage, kui ümbritsev temperatuur on kõrgem kui -5 °C.
    • Ärge tõmmake andurit juhtmetest (tõmbejõud < 5 N).
    • Pikendamiseks kasutage varjestatud kaablit, 230 V liinidest eemal.

    Kiire valikujuhend

    PT500
    150 mm
    -50…+80 °C
    Kanali
    IP30
    Sobib, kui on vaja:
    • mõõta õhutemperatuuri õhukanalis, mille läbimõõt on väiksem kui 300 mm;
    • ühendada kontrolleri või BMS-iga PT500 sisendiga;
    • asendada vana passiivne kanaliandur.
    Kontrollige enne kasutamist:
    • kontrolleri sisendi tüüp (PT500 või PT1000);
    • õhukanali läbimõõt – 150 või 250 mm toru;
    • kas keskkond on kuiv ja mittekorrodeeriv.
    Oluline meeldetuletus: TUTSN-P500-150 – passiivne andur; see ei tööta kontrolleriga, mis võtab vastu ainult 0-10 VDC või Modbus signaali.

    KKK

    Millise pikkusega toru valida?
    150 mm toru on mõeldud kanalitele kuni 300 mm, 250 mm toru aga kanalitele, mis on suuremad kui 300 mm.
    Milline on mõõtevahemik?
    Andur mõõdab vahemikus -50…+80 °C.
    Kas juhtmeid on võimalik pikendada?
    Jah, pikendage standardseid 1 m juhtmeid varjestatud kaabliga.
    Kas on vaja toidet?
    Ei, mõõtevoolu annab kontroller.
    Kas see sobib niiskele väljatõmbele, näiteks basseinis?
    Ei, andur on mõeldud ainult kuivale, mittesöövitavale keskkonnale (IP30).
    Kas seda saab talvel õues paigaldada?
    Paigaldada tohib ainult temperatuuril üle -5 °C, hiljem töötab andur kuni -50 °C.

    Passiivne kanali temperatuuriandur | PT500 | 150mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P500-150

    Sentera TUTSN-P500-150 – passiivne kanali PT500 temperatuuriandur 150 mm toruga, vahemikuga -50…+80 °C ja täpsusklassiga F0.3 ventilatsiooniseadmete kontrolleritele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
