  • Uus   -11.98€Passiivne temperatuuriandur kaabliga | PT500 | 8m | -20-60°C | IP65 | Sentera Controls | FLTSN-P500P800

    Passiivne temperatuuriandur kaabliga | PT500 | 8m | -20-60°C | IP65 | Sentera Controls | FLTSN-P500P800

    Tootekood: FLTSN-P500P800
    Küsi
    Hind 21.40 € KM-ga
    ( 17.69 € KM-ta )
    33.38 € Säästa 11.98 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Passiivne temperatuuriandur kaabliga | PT500 | 8m | -20-60°C | IP65 | Sentera Controls | FLTSN-P500P800

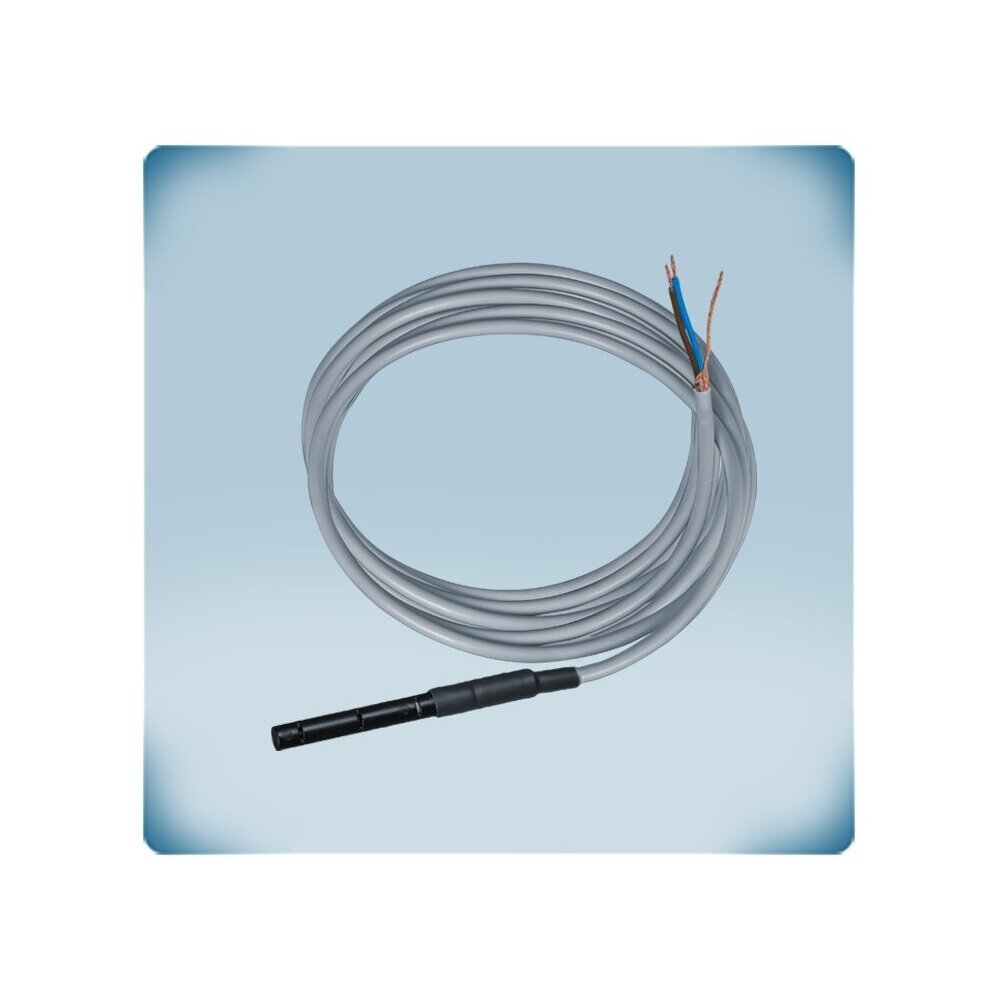

    FLTSN-P500P800 – Sentera Controls passiivne plaatina PT500 temperatuurisond mustas ABS-plasttorus 8 m varjestatud kaabliga, IP65. Mõeldud temperatuuri mõõtmiseks HVAC-süsteemides siseruumides ja õues.

    Põhimõte:
    Kui andur tuleb viia kontrollerist kaugemale – õue, kambrisse või hülsi – võimaldab 8 m varjestatud kaabel ja IP65 sond seda teha ilma vaheühendusteta.
    Anduri element
    PT500 (500 Ω temperatuuril 0 °C)
    Kaabli pikkus
    8 m, varjestatud
    Töötemperatuur
    -20…+60 °C
    Kaitseklass
    IP65

    Tööpõhimõte

    Akrüülkattega plaatinaelement PT500 on paigaldatud musta ABS-plasttorusse 8 m kahesoonelise varjestatud 0,5 mm² kaabliga (valge kest, tinatatud otsad). Ühendus on kaksikjuhtmeline: sinine soon – andurielement, pruun soon on ühendatud varjestusega ja vähendab elektromagnetilisi häireid.

    Elemendi takistus kasvab temperatuuri tõustes lineaarselt: 500 Ω 0 °C juures, ≈ 616 Ω 60 °C juures (temperatuurikoefitsient 3850 ppm/K), mistõttu kalibreerimine pole vajalik; reaktsiooniaeg t0,9 ≤ 5 s õhuvoolu kiirusel 3 m/s.

    Tulemus – PT500-sisendiga kontroller saab temperatuuri täpsusklassiga F0.3 (±0,30 °C juures 0 °C … ±0,60 °C juures 60 °C) kuni 8 m kaugusel asuvast punktist, ilma vahekontaktideta. IP65 tõttu saab sondi kasutada ka õues, kuid tööpiirkond on piiratud vahemikuga -20…+60 °C ning aktiivset 0-10 VDC või Modbus-väljundit pole.

    Kasu FLTSN-P500P800?
    IP65 sond 8 m varjestatud kaabliga – üks toode sobib nii ruumi, välisõhu kui ka hülsi jaoks.

    Tehnilised andmed

    Toote tüüp Passiivne temperatuuriandur kaabliga (plaatinatakistus, RTD)
    Tootja / kood Sentera Controls / FLTSN-P500P800
    Seeria FLTSN-PxxxP (PT500 / PT1000, ABS-sond, 1–16 m)
    Anduri element PT500, 500 Ω temperatuuril 0 °C, ≈ 616 Ω temperatuuril 60 °C
    Temperatuurikoefitsient 3850 ppm/K (0–100 °C)
    Täpsusklass F0.3 (IEC 60751): ±0,30 °C juures 0 °C … ±0,60 °C juures 60 °C
    Reaktsiooniaeg t0,9 ≤ 5 s (3 m/s õhuvool)
    Pikaajaline stabiilsus Parem kui ±0,04 %
    Sond Must ABS-plastist toru, akrüüliga kaetud element
    Kaabel 8 m, 2-sooneline, varjestatud, 0,5 mm², valge mantel, tinatatud otsad
    Ühendamine Kaksikjuhe: sinine – element, pruun – ekraan
    Kaitseklass IP65
    Töökeskkond -20…+60 °C, < 95 % rH
    Kaal 0,32 kg (neto, 1 tk)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, WEEE 2012/19/EL, RoHS (EL) 2015/863

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Plaatina PT500 element – lineaarne karakteristik vastavalt IEC 60751 (3850 ppm/K), kalibreerida pole vaja.
    • IP65 ABS-sond – sobib ruumidele ja välisõhule.
    • 8 m varjestatud kaabel – vähem häireid, vahepealseid ühendusi pole vaja.
    • Kaksikjuhtmeühendus varjestusega – sinine soon – element, pruun – varjestus; lihtne ühendada.
    • Täpsusklass F0.3 – ±0,30 °C juures 0 °C … ±0,60 °C juures 60 °C.
    • Kiire reaktsioon – t0,9 ≤ 5 s õhuvoolul 3 m/s.
    • Pikaajaline stabiilsus – parem kui ±0,04 % – näidud ei triivi.

    Kus kasutatakse?

    • Välisõhu temperatuuri mõõtmine (IP65)
    • Ventilatsiooniseadmete kanalid ja kambrid
    • Kütte- ja jahutustorustikud kuni +60 °C (hülsiga)
    • Akumulatsioonimahutid ja soojussõlmed kuni +60 °C
    • BMS-i temperatuuriseire
    • Kaugemad mõõtepunktid kuni 8 m kontrollerist ilma ühenduskarpideta
    • Kasvuhooned, laod ja taluhooned

    Kasutamine vastavalt vajadusele

    Kasvuhoonemajandile.
    8 m kaabel võimaldab sondi riputada taimede tsooni ja jätta kontrolleri tehnoruumi.
    Taluhoonete ventilatsioonipaigaldajale.
    IP65 sond 8 m kaabliga mõõdab õhutemperatuuri laudades ja laoruumides ilma lisakarpideta.
    BMS-i integraatorile.
    Varjestatud 8 m kaabel pruuni varjestussooniga vähendab häireid pikal liinil.

    Praktiline kasutus

    Kui kasvuhoone PT500 sisendiga kontroller asub tehnoruumis ja temperatuuri tuleb mõõta taimede tsoonis 7 m kaugusel, siis ühendatakse FLTSN-P500P800 8 m varjestatud kaabliga ilma vahekarpideta.

    Rakendusjuhend: kuidas kasutatakse praktikas

    FLTSN-P500P800 – universaalne kaabliga sond; selle saab asetada hülssi, kinnitada kanalisse või ruumi:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Soojussõlm, mahuti FLTSN-P500P800 hülsis → kontrolleri PT500 sisend Kontroller reguleerib vee temperatuuri järgi Kasutage hülsis soojusjuhtivat pastat
    Ventilatsiooniseadme kamber FLTSN-P500P800 õhuvoolus → kontroller Sissepuhke- või välisõhu temperatuuri mõõtmine Kinnitage juhe nii, et seda ei veetaks
    Küttekontuur FLTSN-P500P800 toru pinnal → kontroller Tagasivoolu vee temperatuuri kontroll Soojustage anduri koht, et näidud ei oleks alahinnatud
    BMS-i moderniseerimine Olemasolev PT500 sond asendatakse FLTSN-P500P800-ga Sama karakteristik – seadeid pole vaja muuta Kontrollige kontrolleri sisendi tüüpi

    Kuidas valida anduri elementi ja kaabli pikkust

    Anduri element / sond / kaabel Soovitatav mudel
    PT100, roostevabast terasest sond, 1 m FLTSN-P100-100 (PT100, 1 m)
    PT500, roostevabast terasest sond, 1 m FLTSN-P500-100 (PT500, 1 m)
    PT500, roostevabast terasest sond, 4 m FLTSN-P500-400 (PT500, 4 m)
    PT1000, roostevabast terasest sond, 1 m FLTSN-P1K0-100 (PT1000, 1 m)
    PT1000, roostevabast terasest sond, 4 m FLTSN-P1K0-400 (PT1000, 4 m)
    PT500, ABS-sond, IP65, 1 m FLTSN-P500P100 (PT500, 1 m)
    PT500, ABS-sond, IP65, 4 m FLTSN-P500P400 (PT500, 4 m)
    PT500, ABS-sond, IP65, 8 m FLTSN-P500P800 (PT500, 8 m) ← see mudel
    PT500, ABS-sond, IP65, 16 m FLTSN-P500P1K6 (PT500, 16 m)
    PT1000, ABS-sond, IP65, 1 m FLTSN-P1K0P100 (PT1000, 1 m)
    NTC 3 kΩ (25 °C), 1 m FLTSN-N3K3A1-100 (NTC, 1 m)
    NTC 10 kΩ (25 °C), 1 m FLTSN-N1K4A1-100 (NTC, 1 m)
    Reegel: anduri element (PT100 / PT500 / PT1000 / NTC) peab ühtima kontrolleri sisendiga ning NTC puhul ka selle takistuskarakteristikuga. Valige kaabli pikkus selline, et ühendusi poleks vaja; pikendamiseks – ainult varjestatud kaabel.
    Millal valida muu lahendus: ruumile – ROTSN seeria (seinakorpus); kanalile – TUTSN seeria (150 / 250 mm); kui kontroller võtab vastu ainult Modbus RTU-d – DTS-M (kanali) või DTP-M (torule pealepandav).

    Plussid

    • Ilma toite ja seadistusteta
    • Standardne PT500 karakteristik
    • IP65 – sobib ka õue
    • Tehases valmistatud 8 m varjestatud kaabel
    • Täpsusklass F0.3
    • Pikaajaline stabiilsus

    Miinused / piirangud

    • 0-10 VDC ega Modbus-väljundit pole – vaja on kontrollerit PT500 sisendiga; Modbus-süsteemi jaoks valige DTS-M või DTP-M
    • Tööpiirkond -20…+60 °C – ei sobi kuumematele keskkondadele
    • Hülss ei kuulu komplekti
    • Plastikust (ABS) sond on mehaaniliselt vähem vastupidav – tugevama lahenduse jaoks on FLTSN-P seeria roostevabast terasest sondiga

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud paigaldaja.
    • Pikendamiseks kasutage ainult varjestatud kaablit, paigaldage eraldi 230 V liinidest.
    • Ärge ületage töötemperatuuri -20…+60 °C ja < 95 % rH ilma kondensaadita.
    • Kinnitage kaabel nii, et seda ei veetaks ega kahjustataks.

    Kiire valikujuhend

    PT500
    8 m
    IP65
    Passiivne
    Kaabliga
    Sobib, kui on vaja:
    • mõõta temperatuuri kontrollerile PT500 sisendiga;
    • paigaldada andur hülsi, kanalisse või pinnale;
    • asendada vana sama tüüpi sond.
    Kontrollige enne kasutamist:
    • kontrolleri sisendi tüüp (PT500);
    • vajalik kaabli pikkus;
    • keskkonna temperatuur – kas see ei ületa +60 °C.
    Oluline meeldetuletus: FLTSN-P500P800 – passiivne andur; see töötab ainult kontrolleriga, millel on PT500 sisend.

    KKK

    Kas on vaja toidet?
    Ei, see on passiivne takistusandur ja mõõtevoolu annab kontroller.
    Millise pikkusega on kaabel?
    Tehase varjestatud kaabel on 8 m, seeria hõlmab variante 1, 4, 8 ja 16 m.
    Kas kaablit on võimalik pikendada?
    Jah, pikendamiseks kasutage varjestatud kaablit.
    Milline on töötemperatuuri vahemik?
    Sond töötab vahemikus -20…+60 °C.
    Kas õues on võimalik kasutada?
    Jah, sond on IP65, kuid tööpiirkond on piiratud vahemikuga -20…+60 °C.
    Mille poolest see erineb tootest FLTSN-P500-100?
    FLTSN-PxxxP-l on ABS-sond IP65 ja pikemad kaablid, FLTSN-P seerial aga roostevabast terasest toru.

    Passiivne temperatuuriandur kaabliga | PT500 | 8m | -20-60°C | IP65 | Sentera Controls | FLTSN-P500P800

    Sentera FLTSN-P500P800 – passiivne PT500 temperatuurisond 8 m varjestatud kaabli, IP65 ABS-toru ja täpsusklassiga F0.3 ventilatsiooni- ja kliimakontrolleritele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
