    Pealepandav toru temperatuuriandur | 0-85°C | Modbus RTU | 24VDC PoM | RJ45 | IP65 | Sentera Controls | DTP-M

    Tootekood: DTP-M
    Küsi
    Hind 40.55 € KM-ga
    ( 33.51 € KM-ta )
    63.26 € Säästa 22.71 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Pealepandav toru temperatuuriandur | 0-85°C | Modbus RTU | 24VDC PoM | RJ45 | IP65 | Sentera Controls | DTP-M

    DTP-M – Sentera Controls digitaalne pealepandav (torule paigaldatav) temperatuuriandur Modbus RTU (RS485) sidega. Mõõdab veetorude temperatuuri 0…+85 °C ±1 °C täpsusega, toide 24 VDC Modbusi kaudu (PoM) RJ45 pesa kaudu.

    Põhimõte:
    Toru temperatuur ilma hülsita ja torustikku lahti võtmata: andur surutakse vastu toru ning temperatuur liigub Modbus RTU võrgu kaudu kontrollerisse või BMS-i.
    Mõõtevahemik
    0…+85 °C, ±1 °C
    Side
    Modbus RTU (RS485)
    Toide
    24 VDC Modbusi kaudu (PoM), RJ45
    Kaitse
    IP65, pealepandav

    Tööpõhimõte

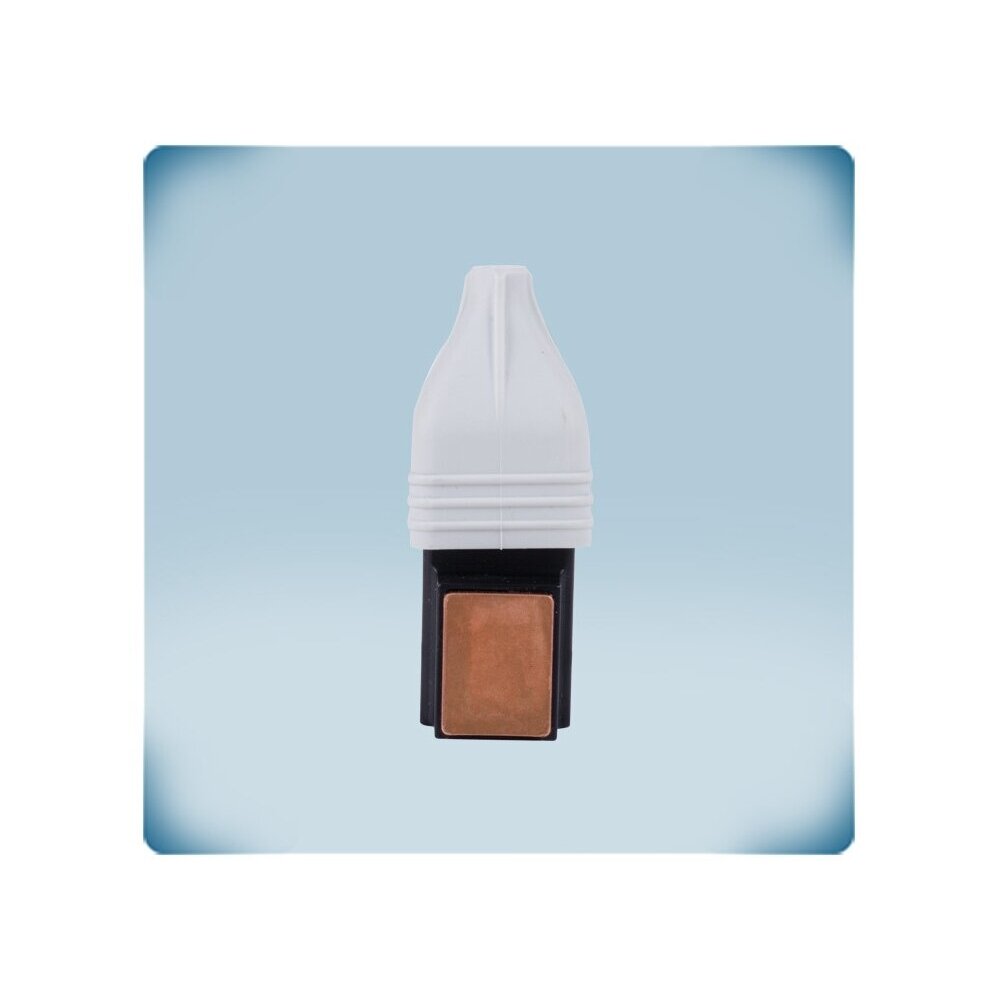

    Andur kinnitatakse torule komplektis oleva kuumakindla 300 × 4,8 mm pandlaga; vaskplaat parandab soojusülekannet ja termopadi (19 × 14 × 1,5 mm) tagab hea kontakti toru pinnaga. RJ45 pessa ühendatakse kaabel 24 VDC toite ja Modbus RTU signaalidega (A, /B, GND).

    Temperatuuri mõõdetakse vahemikus 0…+85 °C täpsusega ±1 °C ja esitatakse Modbus-registrites; vasakpoolne roheline LED näitab toidet, vilkuvad rohelised LED-id – aktiivset Modbus-ühendust.

    Tulemus – torustiku temperatuur BMS-is või kontrolleris ilma hülsita ja süsteemi tühjendamata. Andur mõõdab toru seina temperatuuri: see on veetemperatuurile lähedane, kui toru on metallist ja anduri koht soojustatud; plasttorudel on näidud vähem täpsed.

    Kasu DTP-M?
    Paigaldus ilma torustiku lammutamiseta ja ilma hülsita, toide ja andmed ühes RJ45 kaablis.

    Tehnilised andmed

    Toote tüüp Pealepandav toru temperatuuriandur Modbus RTU-ga
    Tootja / kood Sentera Controls / DTP-M
    Mõõtevahemik 0…+85 °C
    Täpsus ±1 °C
    Side Modbus RTU (RS485)
    Toide 24 VDC Modbusi kaudu (PoM)
    Energiakulu Maks. 0,192 W; Imax 8 mA

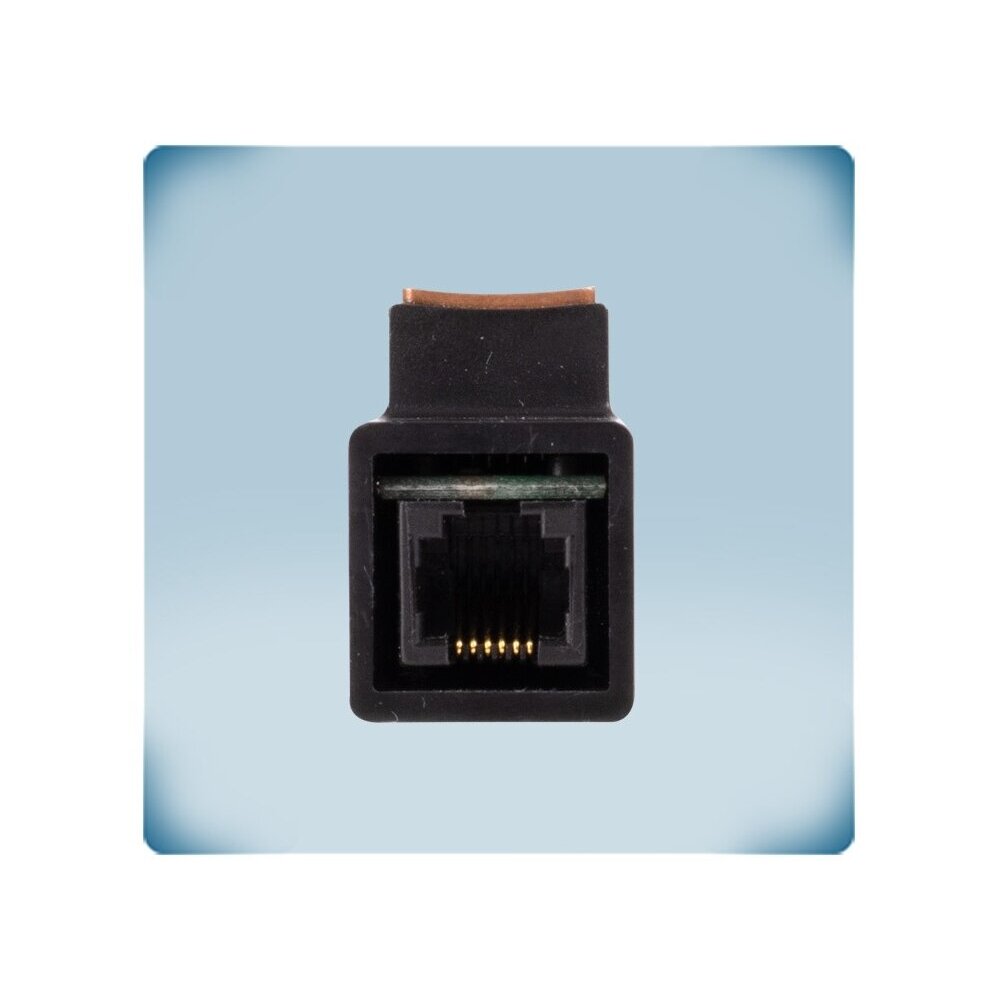

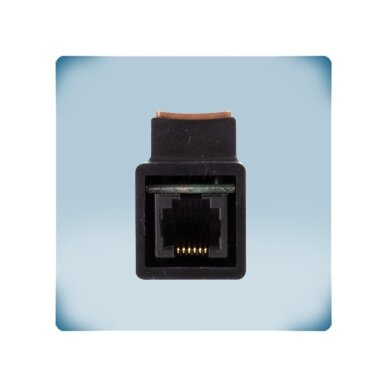

    Ühendus RJ45 (8 kontakti): +24 VDC, A, /B, GND
    Soojuskontakt Vaskplaat, soojusjuhtiv padi 19 × 14 × 1,5 mm
    Kinnitus Kuumuskindel kaabliklamber 300 × 4,8 mm (komplektis)
    Indikatsioon Roheline LED – toide; vilkuvad rohelised LED-id – Modbus side
    Kaitseklass IP65
    Töökeskkond -30…+85 °C, 5–95 % rH, kondenseerumiseta
    Kaal 0,024 kg (neto)
    Vastavus EMC 2014/30/EL (EN 61326-1, EN 61326-2-3), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Modbus RTU (RS485) – temperatuuri loeb kontroller, BMS või SCADA.
    • Power over Modbus – 24 VDC sama RJ45 kaabli kaudu.
    • Vaskplaat ja soojusjuhtiv padi – hea soojuskontakt toruga.
    • Klamber komplektis – 300 × 4,8 mm, kuumakindel – paigaldus ilma lisadetailideta.
    • Vahemik 0…+85 °C – hõlmab kütte- ja soojaveekontuuride temperatuure.
    • Väikesed kulud – kuni 0,192 W (Imax 8 mA) PoM-liinist.
    • LED-indikatsioon – toite ja side olek.
    • IP65 – sobib tehnoruumidele ja soojussõlmedele.

    Kus kasutatakse?

    • Küttekontuuride toite- ja tagastusvee kontroll
    • Veeküttekehade torustik ventilatsiooniseadmetes
    • Soojussõlmed ja katlamajad
    • Soojuspumbasüsteemid
    • Tarbevee soojendamise kontuurid kuni +85 °C
    • Olemasolevate süsteemide moderniseerimine torustikku lahti võtmata
    • BMS-i torustiku temperatuuriseire

    Kasutamine vastavalt vajadusele

    Küttepaigaldajale.
    Hülsi ja torustiku lammutamist pole vaja – andur kinnitatakse kaabliklambriga.
    Soojuspumpade paigaldajale.
    Kaks DTP-M sissepuhke- ja tagastustorul annavad temperatuuride vahe Modbus-võrgus.
    Hoonete energiajuhile.
    Torustike temperatuurid BMS-süsteemis aitavad hinnata küttekontuuride tõhusust.

    Praktiline kasutus

    Kui töötava küttekontuuri tagasivoolu temperatuur tuleb lisada BMS-i vett välja laskmata, siis surutakse DTP-M pandlaga vastu metalltoru, koht soojustatakse ning temperatuur 0…+85 °C täpsusega ±1 °C edastatakse Modbus RTU võrgus.

    Rakendusjuhend: kuidas kasutatakse praktikas

    DTP-M asetatakse torule ja temperatuur liigub Modbus RTU võrgus:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Veeküttekeha DTP-M tagasivoolu veetorul → Modbus Kontroller jälgib tagastusvee temperatuuri Soojustage anduri koht
    Küttekontuur DTP-M pealevoolutorul → DPOM8-24-20 → BMS Toitevee temperatuur BMS-süsteemis Metalltoru – täpsemad näidud
    Soojuspump Kaks DTP-M-i pealevoolu- ja tagasivoolutorul Temperatuuride vahe süsteemi efektiivsuse hindamiseks Erinevad Modbus aadressid
    Moderniseerimine ilma lammutamiseta DTP-M sukelanduri asemel Vett ei pea tühjendama ega hülsi paigaldama Puhastage toru pind

    Kuidas valida Modbus temperatuuriandurit

    Paigalduskoht / sond Soovitatav mudel
    Õhukanal, sond 85 mm DTS-M-080 (kanali, 85 mm)
    Õhukanal, sond 165 mm DTS-M-160 (kanali, 165 mm)
    Veetoru, pealepandav DTP-M (toru, 0–85 °C) ← see mudel
    DTS-M kinnitus seinale DTS-MB-BK-ASM (hoidik)
    Reegel: veetorudele – pealepandav DTP-M (0…+85 °C); õhukanalitele – DTS-M-080 või DTS-M-160 vastavalt õhukanali suurusele.
    Millal valida muu lahendus: passiivsed andurid PT sisendiga kontrolleritele – TUTSN (kanali), ROTSN (ruumi), FLTSN (kaabliga); toiteks ja Modbus liinile – DPOM8-24-20 (Power over Modbus moodul repiiteriga).

    Plussid

    • Paigaldus ilma hülsi ja torustiku lammutamiseta
    • Modbus RTU
    • 24 VDC Power over Modbus
    • RJ45 ühendus
    • IP65
    • Klamber ja soojusjuhtiv padi komplektis

    Miinused / piirangud

    • Täpsus ±1 °C
    • Mõõdab toru pinna, mitte otseselt vee temperatuuri
    • Analoogväljundit pole – vaja on Modbus-kontrollerit; PT-sisendiga kontrolleri jaoks valige FLTSN seeria hülsiga
    • Vahemik kuni +85 °C
    • Vaja on 24 VDC Modbus-toidet, selleks on mõeldud DPOM8-24-20

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud paigaldaja, toide lahti ühendatud.
    • Toide ainult 24 VDC Modbusi kaudu.
    • Ärge ületage toru temperatuuri +85 °C.
    • Kaitske kaablit kuumade pindade eest.

    Kiire valikujuhend

    Modbus RTU
    24 VDC PoM
    RJ45
    0…+85 °C
    IP65
    Sobib, kui on vaja:
    • mõõta veetoru temperatuuri Modbus RTU võrgus;
    • paigaldada andur ilma hülsita;
    • vähendada juhtmete arvu Power over Modbus abil.
    Kontrollige enne kasutamist:
    • kas toru temperatuur ei ületa +85 °C;
    • kas on Modbus RTU kontroller ja 24 VDC PoM toide;
    • toru materjal (metallist – täpsemad näidud).
    Oluline meeldetuletus: DTP-M-l pole PT- ega 0-10 VDC väljundit – see töötab ainult Modbus RTU võrgus.

    KKK

    Kas on vaja hülssi?
    Ei, andur pannakse toru pinnale ja kinnitatakse kaabliklambriga.
    Milline on mõõtevahemik?
    Andur mõõdab 0…+85 °C täpsusega ±1 °C.
    Kuidas andurit toidetakse?
    Seda toidetakse 24 VDC-ga Modbusi kaudu (PoM) RJ45 pesa kaudu.
    Kas kanalis on võimalik kasutada?
    Ei, õhukanalite jaoks on mõeldud DTS-M-080 ja DTS-M-160.
    Kas see sobib plasttorule?
    Sobib, kuid näidud on vähem täpsed kui metalltoru peal.
    Kas mõõtekoht tuleb soojustada?
    Jah, soojustatud koht annab näidud, mis on tegelikule veetemperatuurile lähemal.

    Pealepandav toru temperatuuriandur | 0-85°C | Modbus RTU | 24VDC PoM | RJ45 | IP65 | Sentera Controls | DTP-M

    Sentera DTP-M – pealepandav toru temperatuuriandur 0…+85 °C Modbus RTU-ga, 24 VDC Power over Modbus toitega RJ45 kaudu, vaskplaadi ja IP65-ga.
