  • Uus   Pikendatud isoleeritud otsahülss | otsahülss | 2,5 mm² | 18 mm | presitav | sinine | DIN 46228-4 | 100 tk | 260140

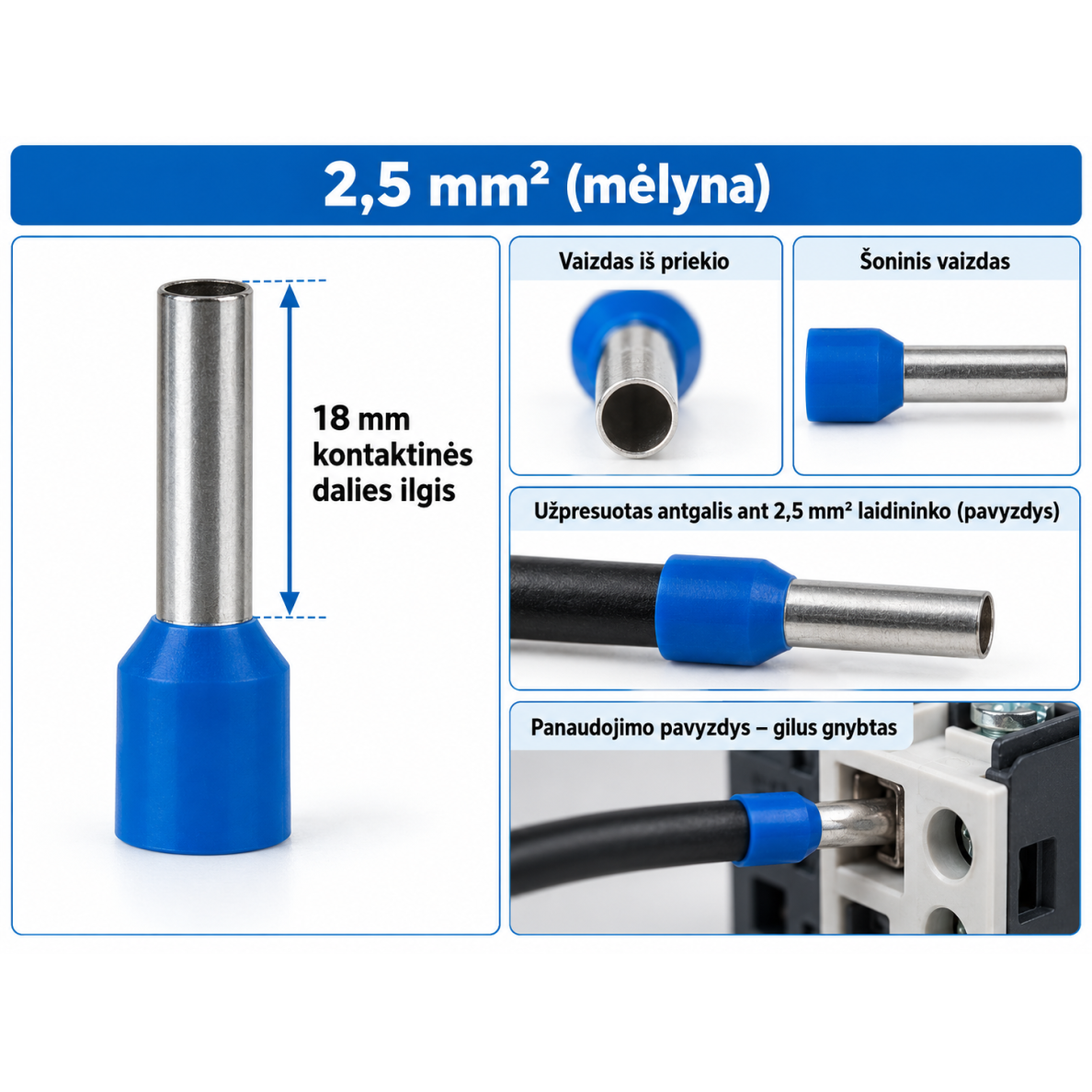

    Uus   Pikendatud isoleeritud otsahülss | otsahülss | 2,5 mm² | 18 mm | presitav | sinine | DIN 46228-4 | 100 tk | 260140 1

    Pikendatud isoleeritud otsahülss | otsahülss | 2,5 mm² | 18 mm | presitav | sinine | DIN 46228-4 | 100 tk | 260140

    Tootekood: 260140
    Küsi
    Hind 2.63 € KM-ga
    ( 2.17 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Pikendatud isoleeritud otsahülss 2,5 mm² (kood 260140) – presitav tinutatud vasest otsahülss sinise plastikvõruga, mis on mõeldud mitmesooneliste (painduvate) juhtmete otste "monoliitseks muutmiseks" enne kruvi-, vedru- või automaatklemmidesse ühendamist. Pikendatud 18 mm kontakttoru sobib sügavatele klemmidele – automaatlülititele, koormuslülititele, sagedusmuunduritele ja kontaktoritele, kuhu standardne 8 mm otsahülss kontaktini ei ulatu. Pakendis 100 tk.

  • Info

    Pikendatud isoleeritud juhtmeotsahülss | 2,5 mm² | 18 mm | hall | pressitav | 100 tk | APF-2,50/18 | 260140

    Pikendatud isoleeritud juhtmeotsahülss 2,5 mm² kiulise juhtme otsa ettevalmistamiseks enne ühendamist sobiva klemmiga. APF-2,50/18 metallist kontakthülsi pikkus on 18 mm ja kogu otsahülsi pikkus 25,0 mm. Isolatsiooniosa on hall. Pakendis 100 tk.

    Põhiidee

    Otsahülss koondab kiulise juhtme üksikud kiud üheks kompaktseks pressitud kontaktotsaks enne klemmi sisestamist. See aitab vältida üksikute kiudude laialivajumist ja muudab ühenduse korrastatumaks ning korduvamaks.

    Juhi ristlõige
    2,5 mm²
    Metallhülsi pikkus
    18 mm
    Kogupikkus
    25,0 mm
    Pakend
    100 tk

    Tööpõhimõte

    Kiulise juhtme ots koosneb paljudest peentest juhtmekiududest. Kui see sisestada otse kruviklemmi või muusse sobivasse klemmi, võivad üksikud kiud laiali minna või ebaühtlaselt kinnituda.

    Otsahülss asetatakse kooritud juhtme otsale ja pressitakse sobiva tööriistaga. Pressimisel surub metallhülss kiud kokku üheks kompaktseks kontaktotsaks.

    Miks kasutada APF-2,50/18?

    Pikendatud 18 mm metallhülss on kasulik siis, kui klemmi konstruktsioon nõuab pikemat vormitud kontaktosa kui lühem standardotsahülss pakub.

    Tehnilised andmed

    Toote tüüp Pikendatud isoleeritud juhtmeotsahülss
    Tootja Sofamel
    Mudel APF-2,50/18
    Tootja kood 260140
    Juhi ristlõige 2,5 mm²
    Metallist kontakthülsi pikkus 18 mm
    Otsahülsi kogupikkus 25,0 mm
    Metallhülsi siseläbimõõt 2,2 mm
    Metallhülsi seinapaksus 0,15 mm
    Isolatsiooniosa läbimõõt 4,0 mm
    Isolatsiooni seinapaksus 0,25 mm
    Värv Hall
    Paigaldusviis Pressitav
    Pakend 100 tk
    Oluline: 18 mm mõõt

    18 mm on metallist kontakthülsi pikkus, mitte kogu otsahülsi pikkus. APF-2,50/18 kogupikkus on 25,0 mm.

    Miks kasutatakse juhtmeotsahülsse?

    Juhtmeotsahülssi kasutatakse kiulise juhtme otsa vormimiseks enne ühendamist klemmiga. Õigesti pressitud hülss hoiab kõik kiud koos ja vähendab riski, et üksikud kiud jäävad kinnitusala kõrvale.

    See muudab ka korduva juhtmestamise lihtsamaks elektrikilpides, automaatikakappides ja muudes paigaldistes, kus tehakse palju sarnaseid ühendusi.

    Põhifunktsioonid

    • Mõeldud 2,5 mm² kiulise juhtme otsa vormimiseks.
    • Hoiab üksikud kiud koos ühes kontaktotsas.
    • Pikendatud 18 mm metallist kontakthülss.
    • Kogupikkus 25,0 mm.
    • Hall isoleeritud sisestusosa.
    • Paigaldatakse pressimise teel.
    • Sobib professionaalseks juhtmestuseks elektrikilpides ja automaatikas.

    Kus kasutatakse?

    • Elektrikilpide koostamisel.
    • Automaatika- ja juhtimiskappides.
    • Kiuliste juhtmete ühendamiseks sobivate klemmidega.
    • Juhtimisahelate juhtmete ettevalmistamisel.
    • Tööstusautomaatikas.
    • Elektripaigaldiste remondil ja moderniseerimisel.
    • Kohtades, kus on vaja pikendatud 18 mm kontaktosa.

    Kasutus vastavalt vajadusele

    Elektrikutele
    Sobib 2,5 mm² kiuliste juhtmete otste ettevalmistamiseks enne ühendamist sobivate seadmeklemmidega.
    Kilbiehitajatele
    Pikendatud 18 mm hülss on kasulik siis, kui klemmi konstruktsioon vajab pikemat vormitud kontaktosa.
    Automaatikapaigaldajatele
    Aitab standardiseerida juhtmeotste ettevalmistamist, kui kilbis tehakse palju ühesuguseid 2,5 mm² ühendusi.

    Õige paigalduspõhimõte

    1. Valige otsahülss vastavalt juhi ristlõikele – see mudel on mõeldud 2,5 mm² juhtmele.
    2. Koorige isolatsioon nii, et kõik kiud mahuksid täielikult metallhülsi sisse.
    3. Sisestage juht täielikult ja kontrollige, et ükski kiud ei jääks metallhülsist välja.
    4. Pressige sobivate otsahülsitangidega, mis vastavad juhi ristlõikele.
    5. Pärast pressimist kontrollige mehaanilist kinnitust enne klemmi sisestamist.
    Oluline pressimisel

    Ühenduse kvaliteet sõltub nii õigest juhtme ettevalmistusest kui ka sobivast pressimistööriistast. Pärast pressimist peab metallhülss olema ühtlaselt deformeeritud, ilma pragude või nähtavate kahjustusteta.

    Millal valida pikendatud 18 mm otsahülss?

    Pikendatud otsahülss valitakse siis, kui klemmi konstruktsioon või paigalduslahendus vajab pikemat vormitud kontaktosa kui lühem standardhülss pakub.

    Pikem kontaktosa ei tähenda automaatselt sobivust iga klemmiga. Kontrollida tuleb klemmi sisestussügavust, juhi ristlõiget ja seadme tootja ühendusnõudeid.

    Eelised

    • Mõeldud 2,5 mm² kiulisele juhile.
    • Pikendatud 18 mm metallist kontaktosa.
    • Selgelt määratud kogupikkus 25,0 mm.
    • Isoleeritud sisestusosa lihtsustab juhtme korrektset sisestamist.
    • Sobib professionaalseks kilbi- ja automaatikajuhtmestuseks.
    • 100 tk pakend sobib korduvateks paigaldustöödeks.

    Piirangud

    • Mõeldud 2,5 mm² juhile ega sobi automaatselt muude ristlõigete jaoks.
    • 18 mm tähistab metallhülsi, mitte kogu otsahülsi pikkust.
    • Vajalik on sobiv pressimistööriist.
    • Klemmi sobivust tuleb kontrollida konkreetse seadme nõuete järgi.
    • Nimipinget või -voolu ei tohi määrata ainult otsahülsi suuruse järgi.
    • Juhi ristlõiget ei tohiks määrata ainult isolatsiooni värvi järgi – kontrollige tehnilisi andmeid.
    • DIN- või muu standardi vastavust ei tohiks märkida ilma tootja kinnitatud dokumentatsioonita.

    Ohutus- ja paigaldusmärkused

    • Enne tööd lülitage elektriahel pingevabaks.
    • Kasutage juhi ristlõikele vastavat otsahülssi.
    • Ärge kahjustage juhtmekiude isolatsiooni eemaldamisel.
    • Kõik kiud peavad sisenema metallhülsi sisse.
    • Kasutage ainult sobivat ja tehniliselt korras pressimistööriista.
    • Pärast pressimist kontrollige, et otsahülss püsib juhtmel mehaaniliselt kindlalt.
    • Enne klemmi ühendamist kontrollige, et 18 mm kontaktosa sobib konkreetse klemmi konstruktsiooniga.
    • Elektripaigaldustöid peaks tegema kvalifitseeritud spetsialist.

    Kiirvaliku juhend

    2,5 mm² | metallhülss 18 mm | kogupikkus 25,0 mm | hall | pressitav | 100 tk
    Sobib, kui vajate: 2,5 mm² kiulise juhtme professionaalset lõpetamist pikendatud 18 mm kontaktosaga.
    Kontrollige enne kasutamist: juhi ristlõiget, vajalikku kontaktosa pikkust, klemmi sügavust, pressimistööriista sobivust ja seadme ühendusnõudeid.
    Oluline: 18 mm on metallist kontakthülsi pikkus. Selle mudeli kogupikkus on 25,0 mm.

    KKK

    1. Millisele juhi ristlõikele on APF-2,50/18 mõeldud?
    2,5 mm² kiulisele juhile.
    2. Kas 18 mm on kogu otsahülsi pikkus?
    Ei. See on metallhülsi pikkus. Kogupikkus on 25,0 mm.
    3. Milleks on isoleeritud osa?
    See aitab juhi korrektselt metallhülsi sisse suunata ja moodustab ülemineku juhtme isolatsiooni ning pressitud metallosa vahel.
    4. Kas otsahülss tuleb pressida?
    Jah. See on mõeldud paigaldamiseks sobivate otsahülsitangidega pressimise teel.
    5. Millal on 18 mm pikendatud variant kasulik?
    Kui klemmi konstruktsioon nõuab pikemat kontaktosa.
    6. Mitu otsahülssi on pakendis?
    100 tk.

    APF-2,50/18 | 2,5 mm² | 18 mm | hall | 100 tk

    Pikendatud isoleeritud otsahülss 2,5 mm² kiuliste juhtmete professionaalseks lõpetamiseks. Metallist kontakthülsi pikkus – 18 mm, kogupikkus – 25,0 mm. Sobib elektrikilpidesse, automaatikasse ja muudesse elektriühendustesse, kus on vaja pikemat pressitud kontaktosa.
