  • Uus   -6.21€Pitot' toru ühenduskomplekt õhukiiruse mõõtmiseks | 150mm | õhukanalitele Ø100-300mm | PVC voolik 2m | Sentera Controls | PSET-PTS-200

    Pitot' toru ühenduskomplekt õhukiiruse mõõtmiseks | 150mm | õhukanalitele Ø100-300mm | PVC voolik 2m | Sentera Controls | PSET-PTS-200

    Tootekood: PSET-PTS-200
    Küsi
    Hind 11.08 € KM-ga
    ( 9.16 € KM-ta )
    17.29 € Säästa 6.21 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Pitot' toru ühenduskomplekt õhukiiruse mõõtmiseks | 150mm | õhukanalitele Ø100-300mm | PVC voolik 2m | Sentera Controls | PSET-PTS-200

    PSET-PTS-200 – Sentera Controls Pitot' toru komplekt õhukiiruse mõõtmiseks õhukanalis koos diferentsiaalrõhuanduri või kontrolleriga. Toru pikkus 150 mm, mõeldud õhukanalitele Ø100–300 mm; õhukanali ristlõiget teades saab mõõta ja juhtida ka õhukogust.

    Põhimõte:
    Pitot' toru võrdleb voolusuunalist summaarset ja staatilist rõhku – nende vahe (dünaamiline rõhk) sõltub õhukiirusest. Nii on ilma kalli vooluhulgamõõturita võimalik teada, kui palju õhku õhukanalis tegelikult liigub.
    Toru pikkus
    150 mm
    Õhukanali läbimõõt
    Ø100–300 mm
    Voolik
    PVC, Ø5 × 7 mm, 200 cm
    Mõõdetav suurus
    Õhukiirus (m/s), õhukogus (m³/h)

    Tööpõhimõte

    Toru sisestatakse õhukanalisse puuritud ava kaudu ja kinnitatakse painduva äärikuga ning kruvidega; selle ots suunatakse vastu voolu. Ühendused „+D“ (kogurõhk) ja „−S“ (staatiline rõhk) ühendatakse voolikutega diferentsiaalrõhuanduri või kontrolleri „+“ ja „−“ ühendustega.

    Seade arvutab dünaamilisest rõhust õhukiiruse (m/s) ning õhukanali ristlõike sisestamisel – õhukoguse (Q = A × V). Ristkülikukujulise õhukanali puhul kasutatakse ekvivalentläbimõõtu de = 1,30 × (a × b)^0,625 / (a + b)^0,25.

    Tulemus – õhukiirus ja õhukogus õhukanalis mõõdetakse ilma eraldi vooluhulgamõõturita. Inseneri märkus: ärge paigaldage turbulentsitsooni – filtritest, jahutitest, ventilaatoritest ja põlvedest eemale; paigaldusskeemi järgi peab mõõtekoht asuma takistusest vähemalt 7,5 õhukanali läbimõõdu kaugusel ja järgmisest takistusest ligikaudu 3 läbimõõdu kaugusel.

    Kasu PSET-PTS-200?
    Lihtne ja odav õhukiiruse ning õhukoguse mõõtmine õhukanalis Sentera rõhuanduri või kontrolleriga.

    Tehnilised andmed

    Toote tüüp Pitot' toru ühenduskomplekt
    Tootja / kood Sentera Controls / PSET-PTS-200
    Toru pikkus 150 mm (kogupikkus 159 mm)
    Toru läbimõõt 12,5 mm
    Õhukanali läbimõõt Ø100–300 mm
    Toru materjal Leegikindel ABS (POLYFLAM RABS), hall, PBDE-vaba
    Äärik Painduv PE, must, 36 × 52 mm
    Voolik 1 × läbipaistev PVC, Ø5 × 7 mm, 200 cm
    Kinnitus 2 tsingitud kruvi 4,2 × 9,5 mm, plastist fikseerimiskruvi
    Maks. tööröhk 10 000 Pa
    Maks. töötemperatuur 60 °C
    Ühilduvus Rõhuandurid HPS, DPS, HPD, DPD; kontrollerid HPSP, HPSA, DPSP, DPSA
    Kaal 0,113 kg (neto)
    Vastavus WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Õhukiiruse mõõtmine – m/s otse õhukanalis.
    • Õhukogus – ristlõike teadmisel – m³/h ilma vooluhulgamõõturita.
    • Ühilduv Sentera seadmetega – HPS, DPS, HPD, DPD andurid ning HPSP, HPSA, DPSP, DPSA kontrollerid.
    • Kiire paigaldus – painduv äärik ja kruvid on komplektis.
    • Ristkülikukujulistele õhukanalitele – sobiv toru valitakse ekvivalentläbimõõdu de järgi.

    Kus kasutatakse?

    • Õhukanalid Ø100–300 mm
    • Sissepuhkeõhu hulga kontroll ja hoidmine
    • VAV / CAV süsteemid HPSP / DPSP / HPSA / DPSA kontrolleritega
    • Ventilatsioonisüsteemide häälestamine ja tasakaalustamine
    • Õhukoguse mõõtmine HPS, DPS, HPD, DPD andurite-muunduritega ilma eraldi vooluhulgamõõturita
    • Ristkülikukujulised õhukanalid, valik ekvivalentläbimõõdu järgi

    Kasutamine vastavalt vajadusele

    Korterite ja väikebüroode ventilatsiooni häälestajale.
    150 mm toru on mõeldud Ø100–300 mm kanalitele, kus õhukiirust mõõdetakse otse kanalis.
    VAV-süsteemide integraatorile.
    Koos HPSA / DPSA kontrolleriga hoiab siiber seatud õhukiirust või õhuhulka Q = A × V.
    Tasakaalustamise spetsialistile.
    Õhukogus harus määratakse ilma eraldi vooluhulgamõõturita, teades õhukanali ristlõiget.

    Praktiline kasutus

    Kui Ø250 mm sissepuhkekanalis tuleb hoida püsivat õhuhulka, siis paigaldatakse PSET-PTS-200 mitte lähemale kui 7,5 kanalidiameetrit põlve järel ja ühendatakse HPSP või DPSP kontrolleriga, kuhu sisestatud ristlõige võimaldab arvutada Q = A × V.

    Rakendusjuhend: kuidas kasutatakse praktikas

    PSET-PTS-200 kasutatakse erinevates süsteemides – muutub ainult ühendatav seade ja mõõtekoht:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Sissepuhke õhukanal EC-ventilaatoriga Pitot' toru → HPSP / DPSP kontroller (+D → +, −S → −) Ventilaator hoiab seatud õhuhulka Sisestage õhukanali ristlõige kontrollerisse
    Tsoon siibriga Pitot' toru → HPSA / DPSA kontroller Siiber hoiab seatud õhukiirust Valige mõõtekoht õhukanali sirgele lõigule
    Ristkülikukujuline õhukanal Ekvivalentne läbimõõt valemi järgi Õigesti valitud komplekt ja õhuhulk Nt 300 × 300 mm õhukanal vastab de = 328 mm

    Kuidas valida rõhuühenduse komplekti

    Mõõteülesanne / õhukanal Soovitatav mudel
    Rõhuerinevus, õhuhulk K-teguri järgi – plastikotsikud PSET-PVC-200 (ABS-otsikud, 2 m voolik)
    Rõhuerinevus, õhuhulk K-teguri järgi – alumiiniumotsikud PSET-QF-200 (alumiiniumotsikud, 2 m voolik)
    Õhukiirus / õhukogus, õhukanal Ø100–300 mm PSET-PTS-200 (Pitot' toru 150 mm) ← see mudel
    Õhukiirus / õhukogus, õhukanal Ø150–500 mm PSET-PTL-200 (Pitot' toru 250 mm)
    Reegel: rõhuerinevuse (filter, õhukanali staatiline rõhk) ja õhuhulga jaoks ventilaatori K-teguri järgi – PSET-PVC-200 või PSET-QF-200; õhukiiruse ja õhukanali ristlõike järgi õhuhulga jaoks – Pitot' toru: PSET-PTS-200 õhukanalitele Ø100–300 mm, PSET-PTL-200 – Ø150–500 mm. Ristkülikukujulise õhukanali puhul arvutage ekvivalentläbimõõt.
    Millal valida muu lahendus: pikem toru õhukanalitele Ø150–500 mm – PSET-PTL-200; rõhuerinevuse ja K-teguri järgi õhuhulga jaoks – PSET-PVC-200 või PSET-QF-200.

    Plussid

    • Õhukiirus ja õhukogus ilma vooluhulgamõõturita
    • Sobib Sentera anduritele ja kontrolleritele
    • Komplektis äärik, kruvid ja voolik
    • Kerge, leegikindel ABS
    • Kuni 10 000 Pa ja 60 °C

    Miinused / piirangud

    • Ainult õhukanalitele Ø100–300 mm
    • Tundlik paigalduskoha suhtes – vajalik on sirge õhukanali lõik
    • Töötemperatuur kuni 60 °C

    Ohutus- ja paigaldusmärkused

    • Enne õhukanali puurimist veenduge, et seina taga ei ole kaableid ega muid kommunikatsioone.
    • Ärge ületage tööröhku 10 000 Pa ja temperatuuri 60 °C.
    • Suunake toru ots voolu vastu ja kinnitage kindlalt äärikuga.

    Kiire valikujuhend

    150 mm
    Ø100–300 mm
    Õhukiirus
    PVC voolik 2 m
    10 000 Pa
    Sobib, kui on vaja:
    • mõõta õhukiirust õhukanalis;
    • juhtida õhuhulka õhukanali ristlõike järgi;
    • häälestada ja tasakaalustada ventilatsioonisüsteeme.
    Kontrollige enne kasutamist:
    • õhukanali läbimõõt (Ø100–300 mm);
    • kas mõõtekohas on sirge lõik;
    • kas seade toetab õhukiiruse režiimi.
    Oluline meeldetuletus: PSET-PTS-200 ise midagi ei mõõda – see ühendatakse diferentsiaalrõhuanduri või kontrolleri külge.

    KKK

    Millistele õhukanalitele sobib?
    Ümartorudele Ø100–300 mm; ristkülikukujulistele – ekvivalentse läbimõõdu järgi.
    Milliste seadmetega seda kasutatakse?
    HPS, DPS, HPD, DPD anduritega ning HPSP, HPSA, DPSP, DPSA kontrolleritega.
    Kuidas saada õhukogust?
    Õhukanali ristlõike sisestamisel: Q = A × V.
    Kuhu paigaldada?
    Sirgel lõigul, mitte lähemal kui 7,5 õhukanali läbimõõtu takistusest.
    Mis on komplektis?
    Toru, painduv PE-äärik 36 × 52 mm, 200 cm PVC-voolik, 2 tsingitud kruvi 4,2 × 9,5 mm ja plastist fikseerimiskruvi.
    Millest toru on valmistatud?
    Leegikindlast ABS-ist (POLYFLAM RABS) ilma PBDE-ta.

    Pitot' toru ühenduskomplekt õhukiiruse mõõtmiseks | 150mm | õhukanalitele Ø100-300mm | PVC voolik 2m | Sentera Controls | PSET-PTS-200

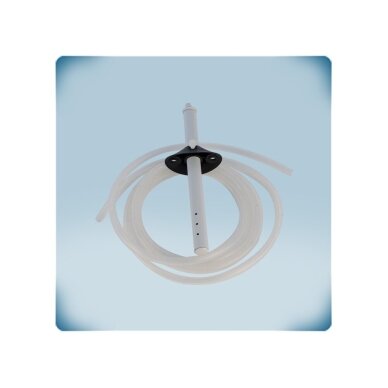

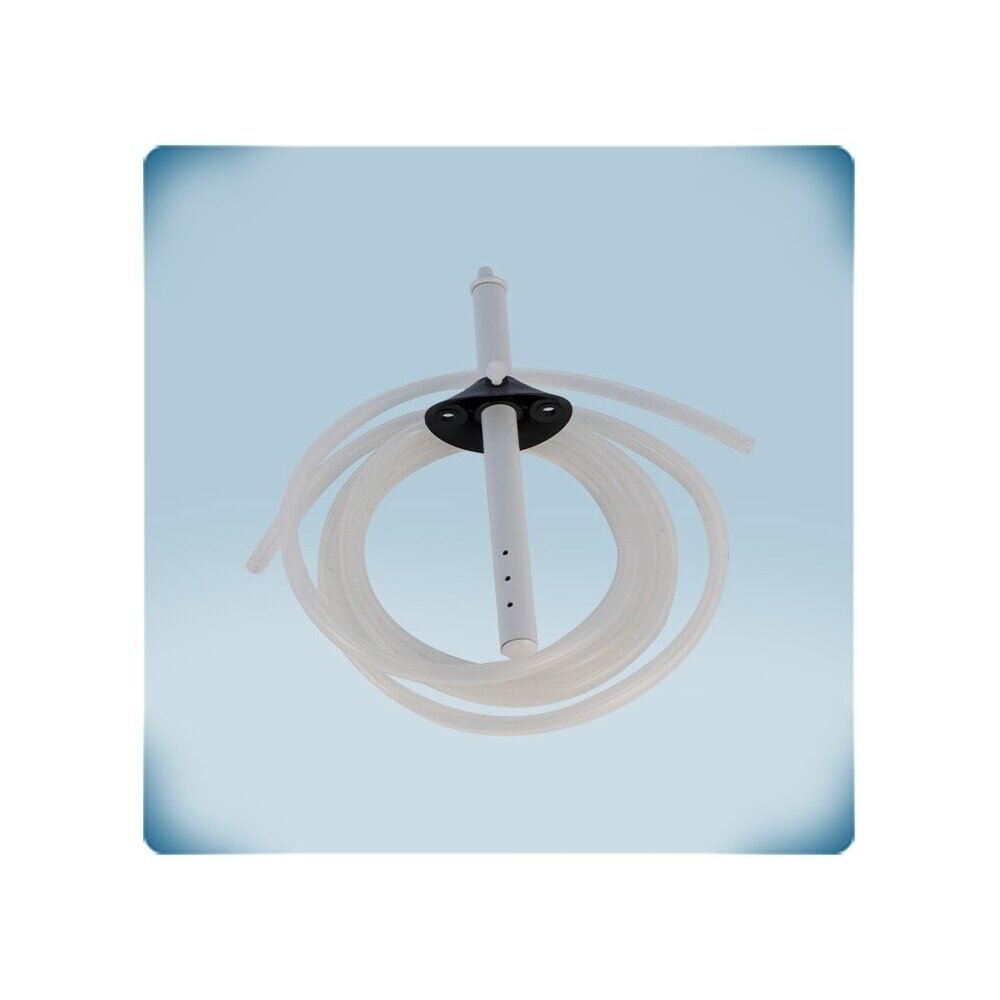

    Sentera PSET-PTS-200 – 150 mm Pitot' toru komplekt õhukanalitele Ø100–300 mm õhukiiruse ja õhuhulga mõõtmiseks Sentera rõhuandurite ja kontrolleritega.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
