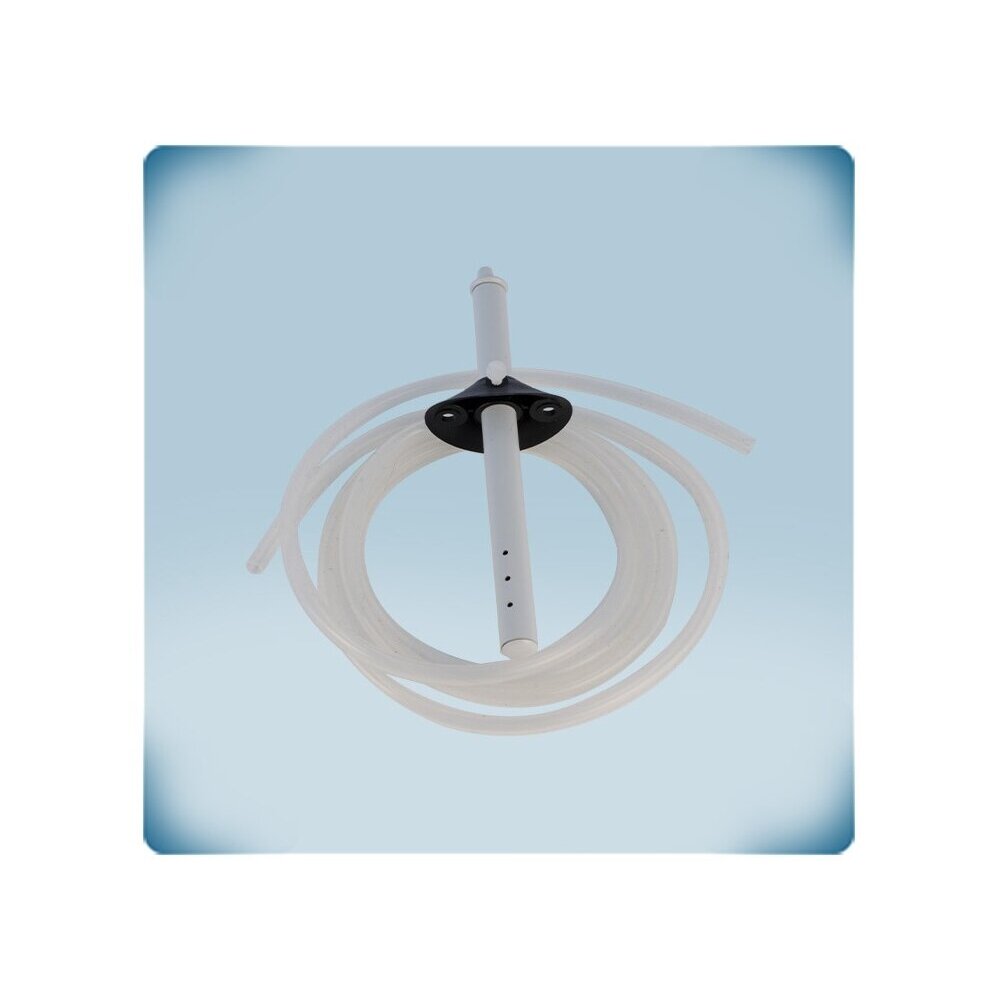

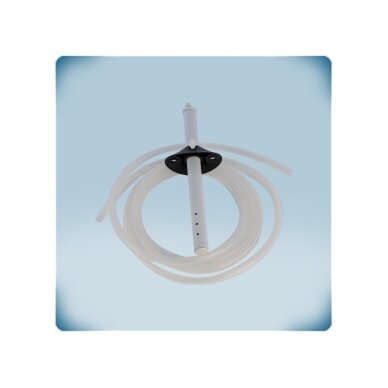

    Pitot' toru ühenduskomplekt õhukiiruse mõõtmiseks | 250mm | õhukanalitele Ø150-500mm | PVC voolik 2m | Sentera Controls | PSET-PTL-200

    Tootekood: PSET-PTL-200
    Küsi
    Hind 13.20 € KM-ga
    ( 10.91 € KM-ta )
    20.59 € Säästa 7.39 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Pitot' toru ühenduskomplekt õhukiiruse mõõtmiseks | 250mm | õhukanalitele Ø150-500mm | PVC voolik 2m | Sentera Controls | PSET-PTL-200

    PSET-PTL-200 – Sentera Controls Pitot' toru komplekt õhukiiruse mõõtmiseks õhukanalis koos diferentsiaalrõhuanduri või kontrolleriga. Toru pikkus 250 mm, mõeldud õhukanalitele Ø150–500 mm; õhukanali ristlõiget teades saab mõõta ja juhtida ka õhukogust.

    Põhimõte:
    Pitot' toru võrdleb voolusuunalist summaarset ja staatilist rõhku – nende vahe (dünaamiline rõhk) sõltub õhukiirusest. Nii on ilma kalli vooluhulgamõõturita võimalik teada, kui palju õhku õhukanalis tegelikult liigub.
    Toru pikkus
    250 mm
    Õhukanali läbimõõt
    Ø150–500 mm
    Voolik
    PVC, Ø5 × 7 mm, 200 cm
    Mõõdetav suurus
    Õhukiirus (m/s), õhukogus (m³/h)

    Tööpõhimõte

    Toru sisestatakse õhukanalisse puuritud ava kaudu ja kinnitatakse painduva äärikuga ning kruvidega; selle ots suunatakse vastu voolu. Ühendused „+D“ (kogurõhk) ja „−S“ (staatiline rõhk) ühendatakse voolikutega diferentsiaalrõhuanduri või kontrolleri „+“ ja „−“ ühendustega.

    Seade arvutab dünaamilisest rõhust õhukiiruse (m/s) ning õhukanali ristlõike sisestamisel – õhukoguse (Q = A × V). Ristkülikukujulise õhukanali puhul kasutatakse ekvivalentläbimõõtu de = 1,30 × (a × b)^0,625 / (a + b)^0,25.

    Tulemus – õhukiirus ja õhukogus õhukanalis mõõdetakse ilma eraldi vooluhulgamõõturita. Inseneri märkus: ärge paigaldage turbulentsitsooni – filtritest, jahutitest, ventilaatoritest ja põlvedest eemale; paigaldusskeemi järgi peab mõõtekoht asuma takistusest vähemalt 7,5 õhukanali läbimõõdu kaugusel ja järgmisest takistusest ligikaudu 3 läbimõõdu kaugusel.

    Kasu PSET-PTL-200?
    Lihtne ja odav õhukiiruse ning õhukoguse mõõtmine õhukanalis Sentera rõhuanduri või kontrolleriga.

    Tehnilised andmed

    Toote tüüp Pitot' toru ühenduskomplekt
    Tootja / kood Sentera Controls / PSET-PTL-200
    Toru pikkus 250 mm (kogupikkus 259 mm)
    Toru läbimõõt 12,5 mm
    Õhukanali läbimõõt Ø150–500 mm
    Toru materjal Leegikindel ABS (POLYFLAM RABS), hall, PBDE-vaba
    Äärik Painduv PE, must, 55,6 × 87 mm
    Voolik 1 × läbipaistev PVC, Ø5 × 7 mm, 200 cm
    Kinnitus 2 tsingitud kruvi 4,2 × 9,5 mm, plastist fikseerimiskruvi
    Maks. tööröhk 10 000 Pa
    Maks. töötemperatuur 60 °C
    Ühilduvus Rõhuandurid HPS, DPS, HPD, DPD; kontrollerid HPSP, HPSA, DPSP, DPSA
    Kaal 0,126 kg (neto)
    Vastavus WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Õhukiiruse mõõtmine – m/s otse õhukanalis.
    • Õhukogus – ristlõike teadmisel – m³/h ilma vooluhulgamõõturita.
    • Ühilduv Sentera seadmetega – HPS, DPS, HPD, DPD andurid ning HPSP, HPSA, DPSP, DPSA kontrollerid.
    • Kiire paigaldus – painduv äärik ja kruvid on komplektis.
    • Ristkülikukujulistele õhukanalitele – sobiv toru valitakse ekvivalentläbimõõdu de järgi.

    Kus kasutatakse?

    • Õhukanalid Ø150–500 mm
    • Sissepuhkeõhu hulga kontroll ja hoidmine
    • VAV / CAV süsteemid HPSP / DPSP / HPSA / DPSA kontrolleritega
    • Ventilatsioonisüsteemide häälestamine ja tasakaalustamine
    • Õhukoguse mõõtmine HPS, DPS, HPD, DPD andurite-muunduritega ilma eraldi vooluhulgamõõturita
    • Ristkülikukujulised õhukanalid, valik ekvivalentläbimõõdu järgi

    Kasutamine vastavalt vajadusele

    Ärihoonete KVJV-projekteerijale.
    250 mm toru katab Ø150–500 mm magistraalkanalid, kus lühem PSET-PTS-200 ei piisa.
    Õhutöötlusseadmete käivitusinsenerile.
    Koos HPSP / DPSP kontrolleriga hoiab ventilaator seatud õhuhulka mõõdetud kiiruse ja sisestatud ristlõike järgi.
    Ristkülikukujuliste õhukanalite paigaldajale.
    Ekvivalentläbimõõdu järgi valitakse sobiv toru – näiteks 300 × 300 mm õhukanali puhul de = 328 mm.

    Praktiline kasutus

    Kui Ø400 mm magistraalkanalis tuleb mõõta õhukiirust, siis sisestatakse PSET-PTL-200 otsikuga vastu voolu, ühendused „+D“ ja „−S“ ühendatakse anduri või kontrolleri külge ning saadakse õhukiirus ja õhuhulk Q = A × V.

    Rakendusjuhend: kuidas kasutatakse praktikas

    PSET-PTL-200 kasutatakse erinevates süsteemides – muutub ainult ühendatav seade ja mõõtekoht:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Sissepuhke õhukanal EC-ventilaatoriga Pitot' toru → HPSP / DPSP kontroller (+D → +, −S → −) Ventilaator hoiab seatud õhuhulka Sisestage õhukanali ristlõige kontrollerisse
    Tsoon siibriga Pitot' toru → HPSA / DPSA kontroller Siiber hoiab seatud õhukiirust Valige mõõtekoht õhukanali sirgele lõigule
    Ristkülikukujuline õhukanal Ekvivalentne läbimõõt valemi järgi Õigesti valitud komplekt ja õhuhulk Nt 300 × 300 mm õhukanal vastab de = 328 mm

    Kuidas valida rõhuühenduse komplekti

    Mõõteülesanne / õhukanal Soovitatav mudel
    Rõhuerinevus, õhuhulk K-teguri järgi – plastikotsikud PSET-PVC-200 (ABS-otsikud, 2 m voolik)
    Rõhuerinevus, õhuhulk K-teguri järgi – alumiiniumotsikud PSET-QF-200 (alumiiniumotsikud, 2 m voolik)
    Õhukiirus / õhukogus, õhukanal Ø100–300 mm PSET-PTS-200 (Pitot' toru 150 mm)
    Õhukiirus / õhukogus, õhukanal Ø150–500 mm PSET-PTL-200 (Pitot' toru 250 mm) ← see mudel
    Reegel: rõhuerinevuse (filter, õhukanali staatiline rõhk) ja õhuhulga jaoks ventilaatori K-teguri järgi – PSET-PVC-200 või PSET-QF-200; õhukiiruse ja õhukanali ristlõike järgi õhuhulga jaoks – Pitot' toru: PSET-PTS-200 õhukanalitele Ø100–300 mm, PSET-PTL-200 – Ø150–500 mm. Ristkülikukujulise õhukanali puhul arvutage ekvivalentläbimõõt.
    Millal valida muu lahendus: lühem toru õhukanalitele Ø100–300 mm – PSET-PTS-200; rõhuerinevuse ja K-teguri järgi õhuhulga jaoks – PSET-PVC-200 või PSET-QF-200.

    Plussid

    • Õhukiirus ja õhukogus ilma vooluhulgamõõturita
    • Sobib Sentera anduritele ja kontrolleritele
    • Komplektis äärik, kruvid ja voolik
    • Kerge, leegikindel ABS
    • Kuni 10 000 Pa ja 60 °C

    Miinused / piirangud

    • Ainult õhukanalitele Ø150–500 mm
    • Tundlik paigalduskoha suhtes – vajalik on sirge õhukanali lõik
    • Töötemperatuur kuni 60 °C

    Ohutus- ja paigaldusmärkused

    • Enne õhukanali puurimist veenduge, et seina taga ei ole kaableid ega muid kommunikatsioone.
    • Ärge ületage tööröhku 10 000 Pa ja temperatuuri 60 °C.
    • Suunake toru ots voolu vastu ja kinnitage kindlalt äärikuga.

    Kiire valikujuhend

    250 mm
    Ø150–500 mm
    Õhukiirus
    PVC voolik 2 m
    10 000 Pa
    Sobib, kui on vaja:
    • mõõta õhukiirust õhukanalis;
    • juhtida õhuhulka õhukanali ristlõike järgi;
    • häälestada ja tasakaalustada ventilatsioonisüsteeme.
    Kontrollige enne kasutamist:
    • õhukanali läbimõõt (Ø150–500 mm);
    • kas mõõtekohas on sirge lõik;
    • kas seade toetab õhukiiruse režiimi.
    Oluline meeldetuletus: PSET-PTL-200 ise midagi ei mõõda – see ühendatakse diferentsiaalrõhuanduri või kontrolleri külge.

    KKK

    Millistele õhukanalitele sobib?
    Ümartorudele Ø150–500 mm; ristkülikukujulistele – ekvivalentse läbimõõdu järgi.
    Milliste seadmetega seda kasutatakse?
    HPS, DPS, HPD, DPD anduritega ning HPSP, HPSA, DPSP, DPSA kontrolleritega.
    Kuidas saada õhukogust?
    Õhukanali ristlõike sisestamisel: Q = A × V.
    Kuhu paigaldada?
    Sirgel lõigul, mitte lähemal kui 7,5 õhukanali läbimõõtu takistusest.
    Mis on komplektis?
    Toru, painduv PE-äärik 55,6 × 87 mm, 200 cm PVC-voolik, 2 tsingitud kruvi 4,2 × 9,5 mm ja plastist fikseerimiskruvi.
    Millest toru on valmistatud?
    Leegikindlast ABS-ist (POLYFLAM RABS) ilma PBDE-ta.

    Pitot' toru ühenduskomplekt õhukiiruse mõõtmiseks | 250mm | õhukanalitele Ø150-500mm | PVC voolik 2m | Sentera Controls | PSET-PTL-200

    Sentera PSET-PTL-200 – 250 mm Pitot' toru komplekt õhukanalitele Ø150–500 mm õhukiiruse ja õhuhulga mõõtmiseks Sentera rõhuandurite ja kontrolleritega.
