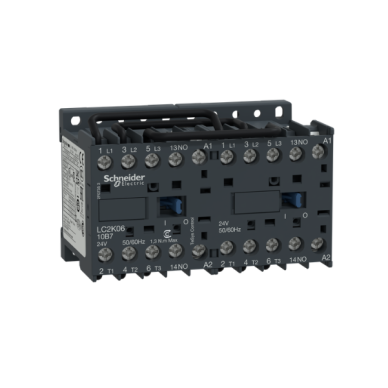

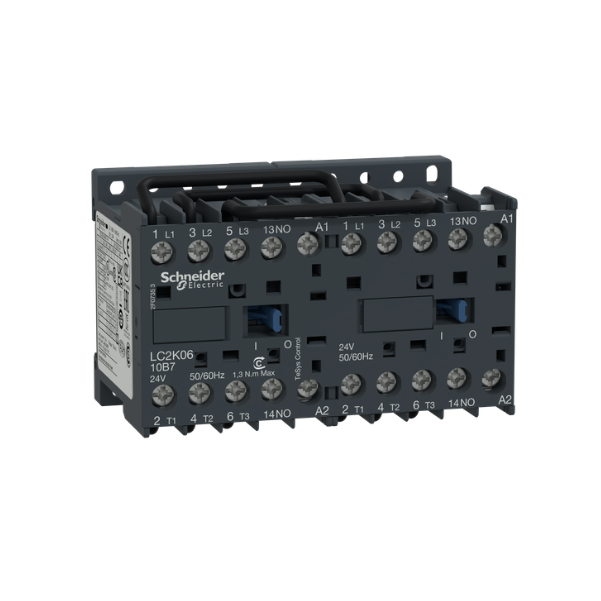

Pöördkäiguga minikontaktor LP2K | 3P | 9A | 4kW | 24VDC mähis | 1NO abikontakt | elektrimootoritele ja juhtimisahelatele

LP2K reversiivne mini-kontaktor – 3P, 9A, 4kW, 24VDC mähis, 1NO abikontakt

Reversiivne mini-kontaktor, mis on mõeldud kolmefaasiliste elektrimootorite pöörlemissuuna muutmiseks, juhtimis- ja automaatikasüsteemides. Seade koosneb kahest omavahel ühendatud kontaktorist, mis võimaldavad ohutult ümber lülitada mootori faase ja valida mootori pöörlemist edasi- või tagasisuunas. Kontaktoril on 3 poolust, 9A nimivool, 4kW võimsus, 24VDC juhtimismähis ja 1 normaalselt avatud (NO) abikontakt.

• Mootori pöörlemissuuna muutmine – võimaldab lülitada kolmefaasilist mootorit tööle edasi- või tagasisuunas.
• Kolmefaasiliste mootorite juhtimine – mõeldud 3-faasiliste elektrimootorite juhtimisahelatele.
• 24VDC juhtimismähis – sobib juhtimisskeemidele, mis kasutavad 24VDC.
• 1NO abikontakt – saab kasutada signalisatsiooniks, isehoidmisahelaks, PLC sisendiks või muuks automatiseerimisfunktsiooniks.
• Kompaktne formaat – mugav väiksemates juhtimiskilpides, automatikakilpides ja seadmete juhtimissüsteemides.

• Automaatväravad ja tõkkepuud – avamis- ja sulgemismehhanismide juhtimiseks.
• Konveierid – liikumissuuna muutmiseks vastavalt tootmisprotsessi vajadusele.
• Tõste- ja langetusmehhanismid – tõstukid, vintsid, platvormid ja muud seadmed.
• Tööpingid ja töökojad – mehhanismidele, mis vajavad reversiivset tööd.
• Pumpade ja ventilaatorite juhtimissüsteemid – seal, kus on tehnoloogiliselt vajalik suuna muutmine.
• Tööstuslikud juhtimiskilbid – mootorite ja automaatikaahelate jaoks.

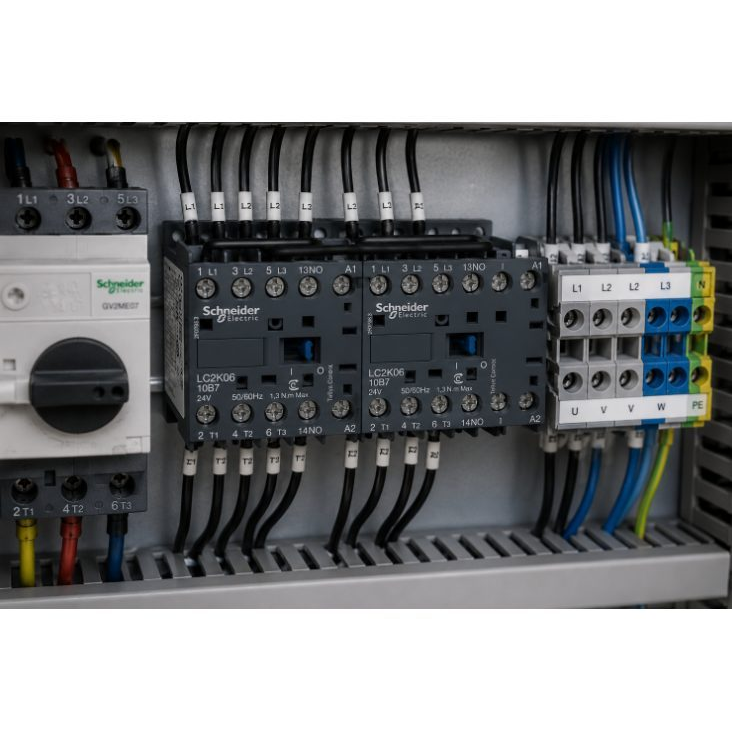

Näiteks võib reversiivset mini-kontaktorite komplekti kasutada väikese konveieri kolmefaasilise mootori juhtimiskilbis. Üks juhtimisnupp lülitab mootori tööle edasi, teine – tagasi. Kontaktori blokeerimissüsteem ei luba mõlemat suunda korraga sisse lülitada.

Täiendavat 1NO kontakti saab kasutada märgutule, PLC sisendi või isehoidmisahela jaoks, mis hoiab kontaktorit sisselülitatuna pärast juhtimisnupu vabastamist.

Elektrikule: kompaktne reversiivne kontaktor, mis sobib paigaldamiseks juhtimiskilpidesse ja seadmete automaatikaskeemidesse. Oluline on õigesti ühendada faasijada, juhtimismähis, blokeerimisahel ja mootorikaitse.

Insenerile / projekteerijale: sobiv lahendus väiksema võimsusega reversiivsete mootorijuhtimissüsteemide projekteerimisel. Kontaktorite valimisel on oluline hinnata mootori võimsust, nimivoolu, käivitustingimusi, koormuskategooriat ja juhtimispinget.

Tööstus- ja hooldusspetsialistile: võib kasutada tootmisseadmete, väravate, konveierite, tõstukite, ventilaatorite ja muude mehhanismide reversiivseks juhtimiseks ning olemasolevate kontaktorsüsteemide remontimiseks.

Reversiivne kontaktor tuleb paigaldada ja ühendada vastavalt elektriskeemile, tootja dokumentatsioonile ja kehtivatele elektriohutusnõuetele. Valesti ühendatud reversiivne skeem võib põhjustada lühise, mootori kahjustuse või seadme rikke.

• Paigalduse peab teostama kvalifitseeritud elektrik.
• Enne paigaldustöid tuleb toitepinge välja lülitada ja kontrollida, et vooluringis ei oleks pinget.
• Kasutage sobivat mehaanilist või elektrilist blokeeringut, et mõlemad kontaktorid ei lülituks korraga sisse.
• Mootoriahelas peab olema ette nähtud vastav kaitse ülekoormuse ja lühise eest.
• Enne kontaktori valimist tuleb kontrollida mootori nimivoolu, võimsust, võrgupinget ja koormuskategooriat.
• Juhtimismähise võib ühendada ainult 24VDC juhtimispingega.

Kiirjuhend valimiseks

Reversiivne mini-kontaktor sobib juhul, kui on vaja reversiivselt juhtida kolmefaasilist elektrimootorit ja juhtimisskeemis kasutatakse 24VDC mähist. See on praktiline lahendus väiksematele mootoritele, väravamehhanismidele, konveieritele, tõsteseadmetele ja erinevatele automaatikasüsteemidele.

Kompaktne reversiivne kontaktor kolmefaasiliste mootorite juhtimiseks

Reversiivne mini-kontaktor on praktiline valik mootorijuhtimissüsteemidele, kus on vaja muuta pöörlemissuunda. See sobib väravatele, konveieritele, tõstukitele, tööpinkidele, ventilaatoritele ja muudele tööstusseadmetele.

Tänu 3-pooluselisele konstruktsioonile, 9A nimivoolule, 4kW võimsusele, 24VDC mähisele ja 1NO abikontaktile saab selle mudeli mugavalt integreerida automaatika-, elektrimootori- ja juhtimiskilbisüsteemidesse.
